カスタムWiFiルーター金属筐体



お客様の要件に基づいて製造されるカスタムWiFiルーター金属筐体

WiFiルーター、無線アクセスポイント、ネットワークゲートウェイ、IoTエッジデバイス用の板金筐体を製造しています。

すべての筐体は以下を通じて製造されます を調達する買い手やエンジニアにとって お客様の図面に基づき、またはお客様の特定の要件に合わせて開発されます。カタログ標準サイズや既製筐体設計には依存しません。

図面をお送りいただければ、残りは当社が対応いたします：

DFMレビュー、材料選定、レーザー切断、曲げ、溶接、表面処理、組立、検査。

当社が対応する一般的な機器には以下が含まれます：

• 家庭用および企業用WiFiルーター
• 屋内および屋外無線アクセスポイント
• 産業用ネットワークゲートウェイおよびエッジコンピューティングノード

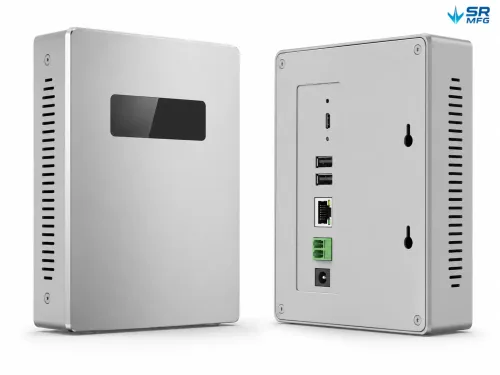

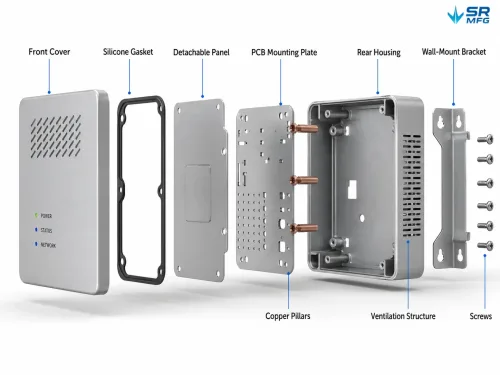

• IoTコントローラーおよびスマートホームゲートウェイ
• 5G CPEデバイスおよびスモールセル筐体

熱管理と構造強度のために設計

プラスチック筐体と比較して、金属筐体には2つの大きな利点があります：

熱管理と機械的保護です。

適切に設計されたアルミニウム筐体は、自身の表面積を通じて約 15～25 W の熱をパッシブ放熱できます。多くのコンシューマーグレードおよび中出力エンタープライズルーターでは、これにより内部冷却ファンが不要になります。

当社は熱管理を筐体設計に直接統合しています：

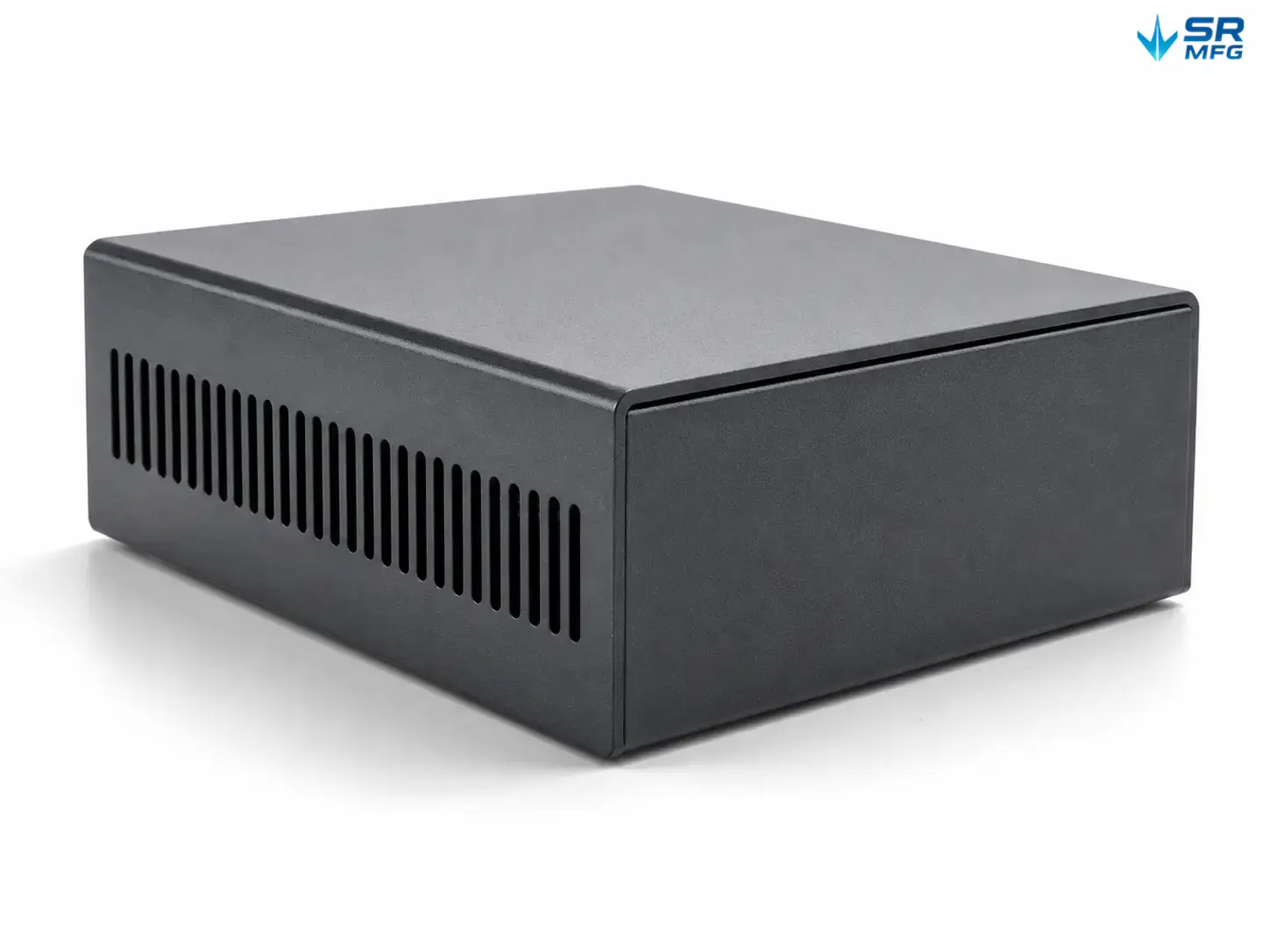

• 通気レイアウト — レーザーカット開口部は、汎用的な穿孔パターンに頼るのではなく、PCBの熱源位置に基づいて配置されます
• 統合ヒートシンク — アルミニウム冷却フィンを筐体に溶接またはリベット留めして放熱面積を増やすことができます
• 内部エアフローチャネル — PCBレイアウトに合わせて設計し、吸気開口部から排気口への自然なエアフローを導きます
• 熱インターフェースサポート — 実装面を平坦化または機械加工することで、PCBから筐体への直接的な熱伝導を可能にします

構造的剛性は主に金属自体から得られます。

A 2 mmアルミニウム筐体 は、輸送荷重、壁面取り付け時の力、長期的な振動に耐えることができ、薄肉プラスチック筐体では最終的にひび割れや変形が生じる可能性があります。

材料選定と表面処理

適切な基材は、筐体の設置場所、耐える必要のある環境条件、および許容される製品重量によって決まります。

表面処理は外観だけでなく、長期的な耐久性にも影響します。

• 粉体塗装 — 最も一般的なオプションです。マットまたはセミグロス仕上げで、事実上あらゆるRALカラーに対応可能です。一般的なコーティング厚は 60～80 μmで、優れた耐摩耗性と耐薬品性を提供します。
• アルミニウムアルマイト処理 — アルミニウム筐体のみに適用可能です。硬質保護酸化層を形成します。Type IIは一般的に装飾的な着色に使用され、Type III硬質アルマイト処理はより優れた耐摩耗性を提供し、プレミアム電子機器に適しています。
• 電着塗装 — 複雑な形状でも均一なコーティング被覆を提供します。一貫した腐食保護が必要な鋼製筐体に一般的に使用されます。
• スクリーン印刷 / レーザー彫刻 — ロゴ、コネクタラベル、規制マーキング、ブランディング情報に適しています。

お客様の機器が塩水噴霧または化学的に過酷な環境で動作する場合、実際の使用条件に基づいて基材と表面処理の適切な組み合わせを推奨できます。

内部実装および組立オプション

筐体の内部構造は、外観と同じくらい重要です。

不適切な内部実装設計は、組立を遅らせ、現場での故障を増やし、不要なサービスおよび修理作業につながる可能性があります。

当社は、内部実装機能を別個の追加コンポーネントとして扱うのではなく、可能な限り筐体に直接統合しています。

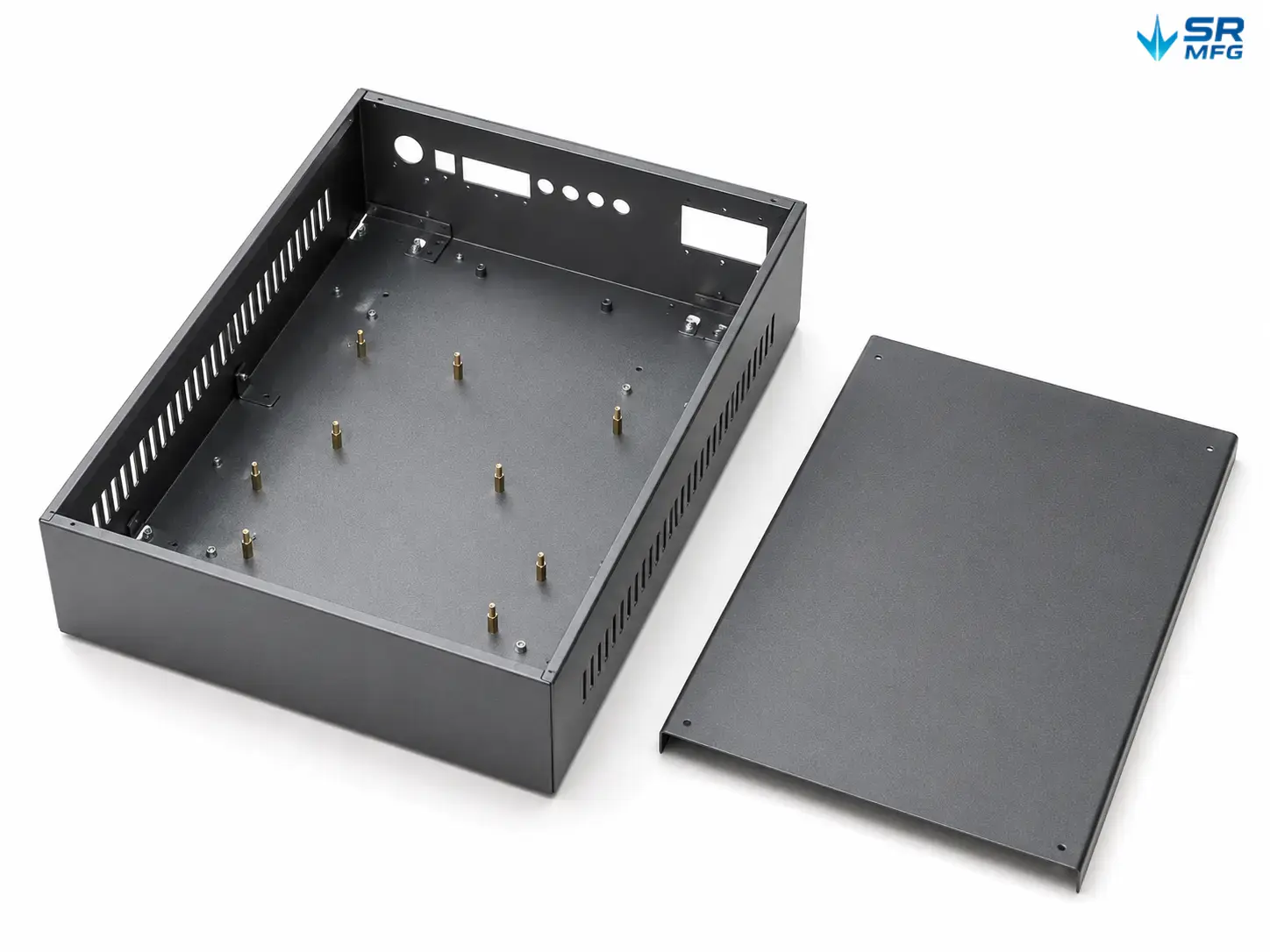

PCB実装

• セルフクリンチング真鍮スタンドオフ（M3 / M4）、油圧圧入装置を使用して取り付け、引き抜き抵抗は以下を超えます 50 kgf
• メンテナンス時に繰り返し取り外しが必要なPCB用のねじインサート
• PCBクリアランス要件に基づくカスタムスタンドオフ高さ

レールおよびブラケット取り付け

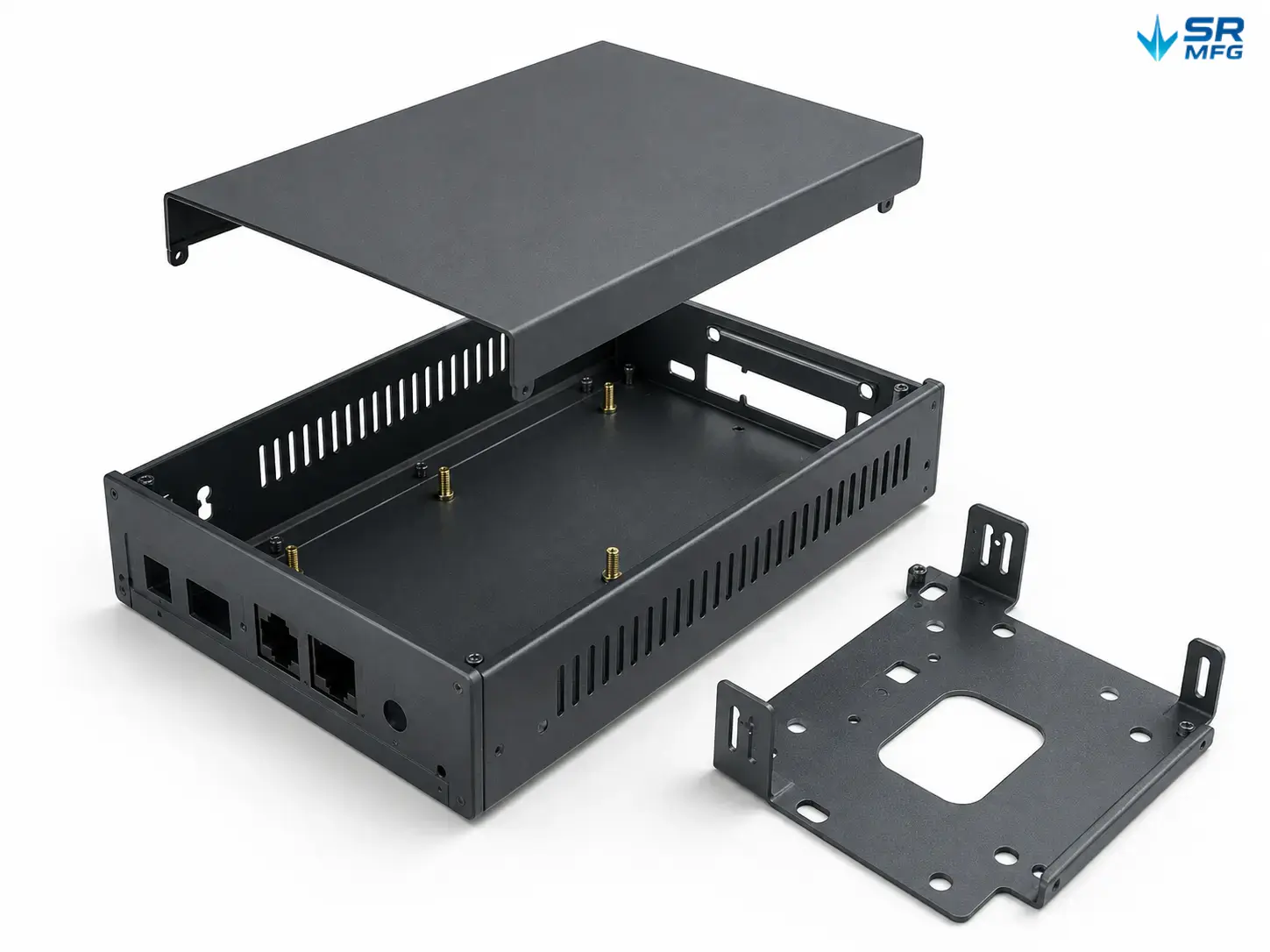

• 35 mm DINレール取り付けスロット 筐体背面パネルに直接パンチングまたはレーザー切断が可能
• 壁掛け用キーホールにより、垂直面への迅速な取り付けが可能
• 天井取り付けフランジはワイヤレスアクセスポイント用に利用可能

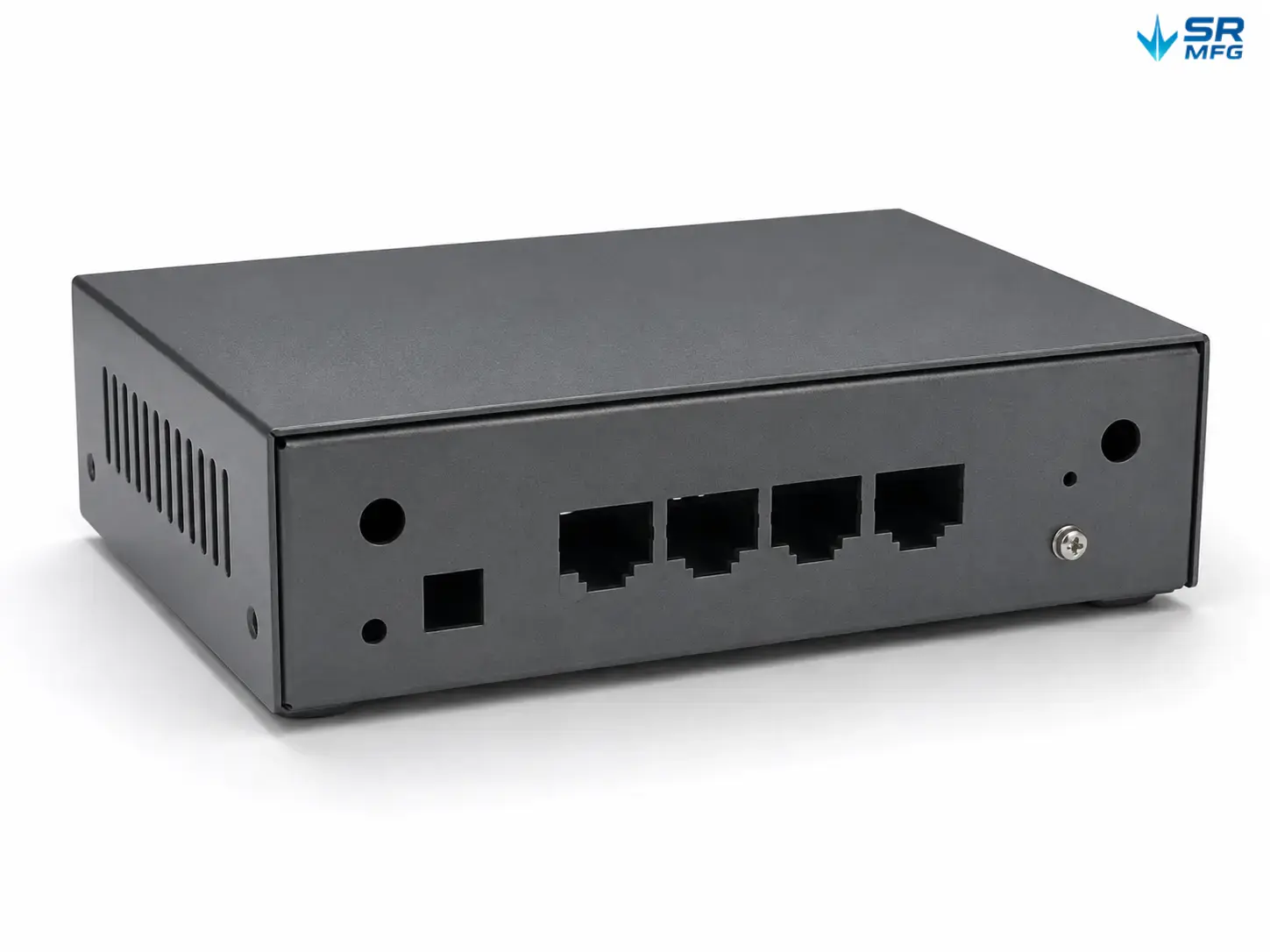

ケーブルおよびコネクタ管理

• ストレインリリーフケーブルグランド開口部は、標準PGまたはメートルMシリーズグランドに合わせたサイズ設定が可能
• 内部ケーブルチャネルは曲げ加工中に直接形成可能
• 溶接スタッドをケーブルタイ固定点として追加し、配線管理が可能

コネクタシーリング

• 未使用のRJ45、USB、またはSMAポートには、ゴム製シーリングプラグ用の開口部を設計可能
• ガスケット付きコネクタカットアウトは、指定されたコネクタプロファイルに合わせて機械加工が可能
• 防水RJ45およびDC電源コネクタ開口部は、屋外定格アセンブリ用に組み込み可能

PCBが非標準の取り付け穴パターンを使用している場合は、ボード外形またはPCB図面をお送りください。

既存の筐体にPCB設計を合わせるのではなく、PCBに合わせて筐体およびスタンドオフ位置を調整します。

EMIシールドおよび環境保護

ネットワーク機器は多くの場合、EMC要件に準拠する必要があり、 板金筐体のEMIシールド設計は 電磁放射とイミュニティ性能の両方に直接影響を与える可能性があります。

EMIシールドソリューション

• 導電性ガスケット溝 — パネル継ぎ目周囲のCNC機械加工溝は、ベリリウム銅フィンガーストックまたは金属メッシュオーバーシリコーン導電性ガスケットに対応可能
• 接地スタッド — 接地スタッドは複数箇所に溶接し、低インピーダンス接地経路を形成可能
• 制御されたパネル継ぎ目 — 重なり合うフランジジョイントは、締結具間隔を以下以内に制御して使用可能 30 mm RF漏洩の低減を支援
• シールドコネクタ開口部 — D-sub、SMA、およびN型コネクタ開口部には、接地およびシールド用のフランジ接触面を含めることが可能

実際のシールド効果は、導電性ガスケット材質、継ぎ目形状、および接地レイアウトに依存します。

EMCエンジニアから提供された要件に基づき、必要な減衰目標に向けて筐体構造を調整することが可能です。

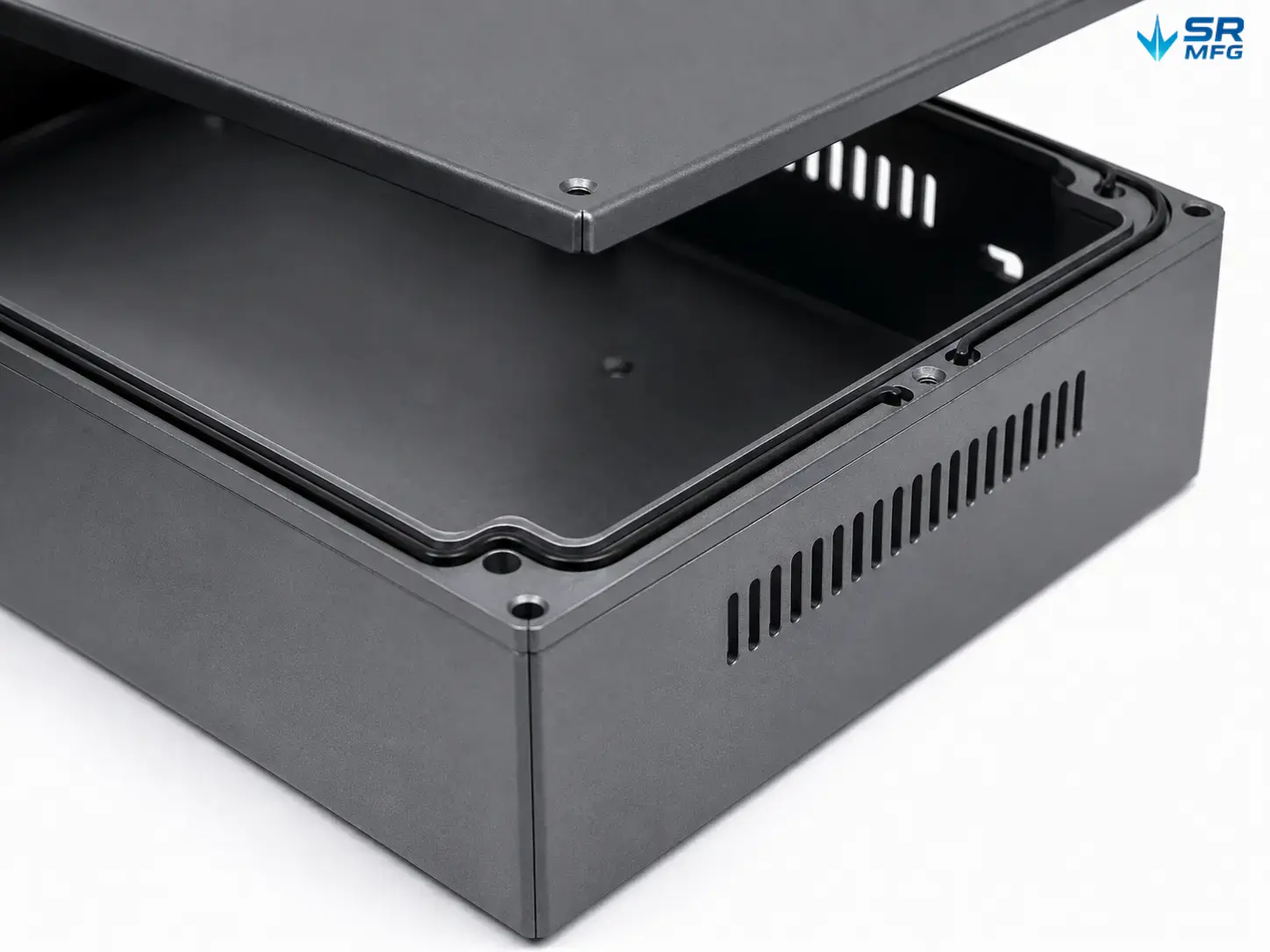

IPシーリングオプション

IP54

粉塵の侵入および飛沫水から保護。カバー周囲に連続溝およびシリコーンガスケットを使用可能。屋内産業環境に適しています。

IP65

防塵および噴流水から保護。通常、二重継ぎ目シーリング構造とカバー締結具による制御されたガスケット圧縮で実現。屋外ワイヤレスアクセスポイントおよび半露出設置に一般的に使用されます。

IP67

防塵および一時的な浸水に耐えることが可能。通常、連続周囲ガスケット、舌溝嵌合面、および防水コネクタを使用。地上レベル設置または完全露出屋外環境に適しています。

実際のシーリング性能は、ガスケット材質、圧縮率、筐体形状、および締結具トルクに依存します。

目標IP定格および筐体設計に基づいて適切なガスケットプロファイルを選定します。

一般的な用途

これらの筐体は幅広い用途で使用可能 コンシューマエレクトロニクスおよびネットワーク機器 アプリケーション。

• エンタープライズWiFiアクセスポイント — 天井または壁取り付けアルミニウム筐体、PoEコネクタ開口部およびオプションの統合ヒートシンク付き
• ホームWiFiルーター — 粉体塗装スチールまたはアルミニウム製のコンパクトデスクトップエンクロージャー、統合換気スロット付き
• 屋外無線ブリッジおよびCPE — IP65/IP67密閉ステンレススチールまたはコーティングアルミニウムハウジング、アンテナ貫通開口部および耐UV仕上げ付き
• 産業用IoTゲートウェイ — DINレール対応エンクロージャー、広温度域動作に適した材料および工場環境向けに設計されたEMIシールドを採用
• 5G CPEおよびスモールセルエンクロージャー — 統合ヒートシンク、アンテナ取付機能、防水対策を備えたアルミニウムハウジング
• NVRおよびDVRエンクロージャー — ラックマウントまたは壁掛け型ハウジング、ハードドライブ防振および複数コネクタ用カットアウト付き

お客様の機器がこれらのカテゴリーに明確に当てはまらない場合は、アプリケーション要件をお送りください。

既存の標準ハウジングにデバイスを無理に合わせるのではなく、実際の設置環境に合わせてエンクロージャー設計を適応させることができます。

カスタムルーターエンクロージャーのご注文方法

当社のカスタム製造プロセスはシンプルです：

お客様からご提供いただく情報

• 2D図面： DWG / DXF / PDF 形式、寸法、公差、穴位置を記載
• 3Dモデル： STEP / IGES 形式（可能な場合）、曲げ順序および製造パスのレビューに使用
• 希望材料および表面処理
• 必要なIP定格（該当する場合）
• 推定年間使用量
• ロゴ位置、梱包、ラベリング、組立などの特別な要件

図面がまだない場合

機器の寸法、コネクタレイアウト、取付要件をお送りいただければ、レビュー用の予備エンクロージャー設計を作成いたします。
