スマートホーム制御用金属筐体

製品仕様



材料オプションは、プロジェクト要件に応じてアルミニウム合金、ステンレス鋼、冷延鋼板、亜鉛メッキ鋼板を含めることができます。

スマートホームコントロール用金属筐体とは？



スマートホームコントロール用金属筐体は、内部電子部品を保護しながら、PCBレイアウト、配線、取付、デバイス設置をサポートします。

A スマートホーム制御用金属筐体 は カスタム板金ハウジング コントロールボードの保護と取付に使用 IoTゲートウェイモジュール、その他の内部電子部品。その主な機能は、電子機器を保護し、内部レイアウトを支持し、設置のための信頼性の高い構造を提供することです。

スマートホーム制御筐体は、単なる金属製の箱ではありません。以下によって支持される精密に製造された筐体である必要があります PCBレイアウト、ポート構成、設置環境に関する板金DFMレビュー.

SR MFGでは、 OEM筐体向けカスタム板金加工 は主にB2Bのお客様向けに構築されています。各筐体はお客様の図面に従って製造されます。完全な図面がない場合でも、サンプル、PCBレイアウト、または機能要件に基づいて構造を評価することができます。お客様の電子部品を標準筐体に無理に合わせるのではなく、お客様のデバイスの構造に合わせて筐体設計を調整します。

完全カスタマイズ — お客様の正確な仕様に基づいて製造



カスタム筐体の機能には、精密なポートカットアウト、アンテナ位置、通気構造、PCBスタンドオフ、取付ブラケット、ブランド入りフロントパネルなどを含めることができます。

お客様の スマートホーム制御金属筐体 のすべての構造的および機能的な詳細をお客様のハードウェア設計に合わせてカスタマイズします。

スマートホーム制御およびIoTゲートウェイプロジェクト向けに設計



カスタム金属筐体は、スマートホーム制御パネル、IoTゲートウェイ、センサーハブ、ネットワーク制御ユニット、アクセス制御機器に使用できます。

このタイプの筐体は、以下に適しています 屋内または半保護のスマートデバイス設置環境。電子機器の組立要件をサポートしながら、クリーンでプロフェッショナルな外観を維持する必要があります。

一般的な用途は以下の通りです：

• スマートホーム制御筐体
• IoTゲートウェイ金属筐体
• ホームオートメーション制御ボックス
• 壁掛け型ネットワーク制御ユニット
• センサーハブ筐体
• アクセス制御機器ハウジング
• 低電圧スマートデバイスキャビネット
• ルーターコントローラーおよび通信機器筐体

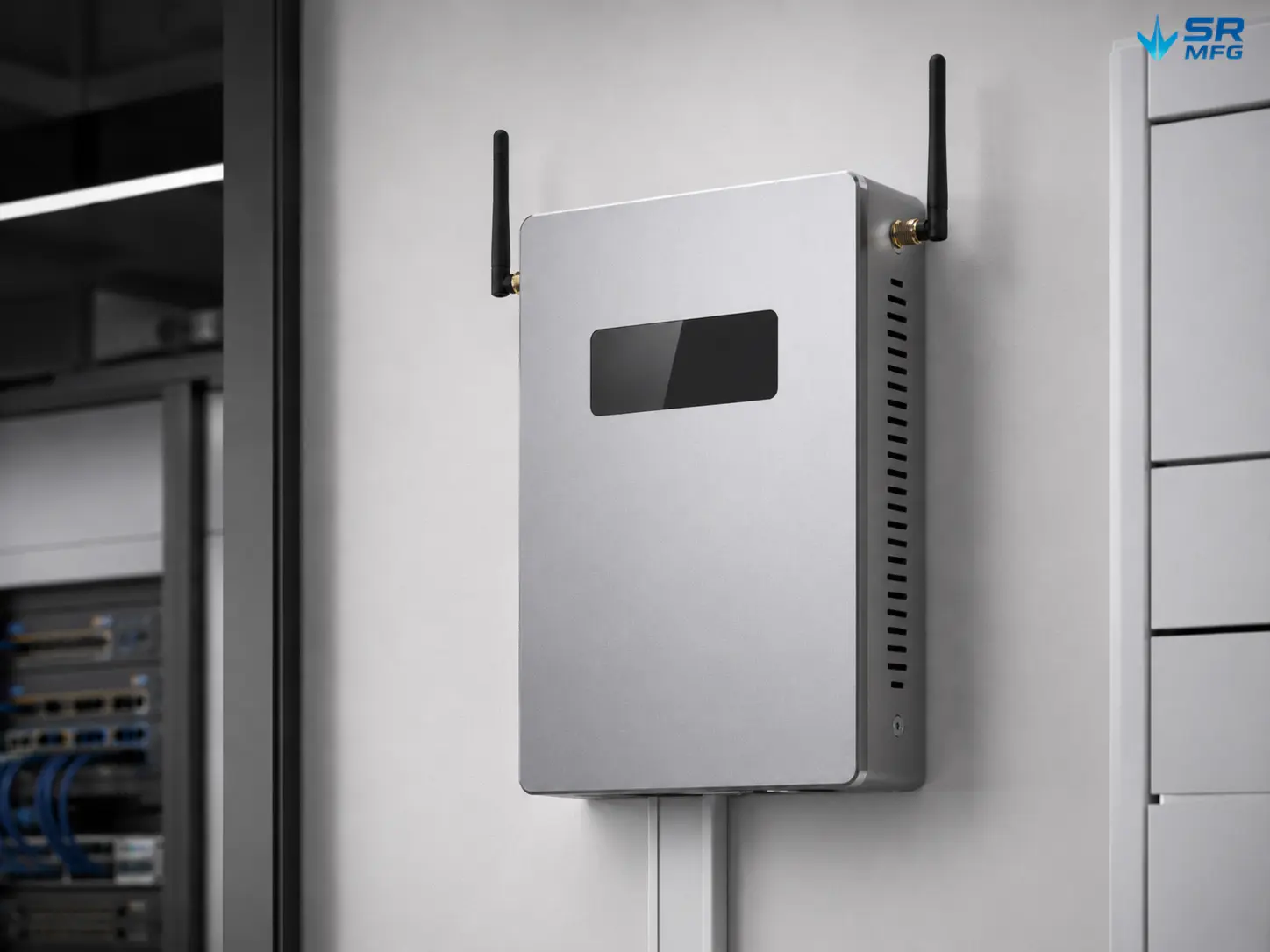

例えば、 壁掛け型電気制御筐体設計 通常、背面にケーブル引き込み用のスペースを確保したスリムなフロントパネルが必要です。内部構造は、PCBスタンドオフ、通気位置、外部アンテナレイアウトと共に設計する必要があります。

A デスクトップ型IoTゲートウェイ筐体 は、コンパクトな構造により重点を置いています。背面パネルにはコネクタレイアウトに応じたカットアウトが必要であり、フロントカバーにはブランド外観要件に基づいてロゴを含めることができます。

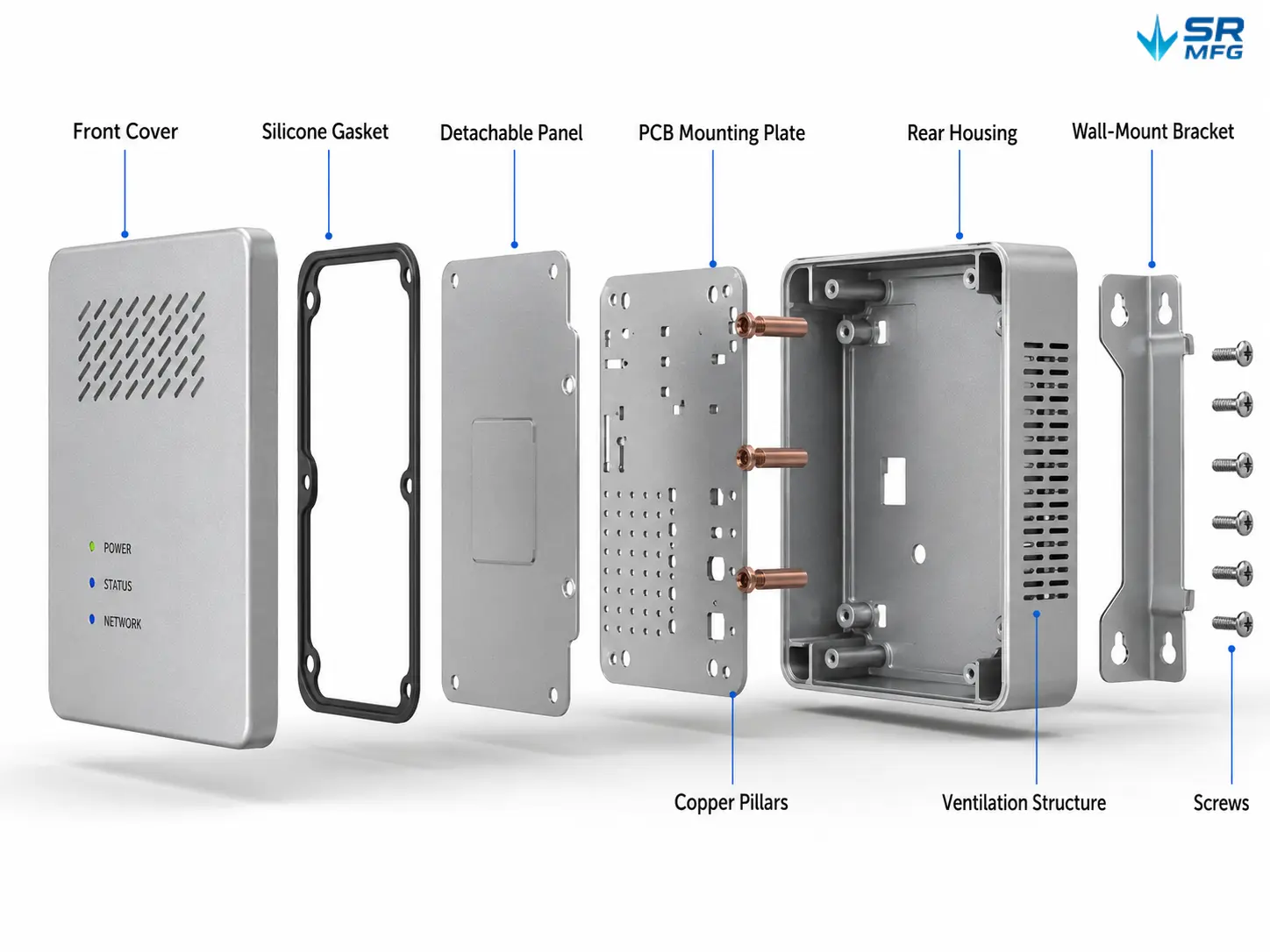

お客様のデバイスレイアウトに合わせてカスタマイズされた筐体構造



筐体構造は、壁掛け型、デスクトップ型、埋め込み型、ヒンジドア型、ネジ固定型、または内部取付プレート設計に合わせてカスタマイズできます。

その構造は スマートホーム制御筐体 の構造は、内部電子部品のレイアウト、設置環境、および将来のメンテナンス方法によって決定されるべきです。プロジェクトによって、異なるカバースタイル、取付プレート位置、ケーブル引き込み方向が必要になる場合があります。

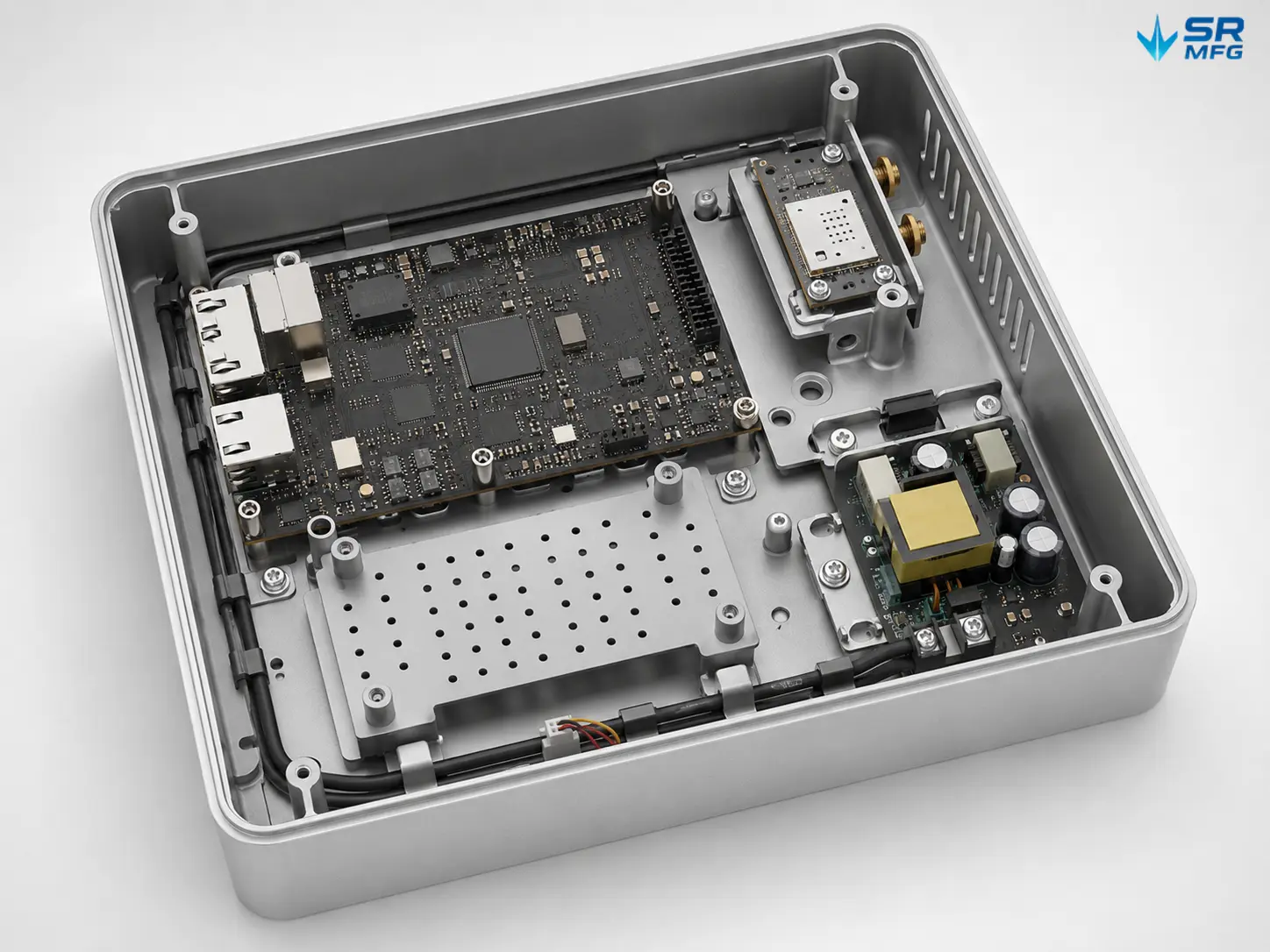

内部実装設計



内部実装構造は、PCB基板の固定、配線の整理、機能エリアの分離、組立効率の向上に役立ちます。

6 mmアルミニウムブラケットの場合、 スマートホーム制御用金属筐体、最優先事項は電子部品が確実に固定されていることを確保することです。次に、内部レイアウトは配線、放熱、将来のメンテナンスに十分なスペースを確保する必要があります。内部構造は完成デバイスの全体的な組立効率に直接影響します。

内部実装方法はプロジェクト要件に応じて設計できます。例えば：

• PCB穴位置に合わせて配置された実装スタンドオフ
• 組立の一貫性を向上させるPEMファスナーまたは溶接スタッド
• 柔軟なモジュール実装のための取り外し可能な実装プレート
• 電源モジュール用の専用実装エリアとケーブル配線スペース
• 通信ボード、リレー、アンテナモジュール用の小型ブラケット
• コネクタへのストレスを軽減するケーブル固定ポイント
• 必要に応じて電源エリア、信号エリア、メンテナンスエリアを分離

エンジニアリングプロジェクトでは、お問い合わせ段階で以下を提供することを推奨します PCB外形と実装穴位置 。プロジェクトに背の高い部品、特定のコネクタ方向、またはアンテナレイアウト要件が含まれる場合は、評価のためにこの情報も併せてご提供ください。

これらの詳細により、以下をより正確に決定できます スタンドオフ高さ、カバークリアランス、コネクタアライメント.

カスタムポート開口部とケーブル引き込み設計

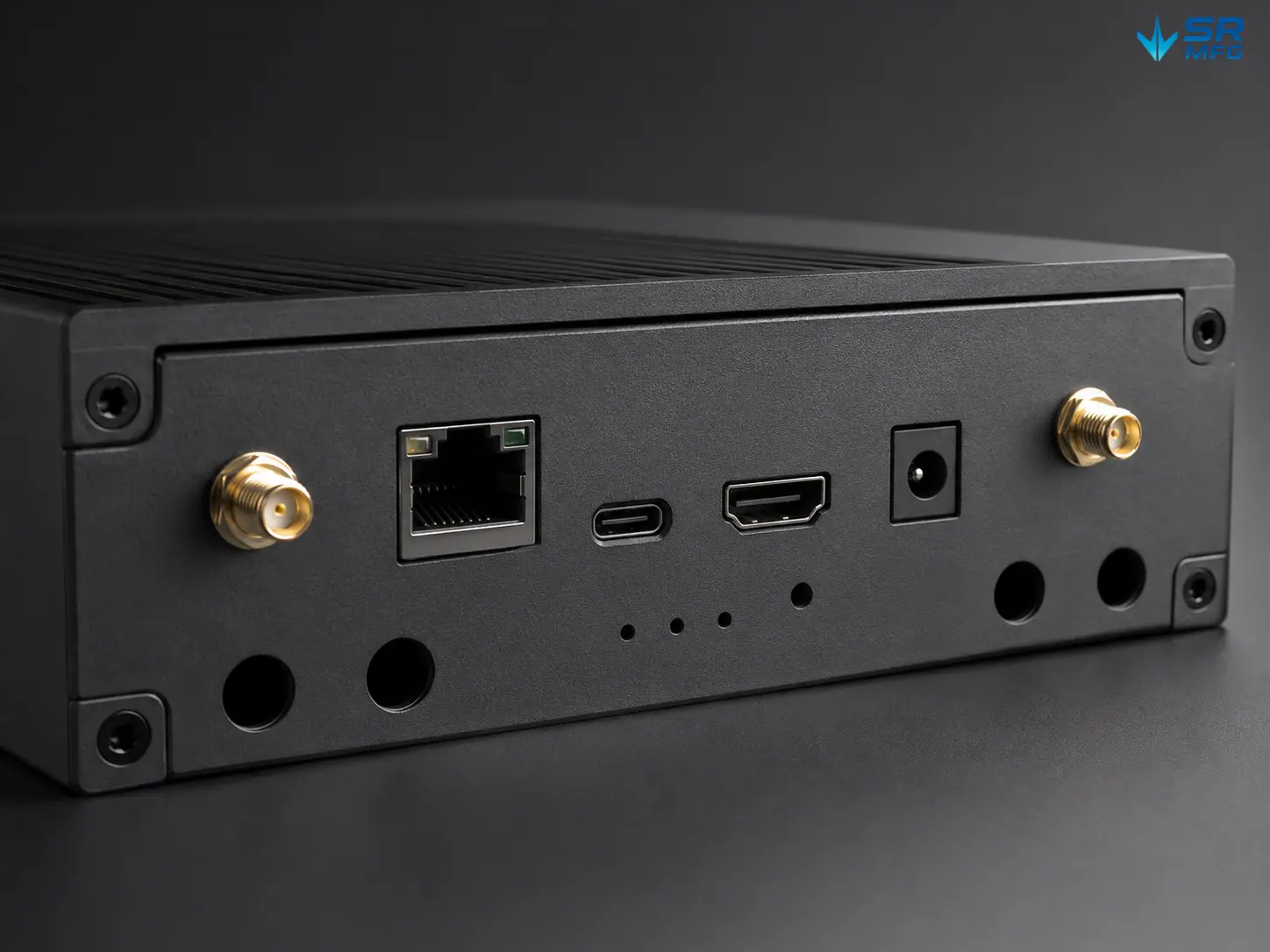

ポート開口部は、ネットワークポート、USBサービスポート、電源入力、表示窓、アンテナ穴、保護されたケーブル引き込み用にカスタマイズできます。

スマートホームコントロールパネルとIoTゲートウェイ筐体 は通常、複数の接続エリアが必要です。これらのエリアにはネットワークポートと電源入力が含まれることが多く、 USBサービスポート、ステータスインジケーターライト、リセットボタン、表示窓、アンテナ穴、ケーブル出口.

ポート配置は筐体の外観だけでなく、以下にも影響します 組立効率 および現場配線の利便性。

筐体ポート切り抜き用の精密レーザー切断、プレス加工、またはCNC仕上げが構造の複雑さに応じて選択可能です。切断後、エッジのバリ取りが行われ、フロントパネルの要件に応じて対応するマーキングを追加できます。

可視フロントパネルの場合、エッジ品質、穴の位置合わせ、マーキング位置を量産前に慎重に確認し、最終的な外観がプロジェクト要件を満たすことを確保する必要があります。

連続運転のための通気および熱設計



通気レイアウトは、熱源の位置、取付方向、粉塵曝露、および保護要件を考慮して設計する必要があります。

スマートコントロールパネルおよびIoTゲートウェイデバイス は通常、長期的な連続運転向けに設計されています。プロセッサおよびワイヤレスモジュールが主な発熱領域となることが多いです。デバイスに電源または通信ボードも含まれる場合、筐体設計段階で熱経路を考慮する必要があります。

利用可能 熱管理オプション には以下が含まれます：

• 側面または背面の通気スロット
• 気流方向を制御するルーバー通気口
• ケーブル引込領域から離して配置された通気穴
• 高発熱負荷デバイス用のファン開口部
• 発熱部品周囲の内部クリアランス
• サーマルパッドまたはヒートシンク用の接触面
• 半屋外または設備室環境向けの保護通気構造

通気レイアウトは、まず部品の発熱量に応じて決定し、次に以下に基づいて調整する必要があります 取付方向、粉塵曝露、および筐体保護要件.

多くのプロジェクトでは、 熱設計は単に通気穴を増やすことではありません。重要なのは、熱源の位置、取付方向、および実際の運用環境に基づいて効果的な気流経路を作ることです。

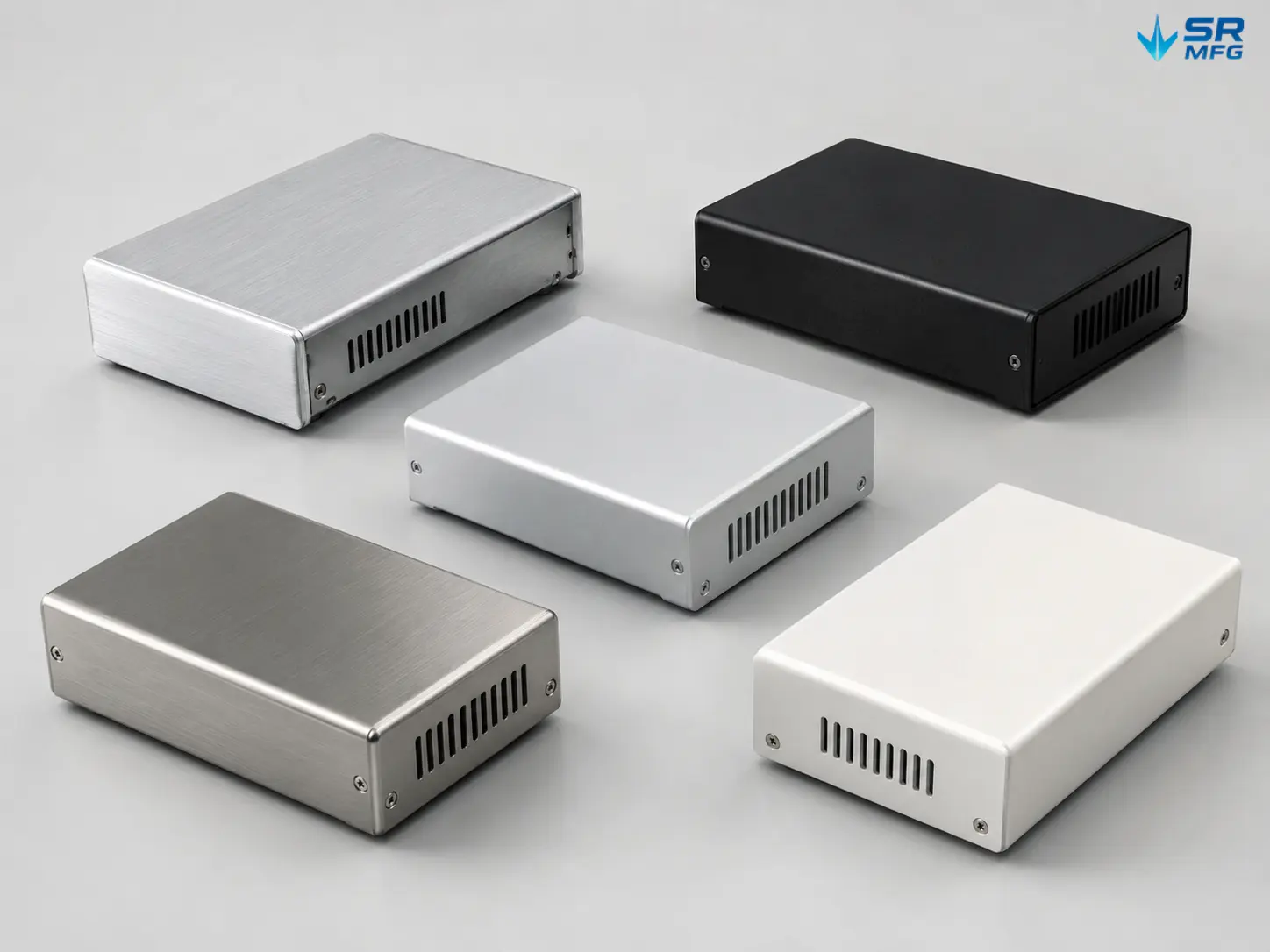

材料および表面処理



カスタム筐体の材料および仕上げには、アルミニウム合金、ステンレス鋼、冷延鋼板、粉体塗装、陽極酸化処理、ヘアライン加工、サンドブラスト、シルクスクリーン印刷、レーザーマーキングが含まれます。

材料選定は以下に基づくべきです 構造強度、製品重量、耐食性、外観要件、およびコスト目標。異なる設置環境では、異なる材料および仕上げソリューションが必要になる場合があります。

材料比較

板金仕上げは、材質と外観要件に応じて選択する必要があります鋼製筐体は通常、粉体塗装に適しており、アルミニウム筐体は、プロジェクトに応じてアルマイト処理、ヘアライン加工、または研磨加工が可能です。. 対象 OEM製品、フロントパネルにシルクスクリーン印刷、レーザーマーキング、またはカスタムカラーマッチングを追加することもできます。

表面仕上げ比較

スマートホームコントロール筐体のカスタム見積もりを取得

以下をお送りください 図面、PCBレイアウト、コネクタ位置図、アンテナ要件、取り付け方法、材料の希望、表面仕上げ要件、および推定数量.

お客様のデバイス構造の製造可能性を評価し、以下に対するお見積もりを提供できます 試作開発または量産.
