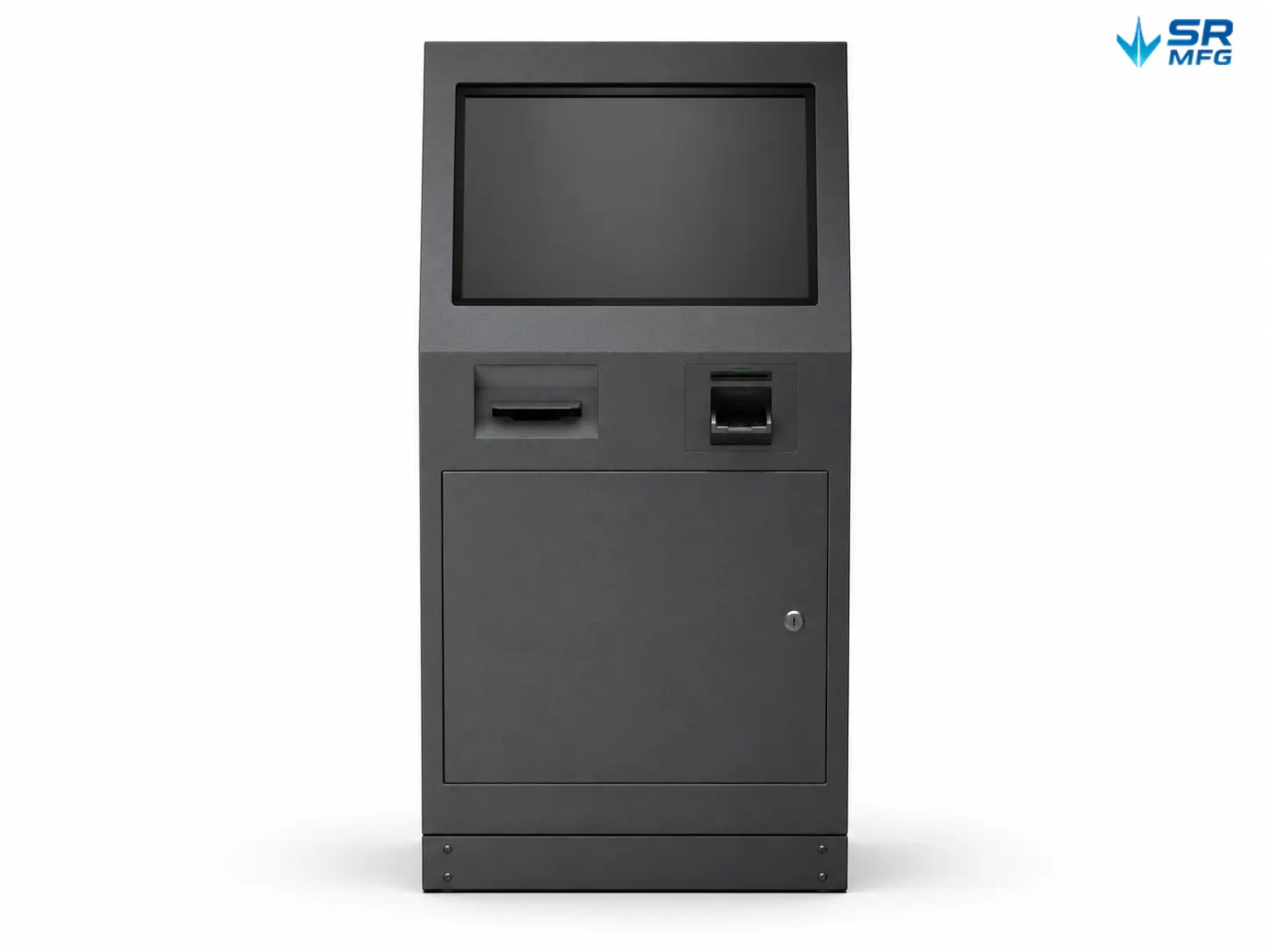

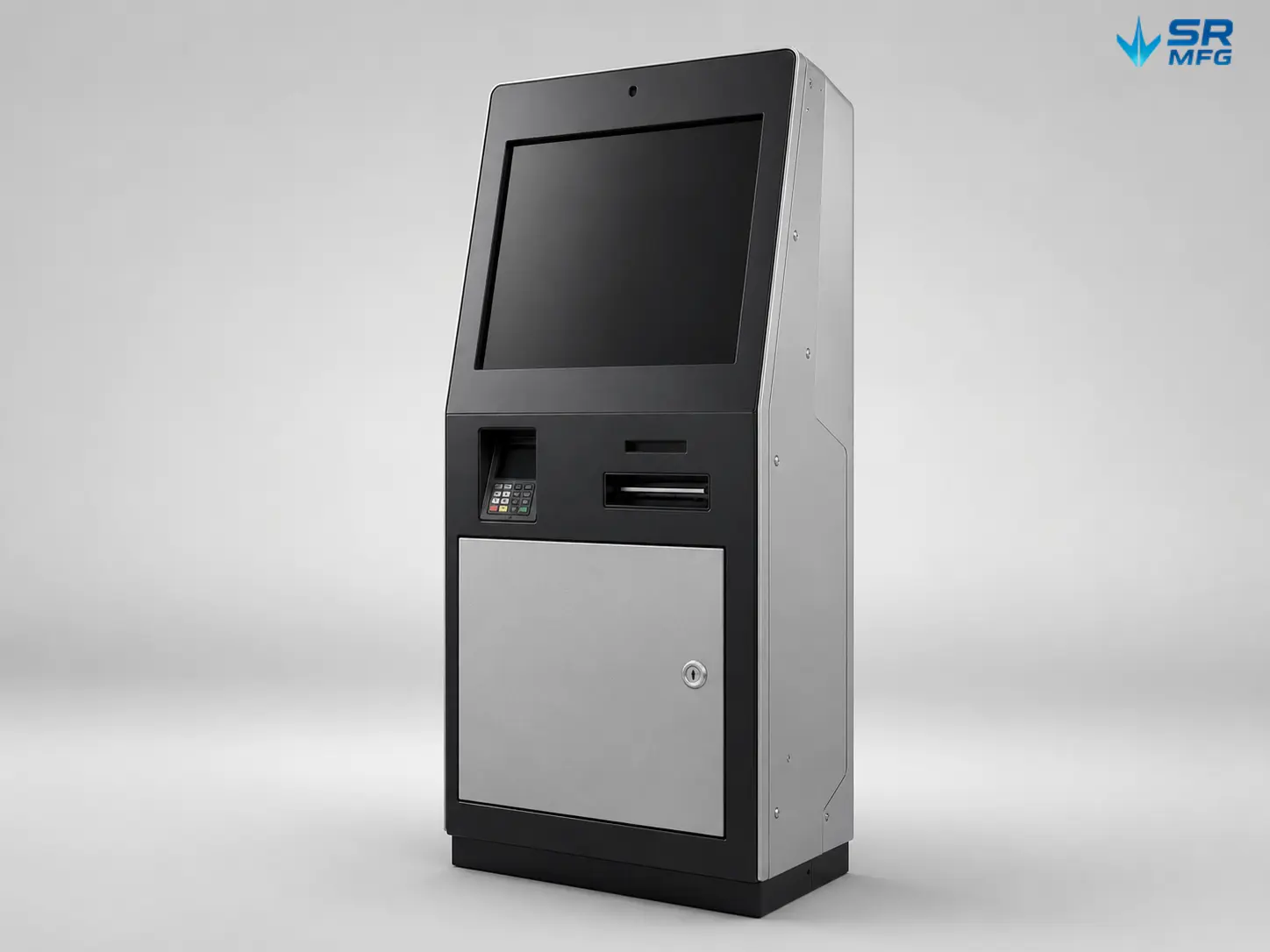

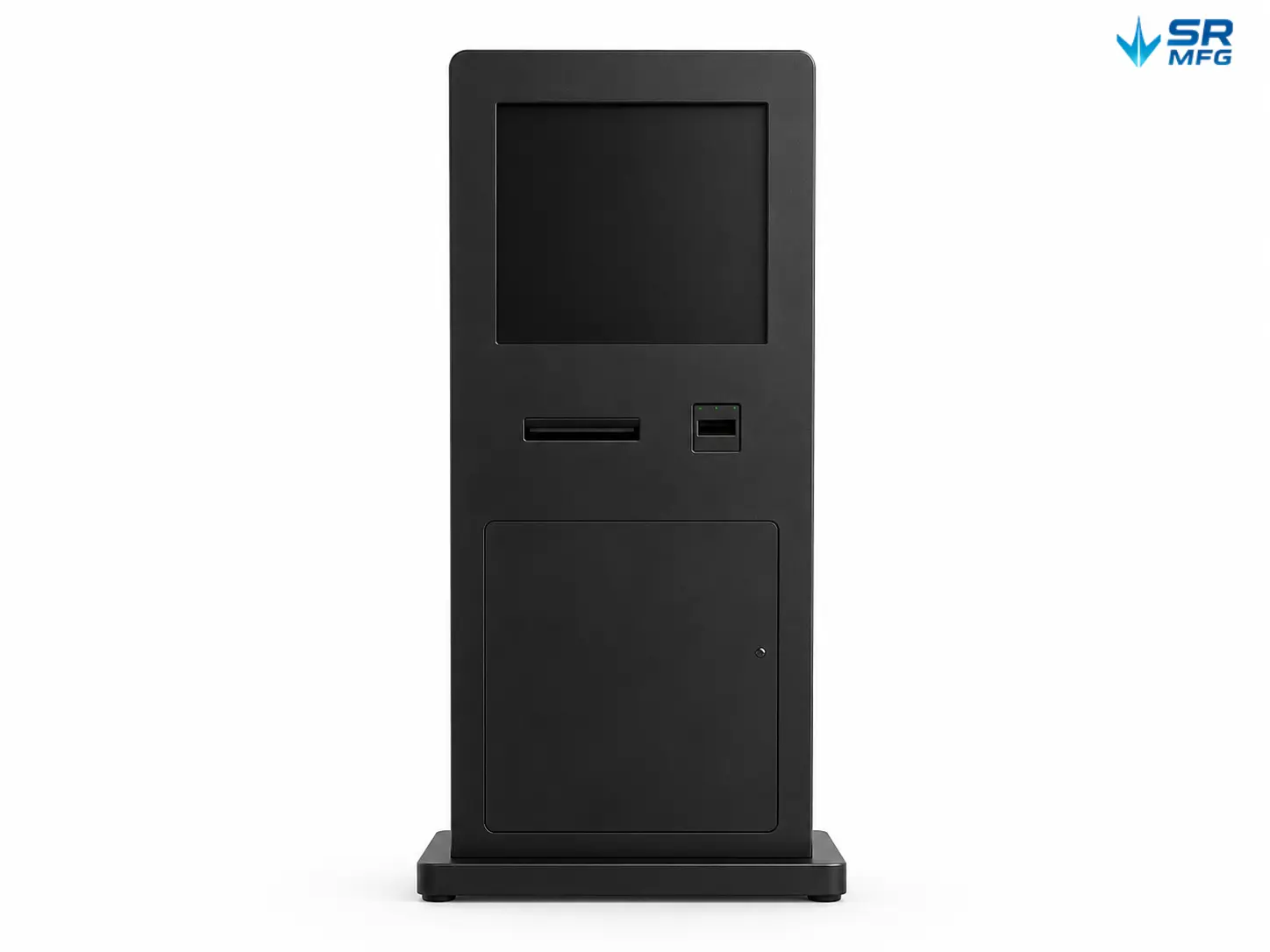

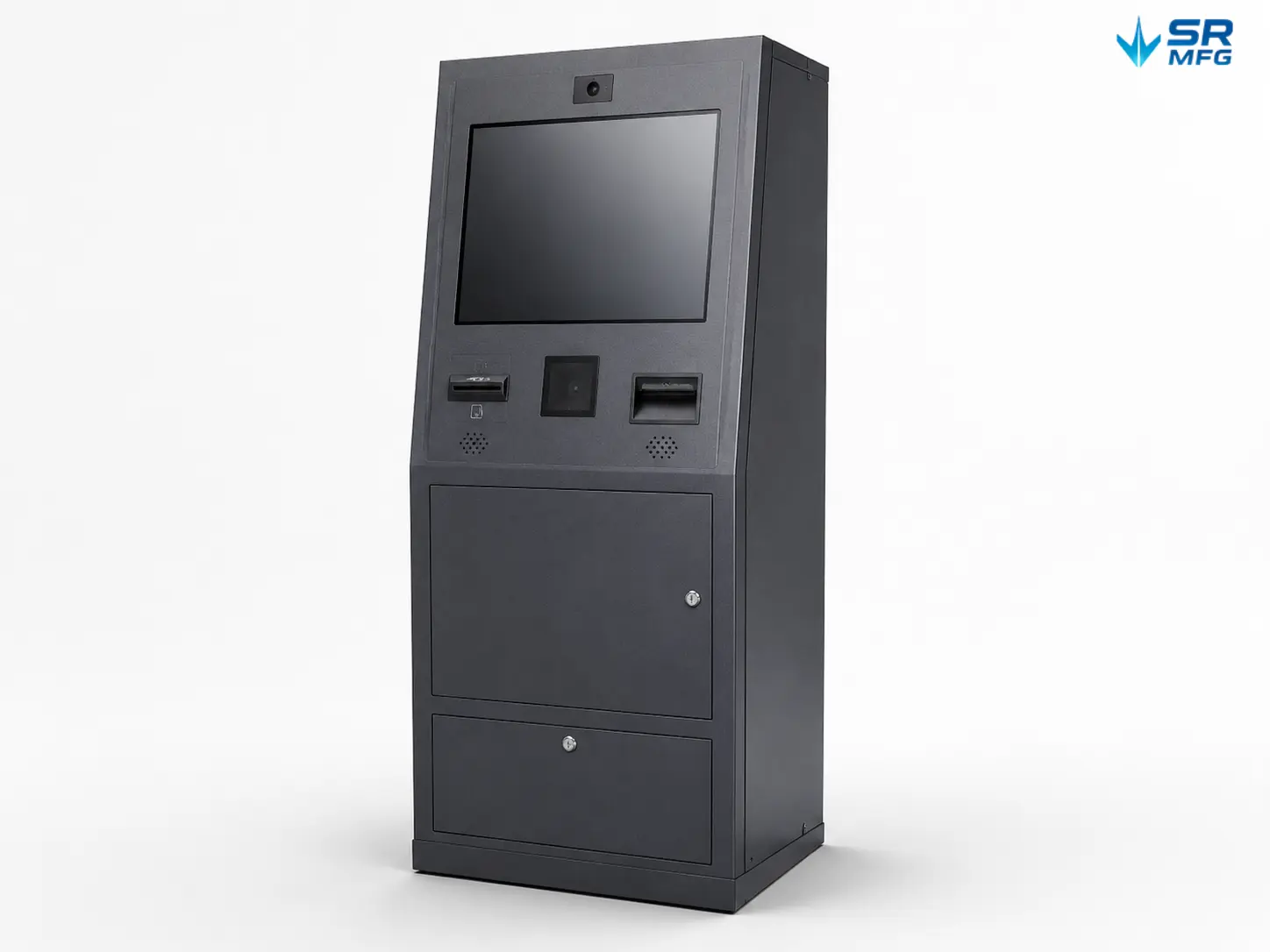

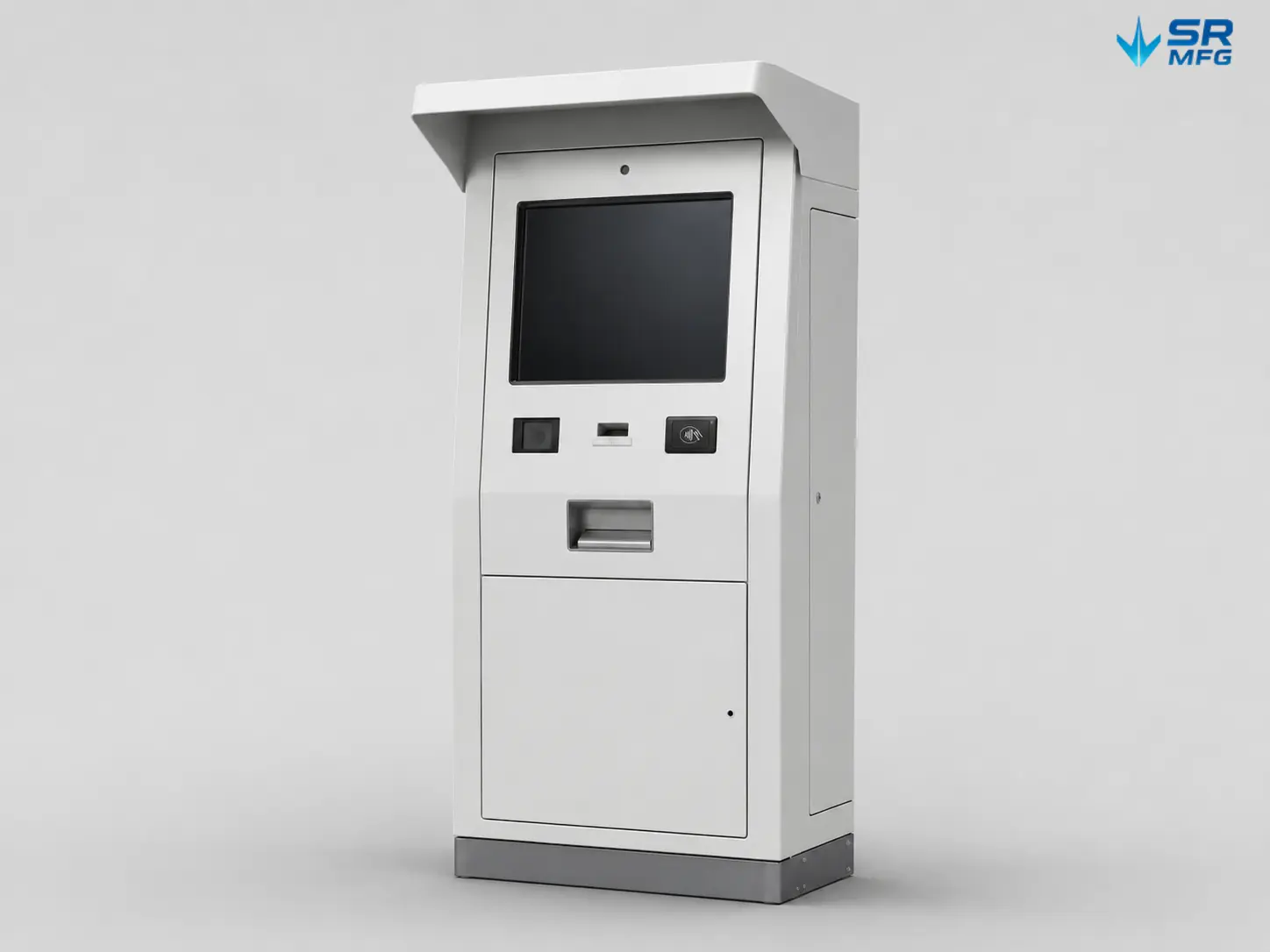

セルフサービスキオスク用金属キャビネット
商業・公共のセルフサービスキオスク向けカスタム金属キャビネット。キオスクシステムの安定した構造筐体を提供しつつ、利用者が前面から操作できるようにし、内部の電子部品には明確でメンテナンスしやすい設置スペースを確保するよう設計されています。
- 厳しい寸法公差を持つレーザーカット加工材
- 寸法、切り欠き、ドア配置、内部取付フレームを完全にカスタマイズ可能
- 利用可能な表面仕上げ:粉体塗装、液体塗装、ヘアライン加工、アルマイト処理
- 屋内・屋外ともにIP65までの保護等級に対応
- 試作品から量産まで — 初回注文に固定MOQなし
- 図面をご提出いただければ、無料でDFMレビューを実施します
製品詳細
製品仕様
| パラメータ | 値 / 範囲 |
|---|---|
| レーザーカット公差 | ±0.1 mm |
| 曲げ公差 | 1曲げあたり±0.3 mm |
| 組立公差 | 全体で±0.5 mm |
| 最大シートサイズ | 3000 mm × 1500 mm |
| 対応可能な材料厚 | 1.0 mm – 6.0 mm |
| 板金材料 | 冷延鋼板SPCC、亜鉛メッキ鋼板SGCC、304ステンレス鋼、316ステンレス鋼、5052アルミニウム合金 |
| 溶接方法 | TIG、MIG、スポット溶接、ロボット溶接 |
| 粉体塗装膜厚 | 60 – 120 μm、使用環境に応じて調整 |
| 塩水噴霧試験 | ASTM B117に準拠;試験時間は材料および塗装システムにより異なります |
| 密着性規格 | ASTM D3359クロスカット試験に準拠 |
| 使用温度範囲 | 標準 -20°C~+55°C;材料選定により拡張範囲にも対応可能 |
| IP等級対応能力 | IP20、IP54、IP65;プロジェクトの環境要件に応じて設計 |
| 対応ディスプレイサイズ | 15″~55″;より大きなディスプレイ開口部もカスタマイズ可能 |
| 構造荷重容量 | プロジェクトごとに設計;重量部品の積層にはFEA解析が利用可能 |
| 試作品リードタイム | 図面承認後5~10営業日 |
| 生産リードタイム | 数量と複雑さに基づきプロジェクトごとに見積もり |
| 最小注文数量 | 試作は1個から。柔軟な小ロット生産に対応。量産時はボリュームプライシングを提供 |
| 梱包 | 個別カートンに発泡体インサート / 大型キャビネット用木製クレート / パレット積みコンテナ輸送 |
| コンプライアンスサポート | ADA準拠の操作高さ設計、UL認証部品用の予備取付・接地構造、CE、EMCその他のシステム全体のコンプライアンス要件に対する構造設計支援に対応 |

キオスクキャビネットのカスタム板金加工プロセス。図面検討、レーザーカット、CNC曲げ、溶接、表面仕上げ、組立、検査、輸出梱包を含みます。
セルフサービスキオスク金属キャビネットとは?
セルフサービスキオスク用金属キャビネットとは、人通りの多い公共環境で稼働するセルフサービス端末において、内部部品を収容するための保護用金属筐体です。
セルフサービスキオスクは、ビルのロビー、交通駅、病院、ショッピングセンターなどに設置されることが多く、機器は長期間にわたり安定して稼働する必要があります。これらのキャビネットは、頻繁な一般利用に耐え、内部の電子部品を保護し、安全な動作温度の維持を助ける必要があります。同様に重要なのは、キャビネットが技術者に主要部品へのアクセスと交換を、機械全体を分解することなく可能にすることです。
SR MFGは、キオスクキャビネットプロジェクト向けのカスタム板金加工を一貫して提供します。各筐体は、お客様の設計要件およびエンジニアリング仕様に従って製作されます。北米、欧州、アジア太平洋地域の企業および装置メーカー向けに製造サービスを提供しています。
構造設計とキャビネット構築

カスタムセルフサービスキオスク用金属キャビネットの分解図。外部筐体、アクセスドア、内部取付プレート、ディスプレイブラケット、コンポーネントゾーン、通風部、ベース構造を示しています。
構造ソリューションは通常、キオスクの全体寸法、設置環境、サービス要件によって決定されます。SR MFGはプロジェクトに応じて、通常以下の3つの構築方法を使用します:
フレーム・パネル構造:内部の溶接またはボルト締結フレームが外部パネルを支えます。この構造は、大型据置型キオスクキャビネットに適しており、モジュラー組立によりメンテナンスとパネル交換が容易になります。
一体型曲げ板金ボディ:キャビネット本体は、精密板金曲げと溶接により、一枚のシートまたは少数の板金部品から成形されます。この構造は高い剛性とクリーンな外観のシームを提供し、壁掛けキオスクや中型据置型キャビネットに適しています。
モジュール式セクション組立:複数のキャビネットセクションを現地で接続します。この方法は、背の高い据置型キオスクや、アクセスが制限された設置環境に使用されます。
設計段階では、以下の内部レイアウト要素に注力します:
- コンポーネントの分離: 産業用PCや電源などの発熱コンポーネントを、カードリーダーやディスプレイコントローラーなどの敏感な電子機器から物理的に分離します。
- ケーブル配線経路: 内部のケーブルトレイ、結束ポイント、保護されたケーブル貫通穴により、配線が整理され、メンテナンスが容易になります。
- ドア開閉角度: ヒンジの設計により、ドアを外さずに内部コンポーネントに完全にアクセスできます。一般的な開閉角度は110°から180°の範囲です。
- 取付プレートの位置決め: 調整可能な内部取付プレートは、DINレール、PCBスタンドオフ、またはカスタム機器ブラケットに使用できます。
- 通気エリア: 吸気および排気エリアは、放熱と筐体保護のバランスを取るように設計されています。IP54またはIP65のキオスクキャビネットでは、熱負荷と目標保護等級に応じて、防水通気コンポーネント、密閉型ファンフィルター、熱交換器、受動放熱構造、またはその他の熱対策を選択できます。
EMI/RFIシールドまたはEMC制御のためのシートメタルDFM計画が必要なキオスク、例えば敏感な制御基板、決済モジュールを備えた端末機や、高干渉環境での設置の場合、初期設計段階で導電性ガスケット、シールドパネル、接地構造、フィルター付きコネクタを計画できます。機器に無線通信モジュールが含まれる場合は、アンテナウィンドウ、外部アンテナ、または非シールドゾーンも考慮し、シールド構造が信号伝送に影響を与えないようにする必要があります。
材料と表面処理のオプション

カスタムキオスク金属筐体のシートメタル仕上げオプションには、SPCC鋼、SGCC亜鉛メッキ鋼、ステンレス鋼、アルミ合金、粉体塗装、ヘアライン加工、ブラスト加工、アルマイト処理が含まれます。
材料と表面仕上げの選択は、キャビネットの長期耐久性、重量、外観、耐食性、屋外性能に直接影響します。SR MFGでは、以下の材料および仕上げオプションを提供しています。
材料比較
| 材料 | 最適な用途 | 主な特徴 |
|---|---|---|
| 冷間圧延鋼 SPCC | 屋内キオスクおよびコスト重視のプロジェクト | 優れた成形性と溶接性;腐食防止には表面処理が必要 |
| 亜鉛メッキ鋼 SGCC | 半屋外または湿気の多い環境 | 亜鉛コーティングが基本的な耐食性を提供し、粉体塗装との併用が可能 |
| 304 ステンレス鋼 | 屋外、食品サービス、および高衛生用途 | 優れた耐食性を持ち、露出環境でも外観を維持 |
| 316ステンレス鋼 | 沿岸、薬品曝露、または海洋設置 | 塩水噴霧および薬品腐食に対する耐性を強化 |
| 5052 アルミ合金 | 重量重視または移動式キオスク用途 | 鋼材より約65%軽量で、良好な耐食性と優れた陽極酸化処理特性を備える |
表面仕上げオプション
| 仕上げ | 加工 | 一般的な特徴 |
|---|---|---|
| 粉体塗装 | 静電塗装 + オーブン硬化 | 幅広いRAL/パントン色オプション、60~120 μmのコーティング厚、高い耐摩耗性と耐UV性 |
| 電着塗装 | 電気化学的浸漬塗装 | 複雑な形状への均一な被覆と、後続の粉体塗装に対する優れた防食下地 |
| ヘアライン加工 | 機械的表面テクスチャリング | 装飾的なリニアテクスチャ、一般にステンレス鋼またはアルミニウム表面に使用 |
| ブラスト加工 | 研磨材ブラスト処理 | マット表面テクスチャ、コーティング密着性の向上、および工業的な外観 |
| アルマイト処理 | 電気化学的酸化層、アルミニウム専用 | 表面硬度を向上;色は酸化層に一体化されており、剥離や粉化しない |
過酷な屋外環境向けのおすすめ:要求の厳しい屋外用途では、実際のプロジェクト環境に基づいて材料を選定する必要があります。SGCC溶融亜鉛めっき鋼板、ステンレス鋼、またはアルミ合金を、腐食曝露、重量要件、外観の要求に応じて選択できます。
SGCCまたは炭素鋼構造物の場合、表面前処理、電着塗装プライマー、およびキオスク金属キャビネット用の屋外グレードの粉体塗装により、耐食性を向上させることができます。SUS304またはSUS316ステンレス鋼の場合、外観および耐食性の要件に応じて、ヘアライン加工、不動態化処理、または粉体塗装を選択できます。
用途例

商業用セルフサービス、受付・登録、チケット発券または行列管理システム向けのカスタムセルフサービスキオスク金属キャビネットの適用事例。
商業用セルフサービスキオスク
商業用セルフサービスキオスクでは通常、清潔なユーザー操作パネル、安定したキャビネット構造、およびメンテナンスが容易な内部レイアウトが必要です。プロジェクトの機能に応じて、キャビネットにディスプレイ、スキャン窓、決済モジュール、プリンター排出口、内部産業用PCトレイ、下部メンテナンスドア、補強ベースを統合する必要がある場合があります。
フロントパネルは清潔でユーザーフレンドリーに保つ必要があり、メンテナンスエリアではサービス担当者が消耗品を交換し、電子部品を効率的に検査できるようにする必要があります。
受付・登録キオスク
受付・登録キオスク筐体は通常、コンパクトな設置面積、清掃しやすい表面仕上げ、ディスプレイの統合、本人確認モジュール用の切り欠き、プリンター収納部、安定した室内設置構造に重点を置いています。
キャビネットは迅速なメンテナンスをサポートしつつ、一般ユーザーが内部電子部品にアクセスすることを防止する必要があります。
チケット発券・行列管理キオスク
チケット発券・行列管理キオスク筐体には通常、明確なユーザーインターフェース、信頼性の高いチケットまたはレシート出力構造、本人確認エリア、ディスプレイ支持、内部ケーブル配線、安定した固定方法が必要です。
人通りの多いエリアでは、施錠可能なドアパネルと頑丈なシートメタル筐体構造が長期運用に不可欠です。
カスタマイズオプション
当社が製造するセルフサービスキオスク筐体は、すべてお客様のプロジェクト仕様に合わせてカスタマイズできます。以下に、カテゴリ別の一般的なカスタマイズオプションを示します。見積段階で、お客様の具体的な設計要件に基づいて技術的実現可能性を確認いたします。
構造カスタマイズ
| カスタム項目 | 利用可能なオプション |
|---|---|
| 外形寸法 | 幅、奥行き、高さは材料および設備の制限内で完全にカスタマイズ可能 |
| 板厚 | 1.0 mm~3.0 mm、構造荷重要件と重量目標に応じて選定 |
| 切り欠き | 画面用窓、プリンター開口部、カードリーダースロット、通気開口部、ケーブルノックアウト — 形状、サイズ、位置はお客様のデバイスレイアウトにより決定 |
| ドア構成 | ドア枚数、開閉方向、開閉角度110°~180°、ヒンジタイプ |
| 補強構造 | 大スパンパネル用の内部スチフナー、コーナーガセット、折り返しエッジ |
機能カスタマイズ
| カスタム項目 | 利用可能なオプション |
|---|---|
| IPシーリング | ガスケット材質とプロファイル、シームシーリング方法、ケーブルグランド仕様 |
| 熱管理 | ファン取付位置、フィルターフレーム、対流チャネルレイアウト、ヒートシンク接続ポイント |
| EMIシールド | 導電性エラストマーガスケット、シールド接続パネル、フィルター付き電源インレット |
| セキュリティ | ロックタイプ、耐タンパーファスナー、ヒンジセキュリティピン |

カスタムセルフサービスキオスク筐体のIPシーリングと内部取付詳細。ドアフレームガスケット、密閉されたメンテナンスドア、保護された通風口、DINレール、ケーブルトレイ、結束固定点、防水ケーブルグランドを示しています。
外観カスタマイズ
| カスタム項目 | 利用可能なオプション |
|---|---|
| 色 | 粉末塗装(RALまたはPantone色合わせ) |
| テクスチャ | 平滑、セミテクスチャ、またはファインテクスチャ表面仕上げ |
| ブランディング | シルクスクリーン印刷、レーザー彫刻、粘着式銘板、エンボス加工、またはデボス加工 |
| 表面スタイル | 産業用外観のための露出ファスナー、またはクリーンなパネルデザインのための隠しファスナー |
内部カスタマイズ
| カスタム項目 | 利用可能なオプション |
|---|---|
| 取付プレート | 固定式または調整可能な取付プレート、お客様の機器取付穴パターンに合わせて穴加工 |
| DINレール | 35 mm標準DINレール、お客様の内部レイアウトに応じて配置 |
| ラックレール | 19インチ標準ラックレール。固定式または奥行き調整式に対応可能です。 |
| ケーブルマネジメント | ケーブルトレイ、アンカーポイント、保護グロメット、マーキング付きケーブル出口 |
カスタムキオスクキャビネットを製作しませんか?
図面、3Dモデル、またはプロジェクト要件をご提出ください。当社のエンジニアリングチームが、無料のDesign for Manufacturingレビューと詳細なお見積りを24時間以内に提供いたします。
対応ファイル形式: DWG、DXF、STEP、STP、IGES、PDF、JPG、PNG。
