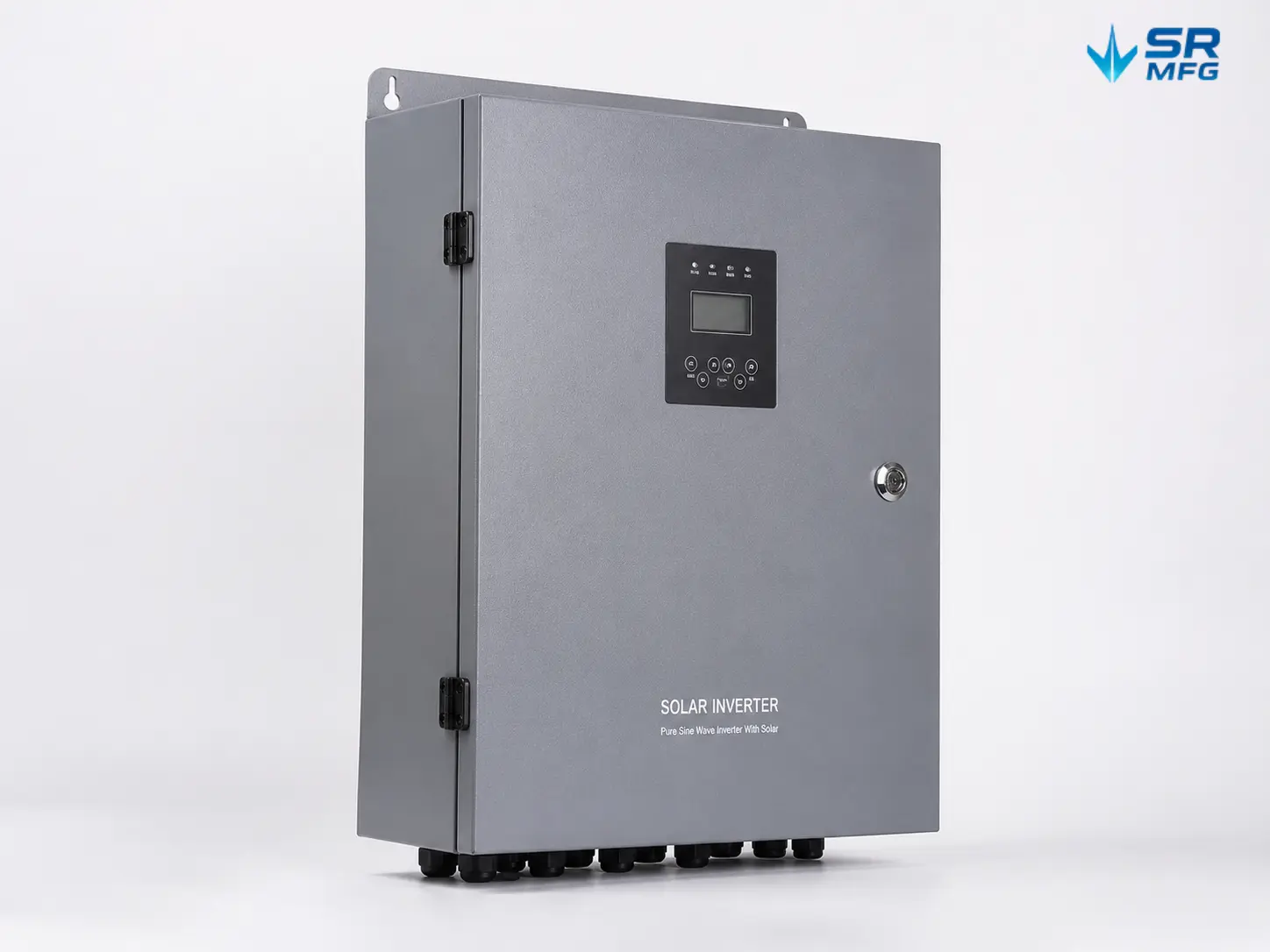

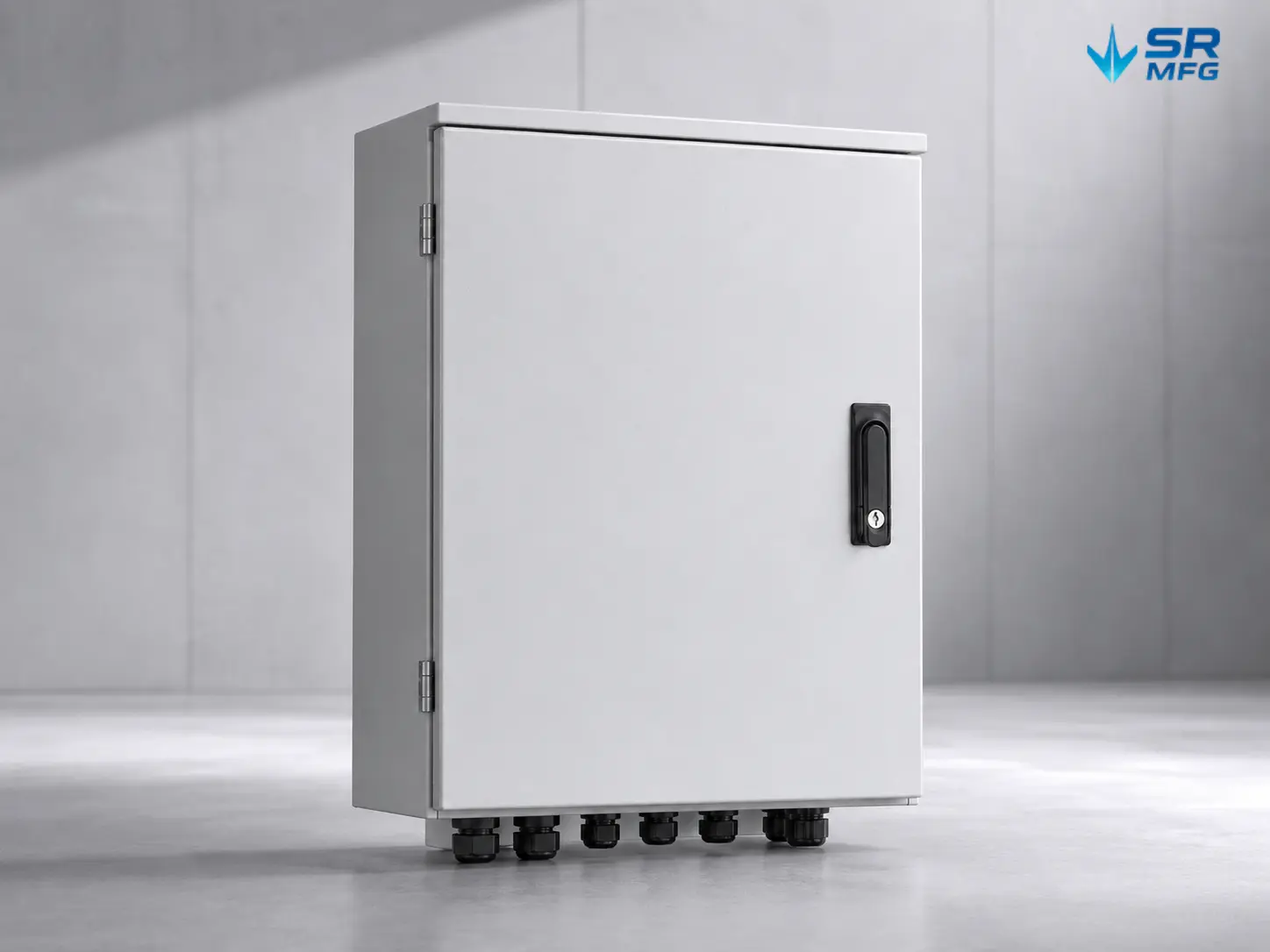

太陽光インバーター用板金筐体
SR MFGは太陽光インバータメーカー向けにカスタム板金筐体を提供しています, 、製品の信頼性の高い保護、強固な構造支持、効果的な熱管理を実現します。.
- 以下に基づいて製造 板金技術図面および3Dファイル または実物サンプル
- 各種に対応 サイズ、構造、材料厚さ、取付方法
- お客様と協力して設計 ケーブル引込穴、通気口、取付ブラケット、ドアパネル、内部取付プレート
- 構造は以下に合わせて調整可能 屋外、屋内、系統連系、ハイブリッドインバータ、エネルギー貯蔵システム用途
- お客様のバランスを支援 機能、コスト、生産効率、製品外観
| 材料 | アルミニウム、炭素鋼、亜鉛メッキ鋼板、ステンレス鋼 |
|---|---|
| 加工 | 組立、曲げ、レーザー切断、プレス加工、溶接 |
| 表面仕上げ | 塗装、研磨、粉体塗装 |
製品 詳細
太陽光インバータ板金筐体とは？
太陽光インバータ板金筐体は 太陽光発電設備向けのカスタム板金筐体製作. です。主に太陽光インバータシステムの内部部品を保護するために使用されます。.
筐体の内部には通常、以下のような部品があります PCB、パワーモジュール、端子、冷却ファン、フィルター、コネクタ. これらの部品は、インバータが長期的に安全かつ信頼性高く動作するために、強固な金属ハウジングを必要とします。.
太陽光インバータ筐体は通常、いくつかの主要な要件を満たす必要があります。.
保護
内部部品を物理的衝撃、取扱い時の応力、設置時の圧力から保護します。.
防塵・防水
短絡の原因となる可能性のある粉塵、粒子、湿気を遮断します。これにより、筐体が長期的な屋外使用により適したものになります。.
放熱
筐体は気流、通気経路、ファン取付をサポートする必要があります。これにより、インバータの過熱や動作停止を防ぎます。.
容易な設置
取付ブラケット、固定穴、構造的特徴が必要であり、設置をより簡単かつ効率的にします。.
ブランド外観と製品の一貫性
以下にとって OEMメーカーおよび電力設備ブランド, 、一貫した形状、表面仕上げ、色、ロゴ配置は、製品全体のイメージ向上に重要です。.
太陽光インバータ筐体の主要設計要件
以下の設計は 太陽光インバータ筐体 標準的な電気ボックスとは異なります。太陽光インバータは屋外で使用されることが多いですが、通常は強い直射日光を避け、放熱に十分なスペースを確保して設置する必要があります。.
電力変換は動作中に熱も発生します。そのため、筐体設計は以下の両方を考慮する必要があります 環境保護と熱性能.
| 設計要件 | 太陽光インバータにとって重要な理由 |
|---|---|
| 屋外保護 | 内部電子部品を雨、粉塵、気象暴露から保護します |
| 放熱 | パワーエレクトロニクス部品の安定動作をサポートします |
| 構造強度 | 筐体を設置、輸送、長期使用に耐えられるようにします |
| ケーブルとコネクタのレイアウト | 配線、設置、メンテナンスを容易にします |
| シーリング設計 | 屋外用途に求められるより高い保護等級をサポートします |
| 表面処理 | 耐食性と製品外観を向上させます |
材料
適切な材料の選択は重要です 性能、耐久性、コスト管理にとって の 太陽光インバータ板金筐体. 。一般的な材料オプションとその最適な用途は以下の通りです：
| 材料オプション | 最適な用途 |
|---|---|
| 亜鉛メッキ鋼板 | コスト重視の屋外または屋内インバータ筐体 |
| ステンレス鋼 | 過酷、多湿、または腐食性環境 |
| アルミニウム合金 | 耐食性に優れた軽量インバータハウジング |
| 冷間圧延鋼板 | 屋内または保護された設置環境、通常は表面処理付き |
表面処理オプション
太陽光インバータ筐体の板金仕上げは 外観だけでなく、はるかに大きな影響を及ぼします。筐体の耐食性、耐候性、屋外環境での使用寿命にも直接影響します。.
インバータ筐体の一般的な表面処理オプションは以下の通りです：
- 粉体塗装
板金筐体に最も広く使用されている塗装方法です。強い密着性、均一な被覆、優れた耐候性を提供します。. - ウェット塗装
特定の色合わせや多色仕上げが必要なプロジェクトに適しています。. - 陽極酸化処理
耐食性筐体部品向けのアルミニウム陽極酸化処理 は、アルミニウム部品の表面硬度と耐食性を向上させるために一般的に使用されています。. - ヘアラインまたは研磨
ステンレス鋼筐体に使用され、清潔で洗練された表面仕上げを実現します。. - カスタム色合わせ
お客様のブランド要件に応じて対応可能です。 RALカラーまたはPantoneカラー. - 塩水噴霧または耐食性試験
プロジェクトで屋外耐久性の検証が必要な場合に対応可能です。.
熱管理ソリューション
太陽光インバータは電力変換中に熱を発生します。この熱が効果的に除去されないと、内部部品が過熱し、以下の原因となる可能性があります 性能低下、使用寿命の短縮、または予期しないシャットダウン.
一般的な放熱ソリューションは以下の通りです：
- 通気開口部
自然な空気の流れを筐体内に通し、内部部品から発生する熱を除去します。. - ルーバー
空気の出入りを可能にしながら、水や粉塵の侵入を制限するのに役立つ角度付き通気カバー。. - ファンおよびフィルターの取り付け位置
強制空冷システム用の予約設置エリア。フィルターにより異物の侵入を防ぎます。. - ヒートシンク統合
パワーモジュール用ヒートシンクの取り付けスペースまたは接触面を提供します。 - 内部エアフロー空間
コンポーネント間に十分なクリアランスを確保し、筐体内部で空気が自由に流れるようにします。

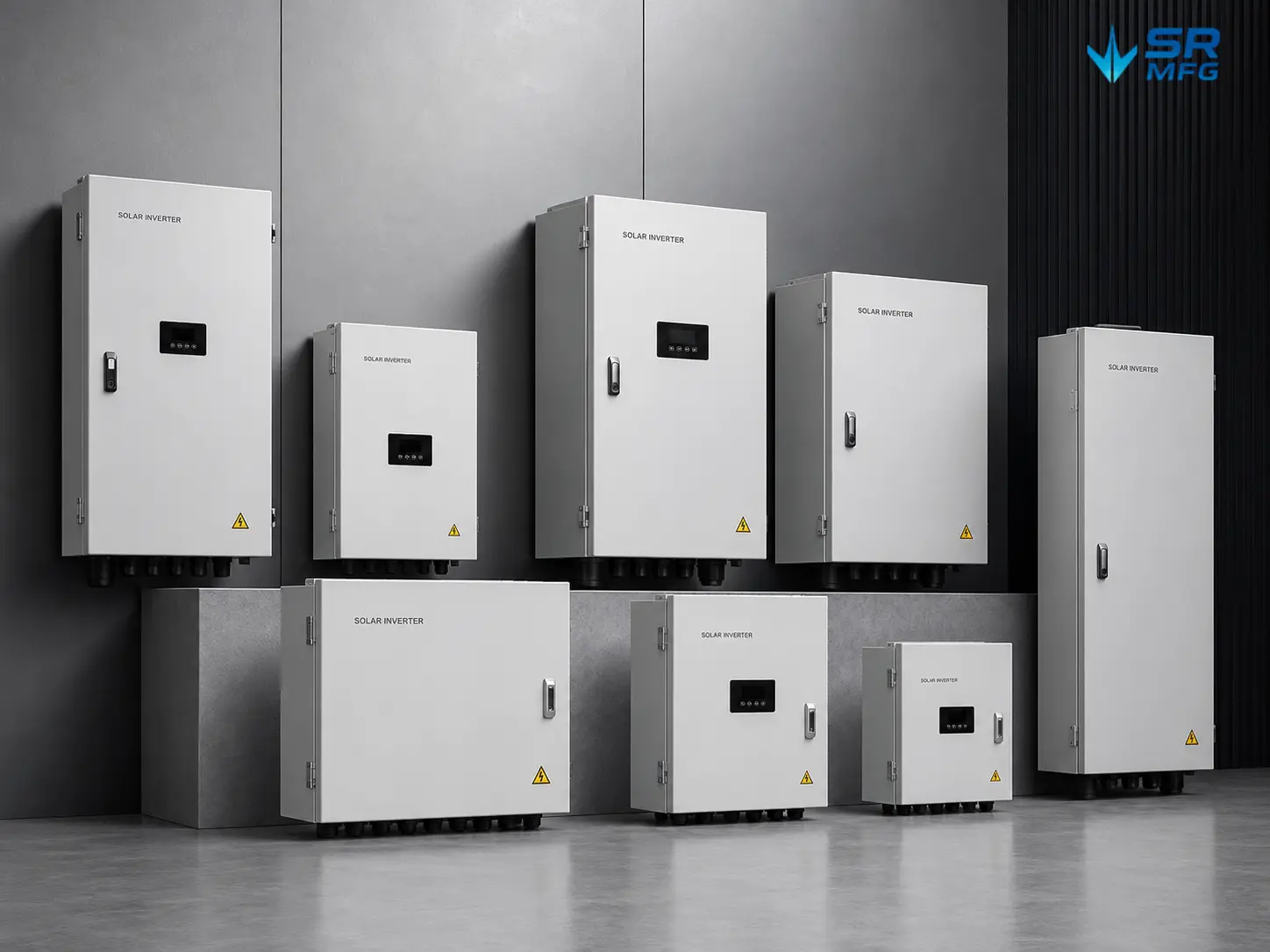

用途
太陽光インバータ筐体は、以下の用途で広く使用されています エネルギーおよび電力機器向け板金ソリューション。各用途において、サイズ、保護性能、放熱性、取り付け方法に関する要件が異なります。 SR MFGは、板金製インバータ筐体のカスタム製造を行っています お客様のプロジェクトの具体的なニーズに応じて。
| 用途 | 説明 |
|---|---|
| 住宅用太陽光インバータシステム | 家庭用屋根設置向けのコンパクト筐体。すっきりとした外観と省スペース設計を重視 |
| 商業用屋根設置太陽光システム | マルチストリングまたは三相インバータ用の大型筐体。放熱性と配線スペースをより重視 |
| 大規模地上設置型PV発電所 | セントラルインバータおよび発電所設備用の重型筐体。高い構造強度と耐候性が求められます |
| ハイブリッドインバータシステム | バッテリー管理機能付きインバータ向けに設計された筐体。マルチモジュール設置レイアウトに対応 |
| 蓄電キャビネット | バッテリー管理システムおよび電力変換ユニット用の金属構造物。内部隔壁とケーブル管理を重視 |
| 屋外電力制御ユニット | 配電設備用の屋外制御ボックス筐体 は、チャージコントローラー、コンバイナボックス、配電設備に使用され、保護等級と柔軟な設置を重視 |

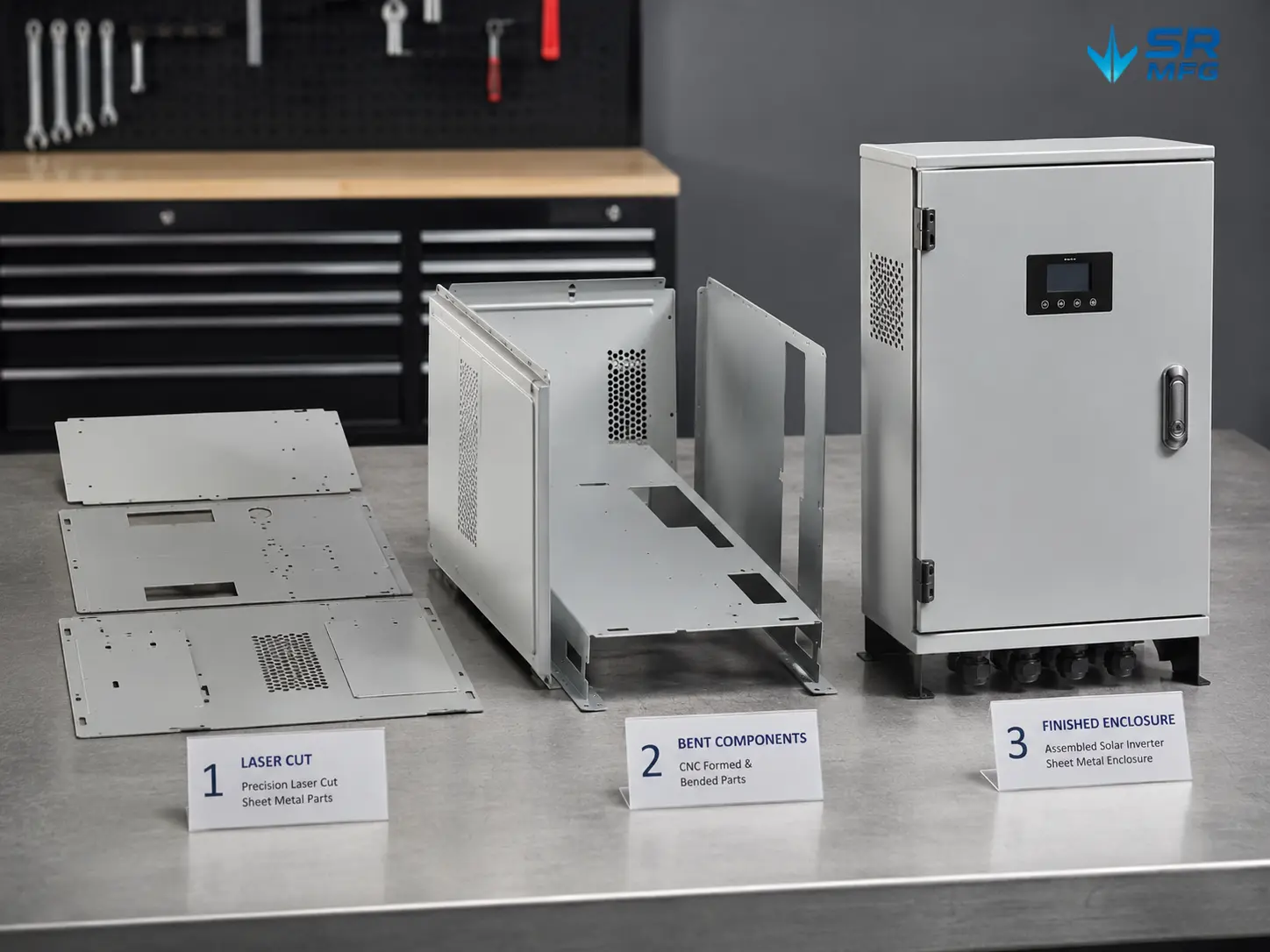

当社の製造能力
SR MFGは、製造プロセス全体をサポートします 太陽光インバータ板金筐体の図面レビューから完成品の梱包・出荷まで。
当社の生産プロセスは以下の通りです：
図面レビューとDFMサポート
当社は以下をレビューします 板金DFMレビューと最適化 必要に応じて提案を行います。
レーザー切断またはパンチング
承認された設計に従って、板金ブランクを正確に切断します。
曲げ加工・成形
CNCプレスブレーキを使用して、平板な板金ブランクを三次元の筐体構造に曲げ加工します。
溶接・組立
パネルを接合し、必要に応じてブラケット、スタッド、内部金具を追加します。
研削および表面処理
溶接部を研削し、次の仕上げ工程に向けて表面を整えます。
粉体塗装またはその他の表面処理
保護性能と一貫した製品外観を提供するため、選択された表面仕上げを施します。
検査および梱包
筐体出荷前の品質管理および検査 完成した筐体の梱包・出荷前に、寸法、塗装品質、組立適合性を確認します。
よくある質問
カスタム太陽光インバータ筐体の見積もりには、どのようなファイルが必要ですか？
当社は以下を受け付けています 完全な寸法記入と公差指定を伴う2D図面（GD&T推奨） DWG、DXF、PDF形式、および 3Dファイル STEP、IGES、SLDPRTなど。また、材料の種類、板厚、表面処理、数量、および以下のような特別な要件もご提供ください IP等級または組立要件。詳細を多くご提供いただくほど、見積もりが迅速かつ正確になります。
SR MFGは、サンプルに基づいて太陽光インバータ筐体を製造できますか？
はい。実物サンプルをお送りいただければ、当社チームが確認・測定し、製造開始前に承認いただくための生産図面を作成します。これは、既存製品をお持ちで新しい生産サプライヤーを必要としているバイヤーにとって一般的な選択肢です。
筐体を屋外設置用に設計できますか？
はい。設置環境と目標とする保護等級に応じて、適切な材料の選定、耐候性仕上げの適用、シーリング機能の追加により、屋外インバータ筐体を製作できます。詳細は設計レビュー段階で確認されます。
ケーブル穴、ブラケット、取り付けプレートをカスタマイズできますか？
はい。これらは当社が対応する最も一般的なカスタム要件の一つです。ケーブルグランドの位置、ブラケット形状、マウンティングプレートのレイアウト、コネクタ用カットアウトは、お客様の図面仕様に合わせてすべてカスタマイズ可能です。
太陽光発電インバータ用板金筐体のコストに影響する要因は何ですか？
コストは、材料の種類と板厚、筐体サイズ、構造の複雑さ、表面処理の要件、寸法公差、注文数量、組立の複雑さに影響されます。詳細な図面と明確な数量計画をご提供いただくことで、より競争力のあるお見積りが可能になります。
試作および量産に対応していますか？
はい。当社は両方に対応しています 設計検証用の試作生産 ±0.1° 長期供給用のバッチ生産。多くのお客様は試作バッチから始め、設計が確定した後に大規模な生産注文へ移行されます。
