屋外セルフサービスキオスク筐体

当社は、屋外環境に設置されるセルフサービス端末、デジタルサイネージ、決済端末、情報表示機器向けに設計された、冷延鋼板、亜鉛メッキ鋼板、304 / 316ステンレス鋼、アルミニウム合金製のカスタム屋外キオスクキャビネットを製造しています。

主な対応能力:

  • 筐体材質: 冷間圧延鋼板 / 亜鉛メッキ鋼板 / SS304 / SS316 / アルミニウム合金 — 設置環境に合わせて選定
  • 保護等級: IP54 ~ IP66 — 雨や粉塵からの保護に加え、洗浄環境に適したオプションもご用意
  • カスタム製作: 寸法、ディスプレイ切り欠き、周辺機器用開口部、内部レイアウト、ブランディング — すべてお客様の図面に基づき製造
  • 耐破壊構造: 強化ガラスまたは合わせ安全ガラス、隠しヒンジ、不正開封防止金具
  • 熱管理: 自然換気、フィルター付きファン区画、日よけ、ヒーター設置対応

主な用途: セルフサービス端末、屋外デジタルサイネージ、決済端末、案内表示ディスプレイ、セキュリティ端末、EV充電インターフェース端末。

リードタイム: 試作品:7–15 営業日 · 量産:20–35 営業日

製品詳細

仕様 値 / 範囲
筐体シート厚 1.2 mm / 1.5 mm / 2.0 mm、キャビネットサイズに応じて調整
ドアパネル厚 1.5 mm / 2.0 mm / 2.5 mm
取付プレート厚 1.5 mm / 2.0 mm、亜鉛メッキ鋼板またはステンレス鋼
シート厚・サイズ推奨 ≤800 mm:1.2 mm · 800~1500 mm:1.5 mm · ≥1500 mm:2.0 mm以上
最大単品サイズ 最大2200 × 1200 × 800 mm(W × D × H);それ以上のサイズは分割組立にて製造可能
最小カスタムサイズ 200 × 200 × 150 mm、設計審査に基づく
レーザーカット公差 ±0.1 mm
CNC曲げ加工公差 ±0.15 mm
組立公差 ±0.2 mm
粉体塗装膜厚 標準60~80 µm DFT / 強化屋外グレード100~120 µm DFT
耐食性(塩水噴霧)性能 (ASTM B117) 標準500時間 / 強化システム1000時間以上
IP保護等級 IP54 / IP55 / IP65 / IP66、IEC 60529に基づき試験
耐衝撃性等級 IK08、標準強化ガラス / IK10、合わせガラス / IK10+、ポリカーボネートオーバーレイ
使用温度範囲 標準 −20°C~+55°C / 拡張 −30°C~+60°C / 加熱およびアクティブ冷却による −40°C~+70°C
耐風圧性能 標準設置最大120 km/h / 強化設置最大150 km/h
ディスプレイ互換性 10″~65″、ディスプレイモデルおよびVESAマウント互換性に基づくカスタム開口部対応
周辺機器用切り欠き対応 バーコードスキャナ / レシートプリンタ / カードリーダー / NFCリーダー / コイン投入機 / カメラ / スピーカー / 指紋モジュール
自然換気 サイドルーバー + 取外し可能なG4グレードダストフィルター
強制換気 ファン室確保、フィルター付き吸気 + 排気、IP55以上定格の軸流ファン
ドア開保持角度 90°、一体型ヒンジ機構
接地 IEC 60204-1に準拠した内部接地端子+接地点
認証 ISO 9001 · CE (EN 62208) · RoHS · UL、ご要望に応じて対応可能
試作品リードタイム 7~15営業日
量産リードタイム 20~35営業日、数量と複雑さにより変動
最小注文数量 試作:1個 · 量産:プロジェクトによる
梱包 段ボール+EPEフォーム/木箱/合板パレット、輸出標準仕様



筐体構造 — 3つの機能ゾーン

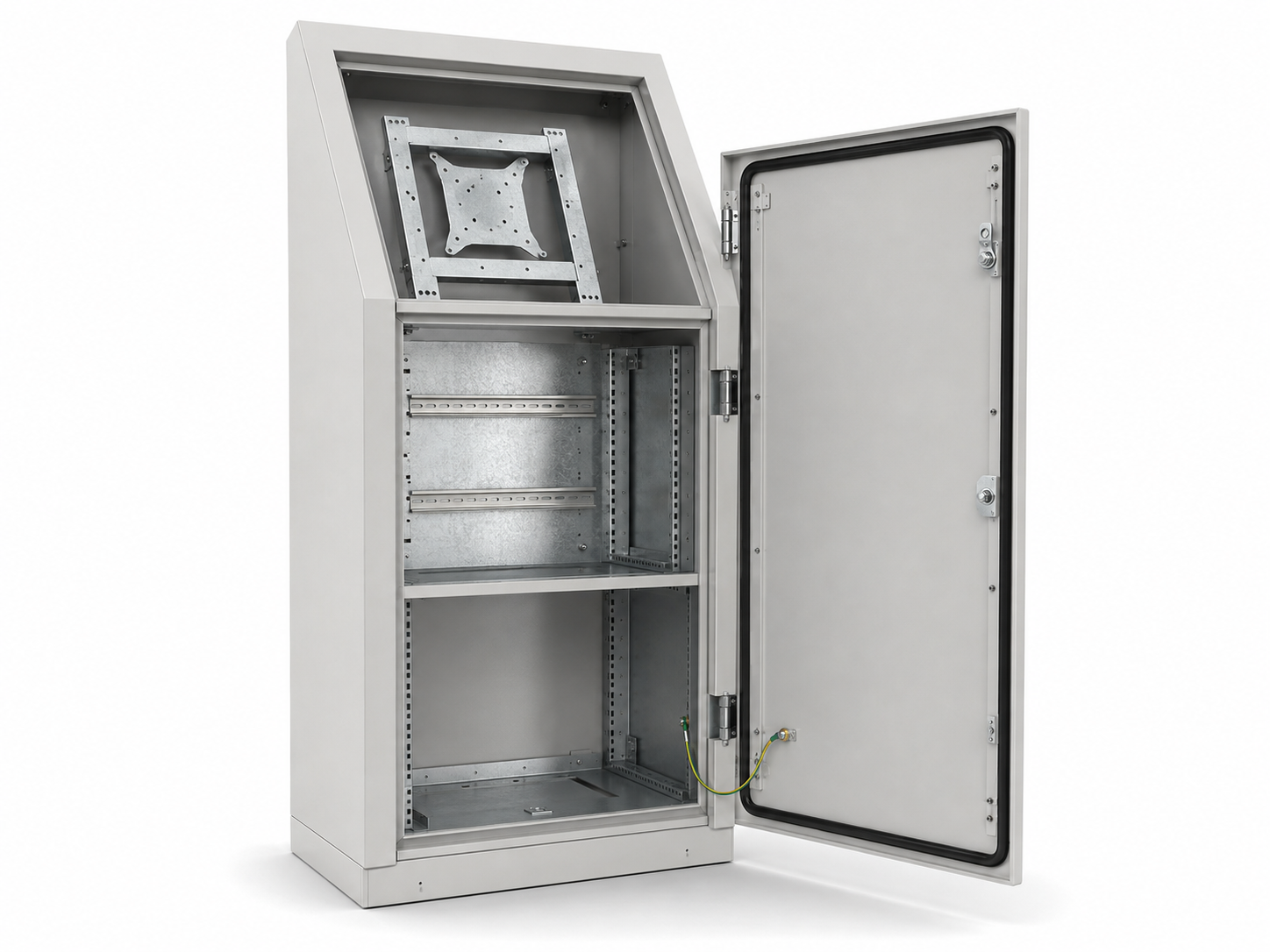

ディスプレイ、機器、サービス区画を備えた屋外キオスクキャビネット

画像は、筐体内部の上部ディスプレイエリア、中央機器区画、下部サービス区画を示しています。

当社が製造するすべての屋外セルフサービスキオスク金属筐体は、3つの独立した機能ゾーンを中心に設計されています。このレイアウトは外観のためではなく、密閉された屋外筐体内の電子機器、配線、メンテナンスアクセスの実用的な要件を満たすために設計されています。

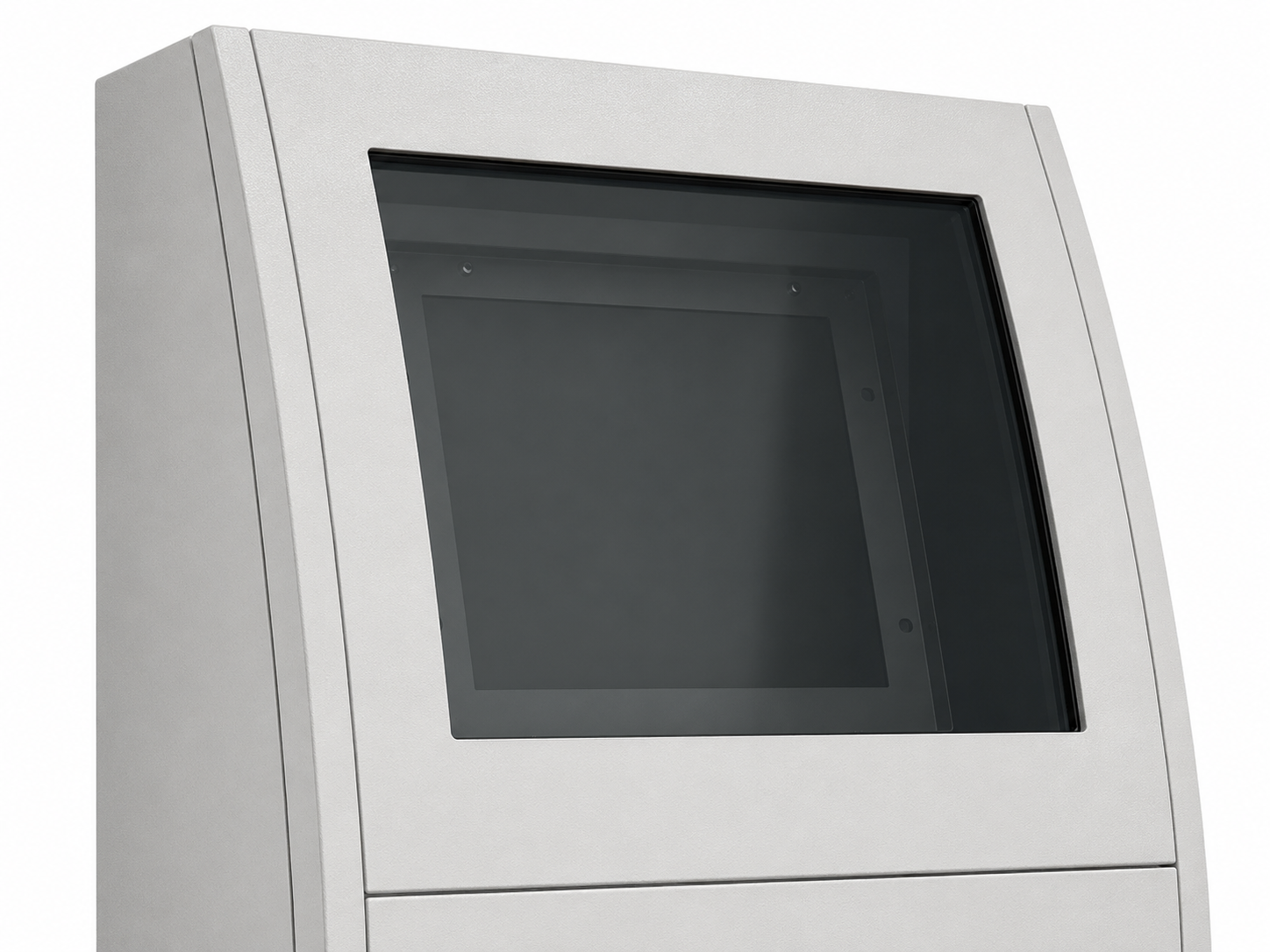

上部ゾーン — ディスプレイ取付エリア
筐体の上部前面はディスプレイを中心に設計されています。お客様の画面寸法に合わせて切り欠きを作成し、一般的なディスプレイサイズは10″~65″です。傾斜した前面パネルを使用して、直射日光によるグレアを低減し、屋外での視認性を向上させることもできます。VESA対応のディスプレイブラケットは、溶接または筐体内部への設置が可能です。セキュリティ要件に応じて、強化ガラス、合わせ安全ガラス、またはポリカーボネートを使用し、ディスプレイを保護しながら良好な光学的透明性を維持する防水密閉型ビューウィンドウを作成できます。

中間ゾーン — 機器区画
機器区画はディスプレイの背面または下部にあります。あらかじめ打ち抜かれたケーブル配線穴、DINレール取付ポイント、内部シェルフを使用して、産業用PC、メディアプレーヤー、ルーター、コントロールボードを設置できます。この領域はディスプレイ区画と構造的に分離されており、独立した熱管理が可能です。内部ケーブルダクトは配線を整理し、ケーブルが気流経路を妨げるのを防ぎます。

下部ゾーン — サービス区画
キャビネットの底部には施錠可能なサービス区画があります。電源装置、UPS、サーマルプリンター、コインアクセプター、その他のアプリケーション固有の機器を収容できます。90°ドア開保持機構付きのヘビーデューティヒンジにより、メンテナンス中にドアを開いたままにできます。据え置き型モデルには調整可能脚を装備でき、壁掛け型モデルはアンカーブラケットを使用して取付面に固定します。

この3ゾーン構造により、設置およびメンテナンス担当者は他のエリアに影響を与えることなく、1つのエリアを独立して保守できます。また、製造も簡素化されます — 3つのゾーンは最終統合前に個別に製造・組立が可能です。

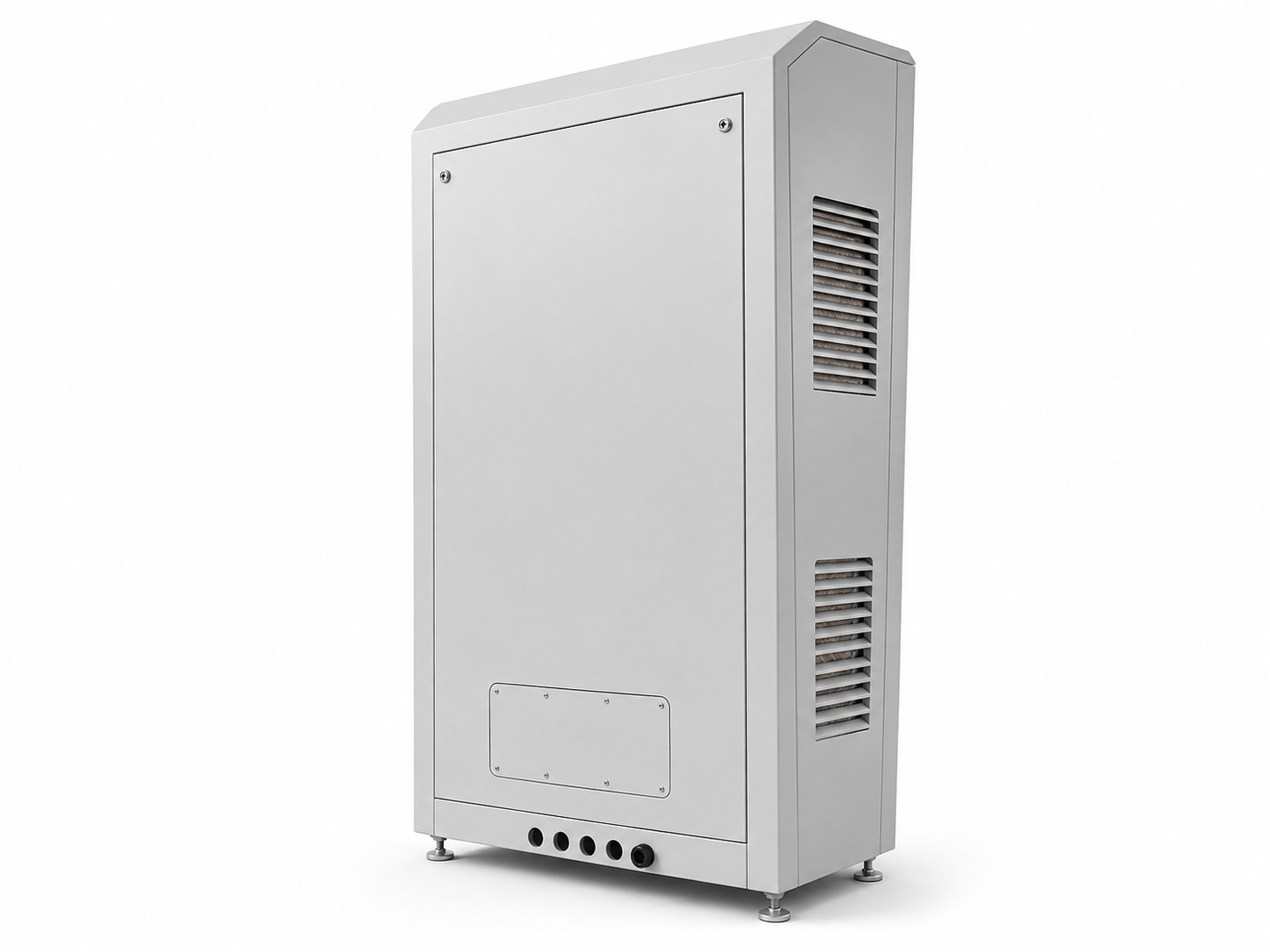

標準構成

各筐体には以下の部品が取り付けられた状態で納品されます:

カスタム屋外キオスク筐体に組み込まれた標準コンポーネント

画像は、標準的な取付プレート、ガスケット、ヒンジ、ロック、換気、接地、ケーブル入口コンポーネントを示しています。

  •  溶接鋼フレーム構造、全溶接シームは平滑に研磨
  •  内部取付プレート、材料選択に応じて亜鉛メッキ鋼またはステンレス鋼製

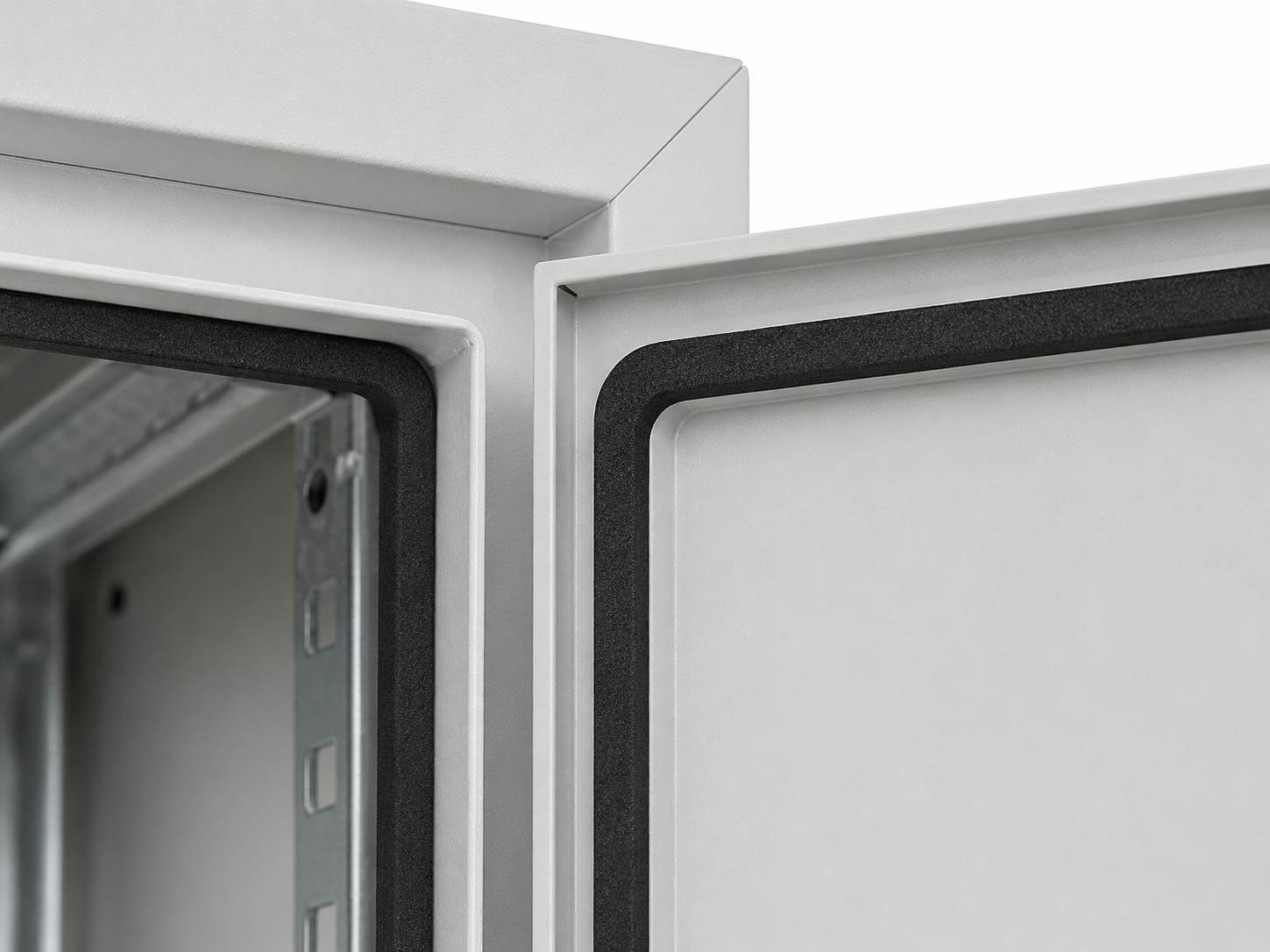

  •  EPDMフォームガスケット — IP保護のための連続周囲シーリング
  •  セキュリティロック、三角ロック、Yaleロック、または電子ロックが利用可能
  •  90°ドア保持機構付きヘビーデューティヒンジ
  •  電気安全要件を満たす接地端子および接地点
  •  取外し可能な防塵フィルター付きルーバー換気開口部

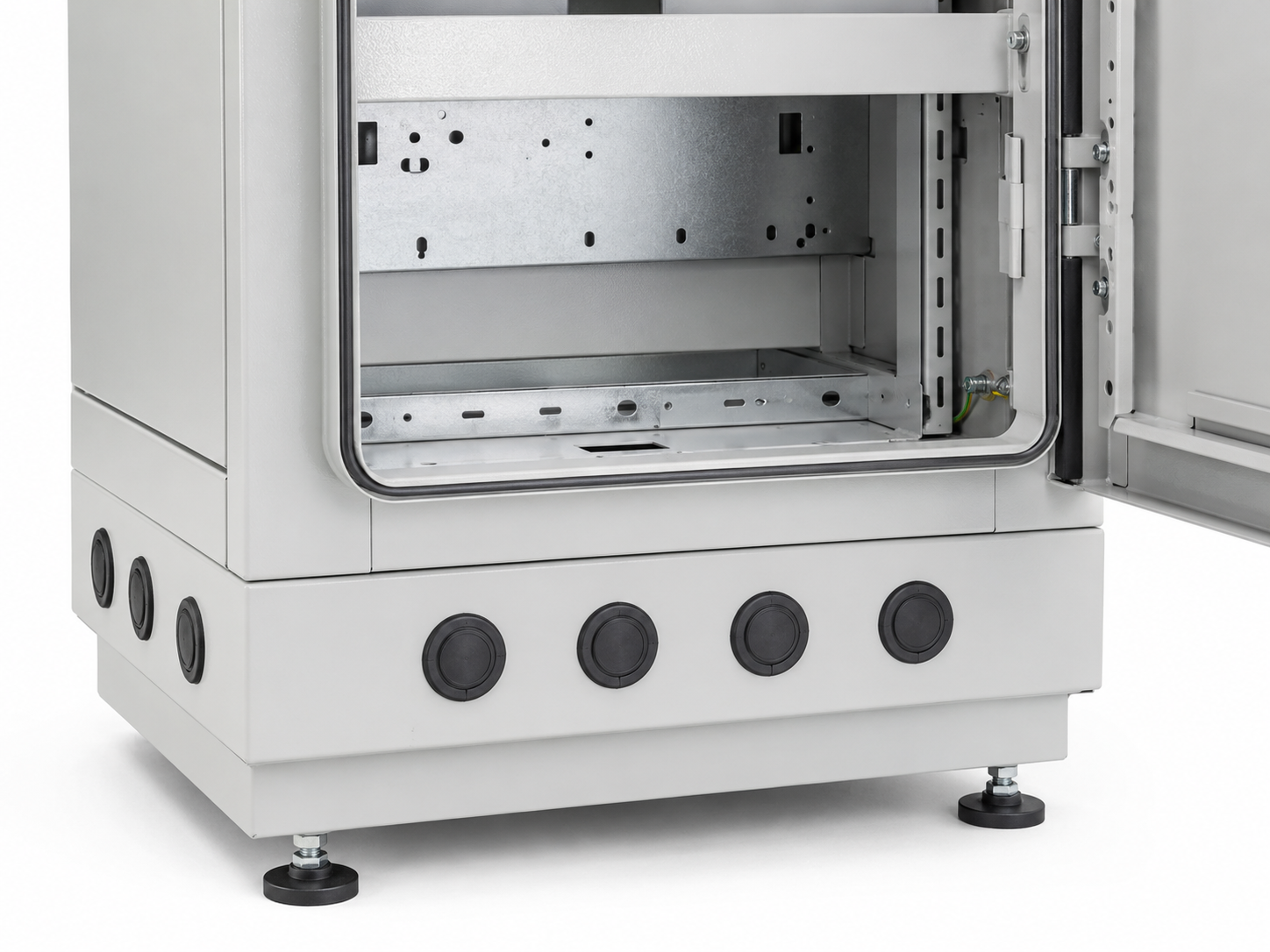

  •  ゴムグロメット付きケーブル引込ノックアウト、位置と数量は図面に従って配置
  •  床置き型モデル用調整可能な脚、壁掛け型モデル用取付ブラケット
  •  メンテナンス中にドアを開位置に固定するドアステー

見積段階で以下も追加可能です:フィルター付きエアインレット付きファンアセンブリ、上部サンシェード、内部DINレール、ケーブルグランド、サージプロテクター、サーモスタット制御ヒーター。

材料選定ガイド — 設置環境への適合

鋼、ステンレス鋼、アルミニウムを含む屋外キオスクキャビネットの材料オプション

画像は、屋外キオスクキャビネットの製造に使用できる主な板金材料を比較しています。

適切な筐体材料の選定は、屋外キオスクプロジェクトにおいて最も重要な決定の一つです。誤った材料を選択した結果は、通常初日に現れるものではありません。代わりに、腐食、孔食、または塗膜劣化が2~3年の使用後に発生し、最終的にキャビネットの完全性に影響を与える可能性があります。

材料 典型的な環境 推奨IP定格 説明
冷間圧延鋼 (SPCC) + 粉体塗装 屋内/遮蔽された屋外環境 IP54~IP55 最低コスト。屋外で使用する場合は、乾燥膜厚60~80 µmの高品質粉体塗装が必要です。海岸部または工業腐食環境には適していません。
亜鉛メッキ鋼 (SGCC) + 粉体塗装 一般的な屋外/都市型設置 IP55~IP65 亜鉛メッキ下地は粉体塗装下に犠牲亜鉛保護層を提供します。この二重層保護システムは、穏やかな気候において使用寿命を延長します。
SUS304ステンレス鋼+不動態化処理または粉体塗装 屋外/湿潤/軽工業環境 IP65~IP66 酸化クロム不動態層が大気腐食に対する耐性を提供します。ほとんどの屋外環境に適していますが、海岸部または化学腐食性エリアには推奨されません。
SUS316ステンレス鋼+不動態化処理 海岸 / 海洋 / 化学 / 高塩化物環境 IP66 2~3%のモリブデン添加により、塩化物による孔食および隙間腐食への耐性が向上します。海水から5km以内の設置、または化学環境での使用に推奨されます。
アルミニウム合金(5052 / 6061)+ 陽極酸化処理または粉体塗装 重量重視 / 壁掛け / 移動式機器 IP54~IP65

鋼鉄の約3分の1の重量です。自然酸化皮膜が基本的な耐食性を提供し、Type IIまたはType III陽極酸化処理により硬度と耐摩耗性をさらに向上させることができます。

都市部の街路、ショッピングセンター、交通ハブにおけるほとんどの従来型屋外キオスクプロジェクトでは、粉体塗装を施した亜鉛メッキ鋼板が、コスト、耐久性、加工柔軟性の最適なバランスを一般的に提供します。

設置場所から海水が直接見える場合、316ステンレス鋼へのアップグレードを推奨します。材料コストは高くなりますが、腐食により故障した筐体全体を交換する方がはるかに高額です。

異なる筐体材料を使用した都市部および沿岸環境向け屋外キオスクキャビネット

画像は、都市部に設置された粉体塗装亜鉛メッキ鋼製キオスクと、沿岸部に設置された316ステンレス鋼製キオスクを比較しています。

熱管理 — 屋外環境における電子機器の保護

防風雨屋外キオスクキャビネット内部の熱管理システム

画像は、キオスクキャビネット内部の自然換気、フィルター付きファン換気、日よけ、ヒーター設置スペースを示しています。

直射日光下では、屋外キャビネットの内部温度は周囲温度より15~25°C上昇する可能性があります。電子部品も継続的に熱を発生します。適切な熱管理がなければ、部品の劣化と故障が早まり、ディスプレイの輝度も低下します。

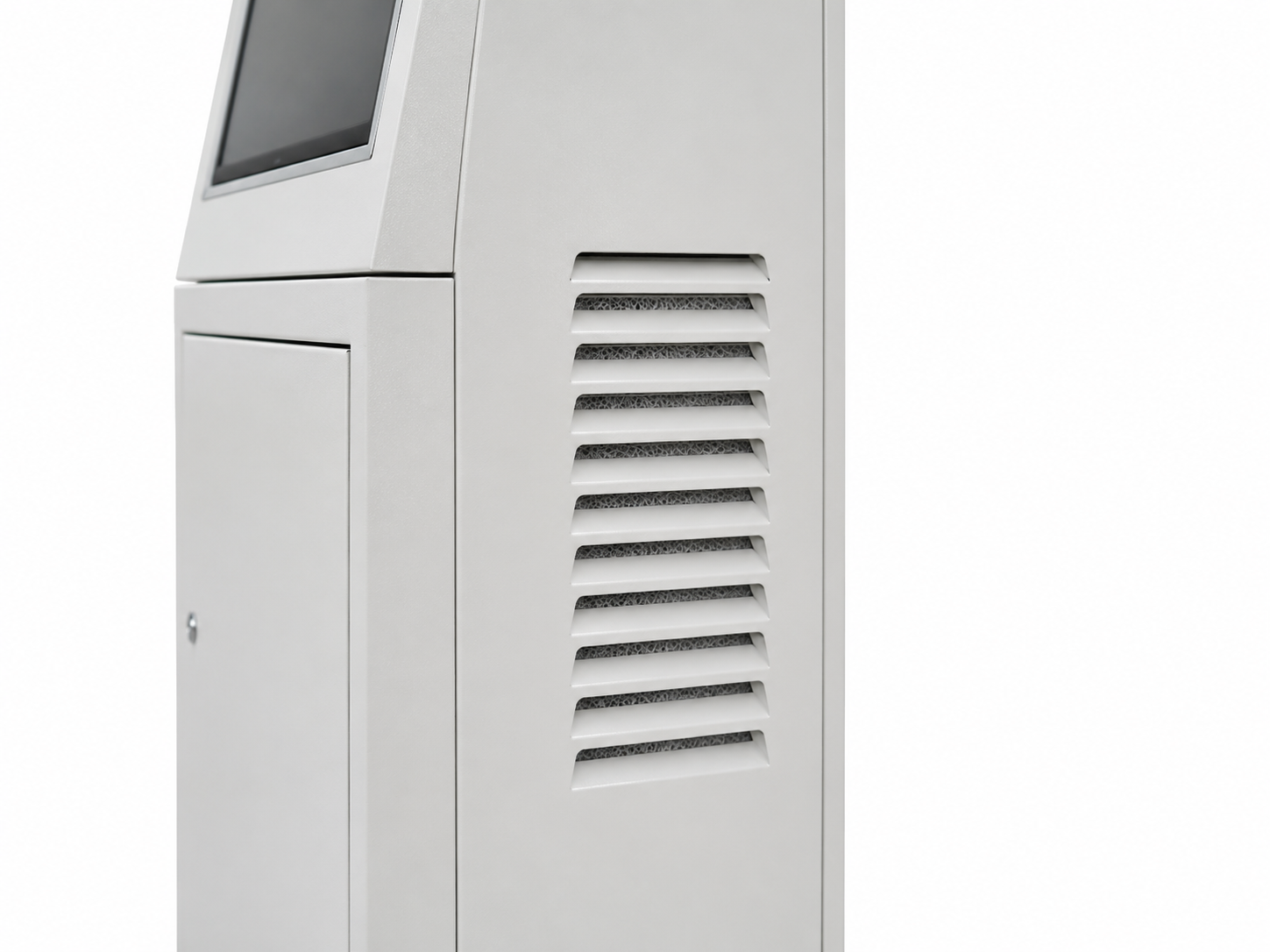

自然換気
ルーバー付き通気口はキャビネットの対向する側に配置され、クロスフロー換気を実現します。各通気口には、取り外し可能なG4グレード以上の防塵フィルターが装備されています。この構成は、外気温が35°Cを下回り、内部電子機器の総発熱量が100 Wを下回る温和な気候に適しています。

強制換気
発熱量が多い場合や高温地域では、キャビネットに予備のファン区画を設けることができ、下部にフィルター付き吸気口、上部に排気口を配置します。少なくともIP55の定格を持ち、屋外での連続運転に適した軸流ファンを推奨します。ファン速度はサーモスタットで制御でき、涼しい時期にはノイズとエネルギー消費を削減できます。

日よけと雨よけキャノピー
キャビネット上部に溶接またはボルト留めされた日よけは、前面への日射を約40–60%削減できます。壁掛け設置の場合、上部キャノピーを延長して、日よけと雨よけの両方を提供することもできます。

ヒーター設置
冬季の気温が−20°C未満に低下する設置場所では、結露を防止し、LCDディスプレイを通常の動作温度範囲内に保つため、サーモスタット制御の内蔵ヒーターを追加できます。加熱出力は、筐体の内部容積と目標最低温度に基づいて算出されます。

熱管理システムは、カスタム板金加工段階で筐体構造に直接組み込まれます。換気開口部は溶接前にレーザーカットされ、ファン取付穴は事前にパンチングされ、ファン電源ケーブルの配線経路はメイン配線と同時に計画されます。閉じた筐体が完成した後に追加されるのではありません。

屋外キオスクキャビネットに加工されたレーザーカット通気孔およびファン開口部

画像は、板金加工中に組み込まれた換気開口部、ファン取付穴、ケーブル配線機能を示しています。

セキュリティ設計 — 公共空間への展開に向けた設計

屋外セルフサービスキオスクキャビネットの耐破壊セキュリティ機能

画像は、隠しヒンジ、補強されたロック部、安全ガラス、いたずら防止ファスナー、保護されたケーブル入口を示しています。

屋外機器用途や公共エリアで使用されるキオスク筐体は、管理された工場環境で使用される産業用筐体とはまったく異なるセキュリティリスクに直面します。設計は、機会的な破壊行為を抑制しつつ、認可された保守担当者による日常のメンテナンスを困難にしないものでなければなりません。

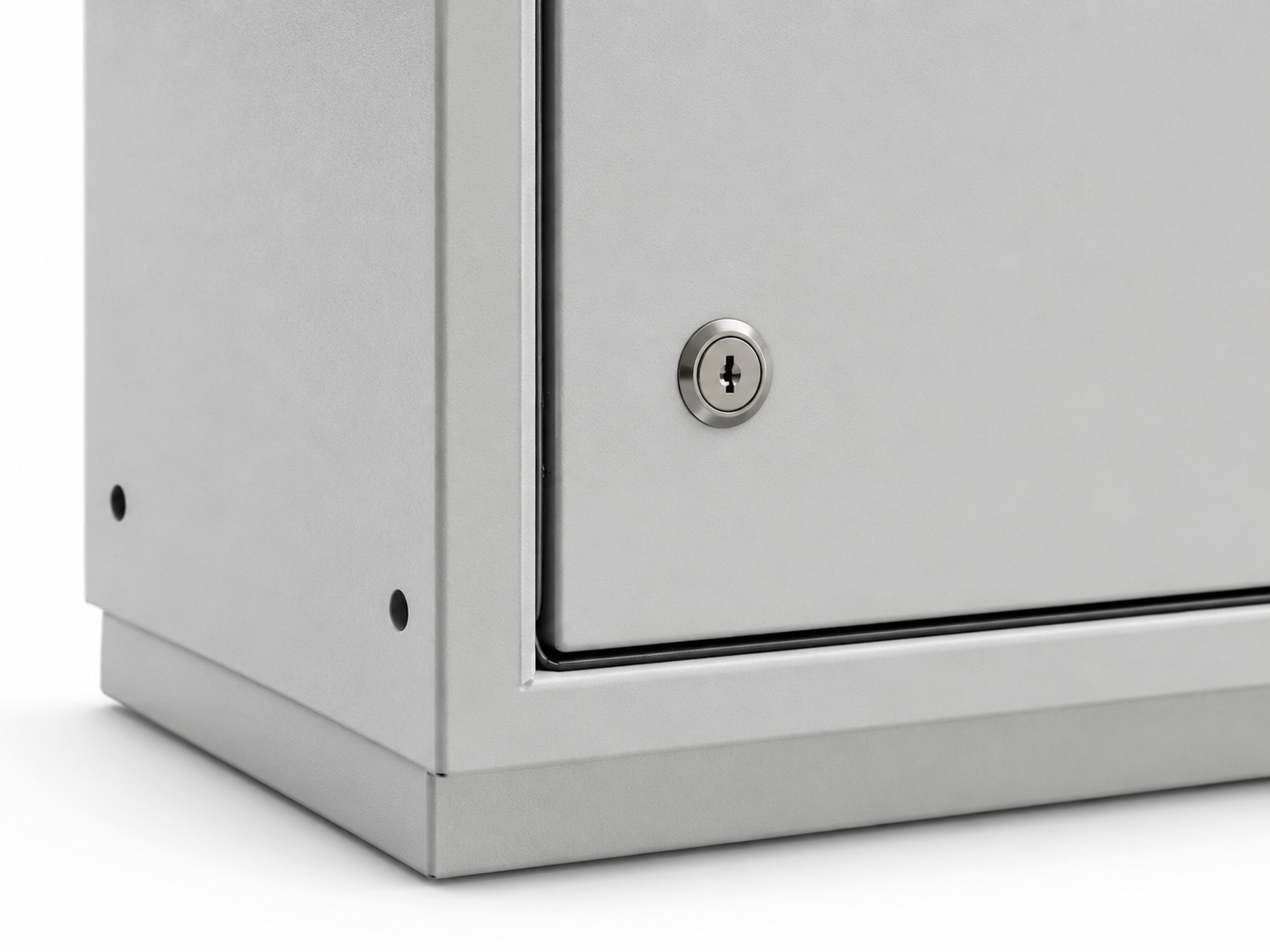

ロックシステム
異なる導入シナリオ向けに3種類の標準ロックタイプをご用意しています。ヨーロッパの公共インフラで一般的に使用される三角錠、標準的な商業プロジェクトに適したYale錠、アクセスログとリモート認証を必要とするネットワーク機器に適した電子錠です。すべてのロックは、キー共通管理またはキー個別管理に設定できます。

こじ開け防止構造
隠しヒンジにより、ヒンジピンが外部に露出せず、バーレバーの明らかなてこの支点がなくなります。補強されたラッチプレートは、衝撃荷重をロック位置に集中させることなく、ドアフレーム全体に分散します。高リスクの場所では、3点カムロックを使用して、ドアの上部、中部、下部を同時に固定できます。

透明パネルオプション
標準の5–8 mm 強化ガラスは一般的な衝撃に耐えられます。より高リスクの環境では、積層安全ガラスを使用できます。これは、ガラス、ポリカーボネート、ガラスの複合構造で、破損しても完全な状態を保ちます。防眩コーティングにより、屋外の反射を減らし、光学的透明性を維持したまま視認性を向上させることができます。

いたずら防止ファスナー
外部ファスナーには、センターピン付きセキュリティTorx、ピン六角、二穴ネジなどの非標準ドライブタイプを使用できます。一般的な工具では簡単に取り外すことができないため、不正な分解のリスクを低減します。

ケーブルのセキュリティ
ケーブルの引き込みは、隠しケーブルダクトや地中導管を通すことができます。露出した設置では、防護ケーブルや改ざん防止ケーブルグランドを使用して、ケーブルの盗難や故意の切断のリスクを低減できます。

よくある質問

試作注文は1個から可能です。量産のMOQはキャビネットのサイズ、材質、複雑さによって異なり、プロジェクトごとにお見積りいたします。

図面承認後、試作には7~15営業日が必要です。量産には数量と構成に応じて20~35営業日が必要です。

はい。DXF、DWG、PDFなどの2Dファイル、およびSTEP、IGESなどの3Dファイルに対応しています。コンセプトや参考サンプルのみをお持ちの場合でも、当社のエンジニアリングチームが生産図面の作成を支援いたします。

IP55は、雨風が直接当たらない屋外環境における推奨最低定格です。完全に露出した屋外環境にはIP65を推奨します。豪雨、洗浄、または海岸環境にはIP66を推奨します。設置場所に基づいて適切な定格の選定をお手伝いいたします。

はい。マウンティングプレート、DINレール、ケーブルダクトなどの内部ハードウェアの取り付けが可能です。また、配線、ファンやロックの取り付け、出荷前の機能試験も実施し、現場での設置時間を短縮します。
