カスタムソーラーインバーター取付ブラケット

ストリングインバータ、中央集約型インバータ、マイクロインバータ向けのカスタム板金取付ブラケットをご提供します。使用可能な素材には、亜鉛めっき鋼、アルミ合金、ステンレス鋼があり、壁掛け、ポールマウント、地上設置のフレーム構成が可能です。· 荷重容量:インバータ重量5 kgから150 kgに対応するよう構造設計

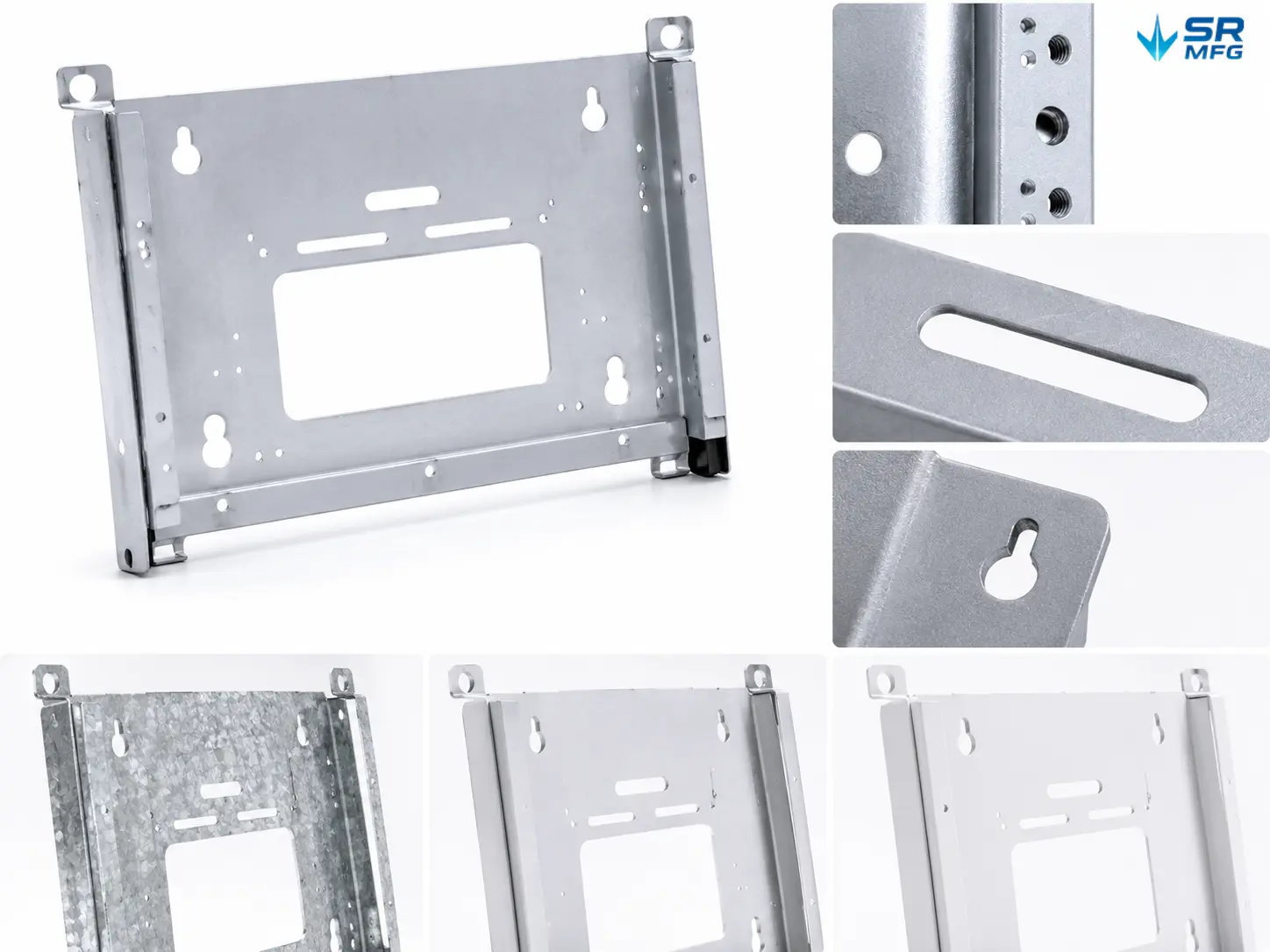

  • 穴レイアウト:インバータ背面プレート図面に従いCNCパンチング加工を行い、穴位置公差は±0.2 mm
  • 表面仕上げ:溶融亜鉛めっき(≥85 μm)、アルマイト処理、または粉体塗装から、プロジェクトの環境に応じて選択
  • 熱管理:ブラケットのスタンドオフ間隔と通気機能により、インバータ筐体周囲の気流を維持
  • 製造:図面をお送りいただければ、24時間以内にカスタム見積もりをご提供します
加工

組立、曲げ、レーザー切断、プレス加工、溶接

表面仕上げ

陽極酸化処理、不動態化処理、粉体塗装

製品詳細

仕様 詳細
母材 亜鉛メッキ鋼(Q235B / Q355B)/ アルミニウム合金(6061-T6 / 6063-T5)/ ステンレス鋼(SUS304 / SUS316)
板厚 1.5 mm~6.0 mm、荷重要件に応じて選定
安全使用荷重 最大30 kg / 60 kg / 100 kg / 150 kg、取付方法および材質による
設計風荷重 最大60 m/s(216 km/h)— 現場別のエンジニアリング設計対応可能
設計積雪荷重 1.0~2.5 kN/m²、キャノピー角度および材質による
穴位置公差 ±0.2 mm、CNCパンチングまたはドリル加工
スタンドオフクリアランス 取付面から標準≥100 mm / カスタム間隔対応可能
通気開口面積 インバーターの定格出力1 kWあたり0.05 m²以上
表面処理 — 溶融亜鉛メッキ 溶融亜鉛メッキ、亜鉛皮膜≥85 μm、EN ISO 1461
表面処理 — 陽極酸化処理 タイプIII硬質陽極酸化処理、25~50 μm、MIL-A-8625
表面処理 — 粉体塗装 ポリエステル / エポキシ、60~80 μm DFT、ご要望に応じてRAL色対応可能
耐塩害性能 溶融亜鉛メッキ≥500時間(ASTM B117)/ 海洋グレード仕様≥1,000時間
使用温度 −40°C~+85°C
締結具仕様 標準ステンレス鋼A2-70 / 海洋環境用A4-80、M8~M16
異種金属腐食絶縁 EPDM絶縁パッド、ナイロンスリーブ付き締結具、陽極酸化アルミワッシャー
熱膨張設計 壁接続部にスロット付き取付穴
耐振動性 IEC 60068-2-6に準拠した設計
取付構成 壁面取付 / ポール取付(1.5″~3″管径対応)/ 地面設置フレーム
傾斜範囲 指定角度で固定 / 0°~90°で調整可能
設計使用寿命 構造25年 / 塗装10年保証
製造プロセス レーザー切断、CNCパンチング、曲げ加工、溶接、タップ加工
試作リードタイム 7~15営業日
量産リードタイム 15~30営業日
ドキュメント MTC、皮膜厚さ報告書、寸法検査報告書



インバーターの信頼性のために設計 — 単なる普通のブラケットではない

太陽光インバーターは太陽光発電システムの制御中枢です。直流電力を交流電力に変換し、系統連系を管理し、屋外で最大25年間連続運転することが求められます。インバーターを固定するブラケットは、静荷重、風荷重、繰り返しの熱サイクルに耐え、インバーター自体の放熱を妨げないものでなければなりません。そうでなければ、想定耐用年数に達するはるか前にシステム性能が低下し始める可能性があります。

本製品は、お客様の特定のインバータモデルの取付穴パターンとプロジェクトの環境要件に合わせて、カスタム板金加工により製作された専用のインバータ取付ブラケットです。亜鉛めっき鋼、アルミ合金、またはステンレス鋼で、壁掛け、ポールマウント、地上設置のフレーム構造を製造し、設置場所の腐食区分に合わせて表面処理を選択します。

壁掛け型、ポール取付型、地上設置型構成のカスタム太陽光発電インバーター取付ブラケット

この画像は、異なる設置環境で使用される一般的な太陽光インバータ取付ブラケットの3つの構成を示しています。

構造および熱管理設計

現場におけるマウントブラケットの故障のほとんどは、3つの根本原因に起因します。それは、穴位置の不正確さ、不十分な表面保護、および実際の風荷重に耐えるための断面係数の不足です。当社のエンジニアリングレビューでは、製造開始前にこれら3つの問題すべてに対処します。

熱管理

インバーターは、動作温度が規定のしきい値を超えると出力を低下させます。ブラケットの離隔距離と通気開口部は、太陽光インバーター用板金筐体の周囲で十分な自然対流が生じるようにする必要があります。一般的な10 kWストリングインバーターでは、定格出力のキロワットあたり≥0.05 m²の最小通気開口面積と、取付面から≥100 mmの最小離隔距離を指定しています。直接雨にさらされる設置では、ルーバー付き側面パネルや穴あき背板を組み込むことができます。

太陽光発電インバーター取付ブラケットの構造設計および熱設計の特徴

この画像は、インバータ周囲の気流を維持するために使用されるスタンドオフ間隔と通気機能を示しています。

異種金属腐食防止

アルミニウム製インバーター筐体が鋼製ブラケットに接触した場合、または鋼製ブラケットがステンレス鋼製ファスナーで組み立てられた場合、湿潤環境や海岸環境では数か月以内に異種金属腐食が始まる可能性があります。すべての異種金属構成に対して、当社はEPDM絶縁パッド、ナイロンスリーブ付きファスナー、および陽極酸化アルミニウムワッシャーを標準装備として提供しています。これらはオプションアクセサリーではなく、全体のアセンブリ設計に直接組み込まれています。

熱膨張補償

壁接続部には、ブラケットと取付基板間の熱膨張差を吸収するためにスロット付き取付穴が使用されています。25年間の耐用年数において、温度が−40°Cから+85°Cの間でサイクルすると、長さ1メートルの鋼製ブラケットは約2.5 mmの膨張と収縮を生じる可能性があります。スロット穴設計は、アンカーボルトや壁基板に追加応力を伝達することなく、この動きを吸収します。

穴位置精度

取付穴は、インバーター製造元が提供する寸法図に従ってCNCパンチングまたはドリル加工され、位置公差は±0.2 mmです。複数のインバーターブランドを扱うEPCプロジェクトの場合、当社は同一供給プログラムの下で異なる機種向けのブラケットシリーズを製造することができます。

3種類の取付構成

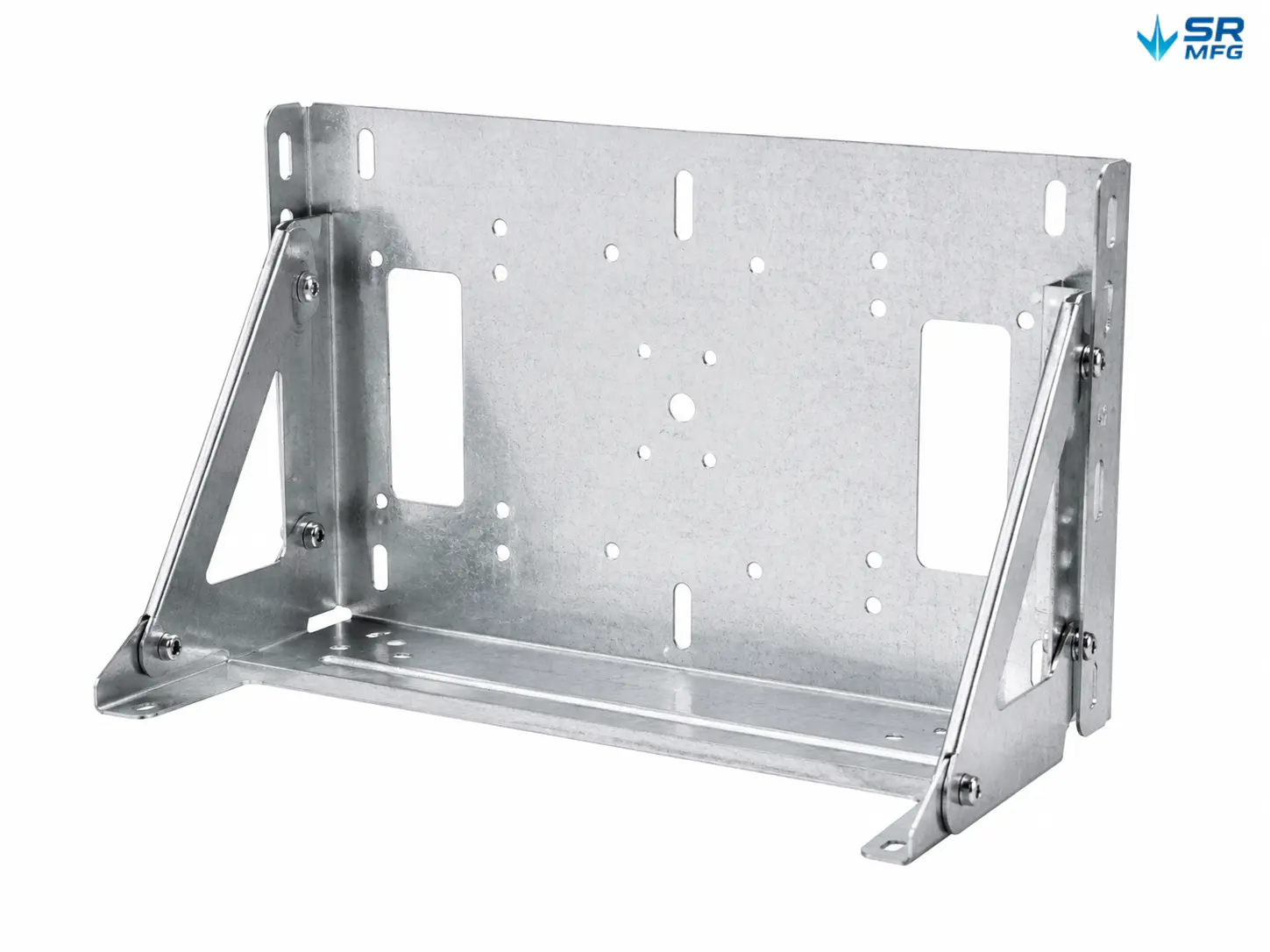

壁掛け式

建物外壁、電気室、およびプラントルームの壁に適しています。壁構造に応じて、ブラケットはケミカルアンカー、拡張ボルト、または貫通ボルトを使用してコンクリート、組積造、または鉄骨フレームに固定できます。標準設計では、最大80 kgのインバーターを支持できます。より重量のある機器の場合、補強プレートと追加のアンカーポイントを追加して、荷重をより広い壁面積に分散させることができます。

典型的な用途:商業用屋上太陽光プロジェクトにおいて、約35 kgの20 kWストリングインバーターを屋外コンクリート壁に設置。ブラケットは放熱用に100 mmのスタンドオフクリアランスを提供し、熱膨張補償用のスロット付きバックプレート穴を備えています。

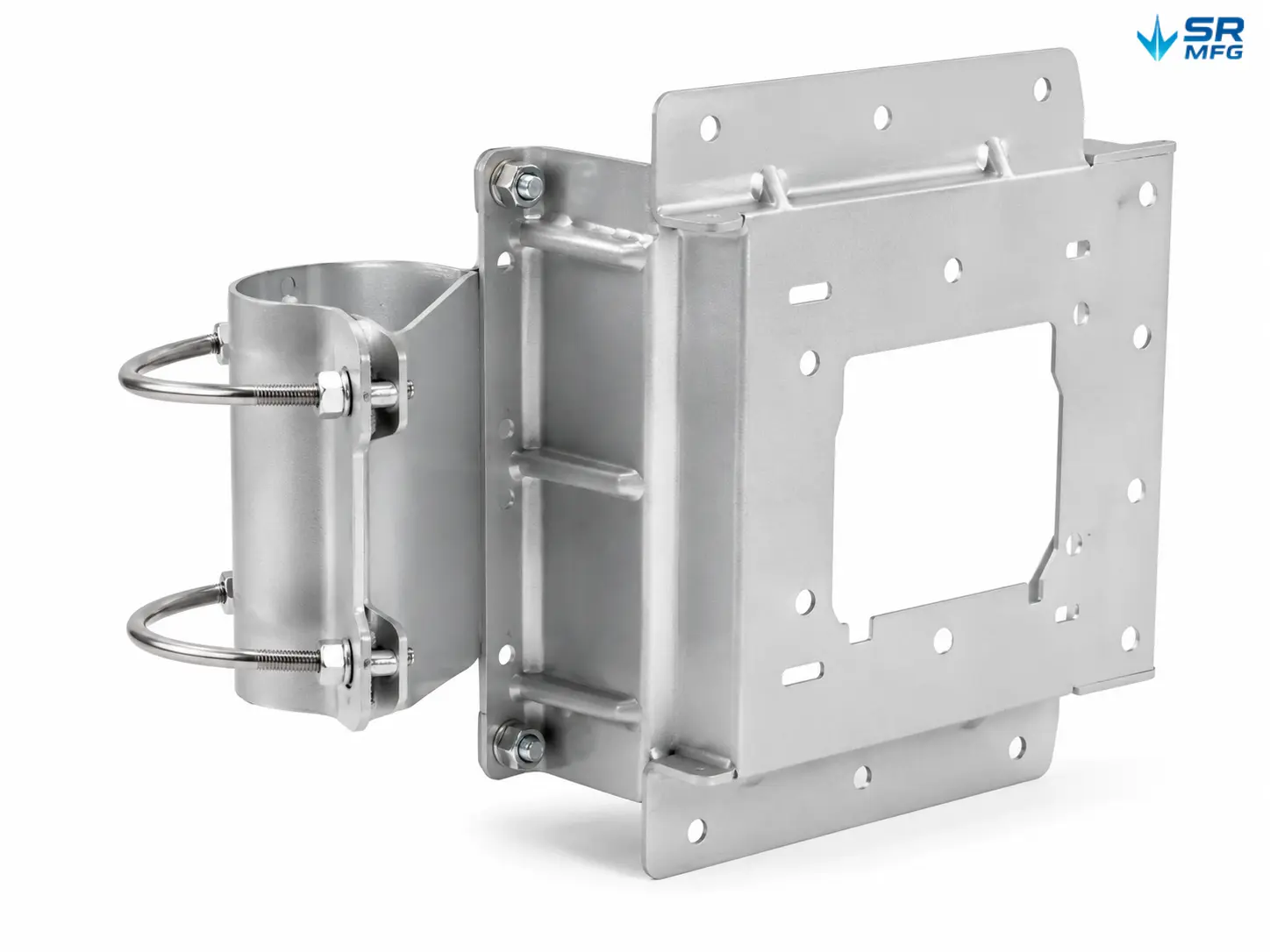

ポール取付式

オフグリッドプロジェクト、統合型ソーラー街路灯システム、および壁掛けが実用的でない分散型地面設置PVアレイに適しています。Uボルトクランプまたは溶接ポールクランプは、1.5″から3″の管径に対応できます。ポール取付ブラケットは最大60 kgのインバーターを支持でき、高所設置に関連する風誘起振動に耐えるよう設計されています。

典型的な用途:地面設置型ソーラーファームにおいて、PVモジュールアレイの下の鋼製ポールにマイクロインバーター群を設置し、DCケーブル長を短縮。

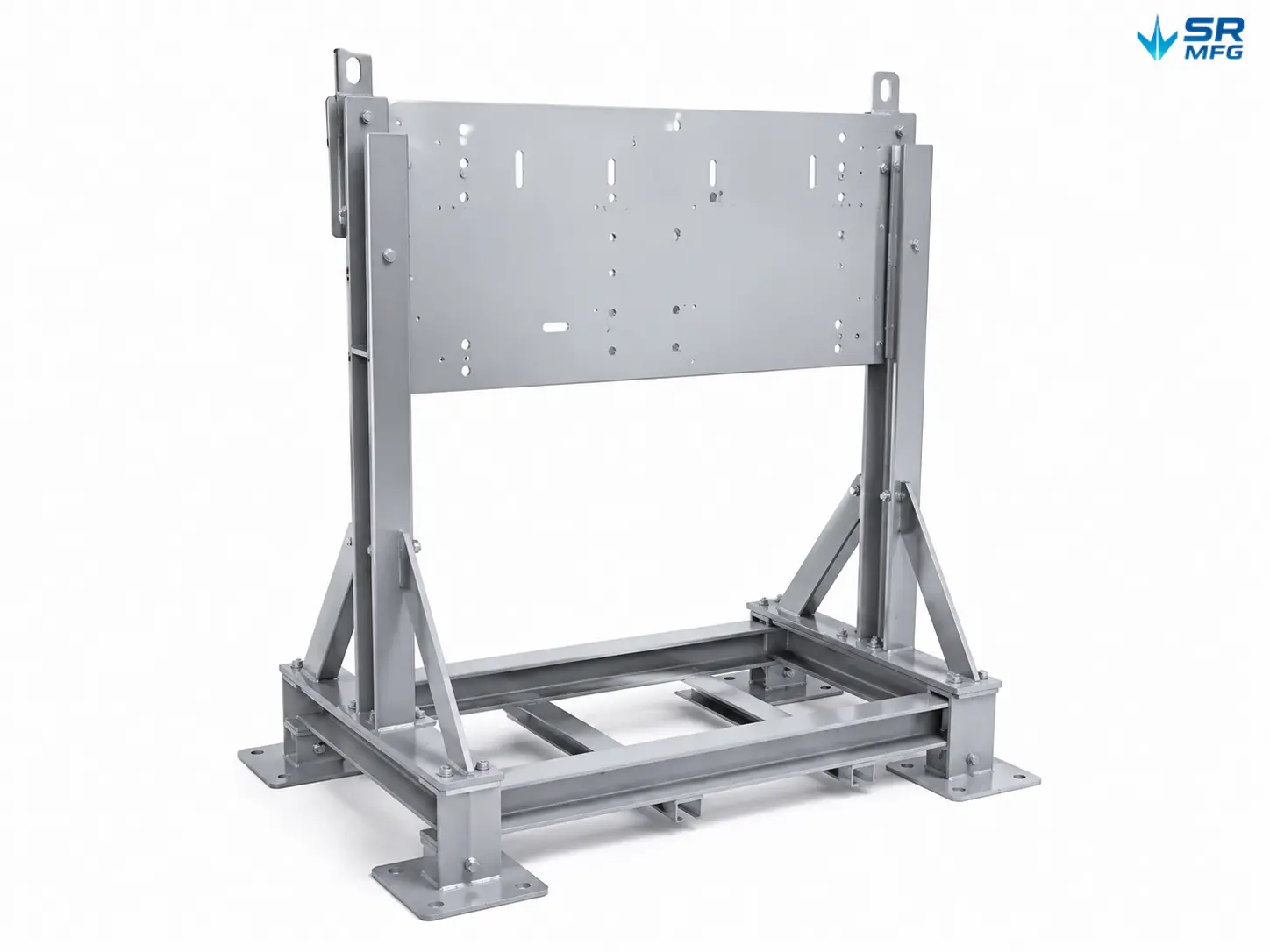

地面設置フレーム

大規模な地上設置型ソーラーファームのストリングインバータアレイや、エネルギー・電力向け板金用途(蓄電池エネルギー貯蔵システムの補機を含む)に適しています。自立式フレームはコンクリート基礎または構造鋼基礎に設置され、耐震要件を満たすためにベースプレートアンカーボルトで固定されます。地上設置型フレームはブラケットごとに最大 150 kg を支持でき、標準化された間隔を維持したまま複数のインバータ用に連続した列として設置できます。

壁掛け型、ポール取付型、地上設置型太陽光発電インバーター ブラケットの比較

この画像は、壁掛け式、ポールマウント式、および地上設置式のソーラーインバータブラケット構成を比較したものです。

典型的な用途:5 MWの地面設置型ソーラーファームにおいて、コンクリートプラットフォーム上に複数の50 kWストリングインバーターを設置。隣接ユニット間の間隔は2メートルで、メンテナンスアクセスとケーブル配線を可能にしています。

カスタム板金加工

すべてのブラケットは、標準カタログからの選択ではなく、お客様の実際のプロジェクト要件から始まります。

  • 図面の提出:.dwg、.step、または.pdfファイルをお送りください。当社のエンジニアリングチームが製造可能性を検討し、24時間以内にDFMフィードバックを提供します。
  • 材料厚:1.5 mm~6.0 mm。荷重計算および環境腐食分類に応じて選定します。
  • 穴レイアウト:インバータ背面プレートの寸法に合わせてCNCパンチングまたはドリル加工を行います。複数ブランドとの互換性のためのスロット穴設計も可能です。
  • 表面処理:C3–C4環境向けには亜鉛皮膜厚≥85 μmの溶融亜鉛めっき、C5-M海洋環境向けには25–50 μmのType III硬質アルマイト処理、建築用途向けには指定RAL色による乾燥膜厚60–80 μm DFTのポリエステル粉体塗装を選択できます。
  • 傾斜角:指定された任意の固定角度で製造するか、湾曲スロットとロックボルトを使用して0°~90°の範囲で連続的に調整可能です。
  • キット供給:ブラケットは個別に、または締結具、絶縁ワッシャー、取付テンプレートを含む完全な取付キットとして、指定トルク要件を含めて供給できます。
  • 試作リードタイム:7–15営業日。量産リードタイム:15–30営業日(注文数量および表面処理要件により異なります)。
太陽光発電インバーター取付ブラケットのカスタム板金加工プロセス

この画像は、カスタムソーラーインバータ取付ブラケットの製造に使用される主要な製造工程を示しています。

カスタム見積もりを取得

インバータのモデル、設置シナリオ、プロジェクト所在地をお送りください。当社のエンジニアリングチームが最適なブラケット構成を決定し、24時間以内に詳細な見積もりを提供いたします。

カスタム太陽光発電インバーター取付ブラケットの見積もりに必要な情報

この画像は、カスタムソーラーインバータ取付ブラケットの見積もり作成に必要なプロジェクト情報を示しています。

必要な情報:

· インバータのモデルまたは寸法図

· 取付方法:壁掛け / ポール取付 / 地上設置

· プロジェクト所在地(腐食環境分類が判明している場合は含む)

· 推定購入数量

· 希望表面処理

図面をお送りいただき、カスタム価格をご提示します
