カスタム 2U ラック用ブランクパネル

標準19インチサーバーラックおよびネットワークキャビネット用に設計された2Uラックブランキングパネル。未使用のラックスペースを埋め、熱風の再循環を防ぎ、冷却効率を向上させます。

  •  19インチEIA-310-D規格ラックに対応 — 標準2U高さ(88.9 mm)
  •  3種類の材質オプション:冷延鋼板、SS304ステンレス鋼、アルミニウム合金
  •  1U、2U、3U、4Uの高さに対応 — カスタムUサイズも可能
  •  2種類の取付方法:ケージナットねじ取付およびツールレススナップイン取付
  •  標準マットブラック粉体塗装(RAL 9005) — カスタムRALカラー対応可能
  •  RoHSおよびREACH要件に準拠 — 証明書はご要望に応じて提供可能
  •  完全なOEM/ODMサポート — 図面をお送りいただければお見積りいたします

製品詳細

材質仕様

パラメータ オプション 説明
母材 冷延鋼板(SPCC)/ 304ステンレス鋼 / アルミニウム合金(AL5052) 使用環境および重量要件に基づいて選択してください
板厚 1.0 mm / 1.2 mm / 1.5 mm / 2.0 mm 板厚が大きいほど剛性が高くなります。ご注文前にご確認ください
鋼板ゲージ換算 14 ga / 16 ga / 18 ga / 20 ga 参考値です。メートル法の板厚が主要仕様です



寸法仕様

パラメータ 値 説明
パネル高さ 88.9 mm(2U)標準 — 1U/3U/4Uも対応可能 EIA-310-Dラックユニット規格に準拠
パネル幅 482.6 mm(19″)標準 標準19″ラック開口部に対応。カスタム幅も可能
パネル奥行き(プロファイル) エッジ設計により5~15 mm 折り曲げエッジパネルはフラットパネルより奥行きが大きくなります

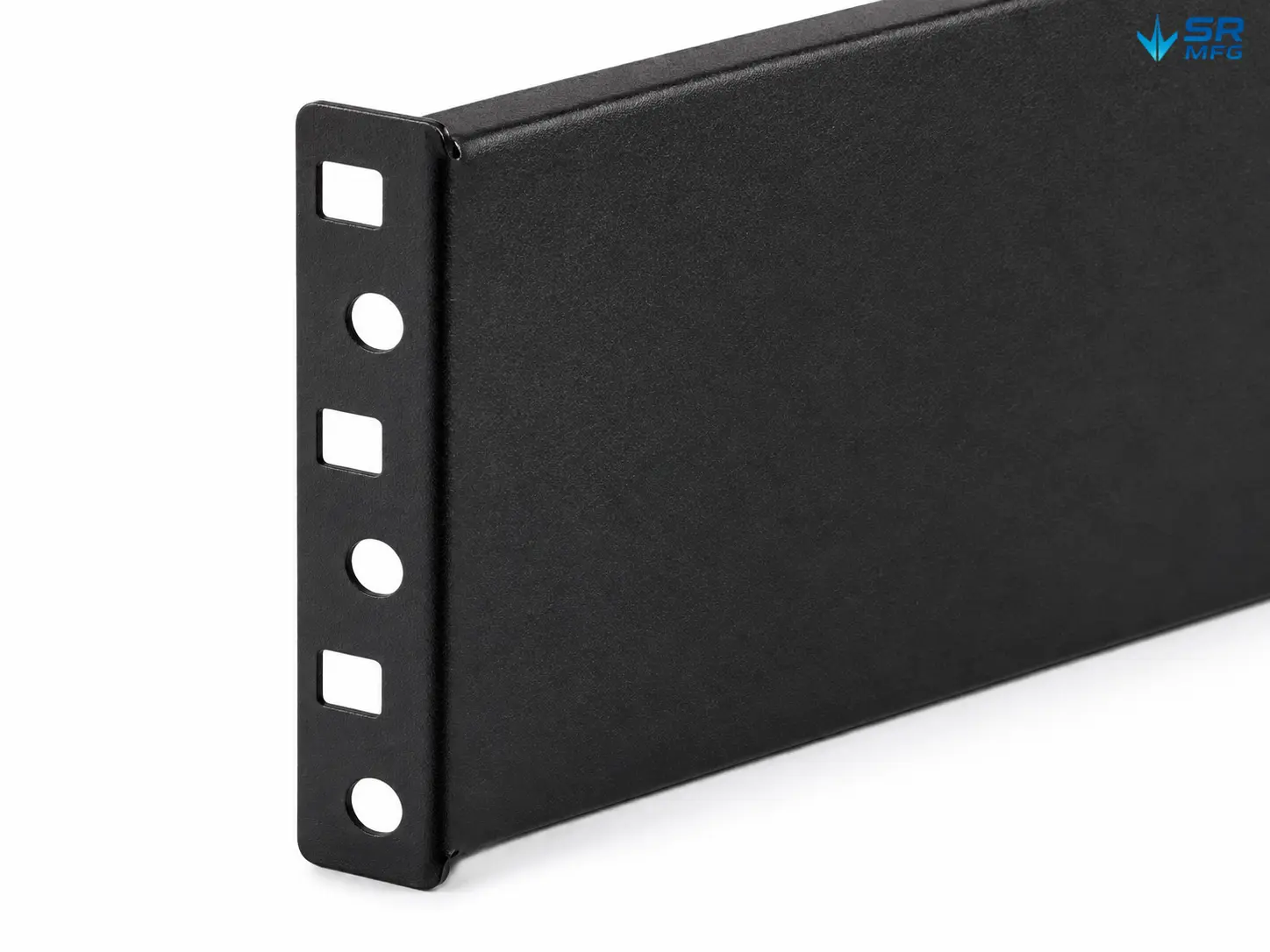

取付穴パターン EIA-310-D準拠(15.875 mm / 31.75 mm 交互間隔) 角穴、丸穴、ねじ穴ラックに対応
取付穴径 6.5 mm(M6ケージナット用) カスタム穴サイズ対応可能
寸法公差 重要寸法公差 ±0.2 mm 穴位置、パネル幅、曲げ角度に適用



表面処理仕様

パラメータ オプション 説明

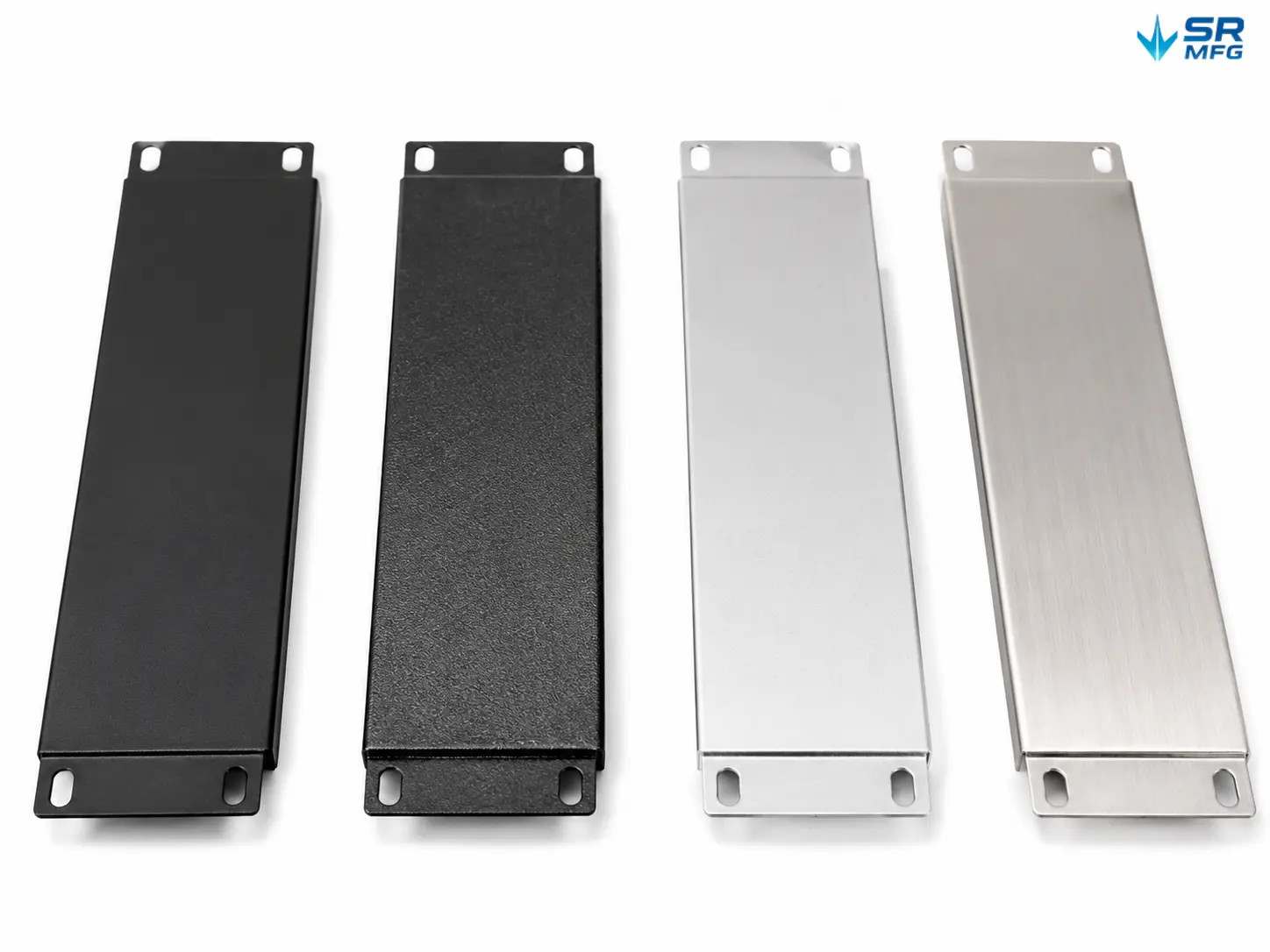

仕上げタイプ マット粉体塗装 / テクスチャー粉体塗装 / クリアアルマイト / ブラシアルマイト 鋼板パネルは通常粉体塗装、アルミニウムパネルはアルマイト処理を使用
粉体塗装 膜厚 60~80 μm 均一な被覆、ロット検査実施
アルマイト膜厚 10~15 μm Type II(装飾用)またはType III(硬質アルマイト)に対応
標準色 ブラック(RAL 9005) カスタムRALカラー対応可能 — MOQが適用される場合があります
塩水噴霧試験 48~96時間(粉体塗装パネル)/ 500時間以上(アルマイトアルミニウム) ASTM B117に基づき試験済み。実際の性能は環境により異なります



設置仕様

パラメータ 詳細
取付金具(ネジ式) ケージナット+ネジ+ワッシャー — U高さに合わせた数量
取付金具(ツールレス式) 一体型スプリングクリップ — 工具不要
対応ラック穴タイプ 角穴、丸穴、ネジ穴
対応ラック幅 標準19″(482.6 mm)— 特殊ラック向けカスタム幅対応可能



梱包仕様

パラメータ 詳細
標準梱包 個別ビニール袋+段ボール箱
バルク梱包 カートン梱包。1箱あたりの数量はU高さによって異なります。
カスタム梱包 小売箱、OEMブランド梱包、ブリスターパッケージはご要望に応じて対応可能



適合認証

標準 ステータス
RoHS(2011/65/EU) 適合 — 証明書入手可能
REACH(EC 1907/2006) 適合 — 証明書入手可能
EIA-310-D 取付寸法対応



ラックに適したパネルの選び方

ソリッドパネル vs. ベントパネル

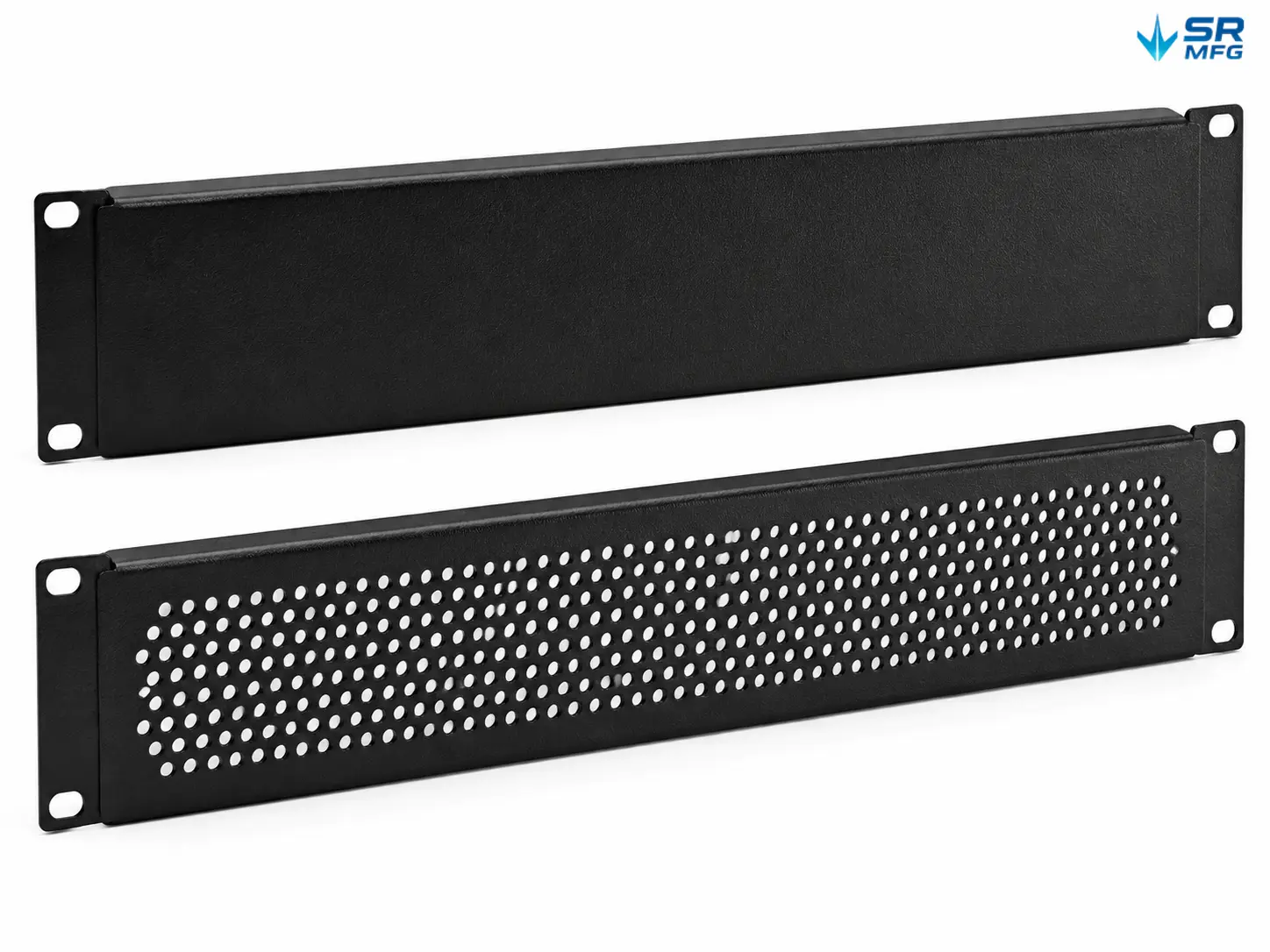

ソリッドおよびベント19インチラック用ブランキングパネルの気流管理比較

この画像は、ソリッドパネルとベンチレーション付きラックパネルを比較し、パネル設計の違いがエアフロー制御とラック冷却管理にどのように影響するかを示しています。



比較 ソリッドパネル ベントパネル
エアフロー 完全密閉 — すべてのバイパスエアフローを遮断 部分的に開放 — 穿孔による制御された換気を提供
最適な用途 ホットアイル/コールドアイルのエアフロー分離;冷却効率の最大化 未使用位置に追加のエアフローが必要なラック
代表的な用途 コロケーション データセンターおよびサーバールーム 通信ラック、AVキャビネット、混在機器ラック



材料選定

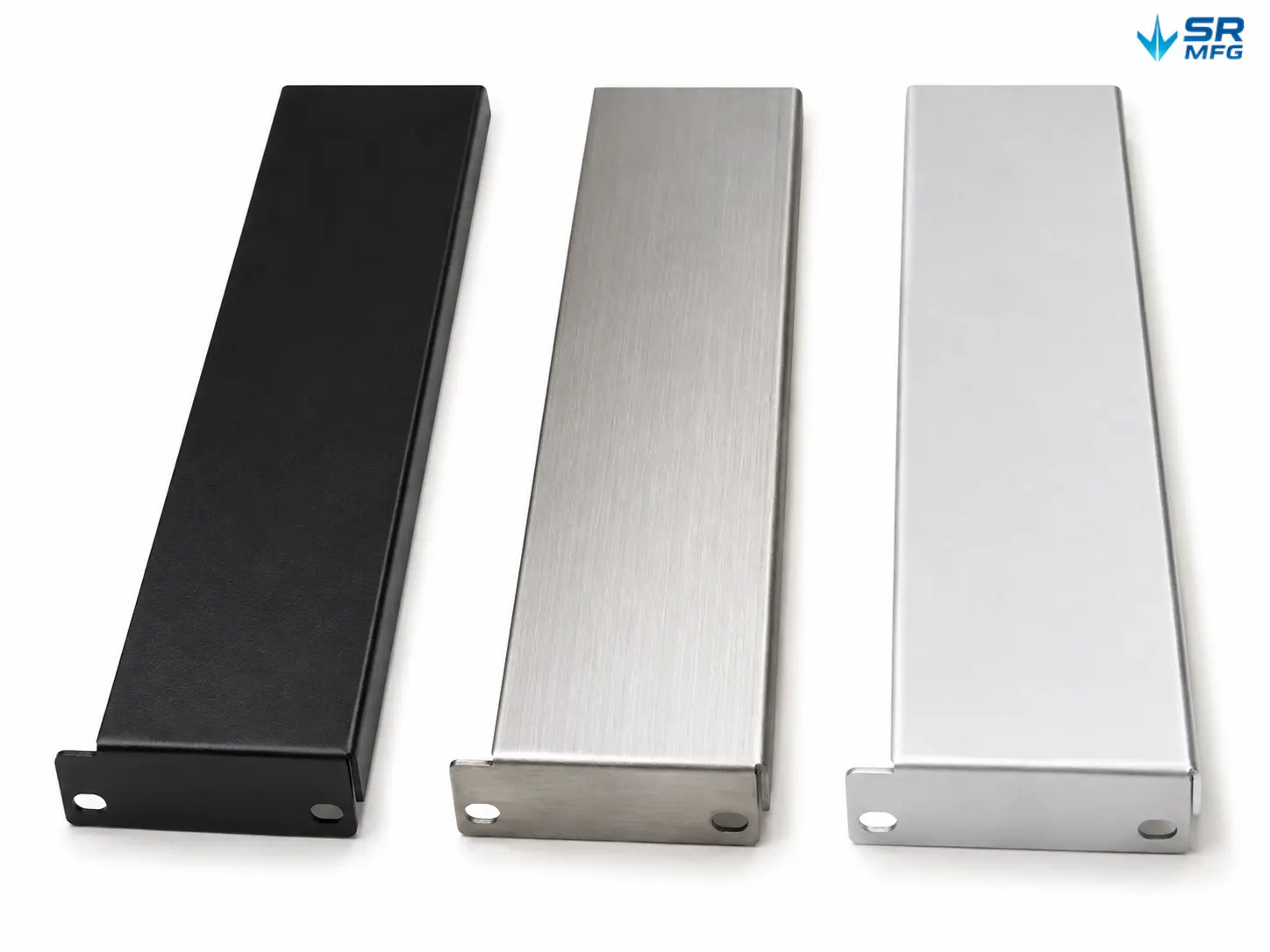

冷間圧延鋼板、ステンレス鋼、アルミニウム合金ラック用ブランキングパネル材質比較

この画像は、さまざまなラックパネル素材を比較し、冷間圧延鋼、ステンレス鋼、アルミ合金の選択肢の違いを示しています。



材料 重量 耐食性 代表的な用途
冷間圧延鋼 (SPCC) 中 標準(粉体塗装付き) 一般屋内ラック
SUS304ステンレス鋼 より重い 高い — 湿度および化学腐食に耐性 沿岸、高湿度、または産業環境
アルミニウム合金(AL5052) 軽量(鋼材重量の約35%) 良好(陽極酸化処理付き) 重量重視のアプリケーション、ポータブルラック、AV機器



お使いのアプリケーション環境にどの素材が適しているか不明な場合は、使用状況の詳細をお送りいただければ、最適な組み合わせをご提案いたします。

製造プロセス&品質管理

すべてのパネルは、当社の社内板金生産ラインで製造されています:

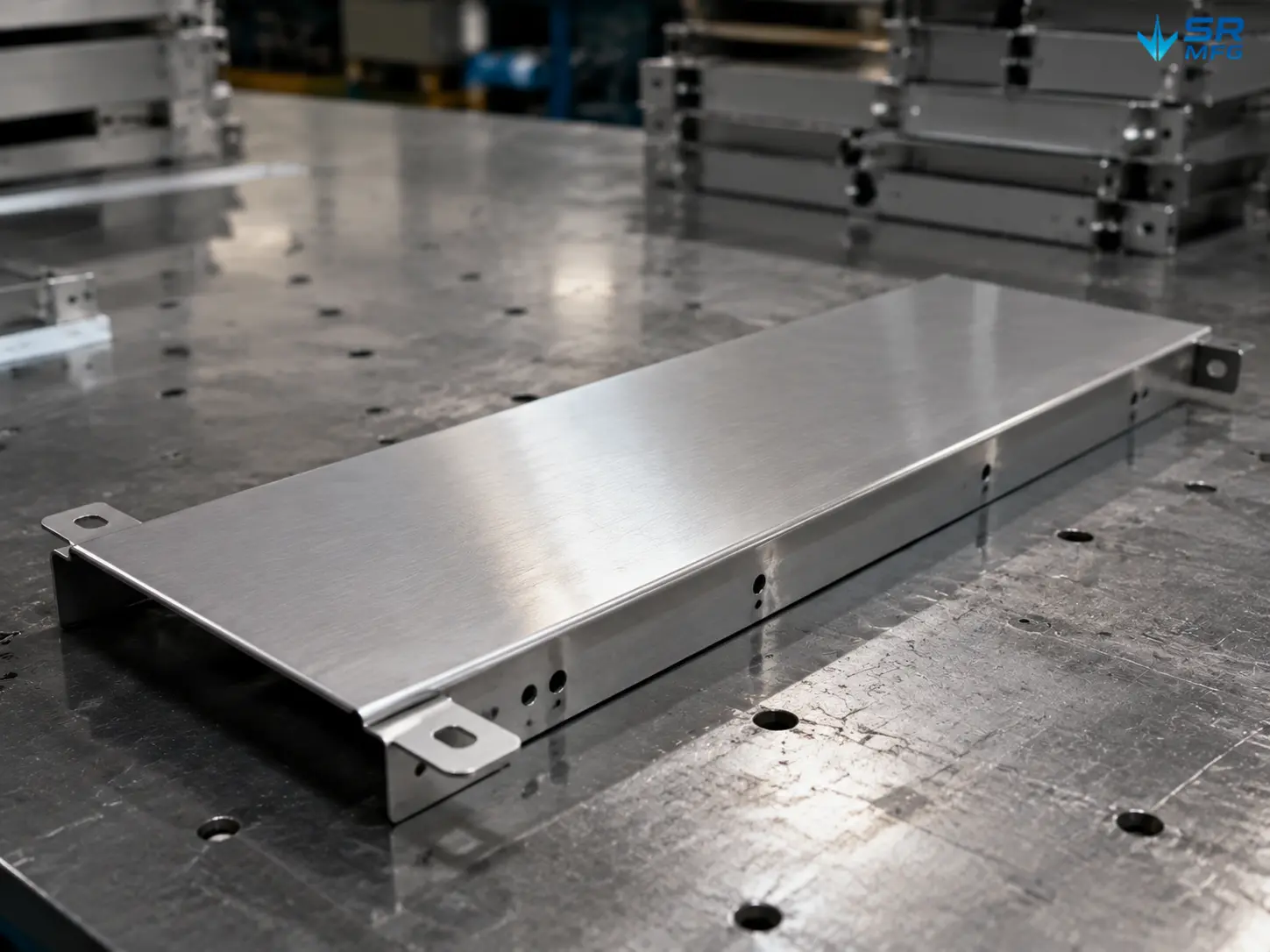

19インチラックブランキングパネルの板金加工 CNCパンチング・曲げ工程

この画像は、CNCパンチング、プレスブレーキ成形、エッジ仕上げ、表面処理を含む、ラックブランクパネルの製造ワークフローを示しています。

  •  CNCタレットパンチング — 取付穴とベンチレーションパターンを ±0.2 mm の精度で管理
  •  精密プレスブレーキ成形 — 均一な曲げ半径による一貫したエッジ折り返しとリターンベンド
  •  バリ取りおよびエッジ仕上げ — すべてのエッジを滑らかに仕上げ、安全な設置と取扱いを実現
  •  表面処理 — 粉体塗装膜厚 60–80 μm;アルマイト処理膜厚 10–15 μm
  •  塩水噴霧試験 — 粉体塗装パネルは 48–96 時間試験に合格;アルマイト処理アルミパネルは 500+ 時間試験に合格

重要な取付部は±0.2 mmの公差で管理されています。各生産バッチは、穴精度、表面仕上げの一貫性、パネルの平坦度について検査されます。

19インチラックブランキングパネルの寸法公差精密検査

この画像は、ラックパネルの品質検査を示しており、穴の精度、パネル寸法、表面仕上げの一貫性に焦点を当てています。

梱包内容

各パネルに含まれるもの:

· 1× ブランキングパネル(選択したU高さ、材質、パネルタイプ)

· ネジ取付バージョンにはケージナット、ネジ、ワッシャーが含まれます(数量はパネルのU高さに合わせて)

· 個別ビニール袋梱包;大量注文はカートン梱包

カスタマイズ&OEMサービス

カスタムOEM 19インチラック用ブランキングパネル設計試作生産プロセス

この画像は、顧客図面とエンジニアリングレビューから試作品生産、最終製造に至るまでのOEMカスタマイズプロセスを示しています。

当社はお客様の仕様に従ってブランキングパネルを製造します。一般的なカスタマイズ要件は以下の通りです:

  • · カスタムU高さ — 1U から 10U+ まで、任意のラックマウティングピッチに対応
  • · カスタムベンチレーションパターン — 丸穴、ルーバースロット、ハニカム穴、または顧客指定パターン
  • · カスタム寸法 — 特殊ラックシステム向けの非標準幅または奥行き
  • · ブランディングオプション — シルクスクリーン印刷、レーザー彫刻、またはラベル
  • · 表面仕上げ — 任意のRALカラー、テクスチャ粉体塗装、またはカスタムアルマイト処理
  • · パッケージングオプション — 小売用ボックス、OEMブランドパッケージ、またはバルク段ボール梱包
  • プロセス: 図面またはサンプルを送付 → 製造可能性を確認し、お見積りを提供 → サンプル承認 → 量産。

標準製品は数営業日以内に発送可能です。図面確認後、カスタマイズサンプルは通常7~10営業日が必要です。

選ばれる理由

  • · 自社製造 — CNCパンチング、曲げ、溶接、表面処理をすべて社内で完結し、全工程を管理
  • · 柔軟な素材オプション — 冷間圧延鋼、SS304、SS316、アルミ合金、亜鉛メッキ鋼の加工に対応
  • · 標準製品の低MOQ — 大量在庫を必要とせず、需要に応じて注文可能
  • · 高速プロトタイピング — 7–10日以内にカスタムサンプルを完成
  • · エンジニアリングサポート — 生産前に当社チームが図面の製造可能性を確認します
  • · 安定した品質 — ±0.2 mm公差管理、ロット検査、材料証明書の提供が可能です
19インチサーバーラックブランキングパネルのデータセンター・通信キャビネット用途

この画像は、データセンター、通信キャビネット、産業用サーバーラックにおけるラック用ブランキングパネルの一般的な用途を示しています。

よくある質問

ソリッドパネルは、未使用のラック開口部を完全に密閉するために使用され、データセンターにおけるホットアイル/コールドアイルの気流分離の標準的なソリューションです。通信ラックやAVキャビネットなど、未使用スペースを通した気流が必要なラック設計の場合は、ベントパネルを選択してください。

粉体塗装を施した冷間圧延鋼板は、ほとんどの屋内環境に適しています。ラックが湿気、化学腐食、または海岸性大気にさらされる場合は、304ステンレス鋼を選択してください。可搬型ラック、壁掛けキャビネット、AV機器など、重量が重要な検討事項となる場合は、アルミニウム合金が最適な選択です。

当社のパネルは、標準的な19インチラックで使用される角穴、丸穴、ねじ穴の各取付方式に対応しています。ケージナットとねじを使用するタイプは最も幅広い互換性を備えており、工具不要タイプは角穴式ラックに最適化されています。

標準製品は低MOQで入手可能です。現在の数量要件についてはお問い合わせください。カスタム製品は金型および材料要件に依存し、MOQは見積時に確認されます。

はい。DWG、STEP、DXF、またはPDFファイルをお送りください。製造可能性レビューを実施し、24時間以内にお見積りを提供し、7~10営業日以内にサンプルを製作いたします。
