製品詳細
| パラメータ | 仕様 |
|---|---|
| パネル高さ(4U) | 177.8 mm(7″)±0.5 mm |
| パネル幅 | 482.6 mm(19″)±0.5 mm |
| 板厚 | 仕上げ前 1.0 mm / 1.2 mm / 1.5 mm / 2.0 mm |

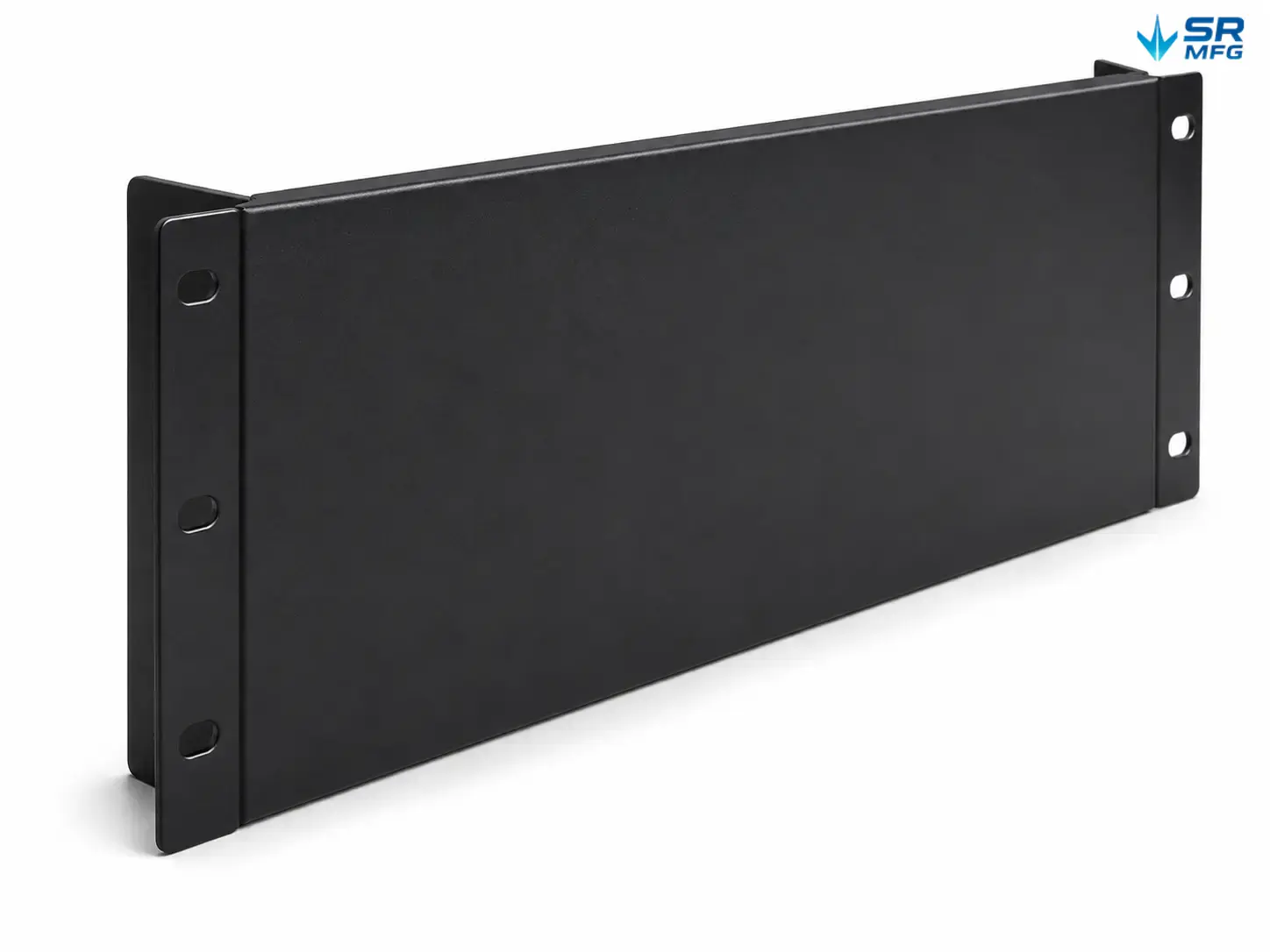

| パネル奥行き / 成形フランジ奥行き | 取付方法および設計に応じて確定 |
| 材料 | 冷延鋼板(SPCC)/ アルミニウム(5052/6061)/ ステンレス鋼(304/316) |
| 標準表面仕上げ | 脱脂 → 酸洗 → リン酸塩処理 → 粉体塗装サービス、60–80 μm。 |
| オプション表面仕上げ | 電着プライマー + 粉体塗装 / アルミニウム用陽極酸化処理 |

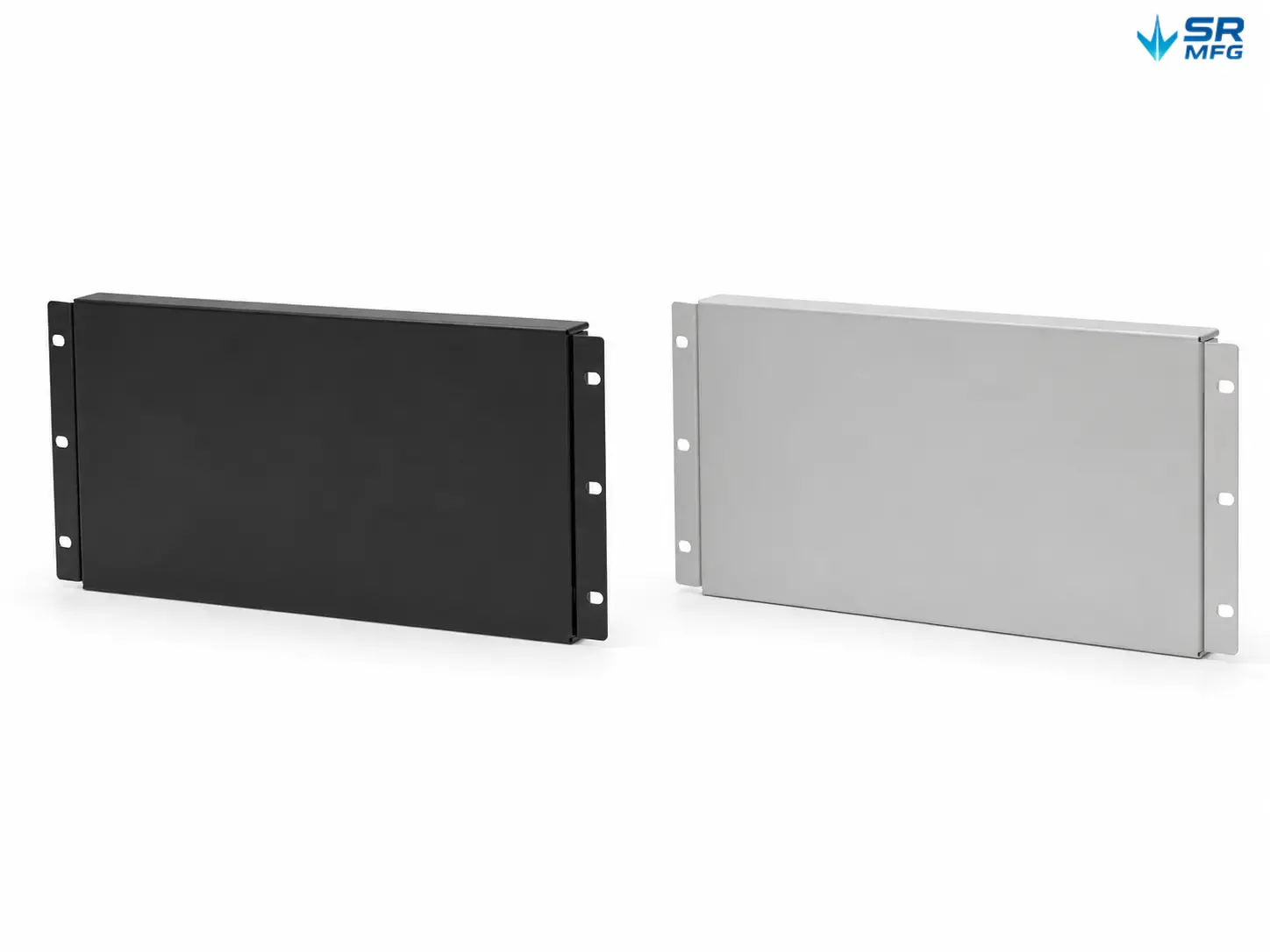

| 色オプション | ブラック(RAL 9005)、グレー(RAL 7035)、カスタムRAL色 |
| 水平取付穴間隔 | EIA-310に準拠した465 mm、垂直間隔は標準ラックユニット配置に準拠 |
| 取付穴タイプ | ケージナット用角穴 / タップ付き丸穴 / カスタム |

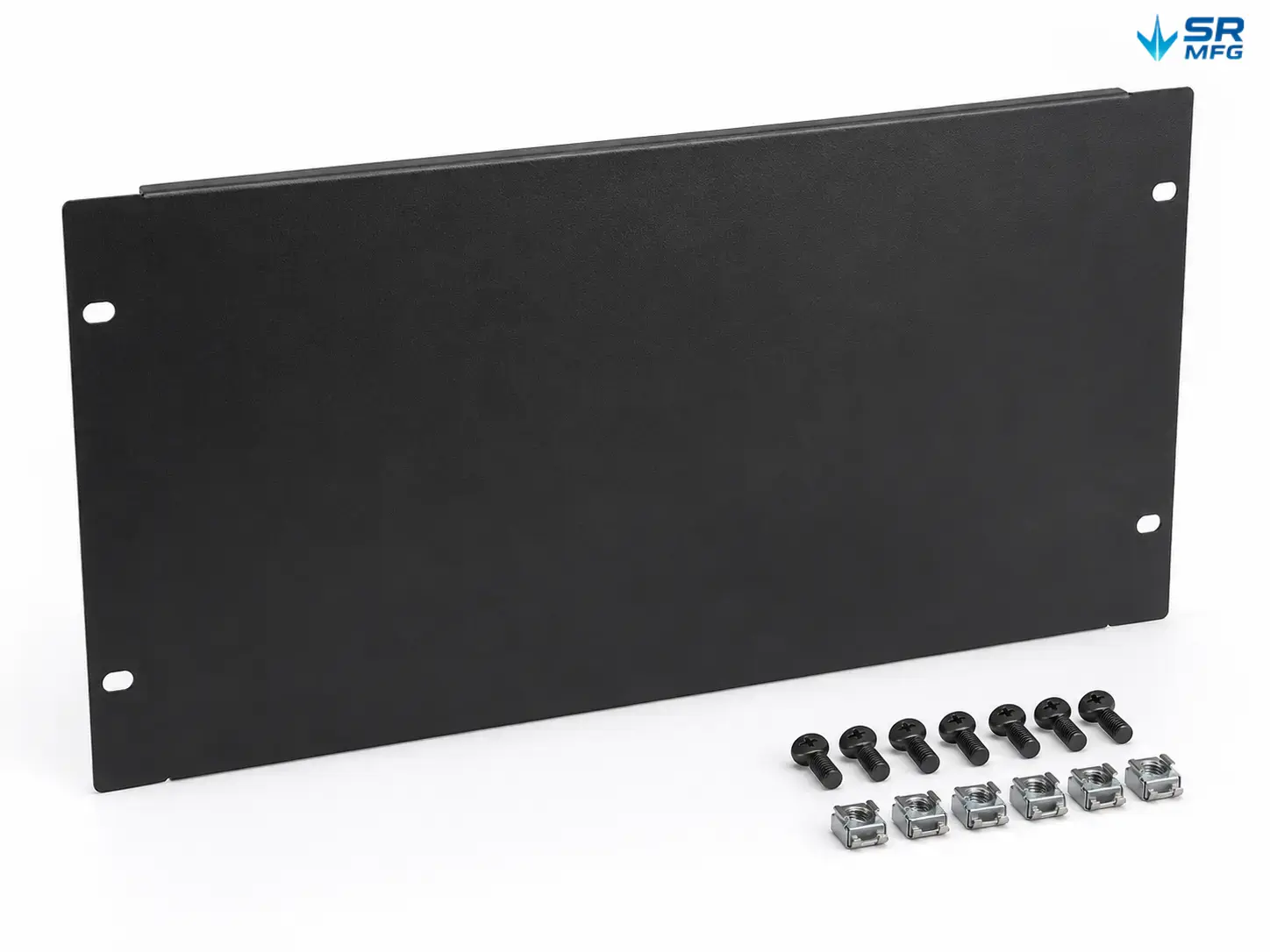

| 付属ハードウェア | M6ネジおよびM6ケージナット、数量はパネル構成により異なる |
| 対応ラック規格 | EIA-310-D / EIA RS-310-C / EIA/ECA-310-E |
| 正味重量 | 材質、板厚、パネルタイプにより異なる |
| 梱包 | 個別ビニール袋 + 段ボール仕切り + 輸出グレードカートン |
| 認証 | CE、RoHS、ISO 9001品質マネジメントシステムに基づき製造 |
| HSコード | 8538.90.00(最終的な品目分類は仕向地の税関当局の判断に従います) |
| 原産国 | 中国 |
| 最小発注数量 | 標準構成100個、カスタムプロジェクトは別途お見積り |
| リードタイム | 構成および数量により7~15営業日 |
未使用ラックスペースを埋め、エアフローを管理し、キャビネットを整理
未使用ラックスペースは外観だけに影響するものではありません。
開放されたUスペースにより、稼働機器からの高温排気がラック前面の吸気側へ再循環します。これによりキャビネット内部温度が上昇し、稼働機器に埃が侵入・蓄積しやすくなります。

ブランキングパネルは未使用のラックスペースを塞ぎ、ホットエアの再循環を低減し、制御された前後方向の気流の維持に役立ちます。
ブランキングパネルはこれらの未使用スペースを塞ぎ、より制御されたラック環境の維持を支援します。
冷却効率の低下や追加の機器メンテナンスにかかるコストと比較して、ブランキングパネルはシンプルでコスト効率の高いソリューションです。
この4Uブランキングパネルは以下に適しています:
- 標準19インチサーバーラック
- ネットワークキャビネット
- 機器エンクロージャー

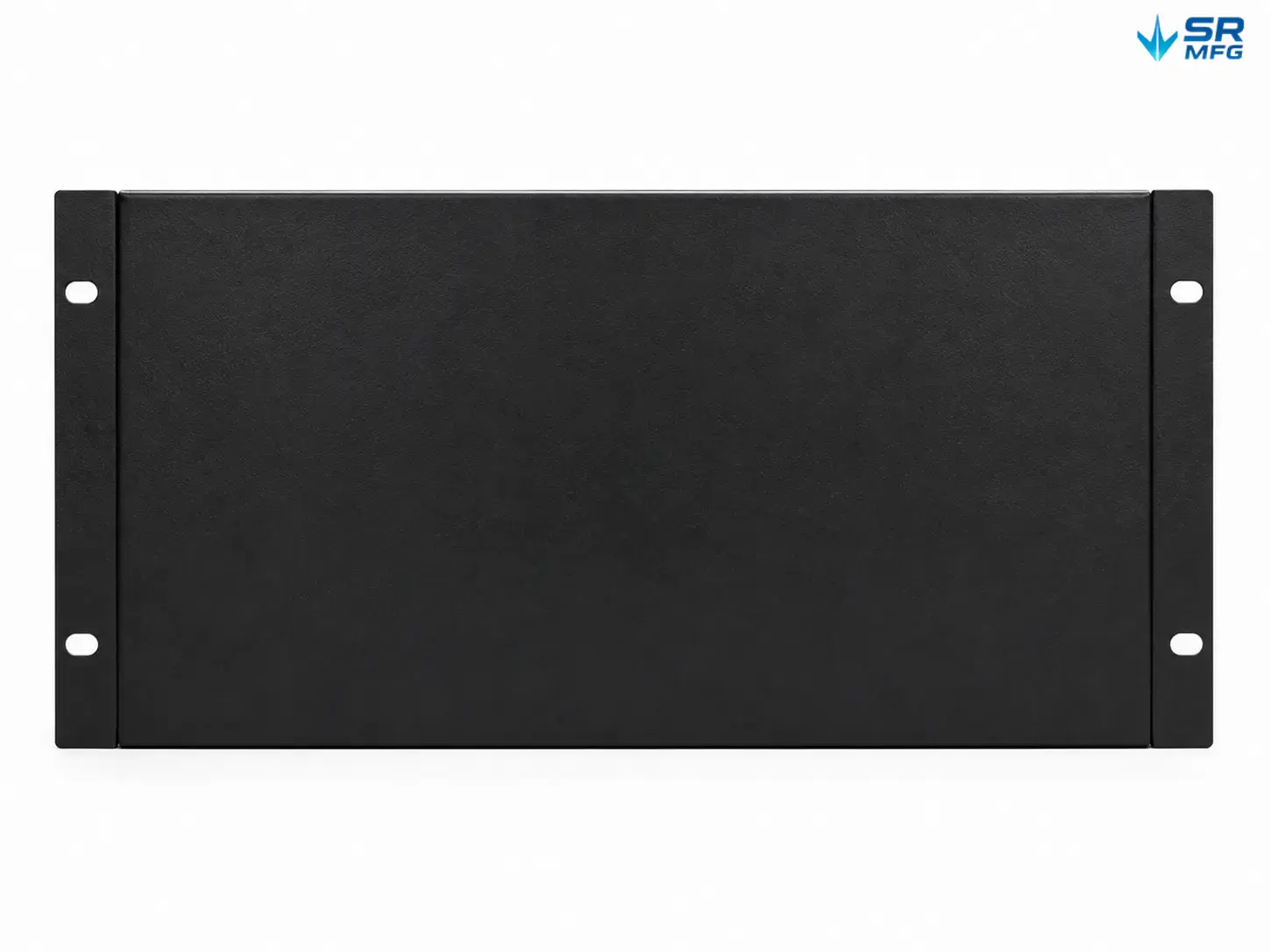

1枚の4Uパネルで、177.8 mm(7インチ)の未使用垂直ラックスペースをカバーします。
このブランキングパネルはどこで使用されますか?
ブランキングパネルは、標準19インチラック内の未使用ラックユニットがある場所に取り付けることができます。
- データセンター—サーバー間の未使用スペースを塞ぎ、一貫した前後方向の気流を維持し、ホットエアの再循環を低減します。ブランキングパネルは、より広範なデータセンターおよび通信向け板金ソリューションにおいて、小さくても不可欠な要素です。
- 通信室 — 常時換気環境で稼働するキャビネットへの粉塵の侵入を低減するのに役立ちます。
- ネットワークルームおよびMDF / IDFクローゼット — 狭小スペースでは、わずかな数の開放ラックユニットでも冷却効率が低下する可能性があります。
- AVおよび放送用ラック — オーディオおよびビデオ機器周辺の粉塵の蓄積と制御されていない気流を最小限に抑えるのに役立ちます。
- 産業用制御キャビネット — 工場環境において、粉塵や空中浮遊粒子が機器ラックに侵入するのを防ぐのに役立ちます。

4Uブランキングパネルは、サーバーラック、通信キャビネット、ネットワークルーム、AVシステム、産業用制御エンクロージャーで使用されます。

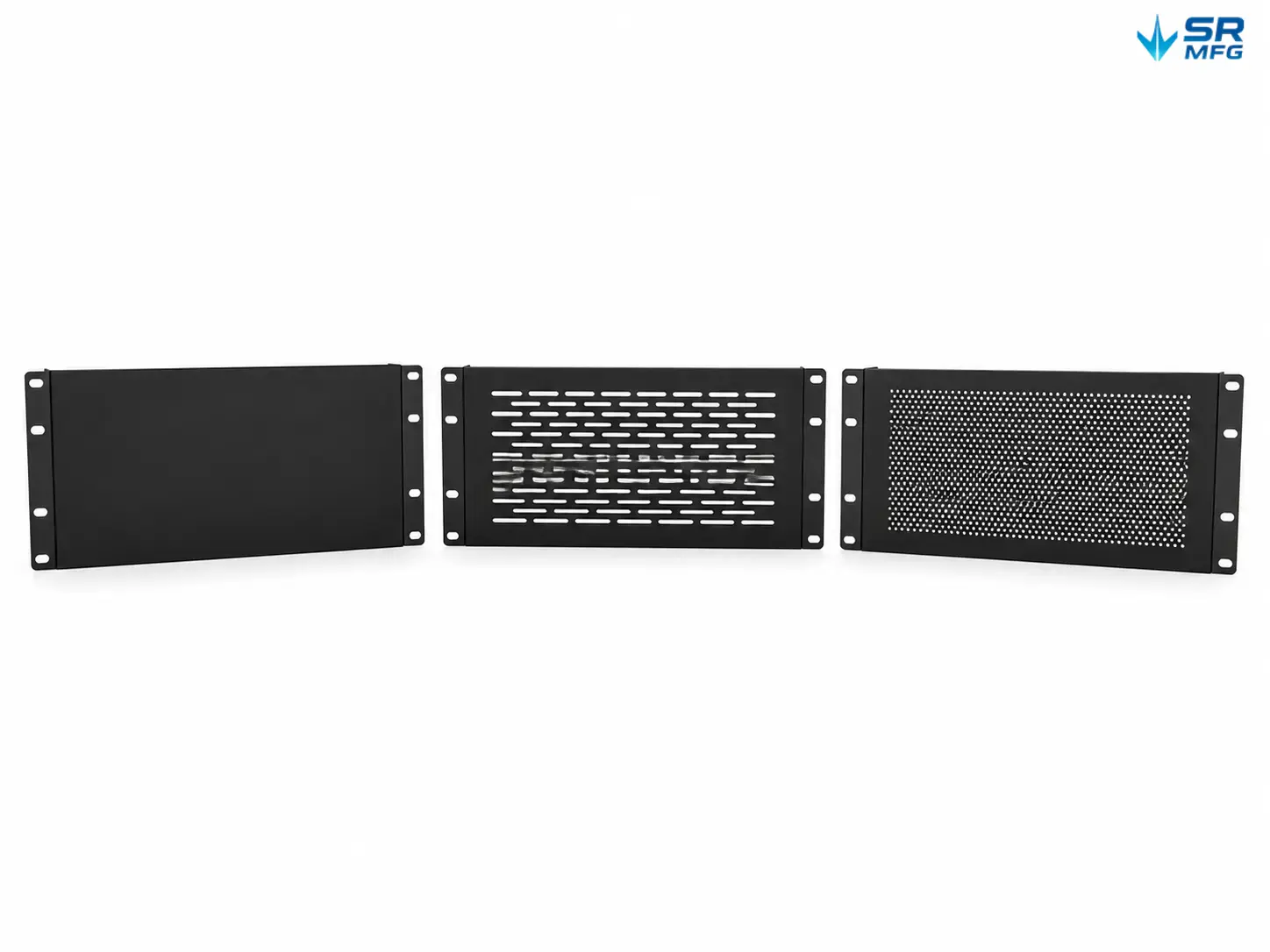

ソリッド、ベンチレーテッド、パーフォレーテッド:どのタイプを選ぶべきか?
適切なパネル設計は、未使用ラックスペースを通してどの程度のエアフローを許可するかによって決まります。

ソリッド、通気型、パンチングパネルは、未使用ラックスペースに対して異なるレベルの気流と粉塵保護を提供します。
| パネルタイプ | エアフロー | 粉塵保護 | 最適な用途 |
|---|---|---|---|
| ソリッド | 完全閉塞 | 最高 | 冷却空気が稼働機器のみを通るべき密閉ラック |

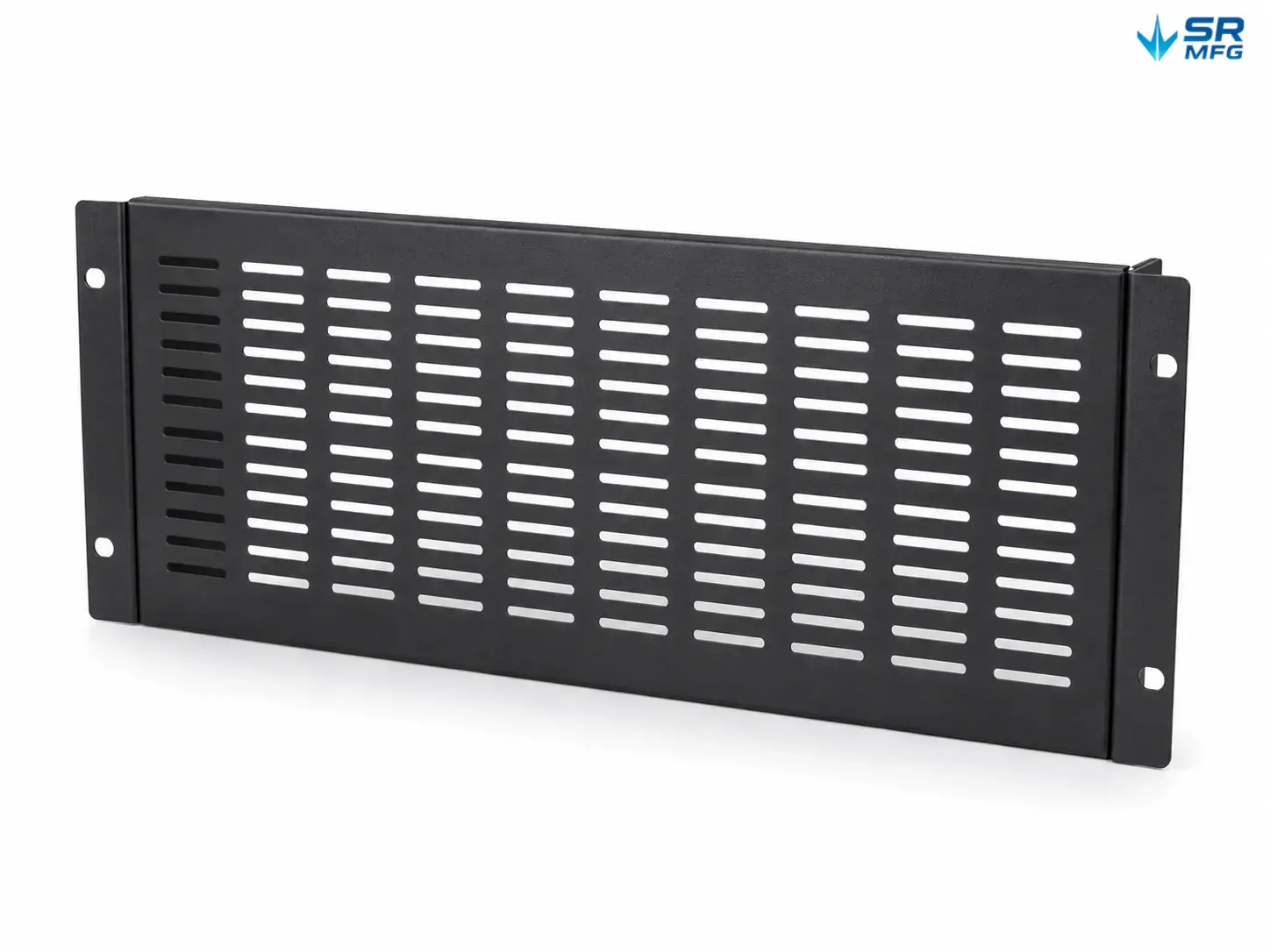

| 通気型 | スロットを通した部分的なエアフロー | 高 | 未使用スペースでも限定的な自然対流が必要なラック |

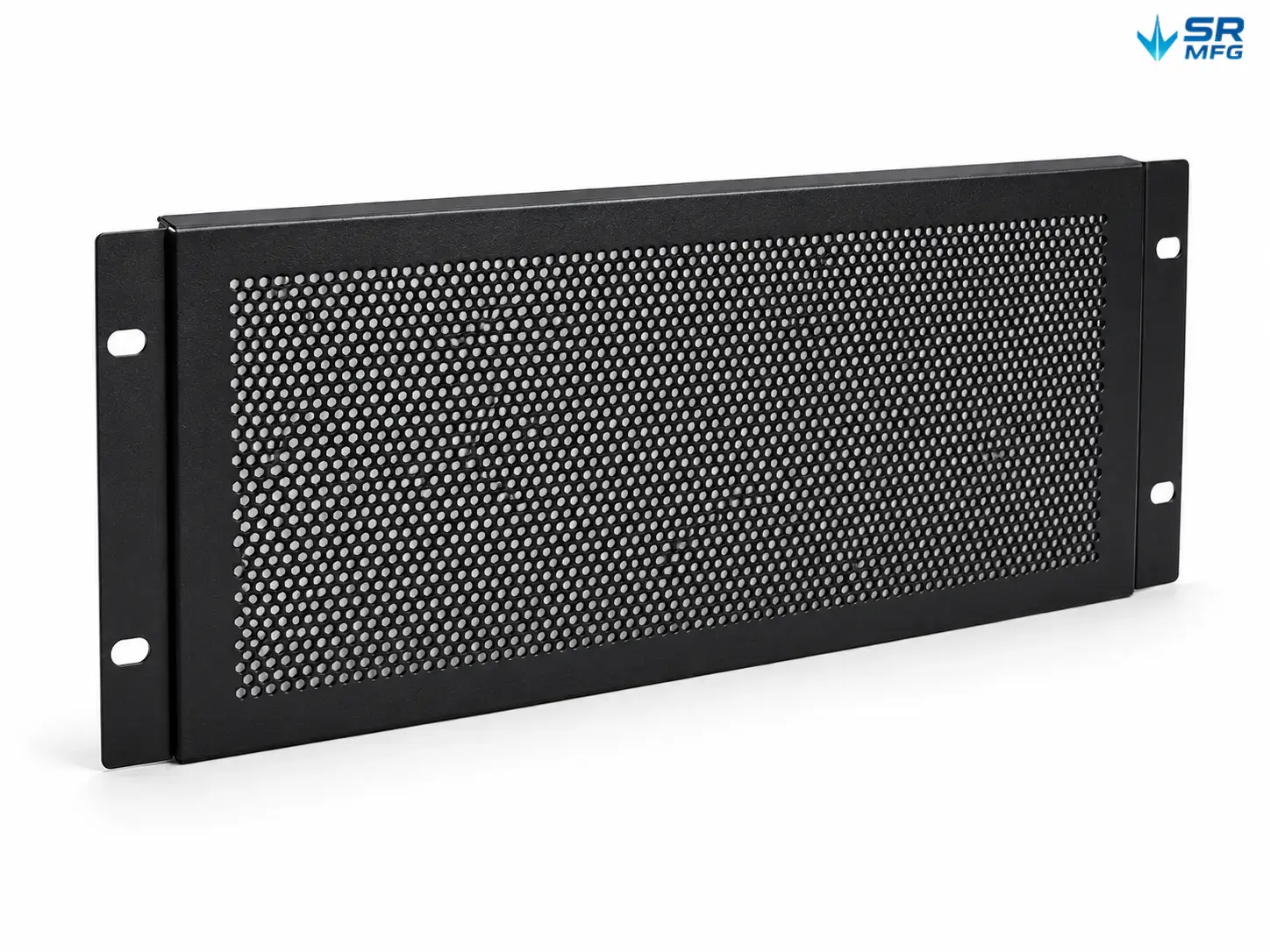

| パンチング板金 | 最大エアフロー | 中程度 | パネル表面の大部分にわたって換気が必要な高発熱環境 |
ホットアイル/コールドアイル containment システムでは、ソリッドブランキングパネルが一般的に推奨されます。高温排気が機器をバイパスしてコールドアイルに戻るのを防ぐためです。

ソリッドブランキングパネルは、機器を迂回した高温の排気がコールドアイルに戻るのを防ぐのに役立ちます。
専用冷却システムのない小型通信キャビネットでは、ベンチレーテッドパネルにより未使用ラックスペースを通した限定的な自然エアフローが可能になります。
カスタマイズ対応

ラックブランキングパネルは、サイズ、材質、色、通気パターン、取付設計、梱包をカスタマイズできます。
当社はお客様の技術要件に従ってラックブランキングパネルを製造します。
一般的なカスタマイズオプションは以下の通りです:
- 寸法のカスタマイズ—非標準のラックユニット高さ、19インチ以外の幅、特殊な曲げフランジの奥行きに対応します。多くのお客様は、当社のカスタム2Uラック用ブランクパネルなど、標準の1U/2U/4U製品群を出発点として、そこから仕様を調整しています。
- カスタムロゴとテキスト — シルクスクリーン印刷またはレーザーマーキングによる企業ブランディング
- カスタムカラー — 標準のブラックとグレーに加えて、指定された任意のRALカラー
- カスタム穴パターン — パンチングパターン、ケーブル貫通口、または専用の通気スロットレイアウト
- カスタム材質と板厚 — アルミニウム、ステンレス鋼、または標準外の冷間圧延鋼板の板厚
- OEMパッケージング — ブランド入りカートン、カスタムラベル、および小売対応パッケージ

ラックブランキングパネルは、管理された板金製造プロセスを通じて、切断、成形、仕上げ、検査が行われます。
図面または仕様要件をお送りください。内容を確認のうえ、1~2営業日以内にお見積りをご提示できます。
