カスタム診断システムハウジング

診断分析装置、実験室用機器、患者モニタリングシステム、医用画像機器向けに設計された特注板金筐体。レーザー切断(±0.05 mm)、CNC曲げ加工、シームレスTIG溶接を用いて、お客様の正確な図面仕様に基づき製造されます。

  • 材質: ステンレス鋼(304/316L)・アルミ合金(5052/6061)・冷間圧延鋼板・亜鉛メッキ鋼板
  • 表面仕上げ: 粉体塗装・電解研磨・アルマイト処理・不動態化処理・ヘアライン仕上げ
  • 保護等級: IP22–IP66 ・オプションでEMI/RFIシールド対応
  • 認証: ISO 13485 ・ISO 9001 ・IEC 60601-1 ・RoHS ・CE

⏱ 試作リードタイム: 5–10営業日 ・量産リードタイム: 15–30営業日 対応ファイル形式: STEP、IGES、DWG、DXF、PDF、SolidWorks

製品詳細

パラメータ 仕様 備考
板厚 0.5 mm~6.0 mm 構造シャーシ用に厚肉材も対応可能

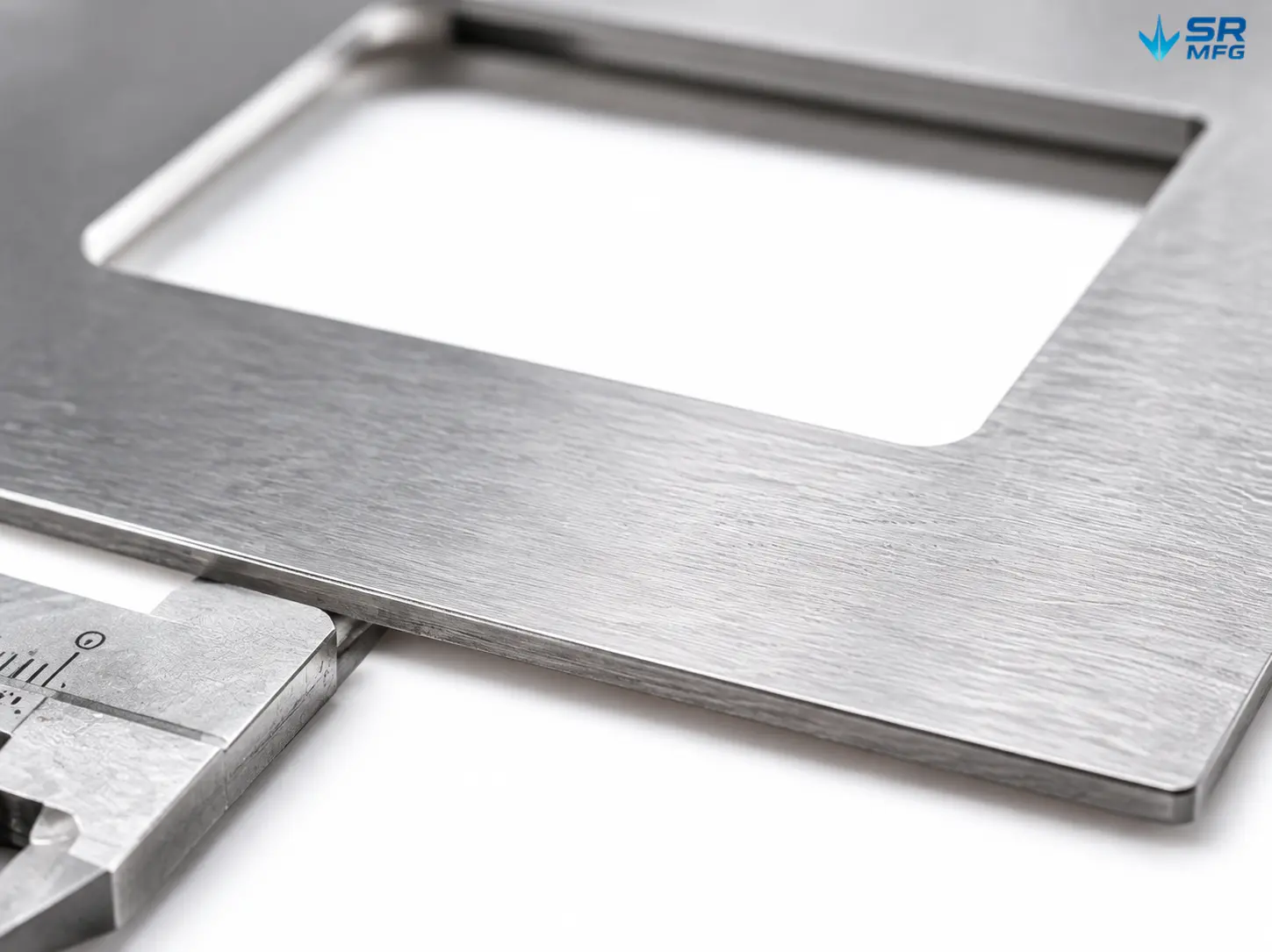

レーザー切断精度 ±0.05 mm バリなしエッジ;嵌合部品の精密フィット

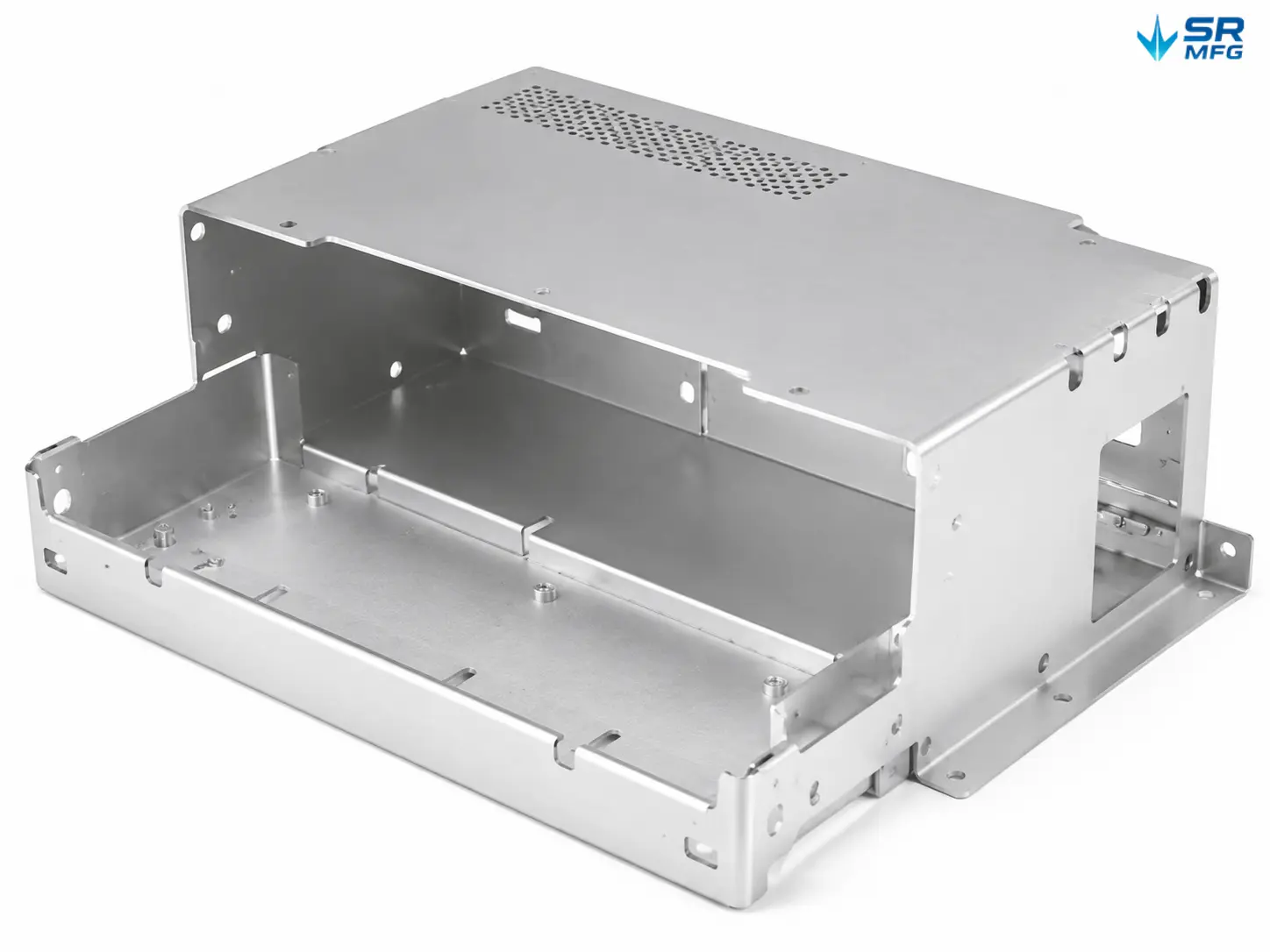

CNC曲げ加工精度 ±0.1°(角度) 量産ロット間で一貫した曲げ角度
溶接・組立精度 ±0.2 mm 溶接後寸法検証を含む

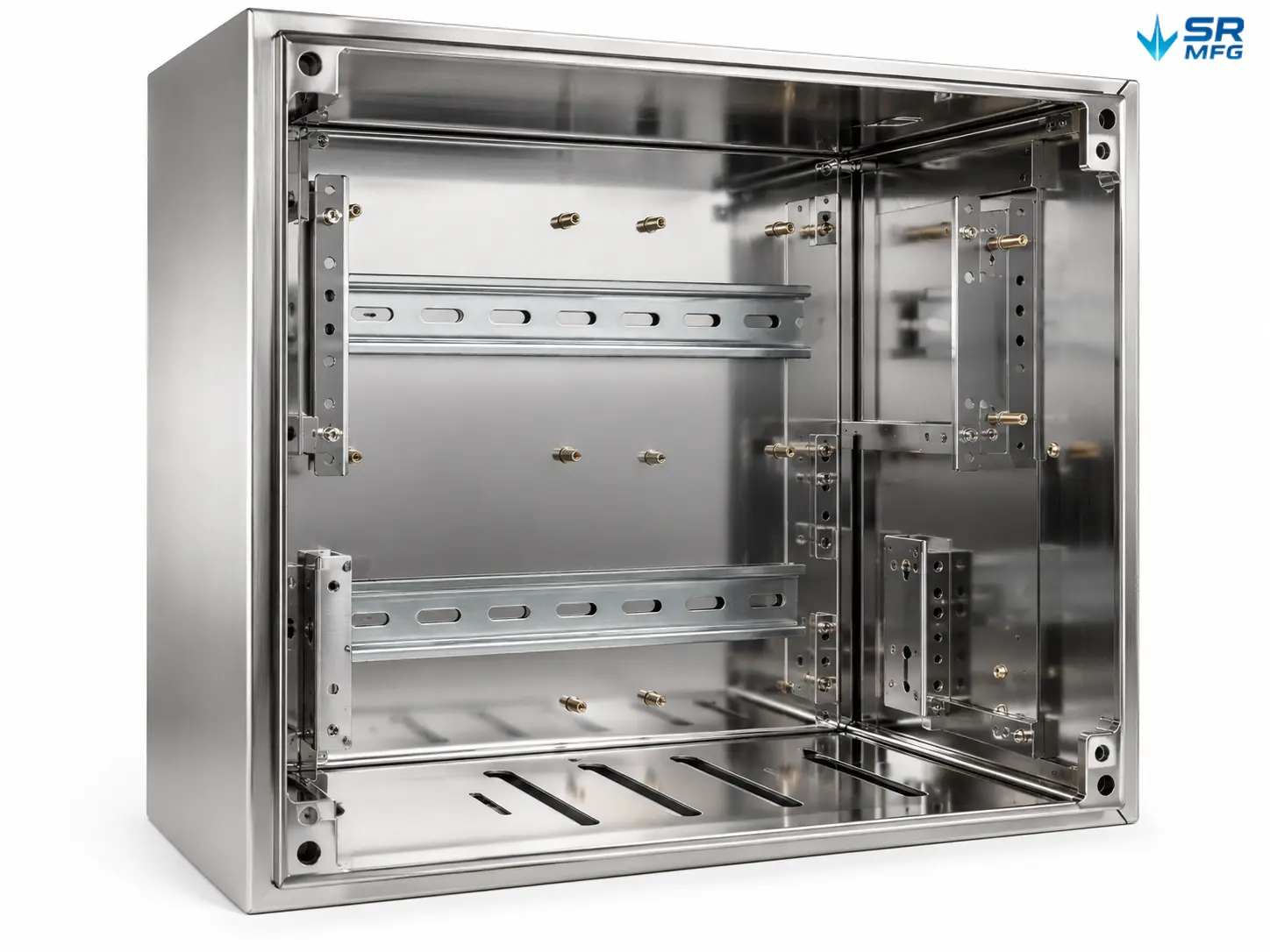

表面粗さ Ra ≤ 0.8 µm(電解研磨) 標準ヘアライン仕上げ:Ra ≤ 1.6 µm
表面平坦度 ±0.1 mm / 100 mm ディスプレイおよびHMI搭載に重要

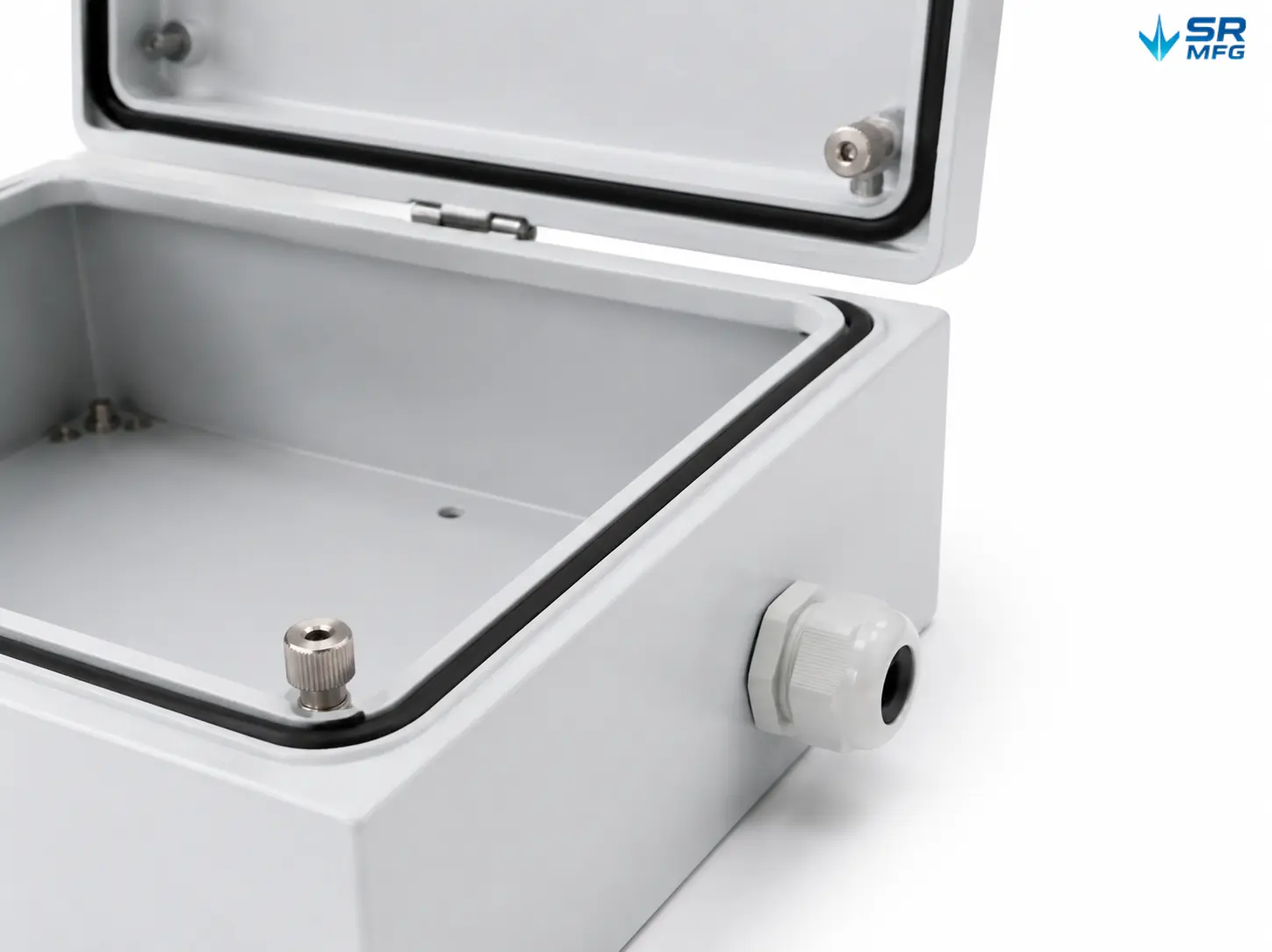

IP保護等級 IP22~IP66 ガスケットシール接合部;シール済みケーブル引込部
EMIシールド効果 >40 dB減衰(標準値) IEC 60601-1-2要件に準拠した設計

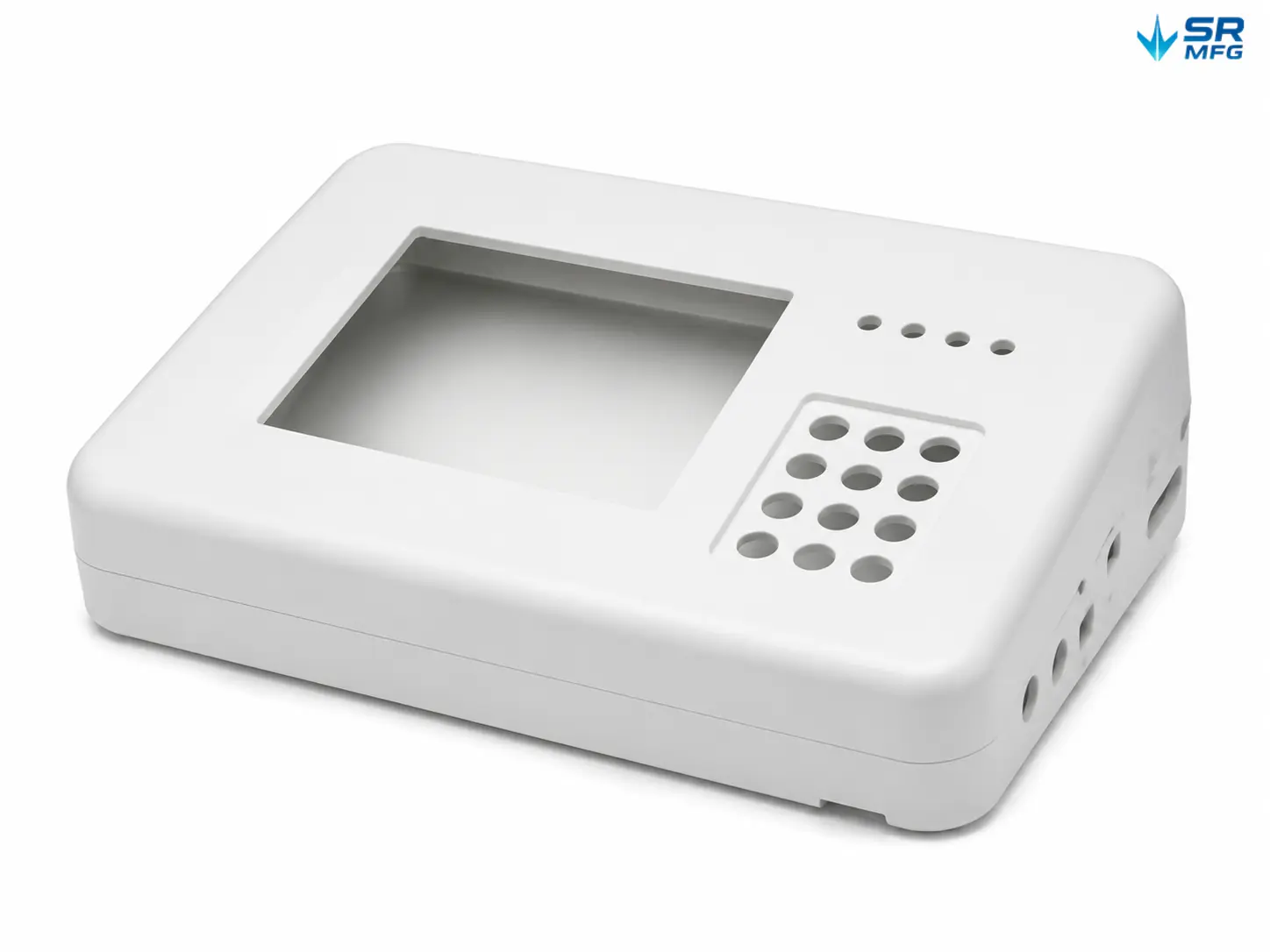

粉体塗装膜厚 60~80 µm FDA準拠および抗菌仕様も対応可能
陽極酸化処理 Type II(装飾用)/ Type III(ハードコート) アルミニウム合金部品用

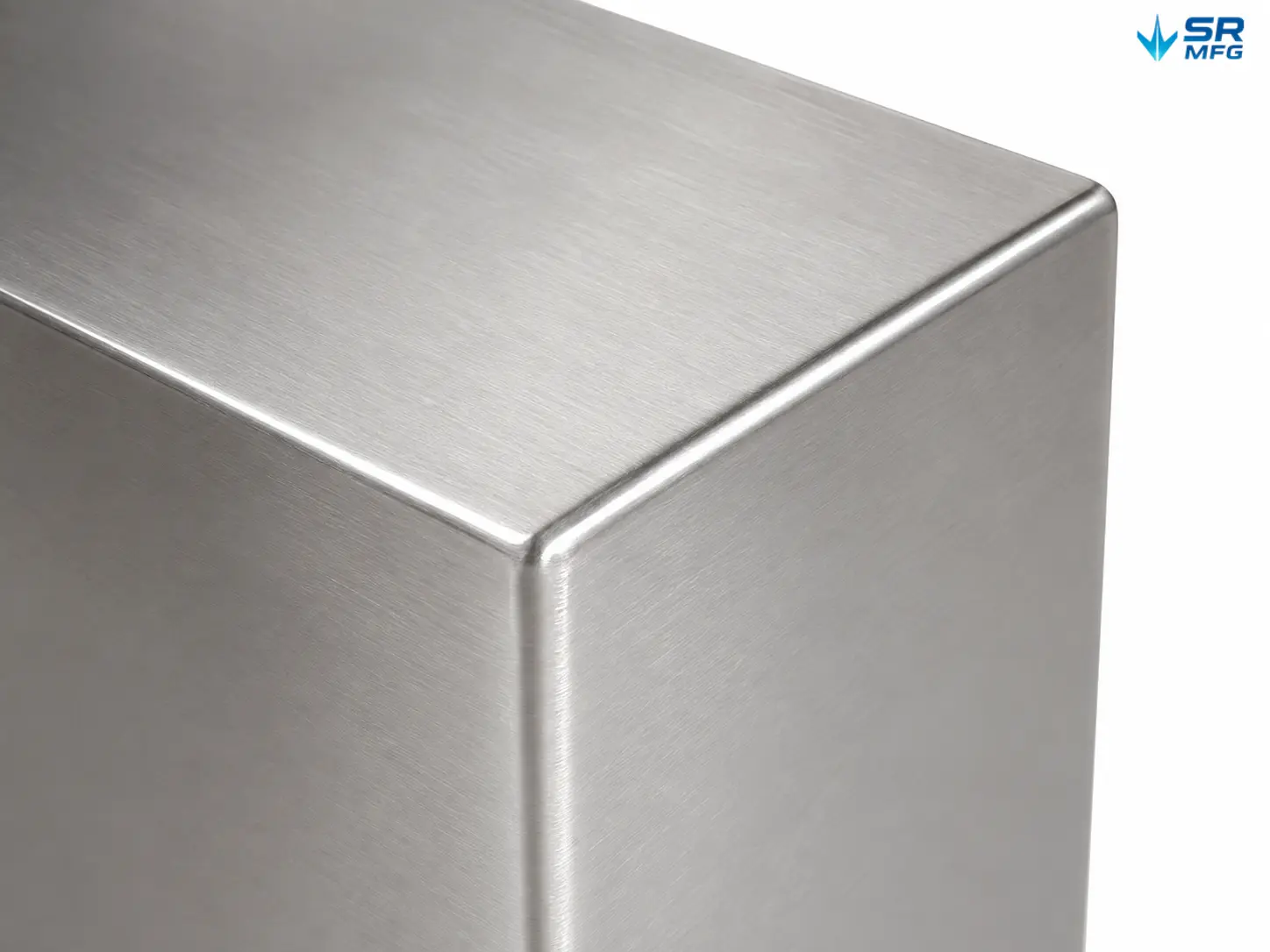

溶接方法 板金溶接 TIG、MIG、またはレーザーを使用 — シームレスでフラッシュに研磨 認定溶接士による施工;連続溶接ビード
エッジ処理 バリ取り済み;半径R ≥ 1 mm 医療グレードの安全形状
クリーンルーム対応 ISO 7 / ISO 8 低パーティクル表面処理対応(オプション)
適合認証 ISO 13485、ISO 9001、IEC 60601-1、RoHS、CE 規制文書サポート完備
トレーサビリティ 100%ロットトレーサビリティ;DHRサポート 材料証明書およびFAIレポート対応可能
試作リードタイム 5~10営業日 複雑さと仕上げによります
量産リードタイム 15~30営業日 数量とプロセス要件によります
最小発注数量 試作品はMOQなし 量産MOQはプロジェクトごとに確認



お客様の信頼する装置のために造られています

診断システムの筐体は、臨床医が最初に触れる部品であり、検査技師が毎日拭き取る表面であり、検査官がお客様の装置を評価する際に最初に受ける印象です。誰もが画面を見る前に、ハウジングはすでにお客様のブランドを体現しています。パネルのずれ、粗い溶接、安っぽいコーティングといった品質の低い製造は、内部の技術の価値を損ないます。精密製造はその逆です。

臨床検査室環境における精密板金エンクロージャを備えた医療診断システム。ブランド品質とプロフェッショナルな外観を表現

この画像は、プロフェッショナルな臨床環境における診断システム筐体を示しており、筐体が臨床医や検査技師に対してお客様のブランドを代表する最初の物理的な接点であることを示しています。

当社は、診断アナライザー、イメージングコンソール、ラボ機器、患者モニター、ポイント・オブ・ケア検査(POCT)デバイス向けに、医療・ヘルスケア向け板金ソリューションを提供しています。単品の試作から継続的な量産まで、すべての筐体はお客様の図面と規格に厳密に従って製作されます。

分析装置、イメージングコンソール、ラボ機器、患者モニター、POCTデバイスなど、さまざまな医療診断機器タイプ向けのカスタム板金エンクロージャのラインナップ

この画像は、さまざまな診断プラットフォーム向けに製造されるカスタム筐体の種類の範囲を示しています — 大型イメージングコンソール筐体からコンパクトなPOCTデバイス筐体まで。

対応する装置の種類

すべての診断プラットフォームには独自の構造要件があります。当社はお客様の装置の特定の要件に合わせて製造をカスタマイズします:

  • 診断アナライザー — コンポーネントの設置とメンテナンスアクセスが容易な内部ブラケットシステムを備えたモジュール式筐体

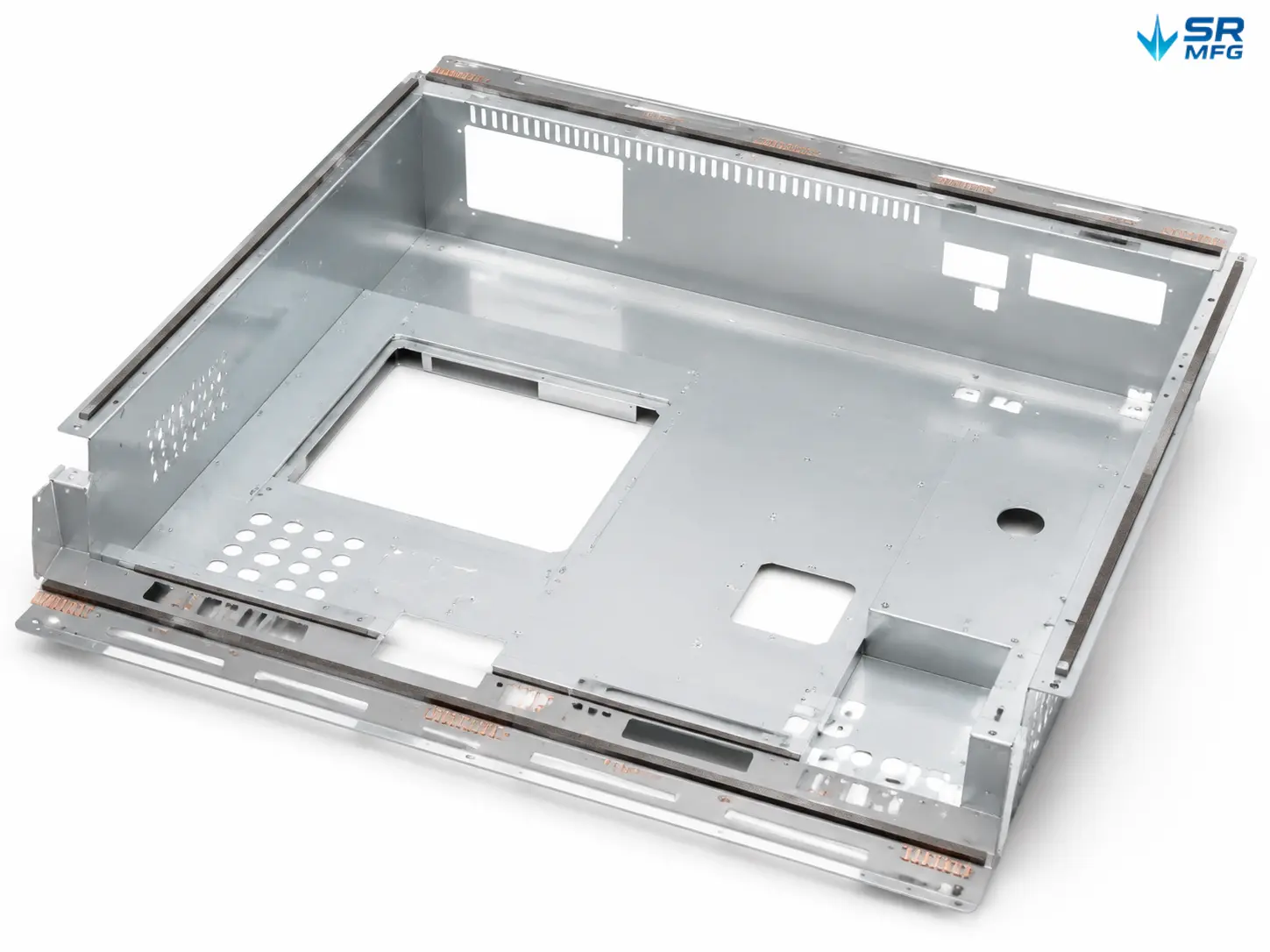

  • イメージングシステムコンソール — EMIシールドと精密加工された取付面を備えた大型パネル
  • ラボ機器筐体 — 滑らかで除染しやすい表面を備えた耐薬品性ステンレス鋼筐体
  • 患者モニタリングデバイス — クリーンな外観と一体型ケーブルマネジメントを備えた軽量筐体
  • ポイント・オブ・ケア検査(POCT)デバイス — ディスプレイ、流体インターフェース、センサーモジュール用の精密な切削加工を備えたコンパクトな筐体
  • 医療用カート&ワークステーション — 日常の消毒拭き取りに耐えるコーティングを施した溶接フレーム構造
  • OEM医療機器 — お客様の図面、サンプル、またはプロジェクト仕様に基づいて製作される完全カスタム筐体
7種類の医療診断機器とそれに対応するカスタム板金エンクロージャ設計を示す図解マトリクス

この画像は、7つの診断機器カテゴリと、それぞれの用途に合わせた独自の筐体デザインの概要を視覚的に示しています。

お客様の装置が記載されていませんか?レイアウト図面をお送りください。当社はお客様のデバイスに合わせて設計します — その逆ではありません。

当社が重視する設計要素

診断用ハウジングは単なる金属の箱ではありません。内部アーキテクチャは、お客様の組立チームが効率的に作業できるか、毎日筐体と格闘するかを決定します。当社はお客様の実際の製品レイアウトに合わせて設計します:

  • 内部マウント構造 — PCBおよびモジュールのレイアウトに合わせて正確に配置されたブラケット、スタンドオフ、レール
  • ディスプレイ&インターフェース切り欠き — HMI画面、タッチパネル、ボタン、表示灯用の精密な開口部
  • ケーブル配線 — 配線を整理し、アクセスしやすく、メンテナンスしやすく保つための設計された経路と結束ポイント
  • 熱管理 — 熱負荷に基づいて設計された換気と放熱
  • メンテナンスアクセス — 完全な分解なしでメンテナンスを可能にする着脱式パネル、ヒンジ付きドア、クイックリリースファスナー
  • 接地&ボンディング — 電気安全規格への適合のための統合接地ポイント
  • 安全形状 — R付きの遷移部、バリ取りされたエッジ、内部に鋭利な面がない設計
  • 清掃性 — 病院グレードの消毒剤に対応した、滑らかで継ぎ目のない外装表面
内部実装構造、ケーブル配線、熱管理、サービスアクセス設計機能を示す医療診断エンクロージャの断面図

この画像は、カスタム診断機器エンクロージャーの主要な内部設計要素を示しています。マウント構造、ケーブル配線チャンネル、換気、メンテナンスパネル、安全形状が含まれます。

これらはすべてDFM(設計段階での製造性分析)で検討されます — 一つの部品が切断される前に。

製造品質が重要な理由

品質の低い製造とは 精密製造が実現するもの
パネルが位置合わせされない すべてのユニットで一貫した均一なパネル間ギャップ
外面に目立つ溶接ビード 手で触れてもわからないシームレスで面一の接合部
輸送中に粉体塗装が欠ける 実際の取り扱いに耐える病院グレードの耐久性コーティング
HMIカットアウトがわずかに偏心している ±0.05 mmの精度、部品が完全にフィット
エンクロージャ内部の鋭利なエッジ バリ取りと丸み付けを施し、作業者の安全に配慮
組立チームが部品の調整に何時間も費やす 部品が初回で問題なく組み上がる
顧客が製品品質に疑問を持つ ブランドの信頼を築くプロフェッショナルな外観



パネルの位置ずれと粗い溶接がある品質の低い製造のエンクロージャと、面一接合部と一貫したギャップを備えた精密製造のエンクロージャの並列比較

この画像は、製造品質の低いエンクロージャー(左)と精密に製造されたエンクロージャー(右)の目に見える違いを比較し、パネルの整合、溶接品質、表面仕上げを強調しています。



ハウジングの価格は一つの数字です。手直し、市場投入の遅延、顧客信頼の喪失によるコストはまた別です。

よくある質問

ステンレス鋼(304、316L)、アルミニウム合金(5052、6061)、冷延鋼板(SPCC、SECC)、亜鉛めっき鋼板を加工しています。材料の選定は、耐食性、重量、コスト、滅菌要件など、お客様の用途によって異なります。DFMレビュー時に選定をお手伝いします。

試作品にはMOQはありません。設計検証用に1個から製作可能です。量産のMOQは金型および工程要件に依存し、プロジェクトごとに確定します。

試作品の価格は設計の複雑さ、材料、仕上げによって異なります。図面をご提出いただければ無料でお見積りします。試作費用は量産発注時に充当できます。

STEP、IGES、DWG、DXF、PDF、SolidWorksファイルに対応しています。異なる形式を使用している場合や、実物サンプルしかない場合はご連絡ください。ほとんどの一般的なエンジニアリングファイル形式に対応可能です。

試作品:5–10営業日。小ロットの量産前生産:10–15営業日。本格的な量産:15–30営業日。正確な納期は、複雑さ、材料、仕上げ、数量によって異なります。

はい。導電性ガスケット、フランジ接合、シールドコーティングを統合したエンクロージャーを設計し、IEC 60601-1-2 で要求される減衰レベルを達成します。シールド仕様は、周波数範囲と感度要件に基づいてDFMレビュー時に決定されます。
