実験室用計器ハウジング
オーダーメイドの実験室用計測器筐体は、ステンレス鋼、アルミ合金、または冷間圧延鋼で製作可能です。IP54–IP68保護等級や、±0.05 mmという精密な加工公差に対応しています。無料のDFMレビューと見積り回答は24時間以内にご提供します。ISO 9001認証の品質マネジメントシステムのもとで製造しています。
- 6種類の材質オプション:SS304、SS316L、アルミニウム5052/6061、冷間圧延鋼、亜鉛メッキ鋼
- IP54~IP68保護、シリコーン、EPDM、FKM、その他のガスケットオプションに対応
- 寸法、切り欠き、内部レイアウト、表面処理は完全カスタマイズ可能
- EMI/RFIシールドは20~100+ dBに対応
- 壁掛け型、卓上型、床置き型、ポータブル型の構成に対応
- 試作リードタイム:5~10営業日
- 量産リードタイム:1~3週間
製品詳細
| 仕様 | パラメータ | 備考 |
|---|---|---|
| 寸法 | ハンドヘルド筐体から床置きキャビネットまで完全カスタマイズ可能 | 長さ×幅×高さをすべてカスタマイズ可能 |
| 寸法公差 | ±0.05 mmの精度、±0.1 mmが標準 | 図面要件に従って製造 |
| 板厚 | 1.0~3.0 mm | 筐体サイズおよび荷重要件に応じて選定 |
| 材料グレード | SS304、SS316L、AL5052、AL6061、SPCC、SGCC | 材質証明書をご用意可能 |
| IP保護等級 | IP54~IP68、IEC 60529 | 密封試験報告書をご用意可能 |
| 使用温度範囲 | -60°C~+200°C | ガスケット材質の選定により異なります |
| EMI/RFI減衰 | 20~100+ dB | 周波数に依存し、DFMレビュー時に決定されます |
| 表面粗さ | Ra 0.4~3.2 μm | 選択した表面処理により異なります |
| ガスケット材料 | シリコーン、EPDM、FKM、ネオプレン、導電性シリコーン | 薬品曝露および使用温度に応じて選定 |
| 溶接方法 | TIG、MIG、スポット溶接 | IP密封接合部には連続TIG溶接を採用 |
| 試作品リードタイム | 5~10営業日 | 図面承認後 |
| 生産リードタイム | 1~3週間 | 数量および複雑さにより異なります |
| 試作MOQ | 1個 | 初回試作に最小数量はありません |
| 量産MOQ | 5個 | 設計および材質により異なります |
| 品質システム | ISO 9001:2015 | 認証取得製造施設 |
| 検査装置 | CMM、表面粗さ測定機、IP試験チャンバー | 寸法および表面品質の完全な検証 |
カスタムラボ機器筐体ソリューション
実験室用計測器には、ほこり、湿気、化学物質、電磁干渉から精密機器を保護できる筐体が必要です。
当社の精密シートメタル筐体は、分析機器、医療診断機器(多くの場合はカスタム診断システム筐体として製作)、制御システム、および研究・製薬・産業実験室環境で使用される携帯型試験装置向けに設計されています。

分析機器、実験室用制御システム、診断機器、携帯型試験装置向けのカスタムシートメタル筐体構成。
すべての筐体は、全体寸法やカットアウトレイアウトから内部実装構造、表面処理に至るまで、お客様の仕様に基づいて製造されます。
単一の試作品から量産までのプロジェクトに対応しており、初回サンプルには最小発注数量の制限はありません。
ラボ環境向け材料選定
適切な材料の選択は、耐食性、重量、清浄性、耐久性、コストを含む筐体の耐用期間全体の性能に直接影響します。

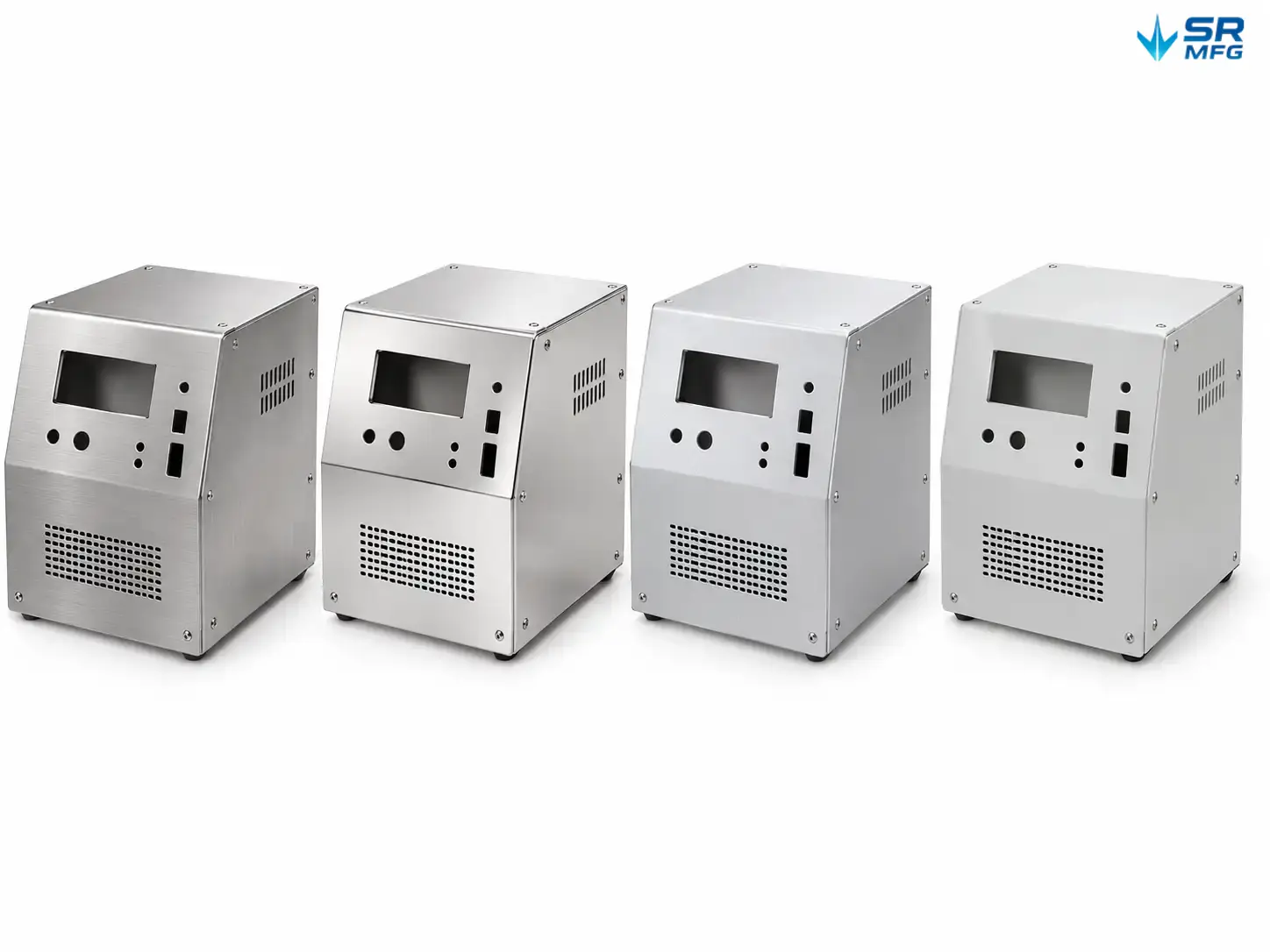

実験室用計測器筐体に使用される一般的なシートメタル材料(ステンレス鋼、アルミニウム、冷間圧延鋼、亜鉛メッキ鋼)の比較。
| 材料 | 最適な用途 | 主要特性 | 代表的な用途 |
|---|---|---|---|
| 304 ステンレス鋼 | 標準的なラボ環境 | アルコール、イソプロピルアルコール、穏やかな洗浄剤に耐性;粉体塗装、電解研磨、抗菌コーティングに対応 | 激しい薬品曝露なしで日常的な拭き取り消毒が必要な環境 |
| 316Lステンレス鋼 | ウェットケミストリーラボ、製薬クリーンルーム、沿岸施設 | 塩化物、酸、次亜塩素酸ナトリウムや過酸化水素などの消毒剤に対する耐性が高く、医療用シートメタルの耐薬品性の中核要件を満たします。電解研磨した316Lは、鏡面に近い低異物保持性の表面を実現できます。 | 頻繁な薬品曝露がある環境 |
| 5052 アルミニウム | ポータブル機器、壁掛け型分析装置、ハンドヘルドデバイス | 軽量で優れた成形性;陽極酸化処理により、重量増加を最小限に抑えた硬質で耐摩耗性の表面を形成 | 重量が重視される用途 |
| 6061 アルミニウム | 軽量性を維持しつつ高い構造強度が求められる設置 | 5052より高い構造強度を備え、熱処理によって硬度を高めることができます。 | より重い内部機器を支持する筐体 |
| 冷間圧延鋼(SPCC) | ベンチトップ分析装置、制御コンソール、据置型測定機器などの固定設置 | 強度、コスト、製造性の優れたバランス;粉体塗装により信頼性の高い一般的な腐食保護を提供 | 薬品曝露が限定的で、厳格な重量要件がない用途 |
| 亜鉛メッキ鋼(SGCC) | 中程度の環境曝露がある一般ラボ | 亜鉛コーティングにより、比較的低い材料コストで基本的な耐食性を提供 | 標準的な洗浄剤を使用する温度管理されたラボ |
コストに関する考慮事項:
- 316Lステンレス鋼のコストは通常、304より約30–50%高く、より高い耐薬品腐食性が必要な用途に特に適しています。
- アルミニウム原材料は、一般に冷間圧延鋼よりも15–25%高価ですが、軽量なため国際輸送コストの削減に役立ちます。
- 高い耐食性を必要としない筐体では、粉体塗装した冷間圧延鋼が通常最もコスト効率の高い選択肢です。
- 表面仕上げは、筐体の総コストの約15–30%を占めます。電解研磨は粉体塗装より高コストですが、クリーンルーム環境での設置後の清掃頻度を減らすことができます。

カスタム実験室用エンクロージャーの主なコスト要因。材料、加工、表面仕上げ、シーリング、検査を含みます。
DFMレビュー時に、当社のエンジニアがお客様の用途に最もコスト効率の高い材料と表面処理の組み合わせを提案します。
保護およびシーリングソリューション
実験室環境では、薬品の飛散、湿度変化、洗浄・消毒手順、浮遊粒子など、特有の課題があります。
当社の筐体は精密シーリングシステムを採用し、信頼性の高い環境保護を提供します。

実験室用機器エンクロージャーのIP54からIP68までの環境保護レベル。
IP保護等級
| 等級 | 粉塵保護 | 防水保護 | 典型的な用途 |
|---|---|---|---|
| IP54 | 粉塵の侵入から保護 | 水しぶきから保護 | 一般的な実験室環境 |
| IP55 | 粉塵の侵入から保護 | 噴流水から保護 | 高湿度環境および洗浄エリア |
| IP65 | 防塵 | 噴流水から保護 | 製薬および化学実験室 |
| IP66 | 防塵 | 強力な噴流水から保護 | 過酷な洗浄環境 |
| IP67 | 防塵 | 一時的な浸水から保護 | 屋外設置および浸水が発生しやすいエリア |
| IP68 | 防塵 | 連続浸水から保護 | 水中用途 |
ガスケット材料オプション
| ガスケット材質 | 温度範囲 | 最適な用途 |
|---|---|---|
| シリコーン | -60°C~+200°C | 広い温度範囲で優れた柔軟性を必要とするほとんどの実験室環境 |
| EPDM | -40°C~+120°C | 優れた耐候性を必要とする屋外またはUV暴露用途 |
| FKM(バイトン) | -20°C~+200°C | 優れた耐薬品性を必要とする過酷な化学環境 |
| ネオプレン | -30°C~+100°C | バランスの取れた総合性能を必要とする一般的な産業環境 |
| 導電性シリコーン | -55°C~+175°C | 筐体シームにおいてIPシールとEMIシールドの両方が必要なアプリケーション |

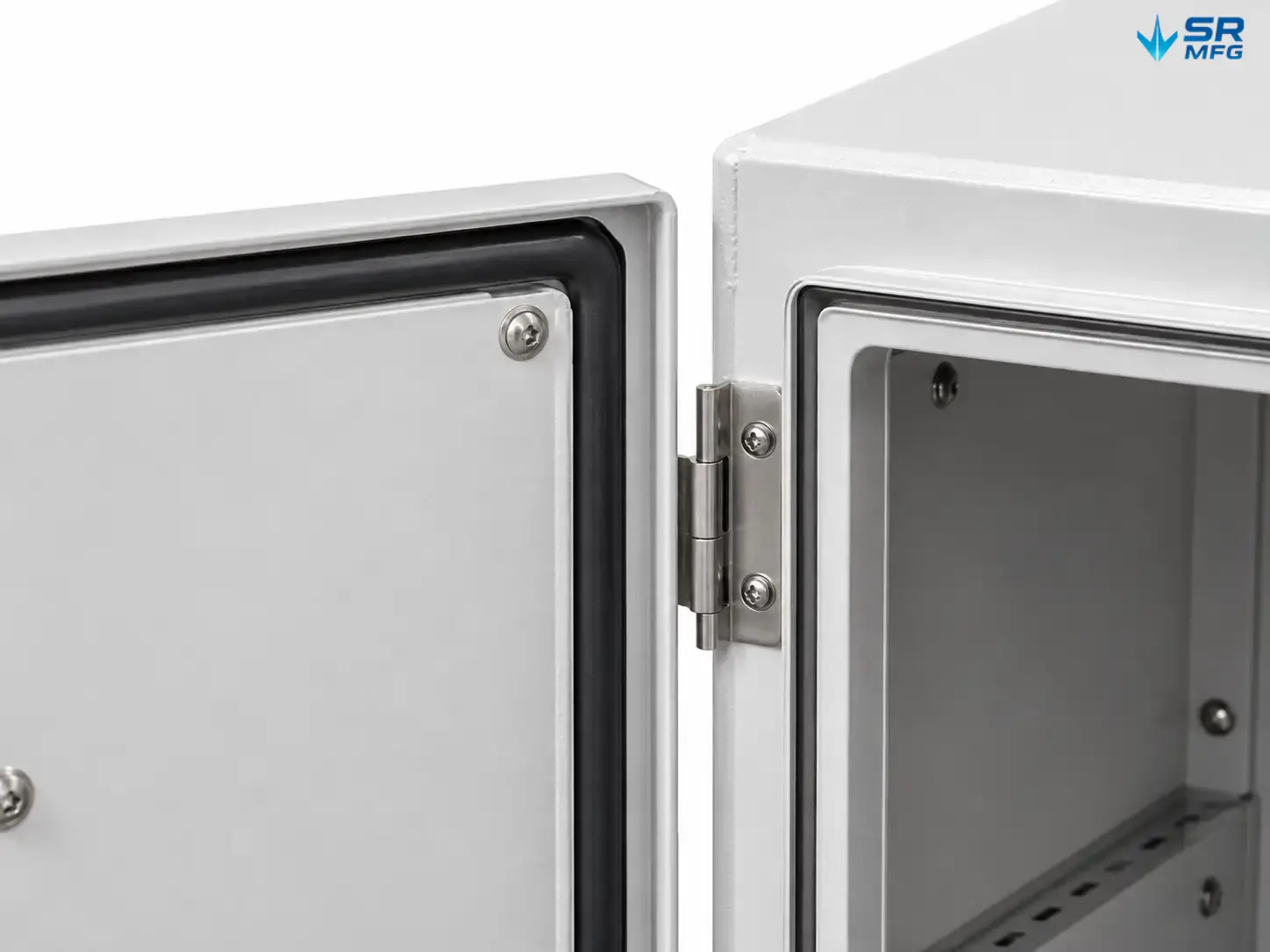

各筐体はガスケットの圧縮状態を検査し、シール性能を検証します。

温度、耐薬品性、気象曝露、EMI要件に基づく実験室用エンクロージャーに一般的に使用されるガスケット材料。
試験報告書はご要望に応じて提供可能です。
完全なカスタマイズ対応
標準カタログ筐体では、特殊な実験室用機器に完全に対応できないことがよくあります。
当社はお客様の正確な仕様に合わせてすべての筐体を製造するため、既製品ハウジングに合わせて機器を再設計する必要はありません。

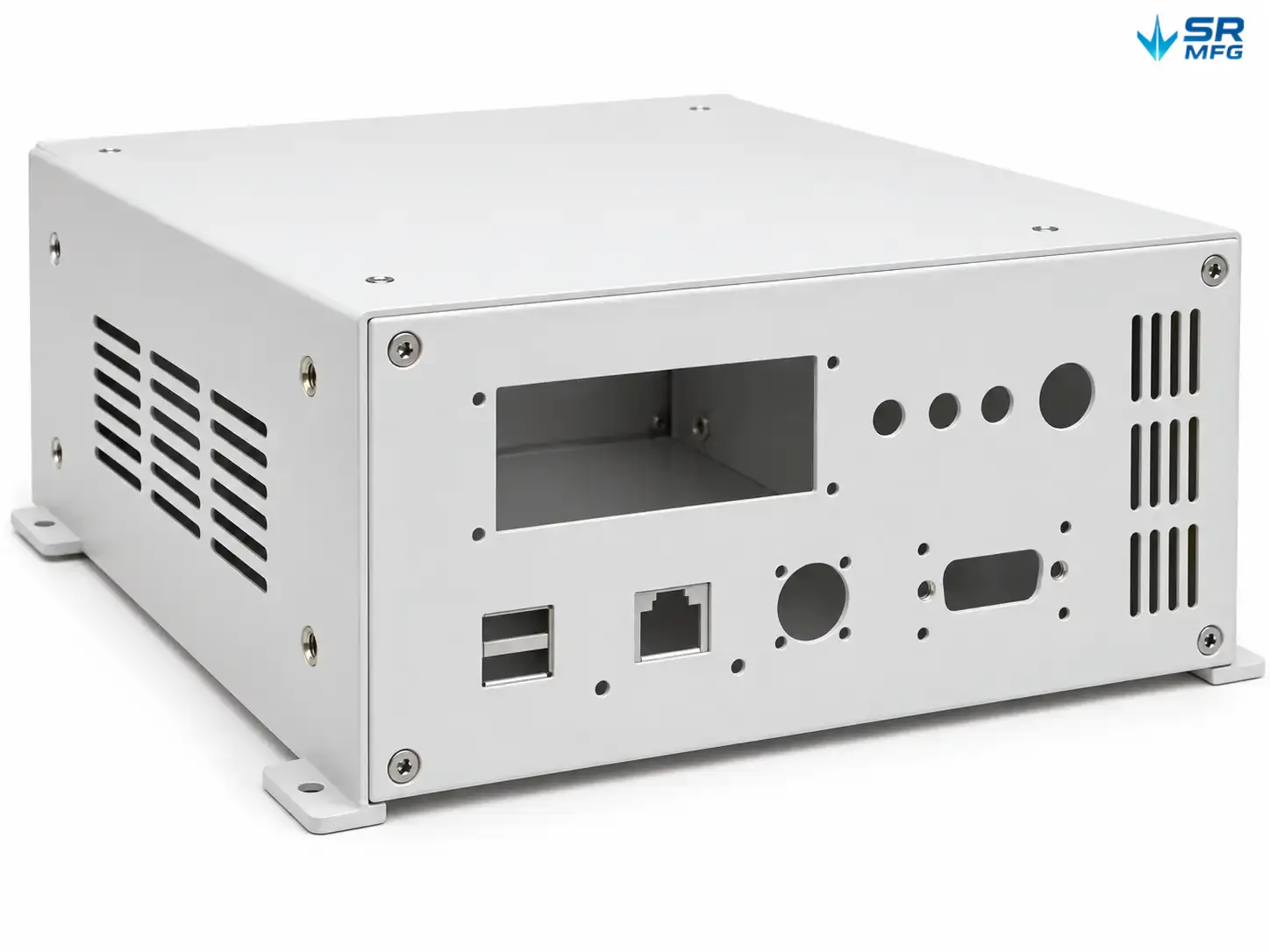

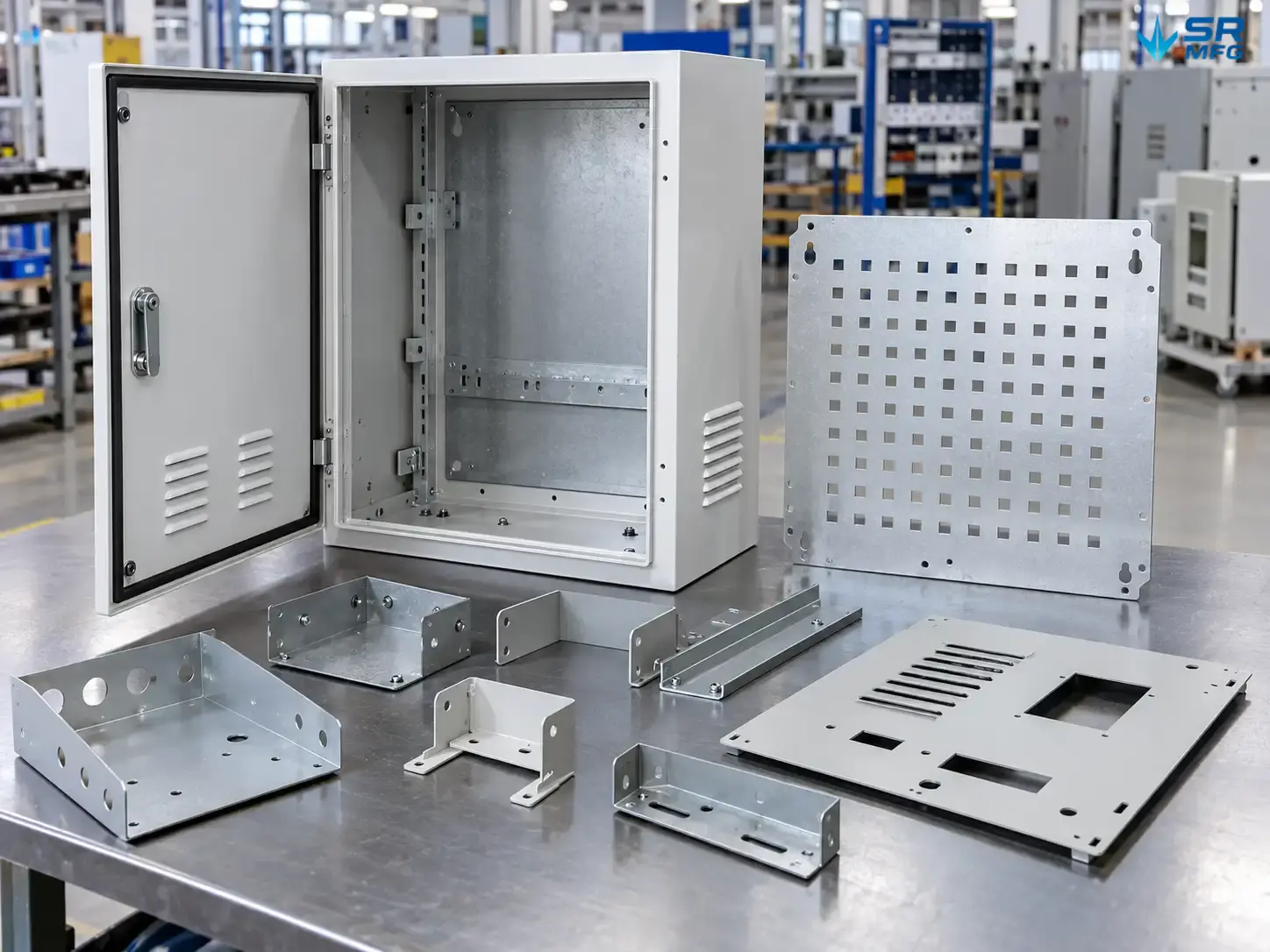

寸法、コネクタ切り欠き、取付プレート、DINレール、ケーブル配線、内部仕切りを含むカスタムエンクロージャーの設計オプション。
カスタム寸法
- 長さ×幅×高さを完全にカスタマイズ可能
- コンパクトなハンドヘルドハウジングから大型の床置きキャビネットまで対応するサイズ展開
- 大型筐体は分割して製造し、ボルト締結構造により現場で組立可能
- 製造実現性はDFMレビュー時に検証されます
カスタムカットアウト
- LCD、OLED、タッチスクリーン、電子ペーパーディスプレイ用の表示窓
- 押しボタン、ロータリーエンコーダ、トグルスイッチ、ポテンショメータ用のカットアウト
- D-sub、丸型、角型、USB、Ethernet、電源コネクタ用のケーブル・コネクタ開口部
- 光学式、超音波式、環境モニタリング用、光ファイバーセンサ用のセンサ開口部
- 通気スロット、ファン取付穴、HEPAフィルタフレーム
- 貫通穴、止まり穴、タップ穴、皿穴
カスタム内部レイアウト
- 用途別の穴パターンを備えたカスタム取付プレート
- 標準的な電気・制御部品用のDINレール位置
- ケーブル配線チャネルとケーブルタイ取付ポイント
- 接地ポイントと接地スタッド
- PCBスタンドオフと取付ブラケット
- 熱絶縁およびEMIシールド用の内部仕切り
- 頻繁なメンテナンスが必要な機器用のスライド式または取外し可能なトレイ
表面仕上げのオプション
| 表面仕上げ | 対応材料 | 説明 |
|---|---|---|
| 粉体塗装 | すべての金属 | 全RALカラー対応可能、標準膜厚60~80 μm、テクスチャはサンドテクスチャ、ファインテクスチャ、マット、セミグロスを含む |
| 陽極酸化処理 | アルミニウムのみ | Type II装飾用アルマイトおよびType III硬質アルマイト、ナチュラル、ブラック、ゴールド、ブルー、レッド仕上げ対応可能 |
| 電解研磨 | ステンレス鋼のみ | Ra ≤ 0.4 μmの鏡面仕上げ、微細な表面欠陥および汚染物質を除去 |
| ヘアライン加工 | ステンレス鋼、アルミニウム | 方向性のある表面テクスチャ、標準粗さRa 0.8~1.6 μm |
| 不動態化処理 | ステンレス鋼 | 化学的不働化処理により保護酸化クロム層を強化し、耐食性を向上 |
| 亜鉛めっき | 冷延鋼板 | 亜鉛コーティングは基本的な腐食保護を提供し、粉体塗装と組み合わせることでさらなる耐久性を付与可能 |
| 抗菌コーティング | すべての金属、粉体塗装またはアルマイト表面の上に施工 | 銀イオンまたは銅イオン添加剤により、頻繁に触れる表面での細菌繁殖を抑制 |
| レーザーマーキング | すべての金属 | シリアル番号、ロゴ、安全ラベル、規制マーキングの永続的な識別 |

実験室用機器エンクロージャーに一般的な表面仕上げの比較。粉体塗装、アルマイト処理、電解研磨、ヘアライン加工、不動態処理、亜鉛コーティングを含みます。
EMI/RFIシールドレベル
| シールドレベル | 方法 | 標準減衰量 |
|---|---|---|
| 標準 | 金属筐体自体によるシールド | 20~40 dB |
| 強化型 | 導電性シームガスケット+内部シールドコーティング | 40~80 dB |
| 完全シールド型 | 導電性ガスケット+シールドコーティング+シールド区画+最適化されたグラウンディング | 60~100+ dB |
実際のシールド性能は、周波数帯域、開口部設計、コネクタインターフェース、ガスケットの圧縮に依存します。これが実用的なEMIシールド設計の核心です。

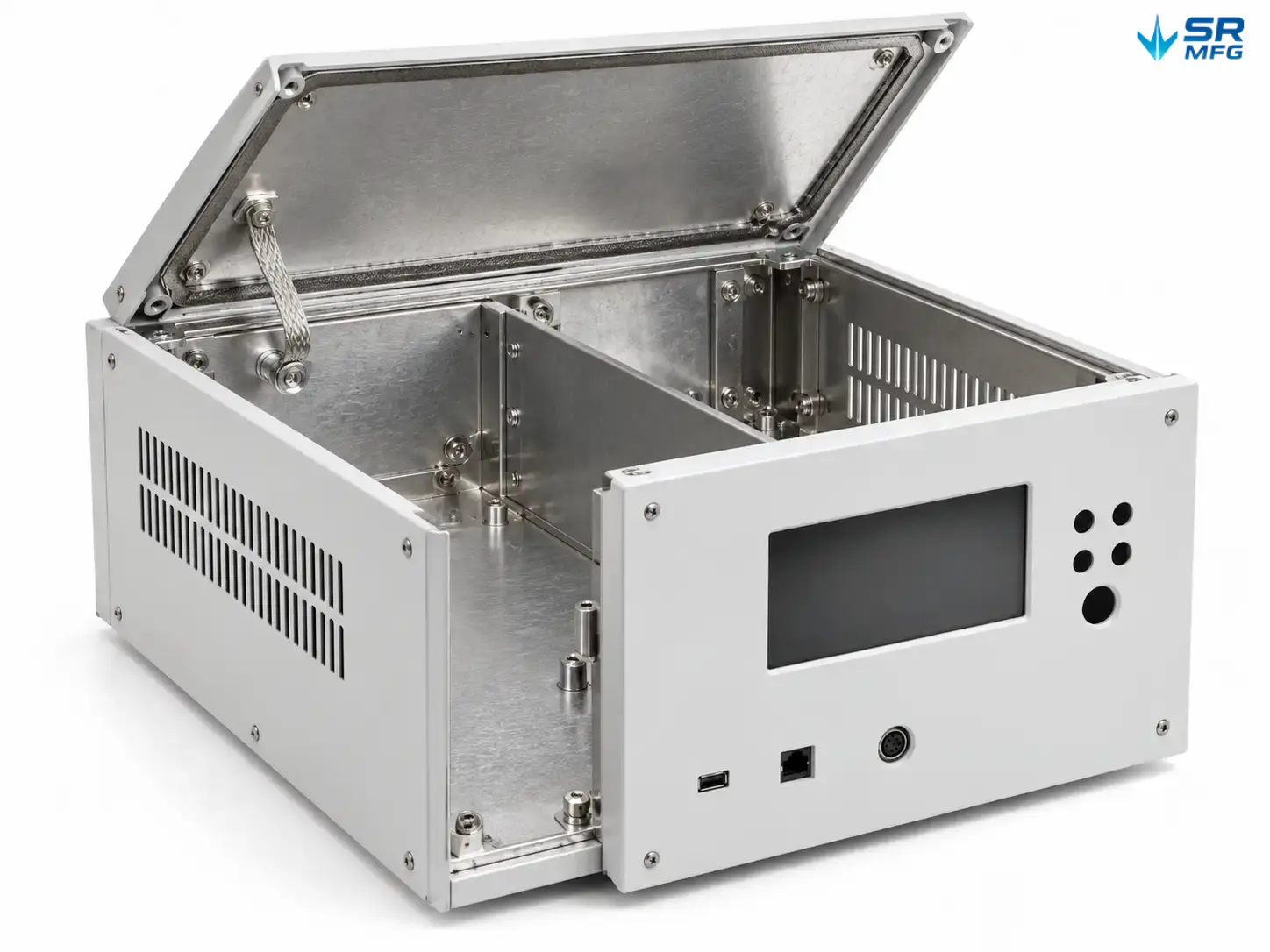

導電性ガスケット、内部シールド、接地、区画化を用いた標準、強化、完全シールドのエンクロージャー構成。
当社のエンジニアが、お客様のEMC要件に基づき、DFMレビュー時に適切なシールド構成を決定いたします。
用途別の構成
実験室用機器は用途に応じて異なる筐体構成が必要です。
以下の例は、一般的な用途における代表的な設計アプローチを示しています。

分析機器、診断機器、制御システム、クリーンルーム機器、携帯型フィールド機器向けの実験室用エンクロージャー構成。
分析機器
例として、クロマトグラフ、分光計、血液分析装置などが挙げられます。
- 光学アライメントを支援する±0.1 mmの加工精度
- 測定精度を保護する強化EMIシールド
- 機器の校正を容易にする取り外し可能なマウントプレート
- 明確なモニタリングとデータ読み取りのための精密実装ディスプレイウィンドウ
医療診断機器
医療診断機器(CT、MRI、超音波、ポイントオブケア検査)では、通常316Lまたは304ステンレスに電解研磨または抗菌仕上げを施し、IP65以上として洗浄液が内部に侵入しないようにする必要があります。これらの制約は、医療・ヘルスケア向け板金ソリューションの中心に位置します。
実験室用制御システム
例として、データ収集システム、データロガー、PLC筐体などが挙げられます。
- 標準的な電気部品用のDINレールマウント
- 配線を整理するケーブルルーティングチャネル
- 粉塵および偶発的な湿気に対するIP54~IP65保護
- コスト効率の高い保護を実現する粉体塗装鋼またはアルミニウム構造
クリーンルーム機器
例として、パスボックス、ラミナーフローユニット、ワークステーション筐体などが挙げられます。
- 316Lステンレス鋼、内部表面電解研磨仕上げ、Ra ≤ 0.4 μm
- 内部に露出した締結具のない気密シーリング
- 粒子の蓄積を最小限に抑える設計の平滑表面
- 標準的なクリーンルーム清掃手順に対応
ポータブル現場機器
例として、ハンドヘルド分析計、現場サンプリング機器などが挙げられます。
- 陽極酸化処理を施した5052または6061アルミニウムによる軽量化
- 輸送耐久性を向上させる耐衝撃構造
- 屋外使用のためのIP65~IP67保護
- 一体型キャリングハンドルまたはポータブル構造機能
これらの構成は固定パッケージではなく、初期設計推奨事項として提供されるものです。
DFMレビューでは、当社のエンジニアがお客様の装置重量、熱要件、電磁環境、洗浄要件、および使用条件を評価した上で、用途に応じた設計調整をご提案します。

生産前に、エンクロージャー構造、材料、熱要件、シーリング、EMIシールド、製造性をカバーするDFMレビュー。
よくある質問
どの材料またはIP定格が必要かわからない場合
無料相談のために当社のエンジニアリングチームにお問い合わせください。
お客様の装置要件、実験室環境、使用条件、およびプロジェクト予算に基づいて、最適な筐体構成の選定をお手伝いします。
