ソーラーコンバイナボックス筐体
太陽光発電用コンバイナーボックス専用に設計された高性能板金筐体。
複数のPVストリング入力を単一の出力に集約し、同時に保護機器や監視機器を収容できるよう設計されており、住宅用、産業用、およびユーティリティ規模の太陽光発電設備に適しています。
- IP66等級のシーリング — 防塵構造で、強力な水の噴流からも保護されるため、屋外のPV設備に適しています
- 多様な素材オプション — 亜鉛めっき鋼板、304/316ステンレス鋼、およびアルミニウムから、環境条件に応じて選択可能
- 事前設計された内部レイアウト — DINレール、バスバー、配線経路、および電気部品の取り付けに対応
- 柔軟なケーブル入力オプション — ノックアウトや予め加工された開口部を、上面、下面、または側面に配置可能
OEM/ODMによるカスタマイズが可能です。 筐体寸法、取付構成、内部レイアウト、ケーブル入力位置、色、およびブランディングをすべてカスタマイズできます。
製品詳細
| カテゴリー | パラメータ | 仕様 | 備考 |
|---|---|---|---|
| 電気定格 | 定格電流 | 32A~250A | 回路要件に応じて構成 |
| 電気定格 | 定格電圧 | 600V / 1000V / 1500V DC | PVシステム設計に応じて選定 |
| 電気定格 | PVストリング入力数 | 4 / 6 / 8 / 10 / 12 / 16 | 入力数が筐体サイズに影響 |
| 筐体 | 材料 | 亜鉛めっき鋼板 / SS304 / SS316 / アルミニウム | 設置環境に応じて選定 |
| 筐体 | 材厚 | 0.8–2.0 mm | 大型筐体には通常、より厚い材料が必要 |
| 筐体 | 表面仕上げ | 粉体塗装 / 溶融亜鉛メッキ / 陽極酸化処理 | カスタムRAL色に対応 |
| 筐体 | 保護等級 | IP65 / IP66 / IP67 | IEC 60529に基づいて試験済み |
| 機械的構造 | ドア構成 | 片開き扉 / 両開き扉 | 筐体幅に応じて選定 |
| 機械的構造 | ヒンジ | ステンレス鋼ピアノヒンジ | 腐食性屋外環境に適しています |
| 機械的構造 | ロックシステム | クォーターターンラッチ / 南京錠対応ハスプ / キーロック | お客様の要件に応じて構成可能 |
| 環境性能 | 使用温度範囲 | -40°C ~ +80°C | 連続屋外運転に適しています |
| 環境性能 | ガスケット材質 | EPDM / シリコーン / ネオプレン | 温度および環境要件に応じて選定 |
| 環境性能 | 耐塩水噴霧性 | 500 h 粉体塗装 / 1,000 h HDG | ASTM B117に準拠した試験済み |
| 寸法 | 外形寸法 | カスタマイズ可能 | 標準サイズ範囲はご要望に応じて対応可能 |
| 寸法 | 内部空間 | 構成変更可能 | コンポーネントレイアウトに合わせた設計 |
| 寸法 | ケーブル入線 | 上部 / 下部 / 側面 / カスタム | ノックアウトまたは事前カット開口部に対応 |
| 適合規格 | 製造規格 | IEC 61439-1 / IEC 61439-5 | 低圧開閉装置および制御装置アセンブリに適用 |
| 適合規格 | 物質規制対応 | RoHS / REACH | サポート文書をご用意可能 |
| 適合規格 | 試験 | 寸法検査 / IP試験 / 塩水噴霧試験 | 試験報告書はご要望に応じて提供可能 |
ソーラーコンバイナボックスエンクロージャとは?
太陽光発電用コンバイナーボックス筐体は、複数のPVストリングの出力を単一の回路に集約するために使用される電気部品を収容します。ヒューズ、遮断スイッチ、サージ保護デバイス、バスバー、端子、および監視機器を環境からの影響から保護します。

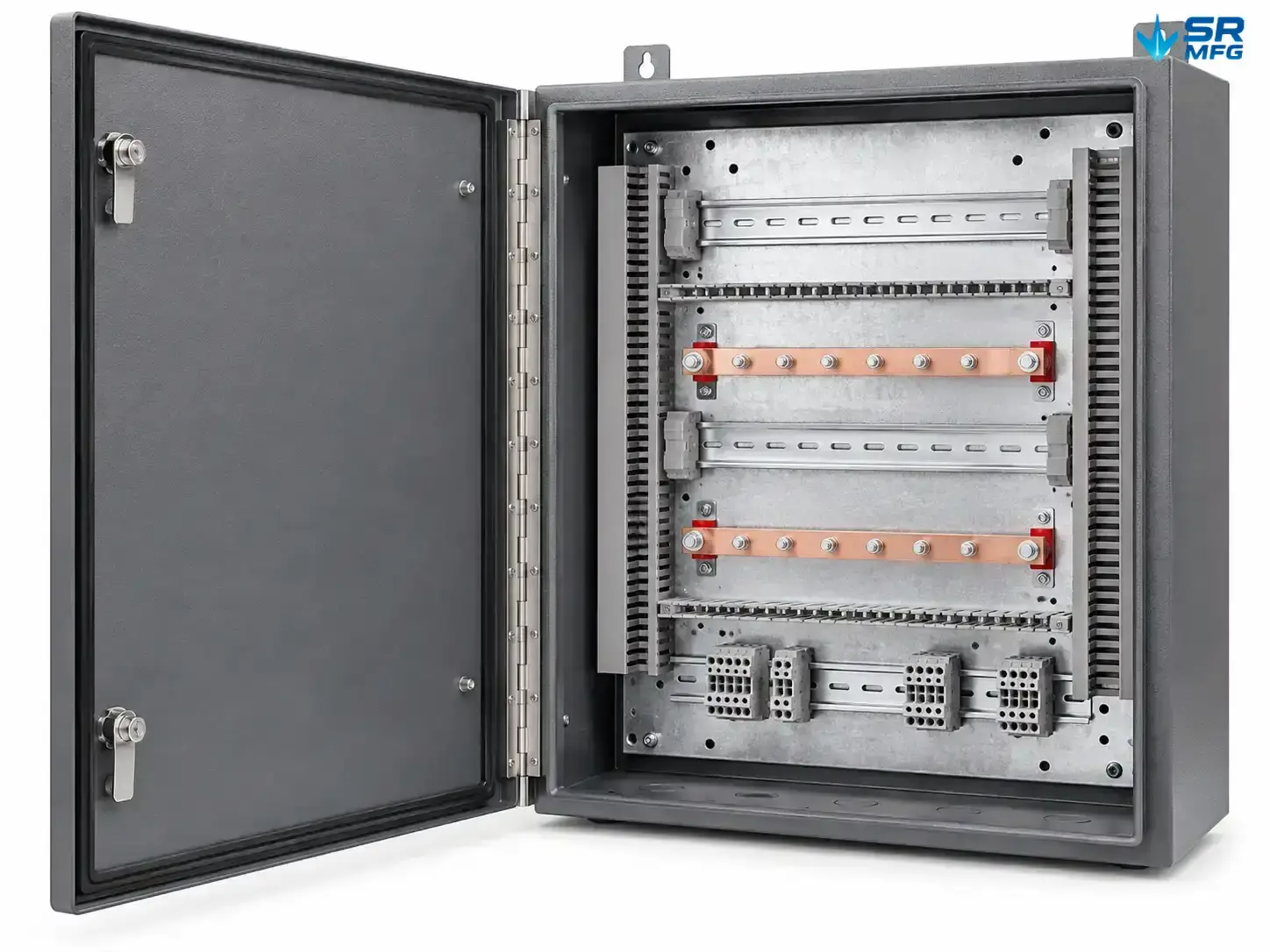

太陽光発電用コンバイナーボックス筐体内部の、保護機器・開閉機器・ケーブル管理部品の一般的な配置例。
システムインテグレーターやEPCコントラクターにとって、エンクロージャーは単なる保護箱ではありません。コンバイナーボックスであれ、ソーラーインバーター用板金エンクロージャーであれ、その設計は設置効率、メンテナンスアクセス、ケーブル管理、屋外での長期的な信頼性に直接影響します。
当社の板金製コンバイナーボックスエンクロージャーは、小規模な住宅用PVアレイから大規模な商業用およびユーティリティ規模の太陽光発電プロジェクトまで、幅広い用途に合わせて構成できます。これは、現代のPVプラントのためのエネルギー・電力向け板金ソリューションの中核です。
信頼性の高い現場性能のために設計
コンバイナーボックス筐体の機械構造は、設置効率、保守性、長期的な耐久性に直接影響します。

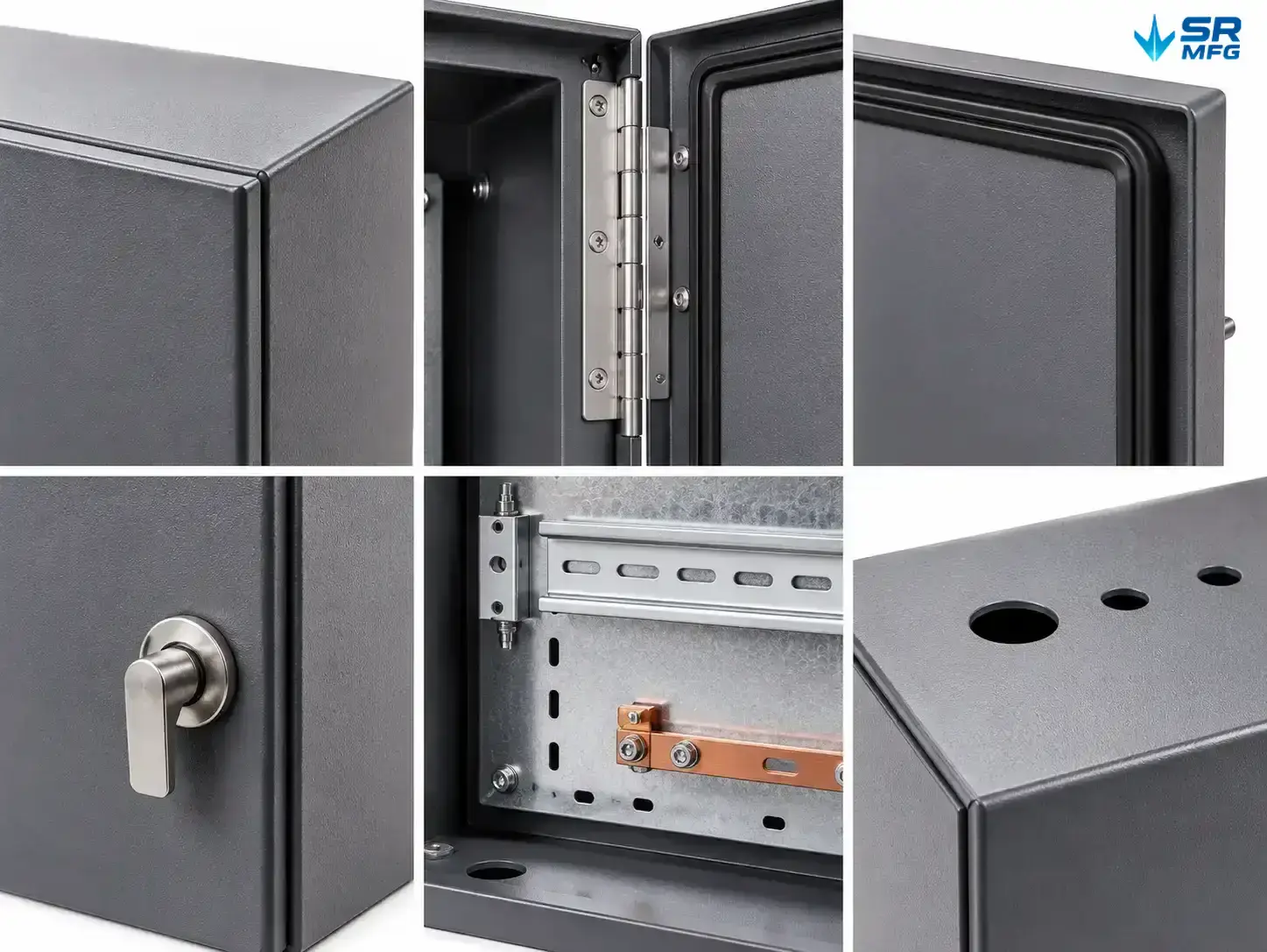

主な構造上の特長は以下のとおりです:
- 溶接構造または組立構造 — 完全溶接設計は最大の剛性を提供し、一方ボルト締結組立は設置および現地メンテナンスの柔軟性が高くなります
- 補強ドアヒンジ — ステンレス製ピアノヒンジは、屋外環境での繰り返しの開閉に耐えます
- クォーターターンラッチ — 定期メンテナンス時の迅速なアクセスを提供しつつ、筐体のシール性能の維持に役立ちます
- プレパンチ加工された取付穴 — 標準化された取付パターンは、壁掛け、ポールマウント、または床置き設置用に構成できます
- 内部DINレール取付 — DINレールは、ブレーカー、ヒューズホルダー、端子、その他の標準的な電気部品用に事前に取り付けることができます
内部レイアウトには、バスバー、ケーブル管理部品、端子台、監視装置も配置でき、お客様の電気構成に合わせて予備スペースを設計します。
材料選定ガイド
筐体の材質は、耐食性、重量、コスト、製造容易性、および想定される耐用年数に影響します。適切な選択は、設置環境とプロジェクト要件によって決まります。

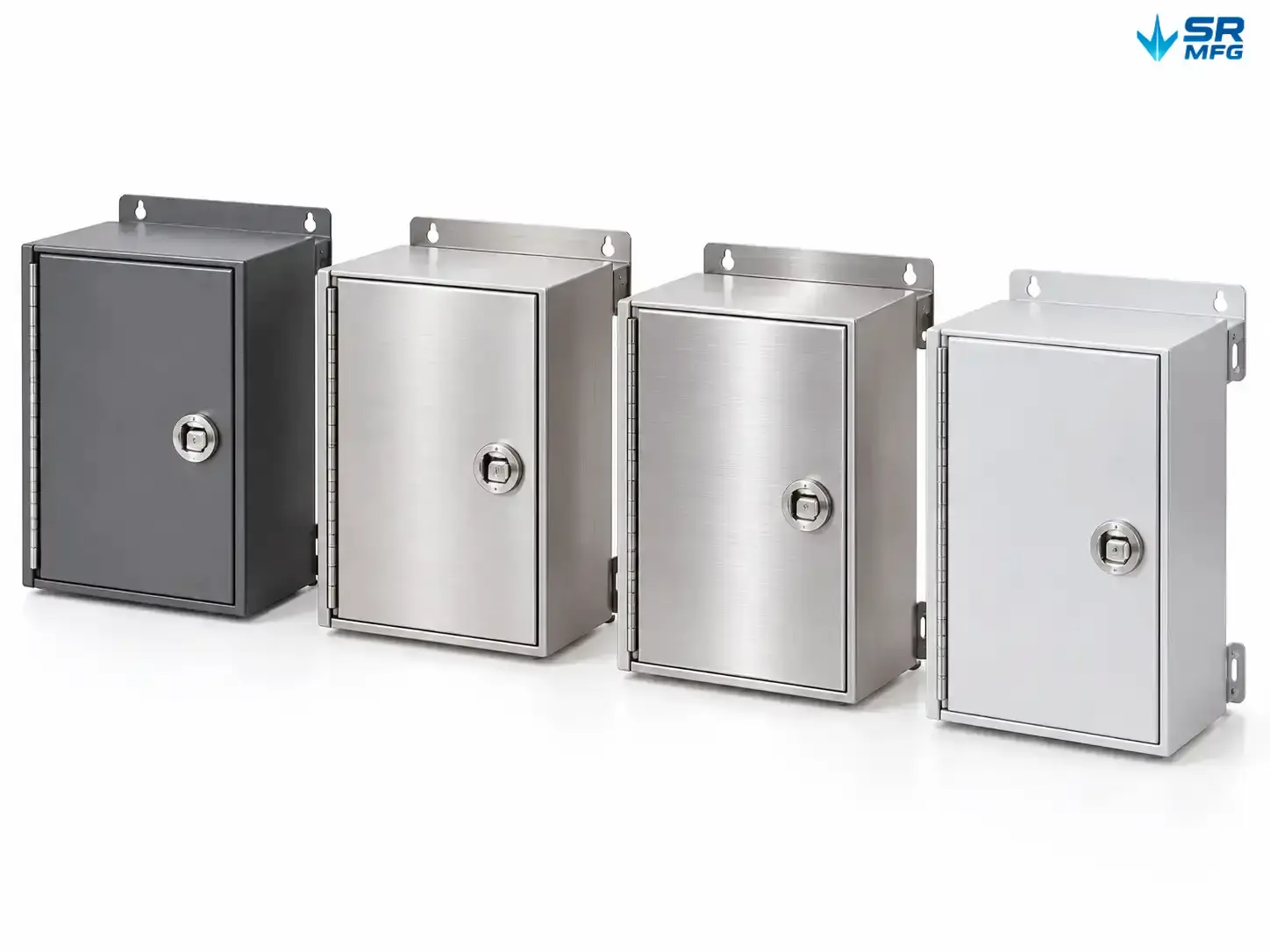

さまざまな太陽光発電設置環境における一般的な筐体材質の比較。
| 材料 | 最適な用途 | 主な利点 |
|---|---|---|
| 一般的な屋外用途やコスト重視の作業には亜鉛メッキ鋼、湿気の多い場所や沿岸部には304ステンレス、海洋環境や産業環境への曝露には316 | ステンレス鋼と亜鉛メッキ鋼の筐体の選択は、通常、耐塩水噴霧性と予算のトレードオフに帰着します | 耐塩水噴霧性と予算 |
| アルミニウム | 重量重視の設置およびプレミアムプロジェクト | 軽量かつ優れた熱伝導性 |
表面仕上げのオプション
- 粉体塗装 — 幅広いRALカラーをカスタマイズ可能な標準防食保護
- 溶融亜鉛めっき — 厳しい屋外および産業環境向けの重防食亜鉛保護
- アルマイト処理 — アルミ筐体に適用可能で、表面硬度、耐食性、外観を向上させます
IP保護等級の理解
IP保護等級は、筐体が塵や水の侵入をどの程度防ぐかを示します。太陽光発電設備は露出した環境で稼働することが多いため、信頼性の高いシーリングは筐体設計において重要な要素です。

屋外用ソーラー筐体のIP65、IP66、IP67保護等級の比較。
| 等級 | 粉塵保護 | 防水保護 | 典型的な用途 |
|---|---|---|---|
| IP65 | 防塵 | 低圧水噴流に対する保護 | 雨よけのある屋外設置 |
| IP66 | 防塵 | 強力な水柱に対する保護 | 屋上および地上設置の露出型PVシステム |
| IP67 | 防塵 | 一時的な浸水に対する保護 | 地上設置型システムおよび一時的な浸水が発生しやすい地域 |

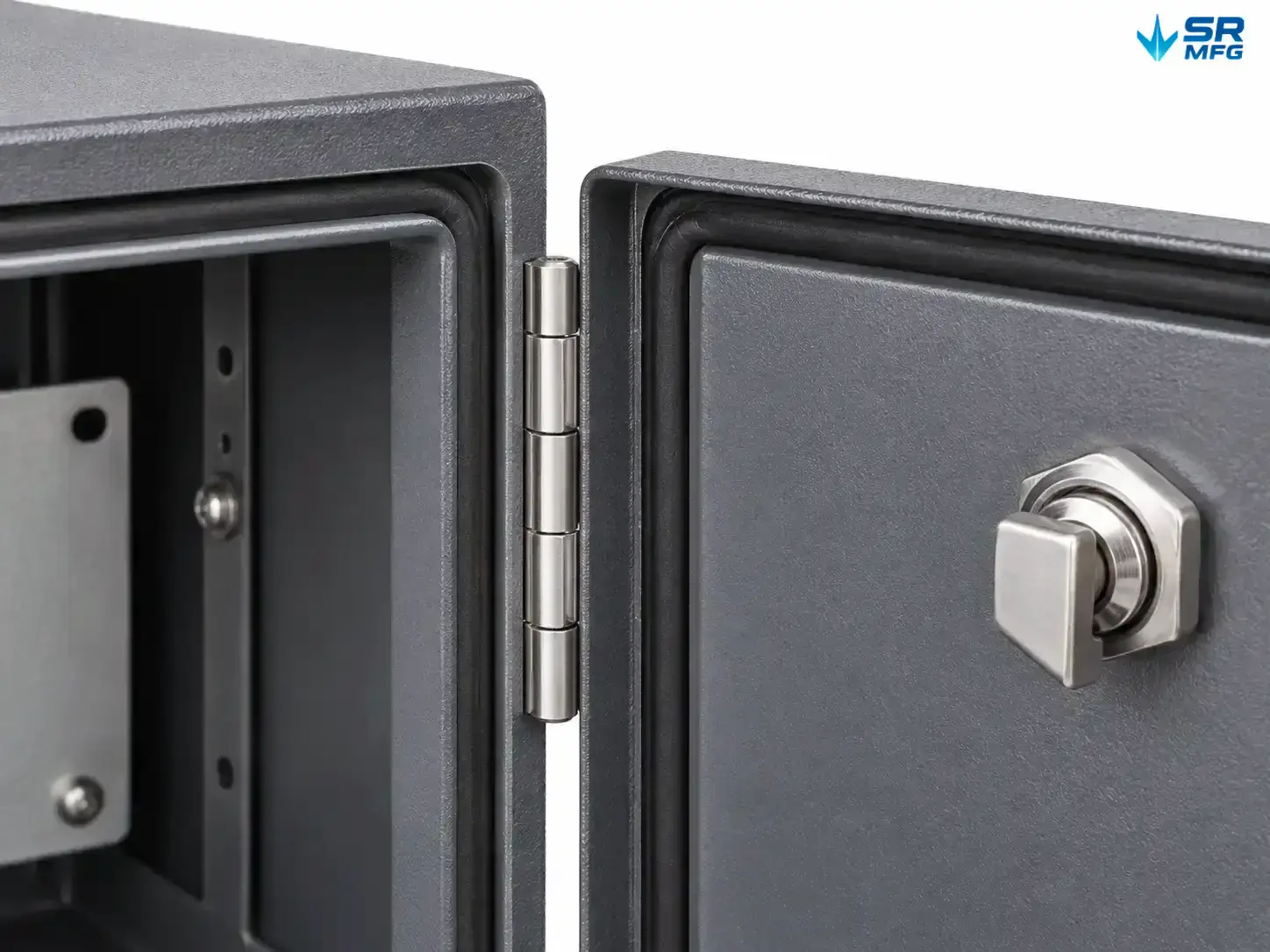

ガスケット材料にはEPDM、シリコーン、ネオプレンがあり、温度範囲、気象曝露、化学環境に応じてシールシステムを選択できます。その後、適切なガスケット設置検査により、IP66の接合部を書面上だけでなく、現場でも確認します。
システム互換性
筐体は、主要な太陽光電気設備メーカーのコンポーネントに合わせて構成できます。内部寸法、取付ポイント、DINレール、バスバー、配線経路はすべて実際のコンポーネント配置に合わせて設計できます。
対応可能なコンポーネント:
- PVストリングヒューズおよびヒューズホルダー(10 × 38 mmおよび14 × 51 mm形式を含む)
- 定格250AまでのDC分離開閉器
- Type 2 サージ保護デバイス
- CTセンサーおよびデータロガーを含む監視・通信機器
- バスバー、端子、ケーブル終端金具

カスタムソーラー分電盤筐体に組み込める代表的なコンポーネント。
製造時に、内部スペースをお客様の正確なコンポーネント配置および配線要件に合わせてカスタマイズできます。
取付オプション
一般的な3つの設置構成で、ほとんどの太陽光設置シナリオに対応できます。

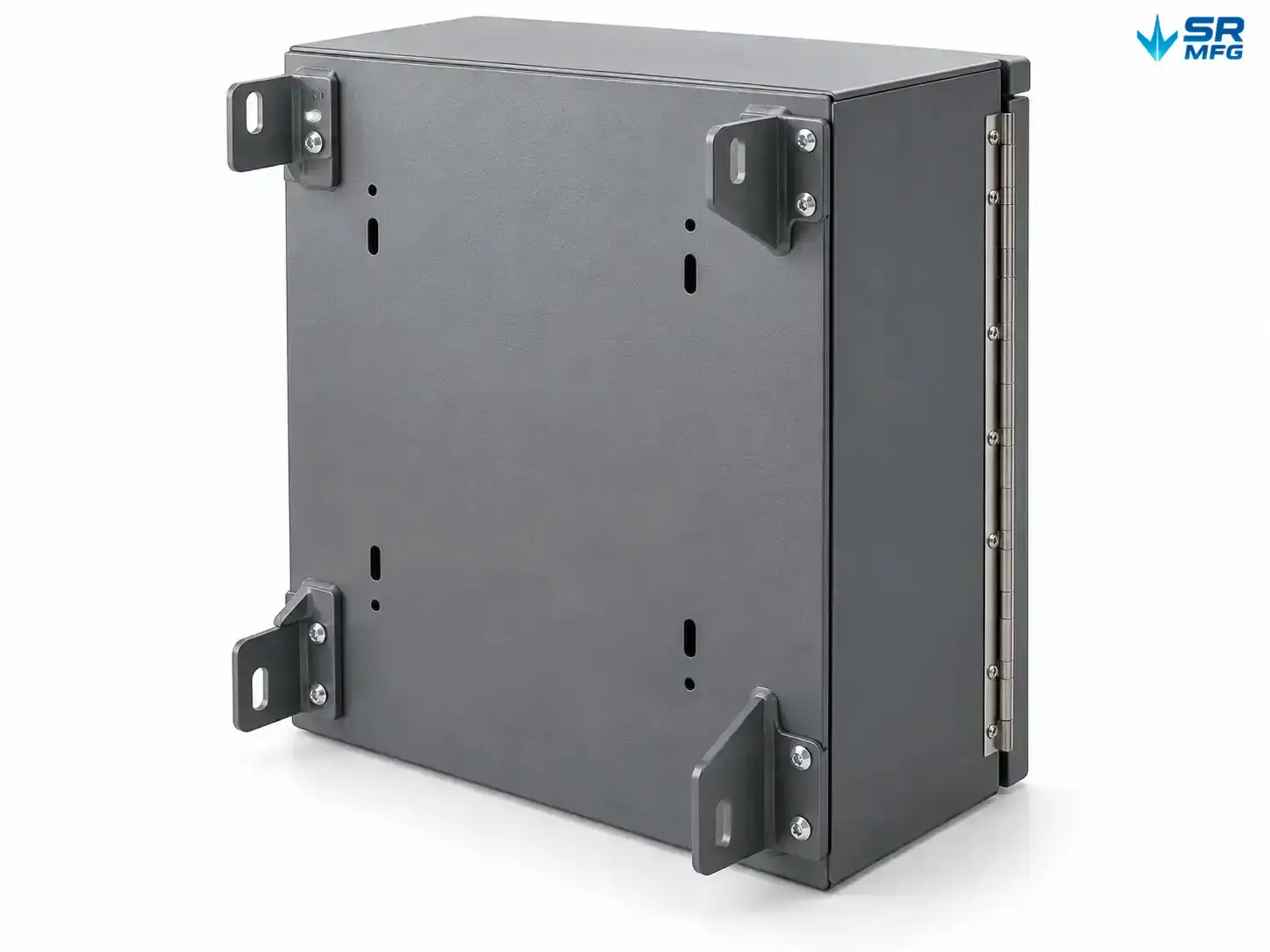

ソーラー分電盤筐体の一般的な3つの取付構成。
壁掛け式
- 標準M8/M10取付穴を備えた事前加工済み背面取付プレート
- コンクリート壁、石積み、および鉄骨構造に適しています
- 推奨クリアランス:通風およびメンテナンスアクセスのため、上部に約100 mm、各側面に50 mm
ポール取付式
- ポール径60 mm~150 mm対応の調整式ステンレス鋼ポールクランプ
- 取付方向はケーブル引込方向を最適化するために調整可能
- 必要に応じて防振ゴムパッドを追加可能
床置き型
- アンカーボルト取付用の溶接鋼製ベースフレーム
- 取付高さ調整可能、通常800–1,200 mm
- 変電所、商用PVプラント、ユーティリティ規模の太陽光発電設備に適しています
カスタマイズ機能
標準筐体設計は多くの一般的な用途をカバーしています。機械的、電気的、または設置上の特定の要件があるプロジェクトには、完全なOEM/ODM板金加工サービスを提供します。
カスタマイズ可能なパラメータ
- 筐体の外形寸法: 長さ、幅、高さ
- 内部コンポーネントのレイアウトと取付位置
- ケーブル引込穴の数量、直径、位置
- ドア開閉方向:左開きまたは右開き
- ロックシステム:クォーターターンラッチ、南京錠対応ハスプ、またはキーロック
- ブランディング:エンボスロゴ、スクリーン印刷、または彫刻
- RAL仕様に基づくカスタム粉体塗装色

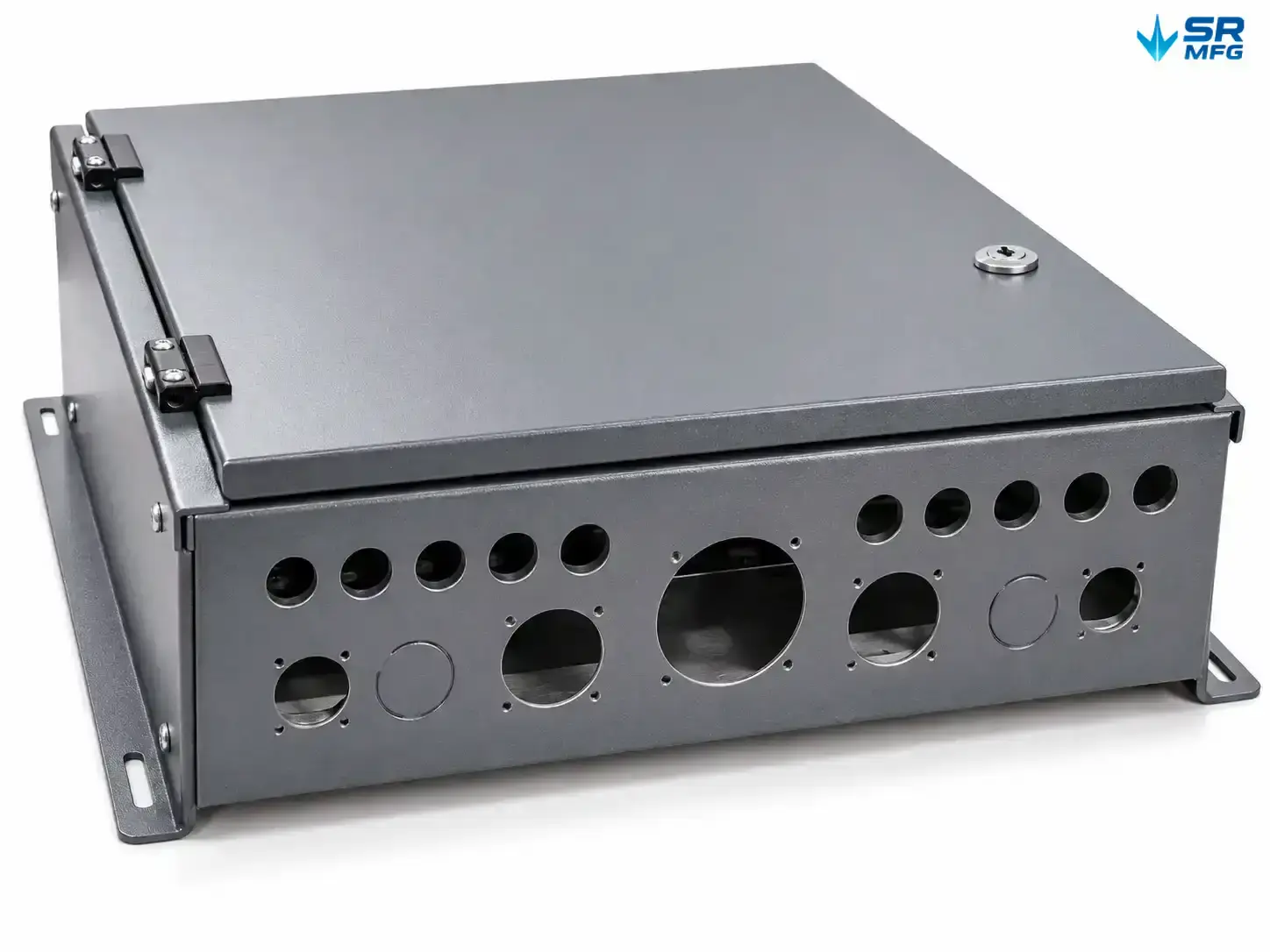

特定の太陽光発電プロジェクトに合わせてカスタマイズできる筐体の主要な特長。
カスタマイズプロセス
- 要件、図面、またはコンポーネントレイアウトの提出
- エンジニアリングレビューとDFMフィードバック
- 図面確認
- 7–10日以内の試作品製作
- サンプル承認および量産への移行
当社の太陽光集約ボックス筐体が選ばれる理由
製造能力
- 社内でのレーザー切断、CNCベンディング、溶接、板金加工
- 板厚範囲:0.8 mm ~ 2.0 mm
- 標準寸法公差は ±0.5 mm で、重要な箇所についてはご要望に応じて ±0.2 mm までの公差に対応可能です
- 粉体塗装仕上げでは 500+ 時間、溶融亜鉛めっき仕上げでは 1,000+ 時間 の耐食性(塩水噴霧試験)
- 使用温度範囲:-40°C ~ +80°C

オーダーメイドの板金製太陽光発電用コンバイナボックス筐体の製造に一般的に用いられる製造工程。
サービスの強み
- 標準製品の最小発注数量は 100 個から
- 試作品サンプルは 7–10 営業日以内に提供可能
- カスタム生産注文の標準リードタイム:15–25 日
- 筐体設計および内部コンポーネントのレイアウトに関する技術サポートを提供
