紙の上では正しく見える軽量板金エンクロージャーでも、生産では失敗することがある。. 成形中に壁が座屈する。曲げ半径でエッジに割れが発生する。重量目標は構造的完全性を犠牲にすることでのみ達成される。. 根本原因は通常、メーカーの設備ではない — 実際の力の下で薄肉金属がどのように挙動するかを考慮していない設計にある。.
サプライヤーの軽量設計能力を評価するとは、彼らのエンジニアリングチームがこれらの問題を製造現場に到達する前に捕捉できるかどうかを確認することである。.
軽量設計能力が一般的な板金設計と異なる理由
軽量設計は単に薄い材料を使うことではない
多くのバイヤーは、軽量板金設計とは単に薄い素材を指定することだと考えている。実際には、, 板厚を1.5 mmから0.8 mmに減らすと、曲げ許容差計算、パンチ工具選定、溶接パラメータ、さらには梱包方法に至るまで、すべての下流の決定が変わる。. 標準ゲージ部品のみの経験しかないサプライヤーは、これらの選択の連鎖的影響を予測できない可能性がある。.
一般的な板金設計は、所定の板厚での製造可能性に焦点を当てている。. 軽量設計は第2の制約を追加する：剛性、強度、寸法安定性を維持しながら目標重量を達成すること。. この二重の目的には、異なるエンジニアリング思考法が必要である — 重量を後付けではなく設計パラメータとして扱う思考法である。.
失敗した場合の隠れたコスト
サプライヤーが軽量設計の専門知識を欠いている場合、結果は下流で現れる。. 内部応力解放による歪みで部品が到着する。薄いパネルがボルト荷重下でたわむため、組立公差が累積する。プロトタイプサイクルが2週間から6週間に延びる。各反復が軽微な調整ではなく再設計を必要とするためである。.
コストは常に初期見積もりに現れるわけではない。安く見積もっても軽量化の最適化ができないサプライヤーは、 二次矯正、追加の補剛ブラケット、または必要以上の厚肉材料 を必要とする部品を生産する可能性がある — そのすべてが当初の重量とコストの目標を損なう。.
軽量板金部品の設計が難しい理由

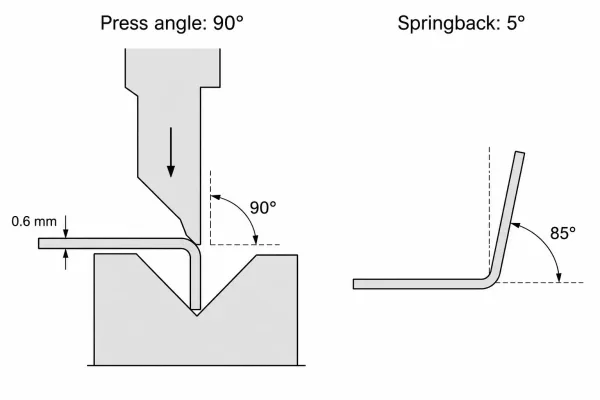

薄い板金部品の曲げ前後を示す側面図比較。スプリングバック角度が表示され、軽量部品になぜより厳密な成形制御が必要かを示している。.
薄肉変形とスプリングバック
板厚1.0 mm未満の板金は、曲げ加工中に異なる挙動を示す。. 材料のスプリングバック角度が増加し、最終的な曲げ角度がプログラムされたプレスブレーキ角度からより大きくずれる。.
6 mmアルミニウムブラケットの場合、 スプリングバックは5度を超えることがある — 設計者がフラットパターンで補正していなければ、部品を公差外に押し出すのに十分である。.
薄肉はハンドリングや治具の圧力によっても変形する。2.0 mm鋼板で 確実に機能する真空チャックや溶接クランプが、0.5 mmアルミニウムをへこませたり座屈させたりする可能性がある。. 軽量経験のあるサプライヤーは、治具の接触点を部品形状に設計に組み込む。経験のないサプライヤーは、最初のロットが表面マーク付きで到着して初めて問題を発見する。.
構造を弱める重量削減機能

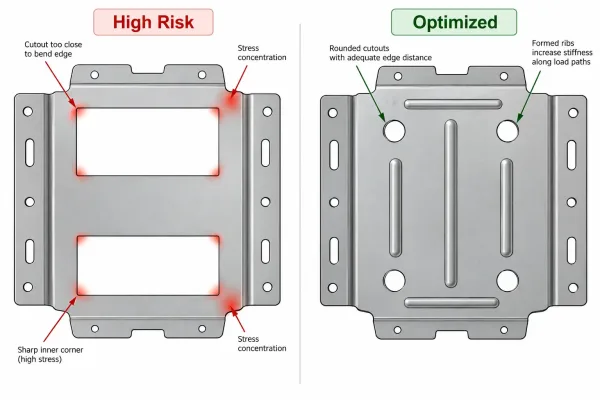

2枚の板金パネルの上面図 — 一方は不適切に配置された切り欠きにより応力集中を引き起こしており、もう一方は適切なリブ補強により構造的完全性を維持している。.
軽量化穴、逃げ切り欠き、段付きプロファイルは質量を減らす — しかし応力集中も導入する。. 曲げ線付近の円形切り欠きは成形中の割れを引き起こす可能性がある。荷重支持パネルの矩形スロットは中立軸を移動させ、荷重下での部品のたわみ方を変える。.
経験豊富なサプライヤーは設計レビュー中にこれらの機能を評価する。彼らは エッジに近すぎる切り欠きにフラグを立て、応力集中を減らすためにスロットに丸みコーナーを提案し、絶対重量よりも剛性が重要な場合は大きな開口切り欠きの代わりにリブパターンを推奨する。.
軽量化のための材料選択トレードオフ
すべての軽量材料がすべての用途に適しているわけではない。.
アルミニウム5052-H32は曲げ加工性が良いが、6061-T6より降伏強度が低い。6061を強度のために選ぶことは、より厳しい曲げ半径とより大きなスプリングバックを受け入れることを意味する。. 高張力低合金（HSLA）鋼は同じ板厚で軟鋼よりも重量削減を提供するが、その高い降伏強度はより大きなプレスブレーキトン数とより鋭い工具を要求する。.
所定の重量目標に対して適切な合金・調質の組み合わせを推奨するサプライヤーの能力 — 在庫にあるものにデフォルトするのではなく — は、軽量設計能力の直接的な指標である。.
軽量意図を読み取るための設計ファイルの読み方

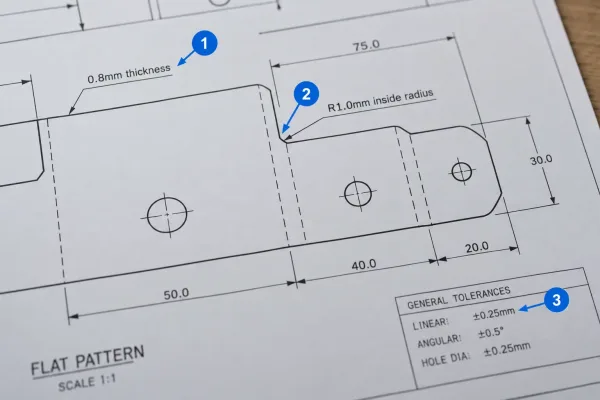

板金フラットパターン図面の一部。引き出し矢印が主要な注記を指している：板厚（0.8mm）、内側曲げ半径（1.0mm）、公差仕様。.
板厚と曲げ半径の選択
軽量設計ファイルの最初のシグナルは、部品の全体サイズに対する板厚である。. 300 mm × 200 mmのエンクロージャーで0.8 mm厚は、設計者が大幅な重量削減を目標としていることを示唆する。.
第2のシグナルは曲げ半径です： 薄肉材におけるタイトな内側半径（材料厚さの0.5倍以下）は、積極的な軽量化または成形知識の不足を示しており、サプライヤーのDFMフィードバックがどちらであるかを明確にするはずです。.
一貫性を確認してください。設計者が 8 mmの壁厚に対して2.0 mmの取り付けフランジ, を指定している場合、その部品は特定の領域に補強が必要なハイブリッド設計である可能性があります。有能なサプライヤーはこれを認識し、エラーとして指摘しません。.
補強リブとガセットの配置
広い領域にわたる薄いパネルには剛性が必要です。設計ファイルには以下のいずれかが示されているべきです： 成形リブ （部分深さのプレスブレーキ曲げまたはスタンピングダイスにより形成）または 溶接ガセットプレート.
これらの特徴の配置は設計者の構造的意図を明らかにします — 荷重経路に沿ったリブ、コーナー部のガセット、開放パネルのクロスブレーシング。.
薄く広いパネルに補強機能がない設計の場合、サプライヤーはDFMレビュー時にこれを指摘すべきです。. この点について沈黙していることは、サプライヤーが気づかなかったか、自分の責任と考えていないことを示唆しており、どちらも警告サインです。.
設計成熟度を示す公差注記
非重要機能に対する厳しい公差は、板金製造に不慣れなエンジニアが作成した設計に多く見られます。.
A 6 mmアルミニウムカバーパネルに対する±0.1 mmの平坦度指示, は、例えば、二次矯正なしでは達成不可能であり、この工程は機能を向上させることなくコストとリードタイムを増加させます。.
軽量設計の経験があるサプライヤーは、RFQレビュー時にそのような公差に疑問を呈します。彼らは提案します 可能な限り非重要寸法を±0.25 mmまたは±0.5 mmに緩和し, 、二次工程の数を減らし、部品を重量-コスト目標内に収めることを。.
サプライヤーの軽量設計能力を評価する5つの次元

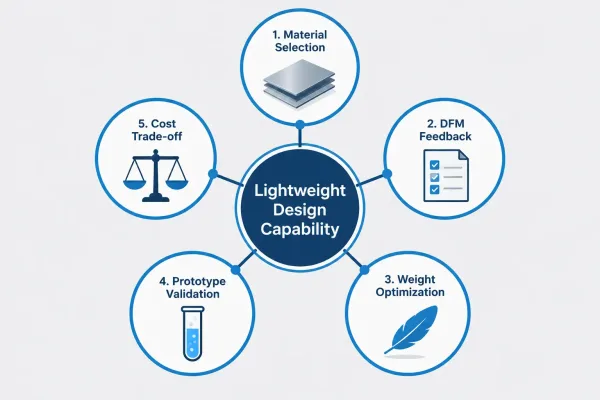

材料推奨、DFMフィードバック品質、軽量化最適化、プロトタイプ検証、コストと重量のトレードオフという5つの評価軸を表示する放射状ダイアグラム。
材料推奨と選定ガイダンス
重量目標と用途に対してどの合金を推奨するかサプライヤーに尋ねてください。.
有能なサプライヤーはトレードオフについて議論します — 例えば、, 良好な成形性が必要な曲げ筐体には5052-H32を、厳しい曲げ制約があっても高い降伏強度が必要な構造ブラケットには6061-T6を提案するなど。.
回答が以下に限定される場合 “「何を使いたいですか？」”, 、そのサプライヤーは設計に貢献しているのではなく、あなたの設計を実行しているだけです。.
DFMフィードバックの品質と具体性
過去の軽量プロジェクトからDFMレポートのサンプルを要求してください。.
一般的なフィードバック（“「この部品は製造可能であるべきです」”）は何も伝えません。.
具体的なフィードバック — “「機能Xの0.5 mm壁は曲げ時に座屈する可能性が高いです。補強ビードを追加するか、0.8 mmに増やすことを検討してください」” — は実際のエンジニアリング判断を示しています。.
最良のDFMフィードバックには代替案が含まれます：
“「オプションAは重量目標を満たしますが、カスタム成形ダイが必要です（$X NRE）。オプションBは12%重くなりますが、標準工具で成形できNREは不要です。」”
このレベルの詳細は、サプライヤーが軽量設計は単一の最適化ではなく一連のトレードオフであることを理解していることを示しています。.
軽量最適化の提案
DFM修正を超えて、サプライヤーが積極的に重量削減の機会を提案するかどうかを評価してください。.
例としては以下が含まれます： 溶接補強材を成形リブに置き換える、非重要フランジを薄くする、または曲げ線を避けるために切り欠きの向きを変える。.
これらの提案はDFMレポートに記載されるべきであり、繰り返しのフォローアップを必要とすべきではありません。.
プロトタイプ検証能力
軽量部品の場合、プロトタイプ検証は任意ではなく、不可欠です。.
サプライヤーが機能プロトタイプ（単なるビジュアルモデルではなく）を製作するかどうか、および測定するかどうかを尋ねてください 重量、寸法精度、成形品質を設計意図に対して検証する。.
軽量部品のプロトタイプ検証を省略するサプライヤーは、生産においてより高いリスクを受け入れている。.
コストと重量のトレードオフに関するガイダンス
有能なサプライヤーは、軽量化の決定がコストに与える影響を明確に説明できる。.
設計内のすべてのフィーチャは、これらの物理的プロセスを経ても維持される必要があります。
“「肉厚を1.0 mmから0.8 mmに減らすと重量は20%削減されるが、成形の複雑さが増し、より厳しい金型公差のために部品あたり1ドルのコスト増となる。」”
このガイダンスにより、設計を確定した後にコストの驚きに直面するのではなく、情報に基づいた意思決定が可能になる。.
サプライヤーのDFMアドバイスが実際に機能するかどうかを検証する方法
設計の変更前後の比較を要求する
サプライヤーに以下を提示するよう求める： 元の設計と提案された修正案を並べて示し、各変更を説明する注釈を付ける。.
この演習により、DFMフィードバックが実質的なものか表面的なものかが明らかになる。サプライヤーが以下のようにしか言えない場合、 “「曲げ半径を変更しました」と理由を説明せずに, 、そのアドバイスは製造の実態に基づいていない可能性がある。.

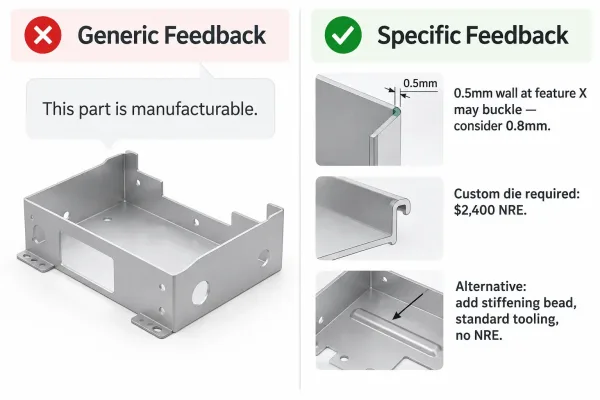

左側に一般的なDFM回答（「製造可能」）を示し、右側に具体的な成形リスク、コスト影響、代替案を含む詳細なDFM回答を示す分割画面比較。.
フィードバックの具体性を評価する
曖昧なフィードバック — “「この形状は成形が難しいかもしれません」” — は、以下のような正確なガイダンスよりも有用性が低い：
“「この形状には最小半径0.3 mmのワイピングダイが必要となり、1ドルのNREとリードタイムに3日が追加されます。」”
具体的なフィードバックにより、トレードオフを評価し、コストを受け入れるか、設計を変更するか、代替サプライヤーを探すかを決定できる。.
提案が製造可能かどうかを確認する
直感に反するが、一部のDFM提案は実際には製造不可能である。サプライヤーがCAD上では良く見える補強リブパターンを提案しても、彼らが保有していないカスタムプレス金型が必要になる場合がある。.
常に以下を確認する：
“「御社の現在の設備でこれを生産できますか？もし可能なら、コストとリードタイムへの影響はどうですか？」”
その回答により、自社の能力を理解しているサプライヤーと、検証なしにエンジニアリング提案を転送するだけのサプライヤーが区別される。.
軽量設計 vs. コストとリードタイム：期待すべきこと
軽量化がコストを増加させる場合
軽量設計では、しばしば以下が必要となる： より厳しい公差、カスタム治具、または二次加工 — これらはすべて部品あたりのコストを増加させる。.
しわを防ぐために成形金型が必要な薄肉筐体や、平坦度仕様を満たすために成形後の矯正が必要なパネルは、標準ゲージの同等品よりも単位あたりのコストが高くなる。.
コストプレミアムはサプライヤーのマークアップではなく、重量目標を達成するための実際の製造コストである。.
軽量化がコストを削減する場合
場合によっては、軽量化によりコストが削減される。.
薄い材料はシートあたりのコストが低い。小さな部品は切断時間が短縮される。重量の削減により輸送コストが下がる — これは大量生産や国際注文において特に重要な要素である。.
軽量化の経験があるサプライヤーは、これらの節約を特定し、見積もりに反映させることができる。.
重量目標と予算のバランスを取る方法

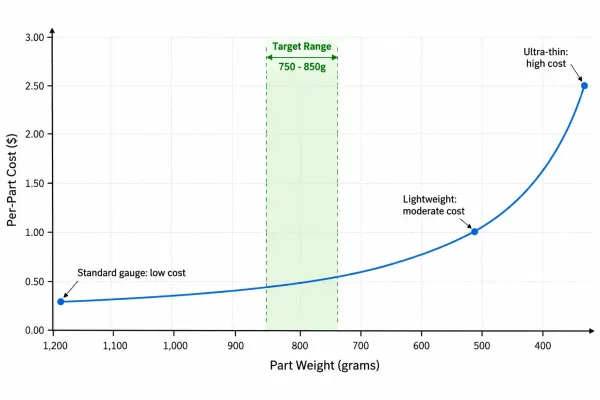

重量が減少するにつれて部品あたりのコストがどのように増加するかを示す折れ線グラフ。コストと重量がバランスする「最適範囲」ゾーンが強調されている。.
最も効果的なアプローチは、 単一の数値ではなく重量範囲を定義することである。.
設計内のすべてのフィーチャは、これらの物理的プロセスを経ても維持される必要があります。
“「目標重量800 g ± 50 g、許容最大重量900 g。」”
この範囲により、サプライヤーは重量制約内でコストを最適化する余地が得られる。厳格な単一数値の目標は、サプライヤーを最も高コストな製造経路に追い込み、より安価な代替案が30 g重かったことを伝えない可能性がある。 30 g重い。.
よくある質問
軽量能力についてサプライヤー評価を開始する方法
簡単なテストから始めましょう： 軽量設計ファイルを2～3社の候補サプライヤーに送付し、DFMフィードバックを依頼します。
各回答における 具体性、深さ、コストと重量のトレードオフに関するガイダンス を比較してください。
成形リスクを特定し、材料代替案を提案し、コストへの影響を提供するサプライヤー — 単に設計が “「製造可能」” と確認するだけではなく — が、真の軽量設計能力を持つサプライヤーです。
軽量板金プロジェクトに取り組んでおり、設計のエンジニアリングレビューをご希望の場合は、DFM評価について当社チームまでお問い合わせください。成形実現性、軽量化の機会、コスト効率の高い製造パスについて設計を評価いたします。
