屋外接続ボックス筐体

すべての屋外ジャンクションボックスエンクロージャーはSR-MFGが自社製造しており、材料選定、加工、溶接、仕上げ、組立、品質検査を直接管理しています。

  • 使用可能な材料には、304ステンレス鋼、316ステンレス鋼、冷延鋼板、5052アルミニウムがあります
  • 連続シーム溶接エンクロージャー構造
  • デュアルチャンネルガスケットシーリング
  • IP54からIP67までの保護等級に対応
  • すべてのコンポーネントはOEM用途向けにカスタマイズ可能
カテゴリ:

製品詳細

パラメータ 仕様
エンクロージャー材質 炭素鋼 / 304ステンレス鋼 / 316ステンレス鋼
エンクロージャー板厚 1.0 mm / 1.2 mm / 1.5 mm / 2.0 mm、エンクロージャーサイズと用途に応じて選定
ドア板厚 1.2 mm / 1.5 mm / 2.0 mm、エンクロージャー本体の板厚に合わせて選定
取付プレート材質 亜鉛メッキ鋼板、標準 / ステンレス鋼、オプション
取付プレート厚 1.5 mm / 2.0 mm / 2.5 mm
IP保護等級 IP66、標準 / IP67はご要望に応じて対応可能
NEMA保護等級 NEMA 4X、標準 / NEMA 3R / NEMA 4はオプション
耐衝撃性 IK08 / IK10、板厚と補強構造による
シール材質 EPDM、標準、−40°C~+120°C / シリコーン、−60°C~+200°C / PUフォーム
溶接方法 連続溶接と平滑研削シーム、TIG / MIG
ヒンジタイプ 内蔵ヒンジ、取り外し可能ピン、120°開閉
ヒンジ材質 SUS304ステンレス鋼 / 亜鉛合金
ロックタイプ クォーターターンラッチ、標準 / キー付きカムロック / 南京錠掛け
表面仕上げ エポキシポリエステル粉体塗装 / 溶融亜鉛メッキ / ヘアラインステンレス鋼
使用温度範囲 EPDMシール:−40°C~+85°C、シリコーンシール:−60°C~+200°C
ケーブル入線 底面および側面のプレカットノックアウト / カスタムカットアウト
接地 ドアおよびエンクロージャー本体に接地スタッドを事前取付
認証 CE / RoHS / UL 508Aはご要望に応じて対応可能 / IEC 60529
標準製品リードタイム 3~5営業日
特注製品リードタイム 15~20営業日、複雑さによる



屋外電気保護のために設計

屋外ジャンクションボックスエンクロージャーは、ケーブル接続部、端子台、フィールド配線接続を雨、粉塵、UV暴露、機械的衝撃から保護します。経年劣化で脆くなるプラスチックエンクロージャーとは異なり、金属エンクロージャーは繰り返しの温度サイクルを通じて構造的完全性を維持し、敏感な回路に対する固有の電磁シールドも提供します。

当社では、カスタム板金加工により、冷間圧延鋼板またはステンレス鋼板を使用し、CNCプレスブレーキで成形した後、連続溶接により密閉性と剛性を備えたエンクロージャー構造を製造しています。各エンクロージャーは、電柱の分岐点やソーラーアレイのコンバイナーボックスから産業設備のフィールド配線接続まで、露出環境下で電気部品を収容できるよう設計されています。

屋外産業用壁面に設置された屋外ステンレス鋼ジャンクションボックス筐体

この画像は、露出した産業環境で電気接続を保護する屋外分岐ボックスエンクロージャーを示しています。

材料選定:環境に適した鋼材の選択

選択する材料は、耐食性、重量、コスト、使用寿命に直接影響します。以下に3つの標準材料オプションを比較します:

特性 炭素鋼 SUS304ステンレス鋼 SUS316ステンレス鋼
耐食性 中程度、保護コーティング付き 高 非常に高い
最適用途 一般的な屋外および遮蔽された産業環境 沿岸、食品グレード、化学薬品暴露環境 海洋、海上、および高腐食性化学環境
表面処理 粉体塗装または溶融亜鉛めっき ヘアライン仕上げまたはパッシベーション処理 ヘアライン仕上げまたは電解研磨
相対コスト 基準 約1.8倍 約2.5倍
標準板厚 1.0~2.0 mm 1.0~2.0 mm 1.2~2.0 mm

温帯気候におけるほとんどの屋外設置では、粉体塗装炭素鋼が最も低コストで信頼性の高い性能を提供します。

塩水噴霧、薬品洗浄、または衛生要件がある場合、304ステンレス鋼が通常の標準アップグレードです。

海洋環境や塩化物・酸に曝される用途では、316ステンレス鋼が最長の使用寿命を提供します。

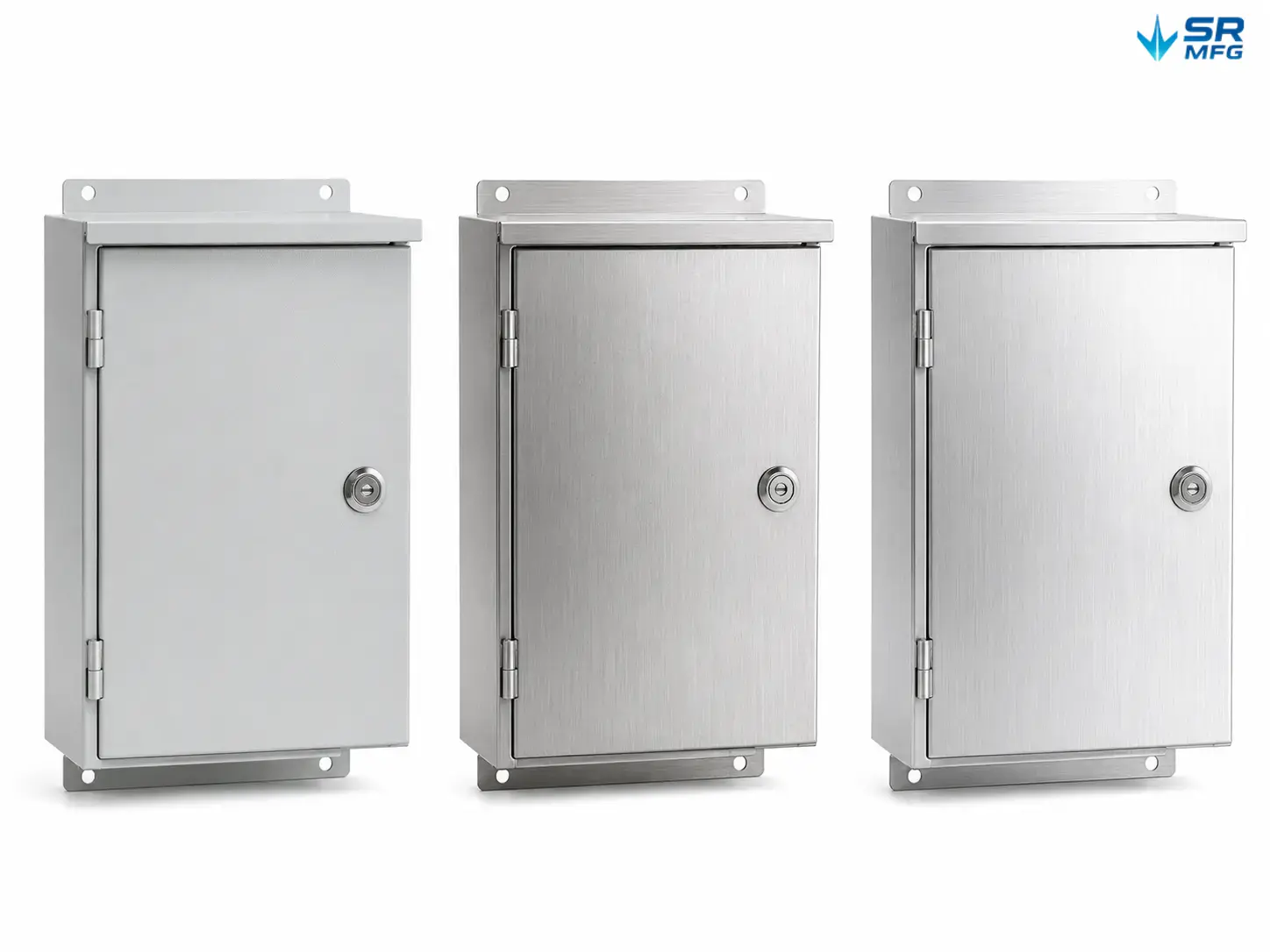

炭素鋼、304ステンレス鋼、316ステンレス鋼の屋外ジャンクションボックス比較

この画像は、同一の屋外分岐ボックスエンクロージャーに対する3つの素材オプションを比較しています。

プロジェクトに最適な材料が不明な場合は、設置環境の詳細をお送りいただければ、最適な構成をご提案いたします。

IP66 / NEMA 4X シーリングシステム

シーリングシステムは、屋外対応筐体と基本的な金属ボックスを分けるものです。当社のシーリング設計では、ドア全周にわたり完全に成形されたチャネルに連続ガスケットを装着しています。

· ガスケット材質: 一般的な屋外用途にはEPDM(−40°C〜+120°C)、より広い温度範囲にはシリコーン(−60°C〜+200°C)、高い圧縮回復性が必要な場合はポリウレタンフォーム

· シール設計: 隅部に隙間がなく、接着剤に依存しない継手を備えた連続周縁シール溝

· 圧縮管理: ネジまたはラッチのトルクを均一にすることで、ドア全面にわたるガスケットの圧縮を一定に保ちます

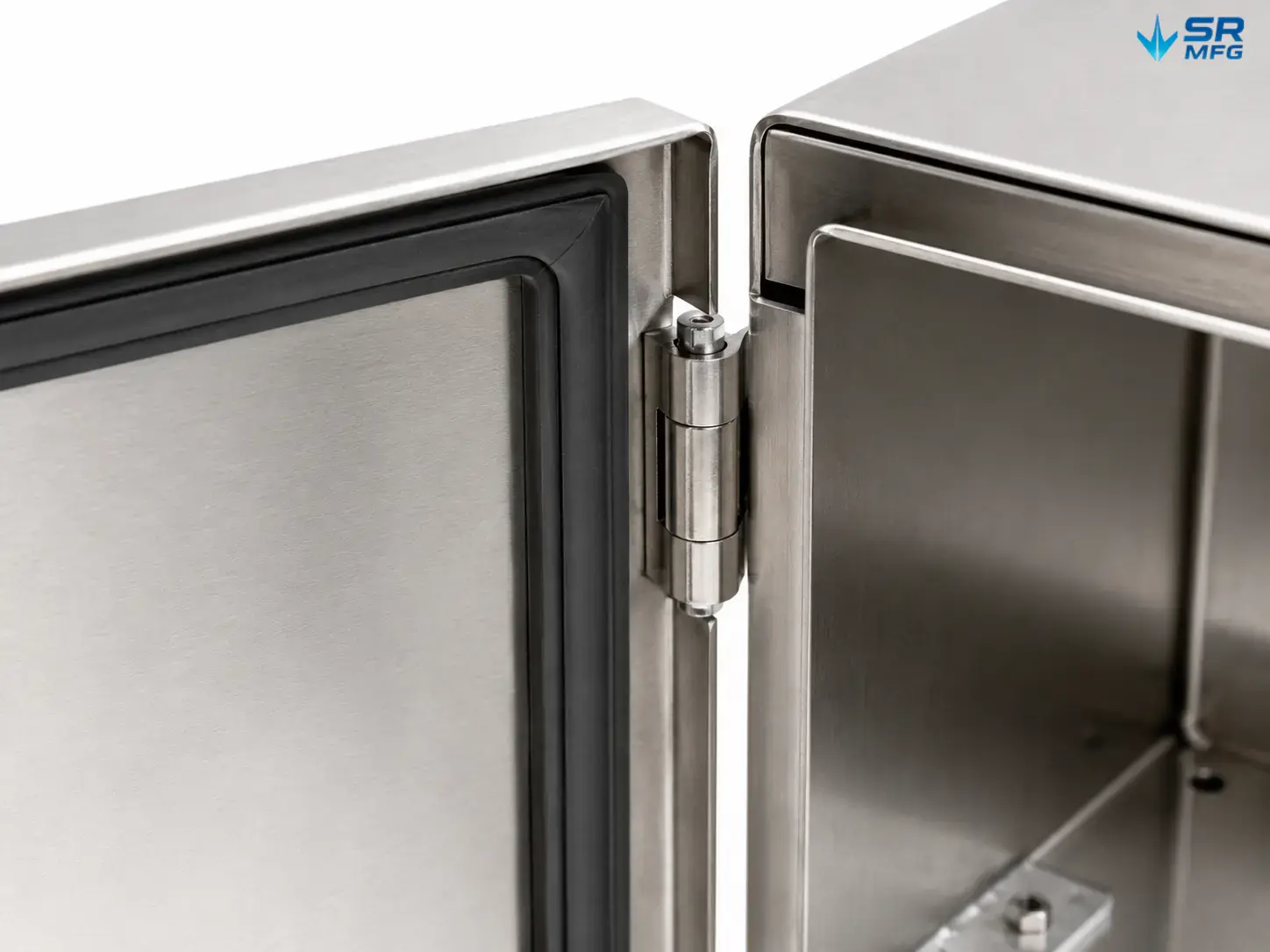

IP66屋外ジャンクションボックス筐体の連続ガスケットシーリングシステム

この画像は、連続ガスケットがエンクロージャードアをほこりや水からどのようにシールするかを示しています。

このシーリング設計は標準でIP66保護を提供します。つまり、筐体は完全に防塵性があり、あらゆる方向からの強力な水流に耐性があります。

一時的な浸水保護が必要な用途では、IP67構成をオンデマンドでご用意できます。

NEMA 4Xは、防塵・防水保護に耐食性要件を追加したもので、北米の屋外電気プロジェクトで最も一般的に指定される定格の一つです。

ドア、ヒンジ、施錠設計

アクセス設計は、日常の使いやすさ、メンテナンス頻度、およびサイトセキュリティに影響します。当社は3つのドア構成を提供しています:

片開きヒンジドア
幅600 mmまでの標準エンクロージャーに適しています。内部ヒンジにより120°の開閉角度が確保され、内部に完全にアクセスできます。ヒンジは取り外し可能で、ドアの開閉方向を現場で反転または変更できます。

両開きヒンジドア
幅が600 mmを超えるエンクロージャーに適しています。中央シールストリップ付きの2枚ドアにより、エンクロージャーの奥行きを超えるドア開閉半径を必要とすることなく、内部に完全にアクセスできます。

ねじ留めカバー
コンパクトなエンクロージャーや、アクセス頻度が低い設置に適しています。この設計は、低背で、可動部が少なく、コストを抑えられます。

片開き扉、両開き扉、ねじ止めカバー式ジャンクションボックス筐体の構成

この画像は、屋外分岐ボックスエンクロージャーで利用可能な3つのドア構成を比較しています。

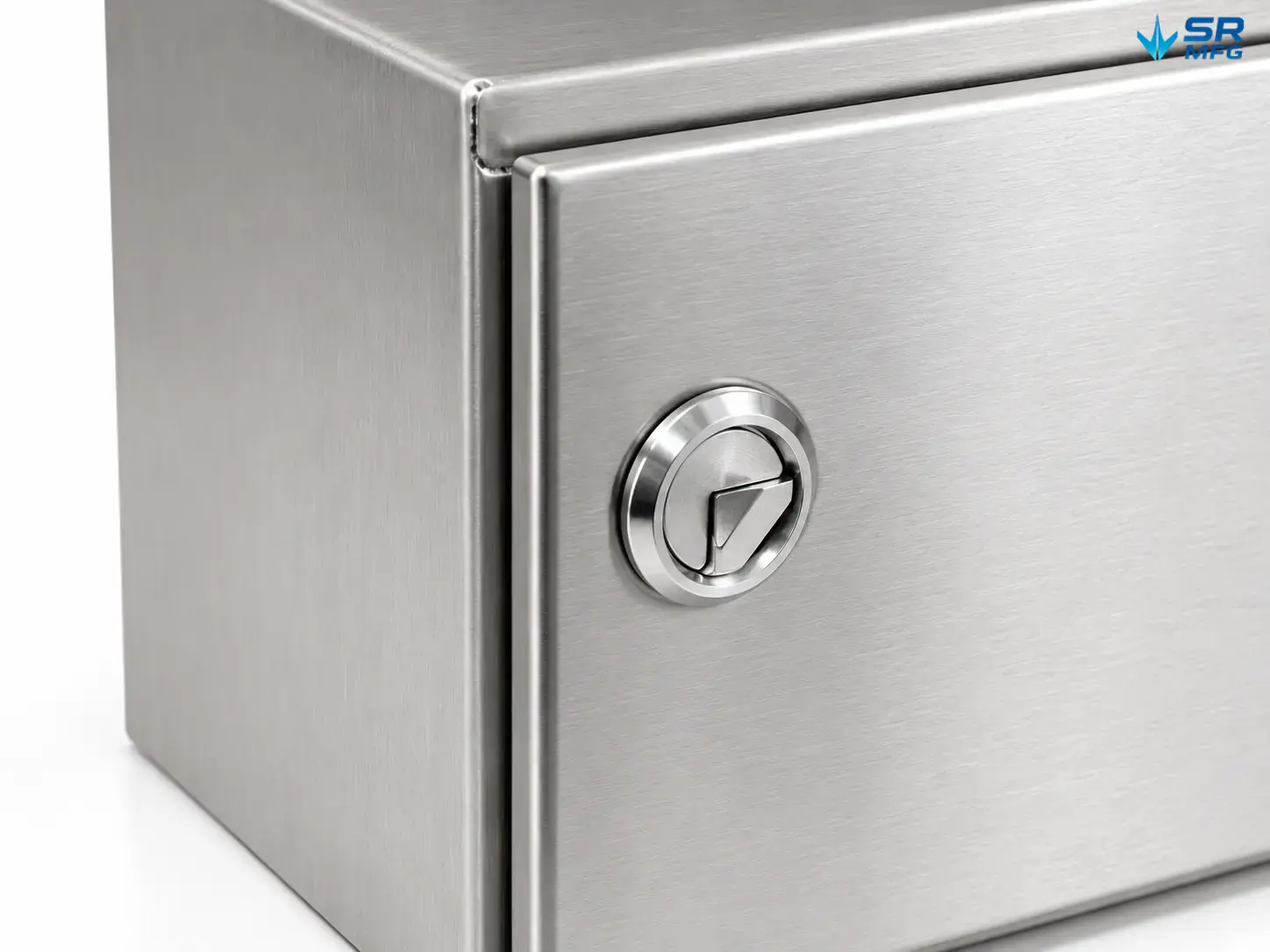

セキュリティのために、クォーターターンラッチが標準装備されています。これらはツール操作式で、一定の不正開封防止機能を提供します。キー付きカムロックおよびパドロックハスプもご用意しています。

高さ600 mm以上の筐体には、長期的な反りを防止するためにドア補強材が追加されます。これにより、ガスケットの圧縮が低下してシーリング性能が損なわれることを防ぎます。

内部構成およびケーブル引込み

筐体内部は、現場で設置される電気部品を収容するように設計されています。標準およびオプションの内部機能は以下の通りです:

· 取付プレート — 溶接スタッドにより取付深さを調整できる、取り外し可能な亜鉛めっき鋼板プレートです。プレート厚は、想定荷重に応じて1.5 mm〜2.5 mmの範囲で選定されます。

· DINレールサポート — ブレーカー、リレー、端子台用の35 mm DINレール取付用に、あらかじめ穴あけされた取付点を備えています。

· 端子台取付 — ブラケット位置は、DINレール取付式またはパネル取付式の端子台に合わせて構成できます。

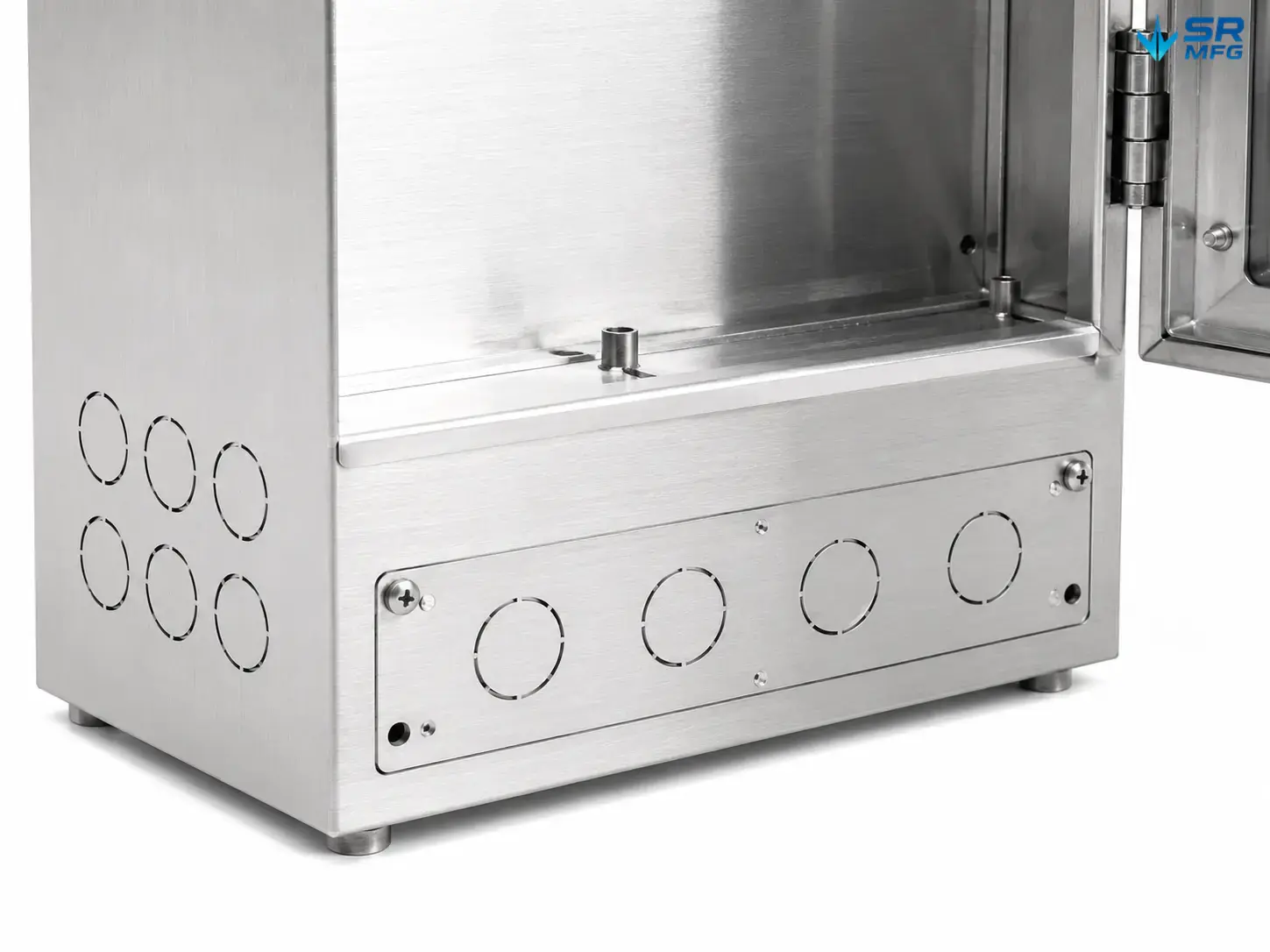

· ケーブル入口 — エンクロージャーの底面および側面に、事前にスコア加工されたノックアウト穴を設けることができます。ケーブルグランドの仕様に合わせた、カスタムの長方形、丸形、またはねじ付きグランド穴も製作可能です。

· グランドプレート — 取り外し可能なグランドプレートがエンクロージャー底部に設置されており、本体のシール性を損なうことなく、現地でケーブルグランド穴を加工できます。

· 接地 — IEC 60204-1 に基づく保護接地のため、ドアおよびエンクロージャー本体の両方に接地スタッドが事前に取り付けられています。

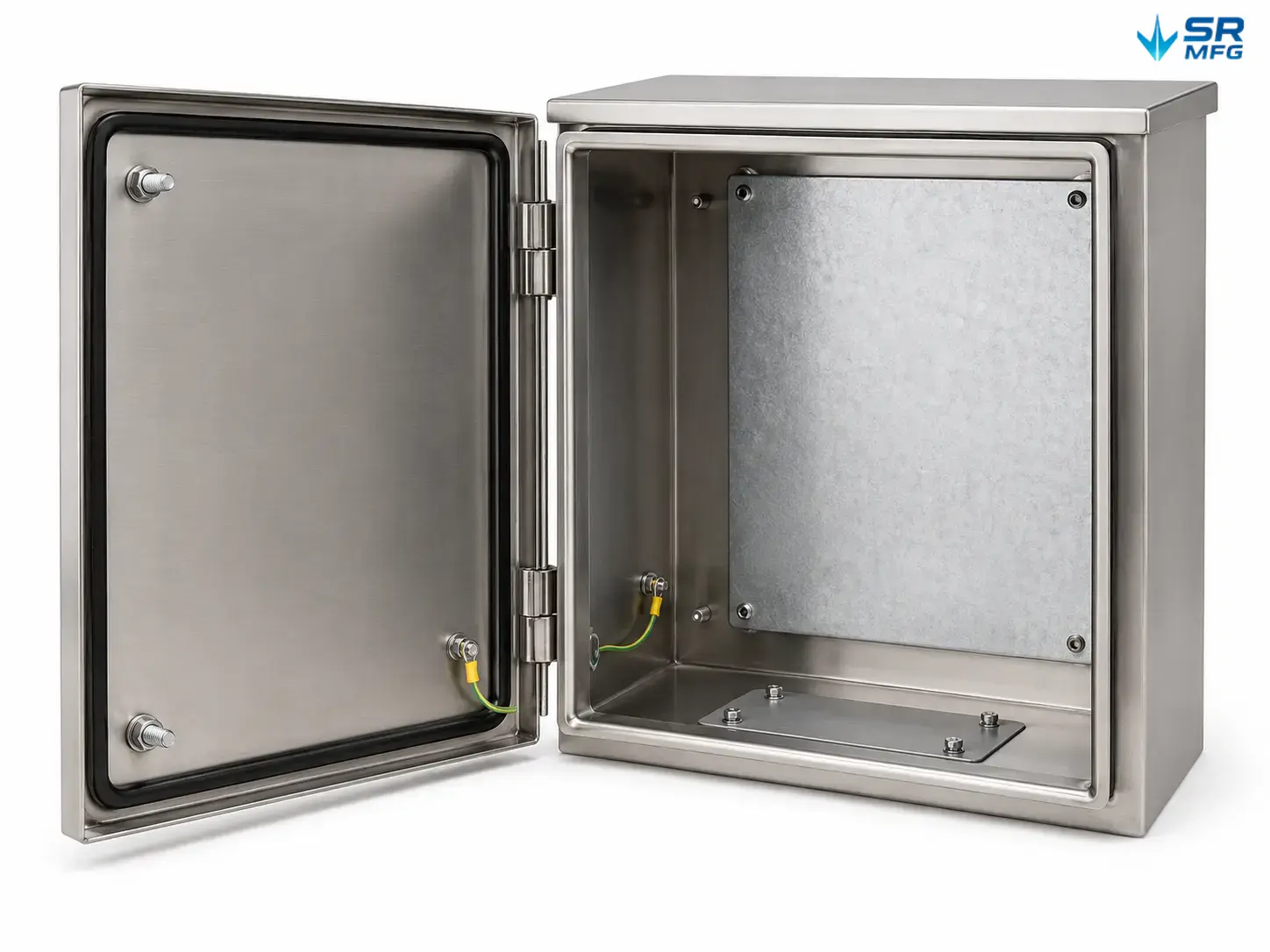

取付板、DINレール、ケーブル引込を備えた屋外ジャンクションボックスの内部構成

この画像は、エンクロージャー内部の取付プレート、DINレール、端子台、グランドプレート、および接地ポイントを示しています。

内部レイアウトはカスタマイズ可能です。部品レイアウト図をお送りいただければ、それに合わせてマウントプレート、切り欠き、DINレール位置を構成いたします。

カスタム筐体ソリューション

標準サイズは一般的な設置要件に対応しています。特定の寸法、開口部、内部構成が必要な特注の接続箱や関連する屋外制御ボックス筐体は、お客様の仕様に合わせて製造します。

カスタマイズ領域 利用可能なオプション
寸法 当社の成形能力範囲内での高さ、幅、奥行きの任意の組み合わせ
切り欠き CNCパンチまたはレーザー切断による丸穴、スロット、矩形開口部
表面仕上げ RAL色合わせによる粉体塗装、溶融亜鉛めっき、ヘアライン仕上げ、陽極酸化処理
内部レイアウト マウントプレート穴パターン、DINレール位置、端子台ブラケット、グランドプレート
ドア & ロック ヒンジタイプ、ロックタイプ、ハンドルスタイル、点検窓
ブランディング シルクスクリーンロゴ、レーザー刻印ラベル、エンボス銘板

屋外ジャンクションボックス筐体のカスタムサイズ穴あけ、内部レイアウト、仕上げオプション

この画像は、屋外用接続箱の筐体で選べる主なカスタマイズ項目を示しています。

カスタマイズの流れ:

  1. 図面、スケッチ、または寸法要件をご提出ください。
  2. 当社のエンジニアリングチームが無償で製造可能性の設計レビューを行います。
  3. 詳細なお見積もり、リードタイム、DFM推奨事項をご提供いたします。
  4. 承認後、試作生産は通常5~7営業日で完了し、その後量産に移行します。
屋外ジャンクションボックス筐体のカスタム板金製造プロセス

この画像は、特注の屋外用接続箱筐体を製造する工程を示しています。

DWG、DXF、STEP、IGES形式のCADファイルを受け付けています。スケッチや寸法表のみの場合でも、確認用のCADモデルを作成いたします。

用途

電気分野の用途全般で、金属製の接続箱は、屋外や過酷な環境で電気接続部を保護し、保守のためのアクセスも確保する必要がある場所に広く使用されています:

· 太陽光・再生可能エネルギー — 地上設置型または屋上設置型の太陽光アレイにおける、コンバイナーボックスエンクロージャー、インバーター接続ポイント、およびDC配線接続部

· CCTV・セキュリティシステム — カメラの電源および信号の接続部、ならびに屋外の入退室管理配線ポイント

· 通信 — 屋外光ファイバー接続筐体、アンテナ給電用接続箱、基地局の配線

· 産業オートメーション — 工場屋外に設置されるフィールド機器配線、センサー接続ポイント、およびモータースターターエンクロージャー

· インフラ・交通 — 交通信号機接続箱、街路灯制御ボックス、および鉄道信号エンクロージャー

· 海洋・沿岸環境 — ドックの電力分配、洋上プラットフォームの配線、および港湾照明接続箱;316 ステンレス鋼を推奨

· 農業・灌漑 — ポンプ制御接続部、圃場センサー配線、および灌漑システム向け屋外電力分配

各アプリケーションには、材質、密封性能、内部構成に対する異なる要件があります。お客様のアプリケーションについてお知らせいただければ、適切な構成をご提案いたします。

よくある質問

IP66は、筐体が完全に防塵性であり、あらゆる方向からの強力な水流に耐えられることを意味します。IP67はさらに、一時的な水没に対する保護を追加し、通常は水深1メートルで30分間まで対応します。ほとんどの屋外壁掛けアプリケーションでは、IP66で十分です。筐体が浸水、滞留水、または激しい洗浄にさらされる可能性がある場合はIP67を選択してください。

SUS304ステンレス鋼は、ほとんどの屋外環境や産業環境で良好な性能を発揮します。一方、筐体が塩水噴霧、沿岸・海洋環境、塩素を含む水、化学処理環境、または凍結防止剤にさらされる場合は、SUS316ステンレス鋼を選択することをお勧めします。SUS316に含まれるモリブデンにより、孔食に対する耐食性がさらに向上します。

はい。筐体底部のグランドプレートは取り外し可能で、現場での穴あけ用に特別に設計されています。メイン筐体本体に穴が必要な場合は、ご注文時に指定されることをお勧めします。密封パネルへの現場穴あけは、穴のバリ取りが適切に行われ、適切なケーブルグランドが取り付けられていない場合、IP定格を損なう可能性があります。

カスタム試作品は1台からご注文いただけます。量産時のMOQはカスタマイズの複雑さによって異なります。お仕様をお送りいただければお見積りいたします。

はい。すべての標準筐体サイズについて、DWG / DXF形式の2D図面および3D STEPモデルをご用意しています。プロジェクトに必要なファイルをご請求の際はお問い合わせください。
