屋外分電盤エンクロージャ





アウトドア電気制御ボックス：過酷な屋外環境向けに設計

アウトドアの電気システムには、信頼性の高い金属制御ボックスが必要です。 内部部品を雨、ほこり、破片から保護しながら、メンテナンスのための安全で便利なアクセスを可能にします。

当社のアウトドア電気制御ボックスは、精密板金加工技術を使用して製造されているため、 構造強度、環境保護、長期耐久性 が不可欠なプロジェクトに最適です。

多くのプラスチック製制御ボックスの設計と比較して、金属製制御ボックスは、動作環境に合わせて適切に設計および保護された場合、より高い構造剛性、機械的衝撃への優れた耐性、および長い耐用年数を提供できます。

各ボックスは、以下を含む特定のプロジェクト要件を満たすように製造できます。

• 壁掛け式照明制御ボックス
• 電柱設置型ソーラー機器ボックス
• 通信接続ボックス
• 屋外用電気分電盤エンクロージャー
• 産業用屋外制御キャビネット

当社の標準製品構成は、一般的な寸法および内部レイアウトに対応しています。また、 お客様の図面に基づき、エンクロージャーサイズ、カットアウト位置、内部取付構造の完全カスタム製作にも対応いたします。

屋外機器に板金エンクロージャーを選ぶ理由







金属構造により、 溶接、タップ加工、精密加工による取付穴が可能となり、カスタム機器の設置における柔軟性が向上します。

重量のある電気部品の内部搭設や頻繁な取付調整が必要な用途では、板金エンクロージャーが以下の点で実用的な利点を提供します。 構造的サポートと製造の柔軟性。

電気エンクロージャーの構造設計



信頼性の高い屋外用電気エンクロージャーには、単なるシールされた金属箱以上のものが求められます。 ドア、エンクロージャーフレーム、内部取付パネル、およびケーブル入出線システムは、相互に連携して機能するよう設計されている必要があります。

主な構造上の考慮事項：

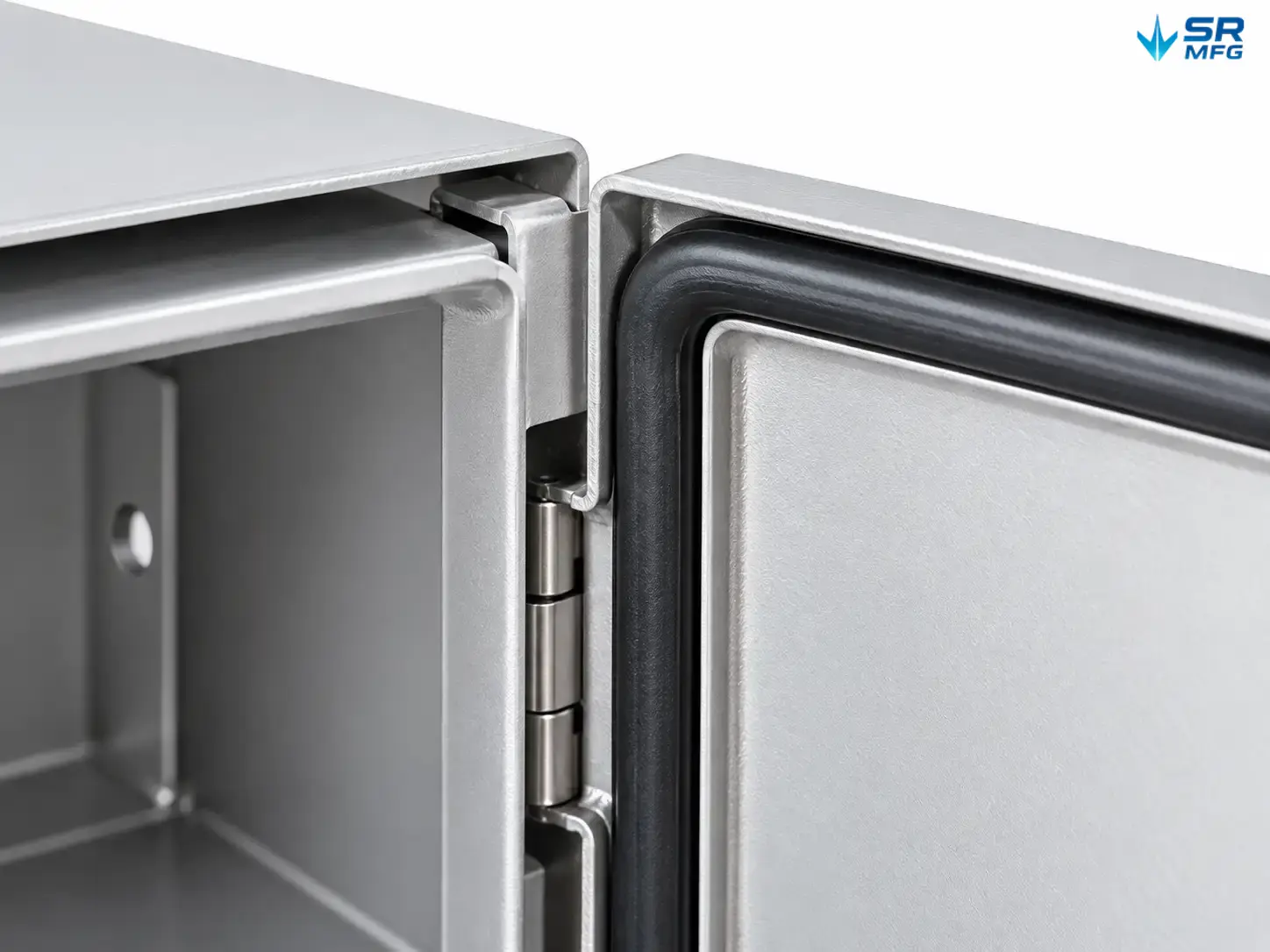

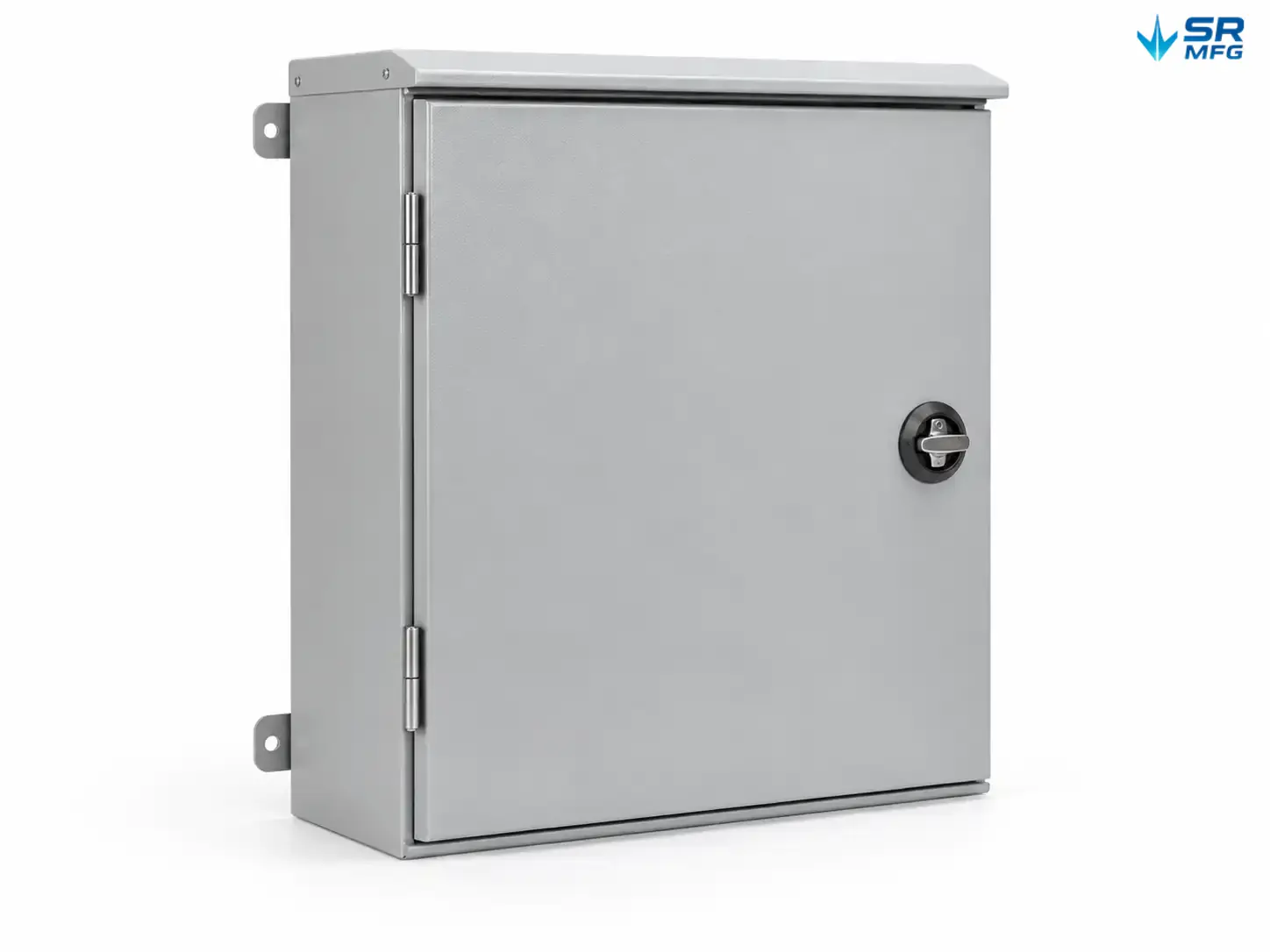

• エンクロージャー本体およびドア： 成形または溶接された板金構造で、連続したパリメータガスケットと重なり合うドアエッジにより、効果的な環境シールを実現します。

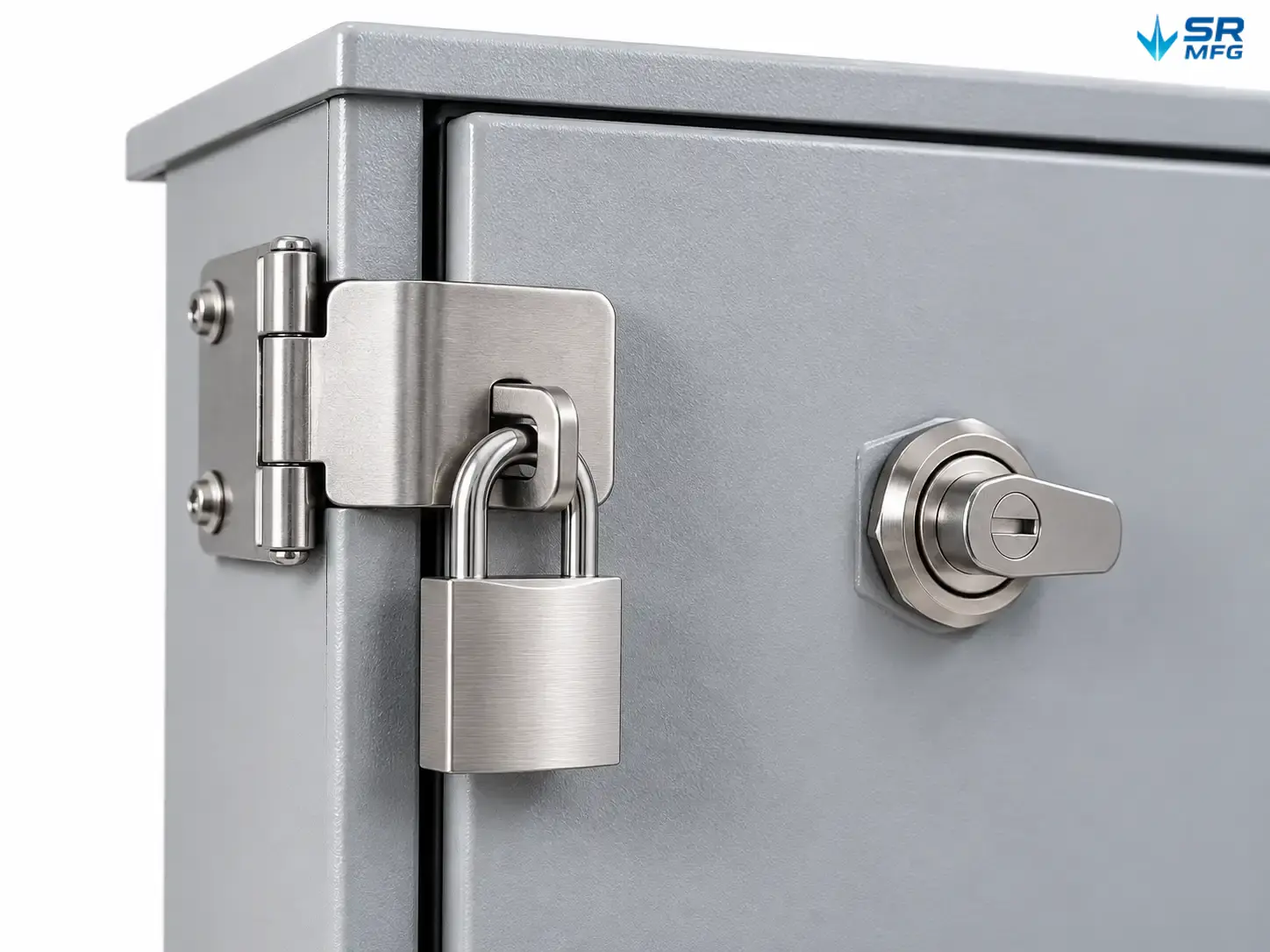

• ヒンジとロック金具： ドア重量に応じて選定されたヒンジと、一貫したガスケット圧縮を提供するよう設計されたロック機構。

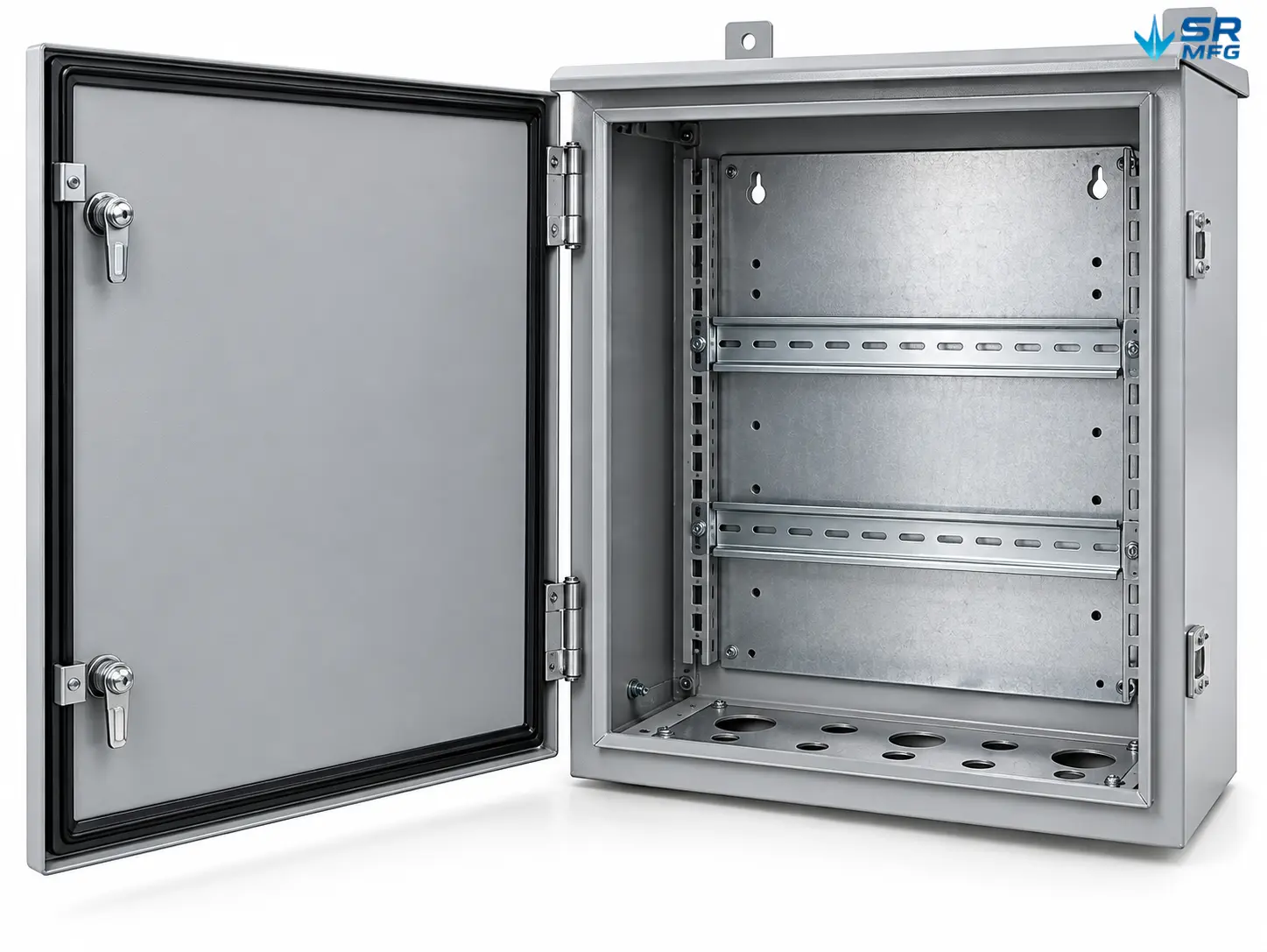

• 内部実装： ブレーカー、端子台、コントローラー、その他の電気部品向けの着脱式マウンティングパネル、DINレール取り付け部、およびカスタムブラケット。

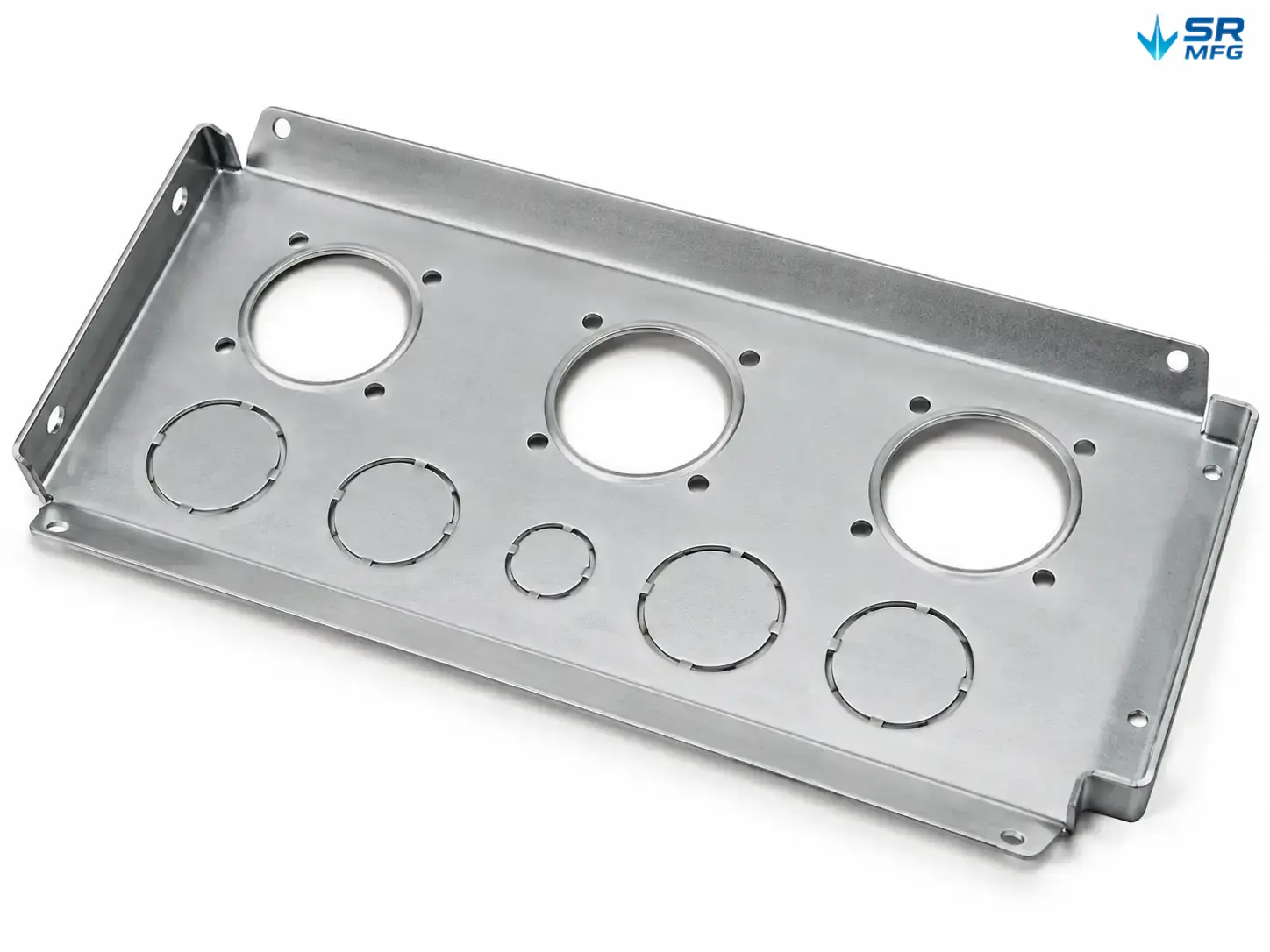

• ケーブル管理： 所定のケーブル配線レイアウトに応じて配置された下部または側面のエントリープレート、ケーブルグランド開口部、およびコンジットノックアウト。
• メンテナンス作業性： 点検、保守、部品交換に十分な作業スペースを確保できるよう設計されたドア開閉角度と内部クリアランス。

製造開始前に、お客様の設置図面を確認し、ヒンジの向き、ロックの位置、ケーブル入口の位置を確認します。

これにより、完成したエンクロージャーが意図する機器レイアウトおよび現場設置要件と互換性を持つことを確認できます。

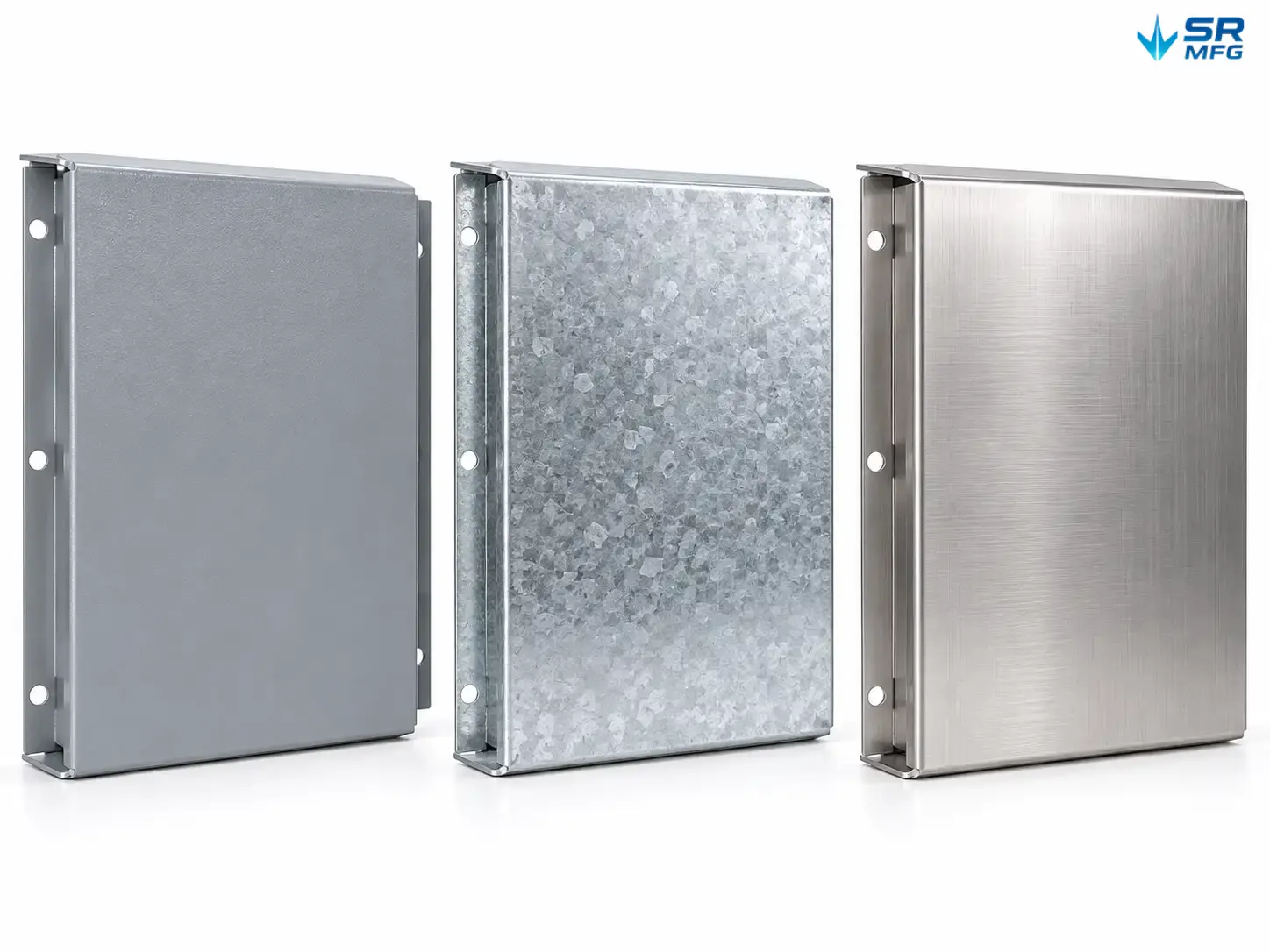

材料選定と表面保護



材料の選定は主に 腐食曝露、プロジェクト予算、および表面仕上げ要件によって決まります。

異なる屋外環境には、ベース材料と保護塗装の異なる組み合わせが必要です。





膜厚、色、および表面テクスチャは、プロジェクトの技術仕様に基づいて決定されます。

当社では、すべてのプロジェクトに単一のコーティング仕様を適用することはありません。 代わりに、実際の屋外曝露条件、腐食リスク、および適用される現地の要件に基づいて、材料および仕上げオプションを評価します。

沿岸部や化学的に攻撃的な環境では、設計段階で適切なステンレス鋼グレードまたは保護コーティングシステムを確認する必要があります。

柔軟な構成とカスタム板金加工

屋外用電気制御盤は、多くの場合 プロジェクト固有の構造変更 が、設置条件、機器の内装、および保守要件に対応するために必要になります。

当社のカスタム板金加工能力は、幅広い構成に対応します。

一般的なカスタマイズオプションは以下の通りです：

• カスタムエンクロージャ寸法： 板金成形、加工、輸送の実用的な範囲内で、高さ、幅、奥行きをカスタマイズします。

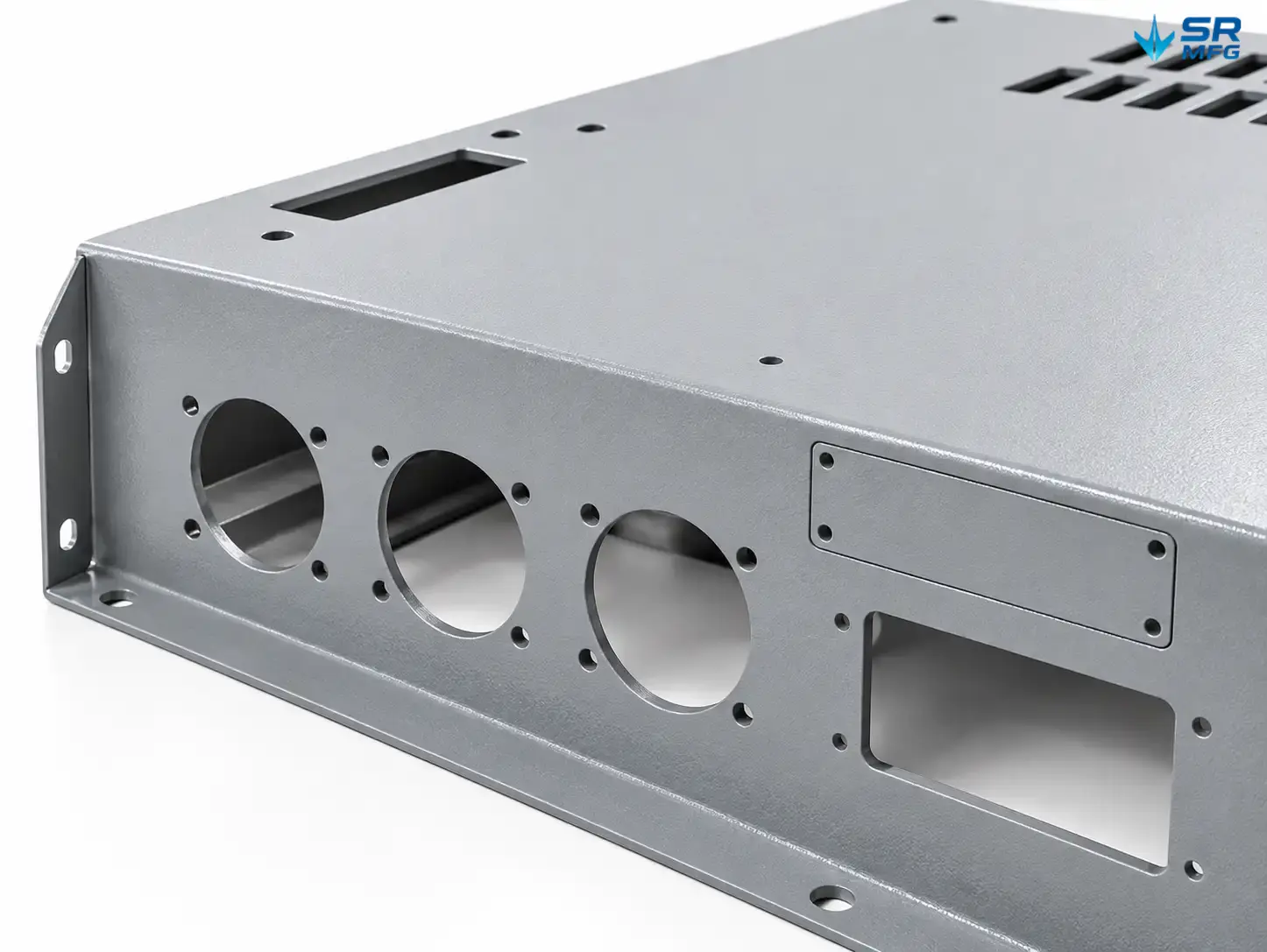

• 精密なカットアウトとノックアウト： 指定座標に基づいて製造されたケーブルグランド穴、電線管ノックアウト、コネクター開口部。

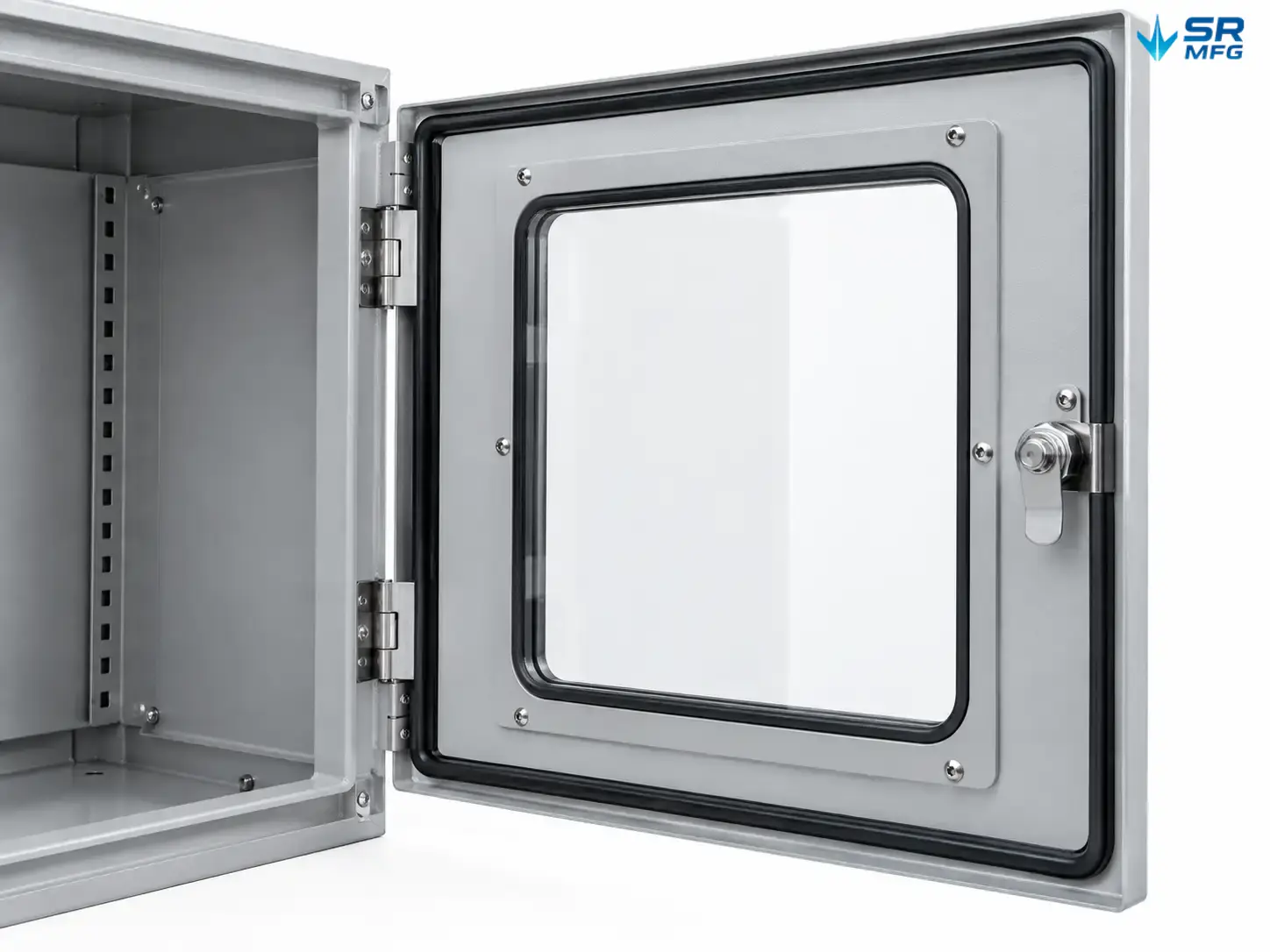

• 視認窓： 盤の扉を開けることなく、メーター、ブレーカー、その他の機器の監視を行うための透明な点検窓。
• ブランディングと識別表示： カスタムネームプレート、警告ラベル、およびレーザー彫刻による識別表示。

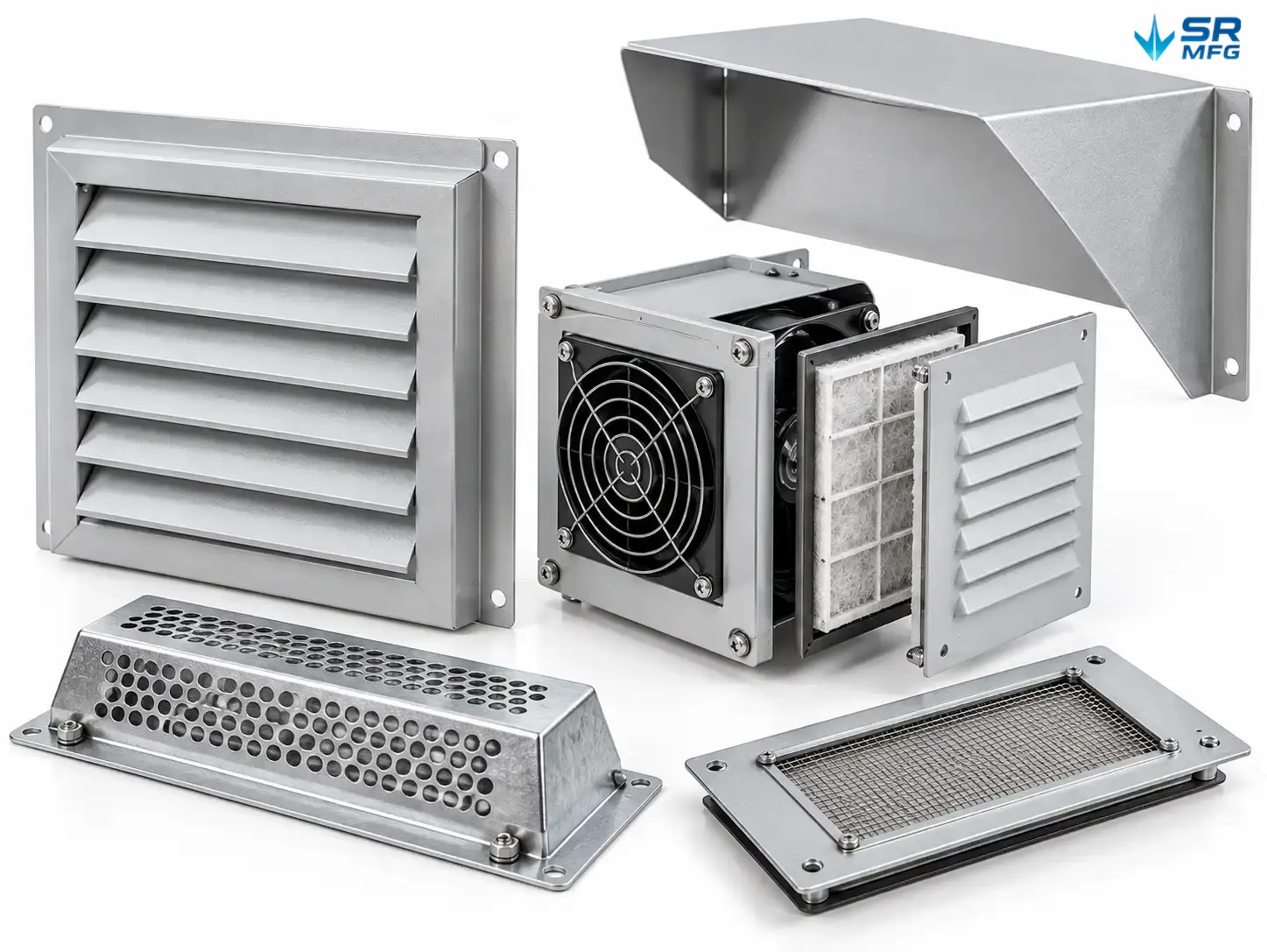

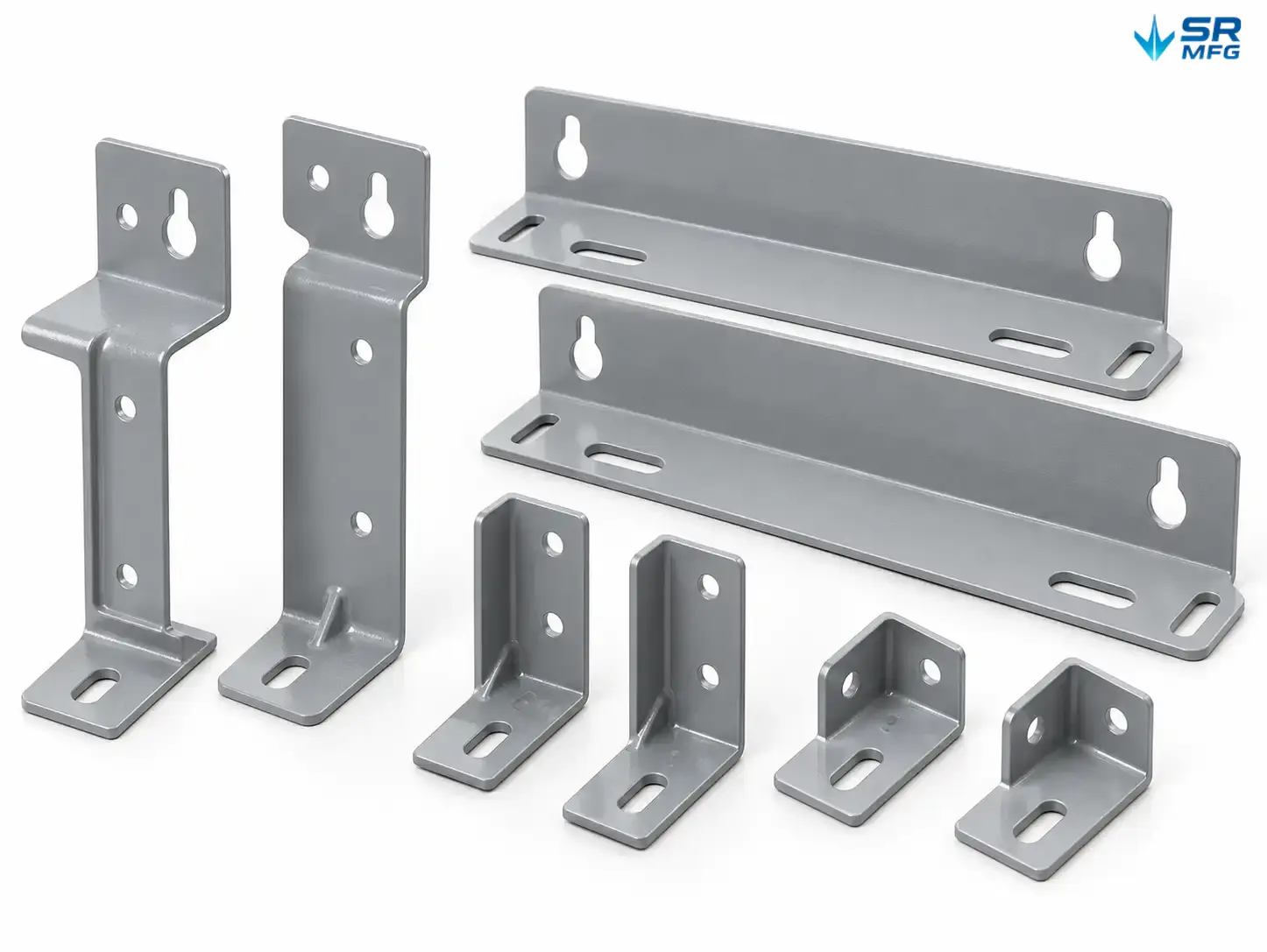

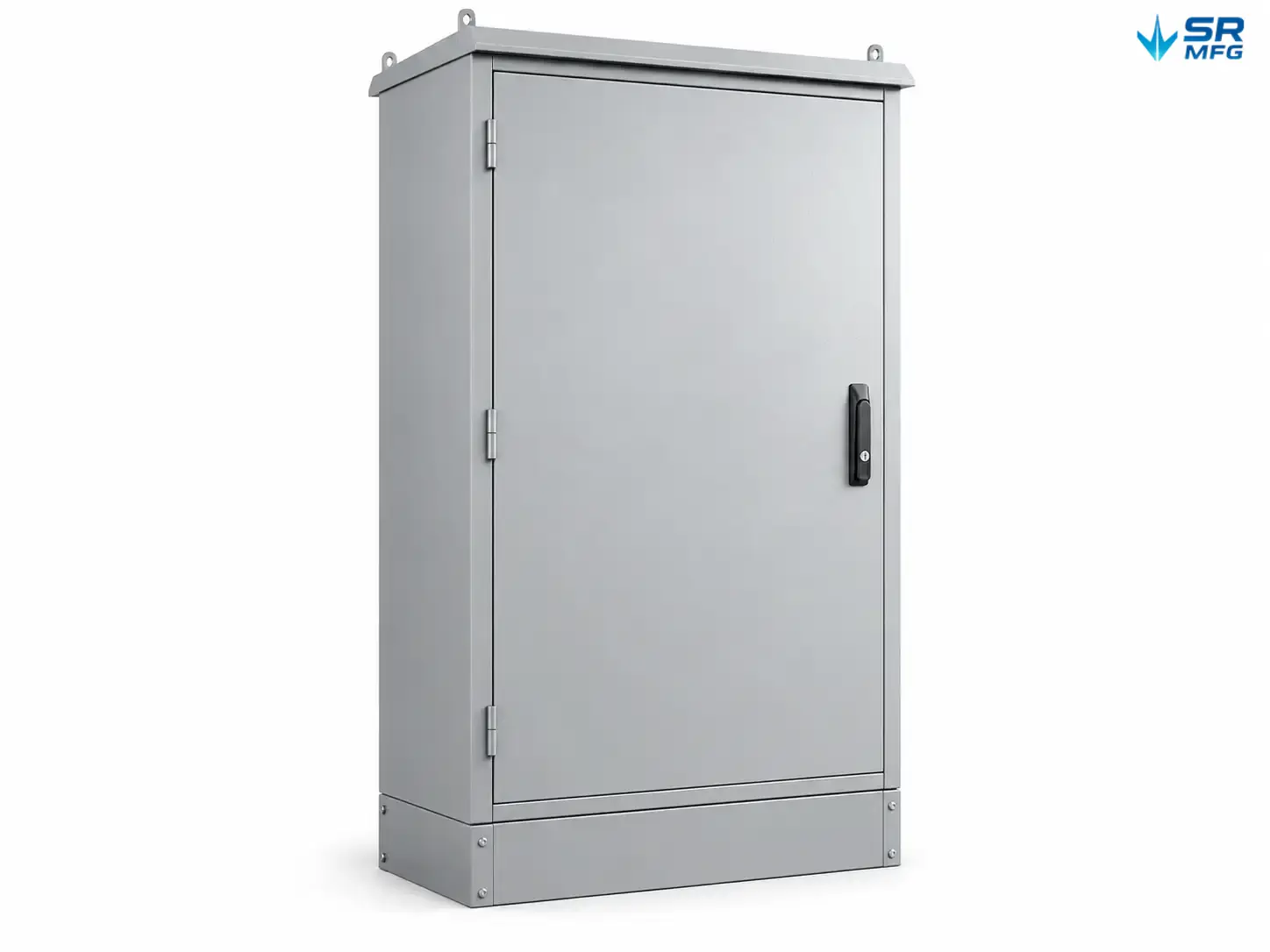

• 取付および保護アクセサリー： 用柱取付ブラケット、フロアスタンドベース、つり上げルグ、結露対策アクセサリー。
• 組立済み出荷オプション： 出荷前の取付パネル、DINレール、またはダクトの設置。

用途例

市街地照明制御盤

自治体の照明制御プロジェクトでは、下部からの配線引入点を備えた壁掛け式電気分電盤、コンタクタの状態を確認するための透明な観察窓、南京錠対応の施錠システムが必要になる場合があります。

エンクロージャーには、特定の RAL粉末塗装色 が必要になる場合があり、自治体の設備基準に適合させます。

太陽光トラッキング装置エンクロージャー

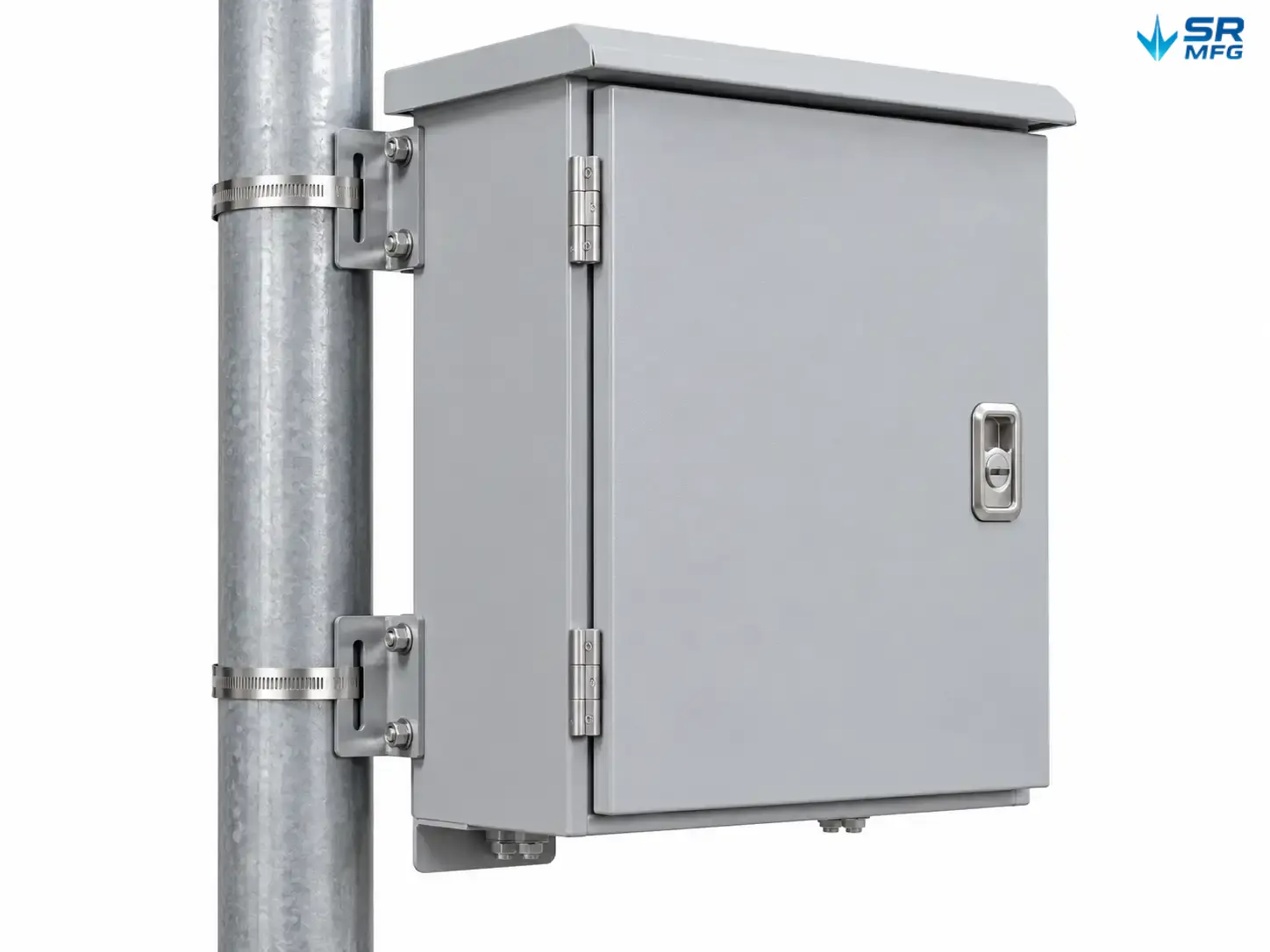

太陽光トラッキング設備では、シールドケーブルグランド、通気設備、長期の屋外使用に適したステンレス製金具を備えたポールマウント型エンクロージャーが必要になる場合があります。

両製品とも同じ一般的なエンクロージャー区分に属しますが、 構造設計、取付方法、および環境保護要件が異なります。

当社の製造アプローチでは、すべてのプロジェクトを固定された設計に押し込むのではなく、各エンクロージャーを実際の用途に合わせて構成することができます。

屋外電気エンクロージャーの用途

当社のカスタム屋外電気エンクロージャーは、産業、エネルギー、インフラ、公益事業など幅広い用途に適しています。

主な用途：

• 街路・エリア照明： 屋外照明制御および配電用エンクロージャー。
• 太陽光・エネルギーシステム： 太陽光設備、エネルギーコントロールシステム、および関連電気部品向けエンクロージャー。
• 通信： 屋外通信キャビネット、ネットワーク電源エンクロージャー、および分電箱。
• 産業オートメーション： 屋外機械制御キャビネット、産業用電気エンクロージャー、および分電箱。
• EV充電インフラ： 電気自動車充電設備向けの屋外制御エンクロージャーおよび電気制御盤。
• 公益事業・自治体インフラ： 水処理、交通システム、その他の屋外ユーティリティ設備向けの機器収容箱。

内部機器が密に配置されるプロジェクトや、重量のある金具を取り付けたドアの場合は、 初期設計段階で内部機器レイアウトをご提供いただくことを推奨します。

これにより、当社は生産前に 取付パネルの厚さ、ヒンジ仕様、ロック取付位置を確認・調整でき、最終組立時の適合不良や不要な修正を削減することができます。
