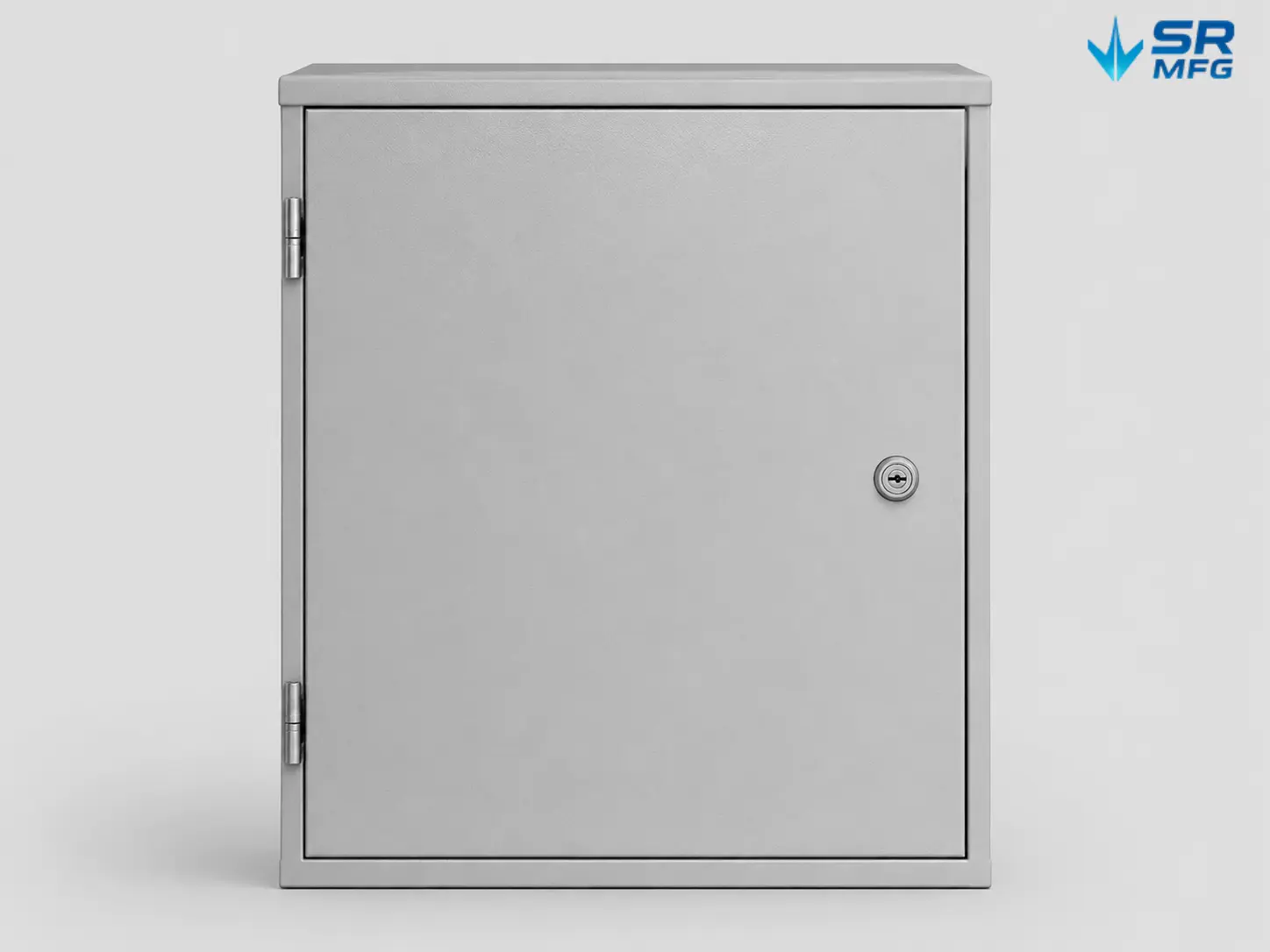

屋外制御ボックス筐体

SR MFGは、電気制御システム、自動化機器、通信機器、電力分配ユニット、遠隔監視アプリケーション向けに、カスタムの屋外制御ボックスエンクロージャーを製造しています。

  • IP65~IP66保護(屋外環境向け)
  • 耐久性のある鋼、ステンレス鋼、またはアルミ製エンクロージャー構造
  • カスタムサイズ、切り欠き、内部レイアウト
  • 壁面、ポール、またはフロアスタンド設置に対応する柔軟な取付オプション
  • お客様の図面、サンプル、および性能要件に基づいて製造
カテゴリ:

製品詳細

製品仕様

仕様 オプションまたはプロジェクト詳細
製品名 屋外制御ボックスエンクロージャー
製造方法 図面、サンプル、またはプロジェクト要件に基づくカスタム板金加工。
主な構造 壁掛け式、ポール取付式、ベース取付式、またはキャビネット型ハウジング
材料オプション 炭素鋼、ステンレス鋼、アルミニウム、またはプロジェクトで指定された板材。
板厚 構造および荷重要件とプロジェクトのニーズに基づいて選択してください。
ドア設計 蝶番ドア、ねじ込みキャップドア、着脱式ドア、両開きドア、または窓付きドア
サービス用金物 クォーターロック、鍵付きロック、ハンドルロック、または南京錠用装置
シール構造 本プロジェクト向けに設計されたシール接触面、成形エッジ、および屋外用保護構造。
取付ブラケット 壁付けブラケット、フランジ、ポール取付ブラケット、ベースブラケット、またはカスタム取付金物
内部構造 機器取付プレート、DINレール、ブラケット、接地端子、およびケーブルスペース
ケーブル入出口 底面、側面、背面、またはお客様指定のケーブル入出口エリア
カスタム中空加工 ヒューマンマシンインターフェースパネル、ボタン、表示灯、コネクタ、ケーブル接続部、通気口、および配線穴の開口部
熱管理オプション ブラインド、ファン開口部、フィルター部、雨よけカバー、ヒーター設置スペース、またはエアコン設置エリア
表面処理 粉体塗装、ヘアラインステンレス、不動態化処理、カスタムカラー、またはプロジェクト指定の表面処理
接地サポート 接地スタッド、接地バー、またはドア接地オプション
強化オプション 補強ドア、補強フレーム、サポートブラケット、または補強ベース。
アクセサリーオプション 内部サポート部品、DINレール、ケーブルヘッダープレート、換気カバー、および取付ブラケット
ファイルサポート PDF、DXF、STEP、2D図面、3Dモデル、またはクライアントのプロジェクトファイル
生産モード 試作、試験注文、小ロット生産、量産、またはOEM製造
検査の重点 寸法、切断、溶接、コーティング、組付け、組立、梱包
お見積りに必要な情報 図面、材質、表面処理、構造、切断、数量、使用環境

詳細説明

屋外制御ボックス筐体とは何ですか?

屋外用制御エンクロージャーは、露出または半露出環境に設置される電気制御部品を保護するように設計されています。端子台、PLCモジュール、電源装置、通信機器、センサー、遠隔監視装置 に一般的に使用されます。

本製品は主にカスタムOEM板金エンクロージャー製作プロジェクト向けに設計されています。標準的な既製エンクロージャーではなく、特定のプロジェクト構造が必要な用途に適しています。各エンクロージャーは、お客様の実際の設置ニーズに合わせてカスタム製作が可能です。

主なプロジェクト用途:

  • 産業オートメーション制御ステーション
  • 屋外用電源・信号制御ボックス
  • 太陽光発電設備制御盤
  • 水処理制御盤
  • 輸送用制御ボックス
  • 通信・遠隔監視キャビネット
  • ポンプ・モーター・センサー制御キャビネット

屋外での保護は、エンクロージャーの設計から始まります。

屋外用制御キャビネットには、慎重な構造設計が必要です。保護性能に影響しやすい箇所には、ドアの隙間、ケーブル入口部、切断端、溶接部、および取付部が含まれます。SR MFGでは、設計段階および製造段階の双方において、品質管理・検査プロセスを通じてこれらの箇所を慎重に確認します。

一般的な屋外保護設計ソリューションには以下が含まれます:

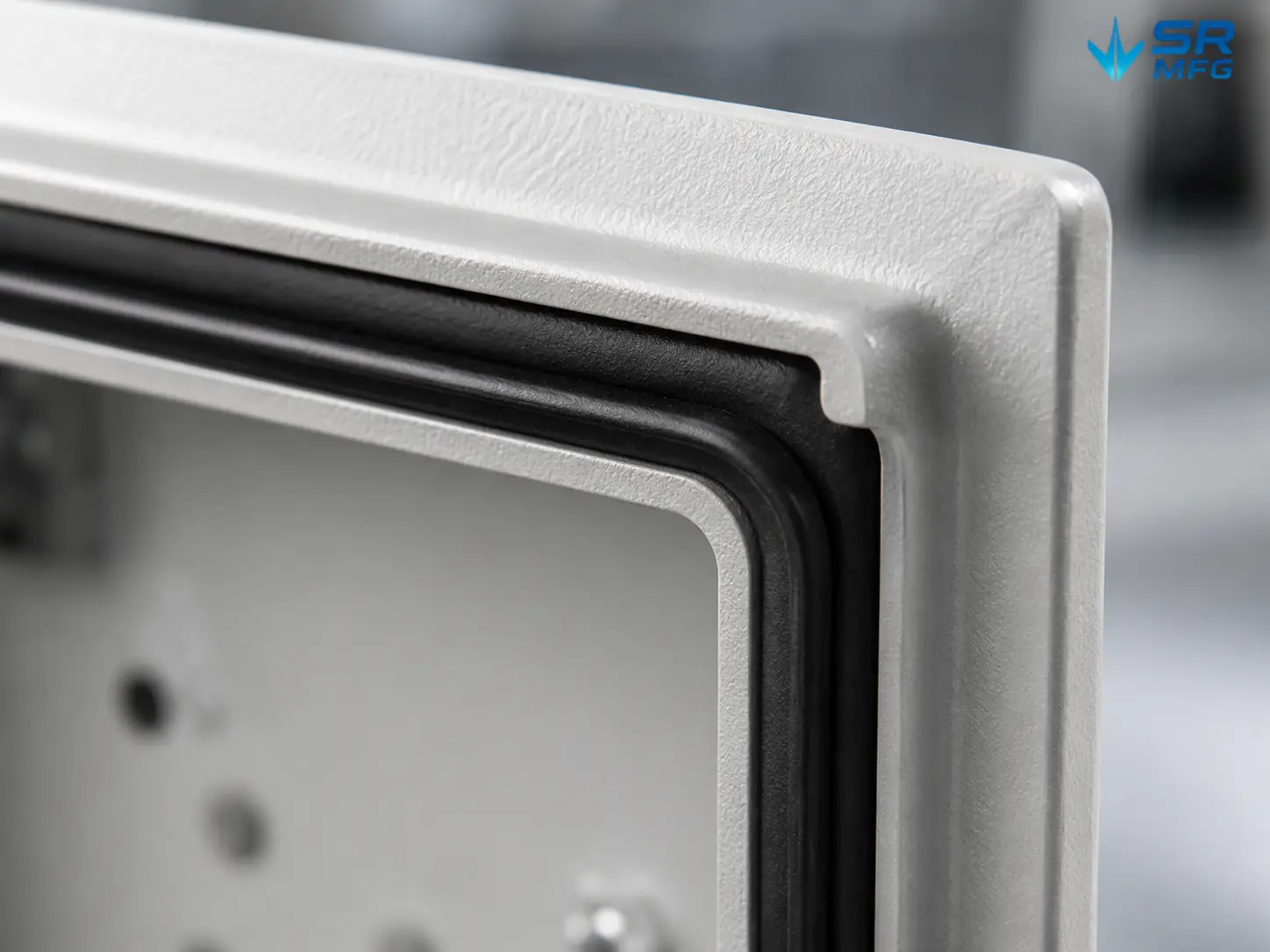

  • 成形されたドアエッジにより剛性が向上し、水漏れのリスク低減に役立ちます。
  • シールガスケットは、ドアとカバーの接触部に取り付けられます。

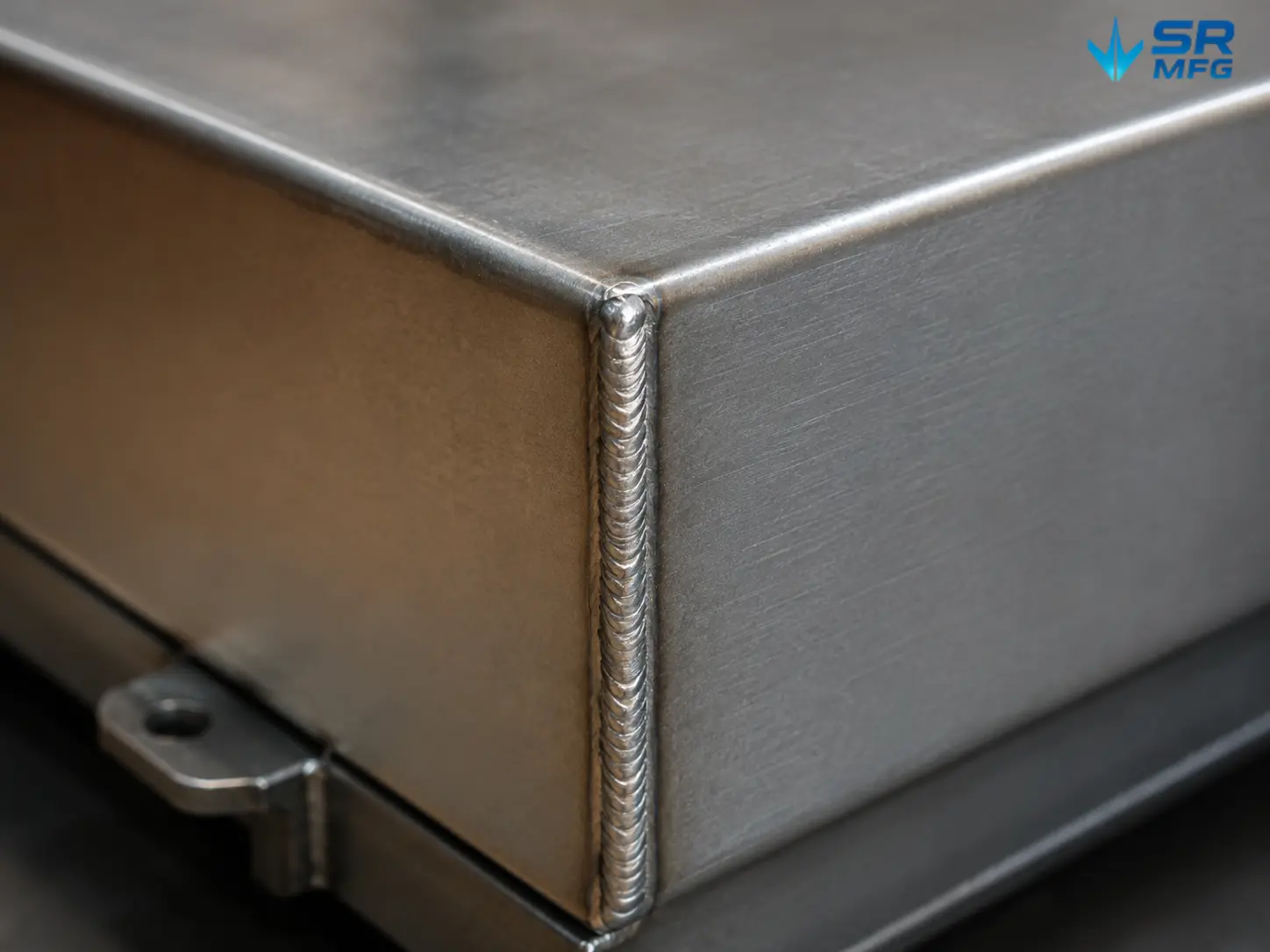

  • 溶接または補強されたコーナーにより、外筐体の強度を高めます。
  • ケーブル接続部、導線管継手、またはコネクター用の保護されたケーブル入口部
  • 持ち上げられた取付構造により、湿った表面との直接接触を低減します。
  • 使用環境に応じて、粉体塗装または耐食性表面処理を選択します。

注:雨、粉塵、飛沫水、日光、または温度変化にさらされるプロジェクトでは、筐体構造を、取付角度、ドア開閉方向、ケーブル入口位置、およびメンテナンス方法と併せて確認する必要があります。

制御レイアウトに合わせた製造

設計の優れた制御ボックスエンクロージャーは、内部機器のレイアウトと調和している必要があります。コンポーネントに十分なスペースを提供し、安全で便利な配線を容易にし、将来のメンテナンスを容易にする必要があります。

SR MFGは、お客様の設計要件に応じて屋外制御ボックスエンクロージャーをカスタマイズできます 。内部構造には、コントローラー、電源、通信モジュール、その他の電気機器を収容できます。

対応する内部構造オプション:

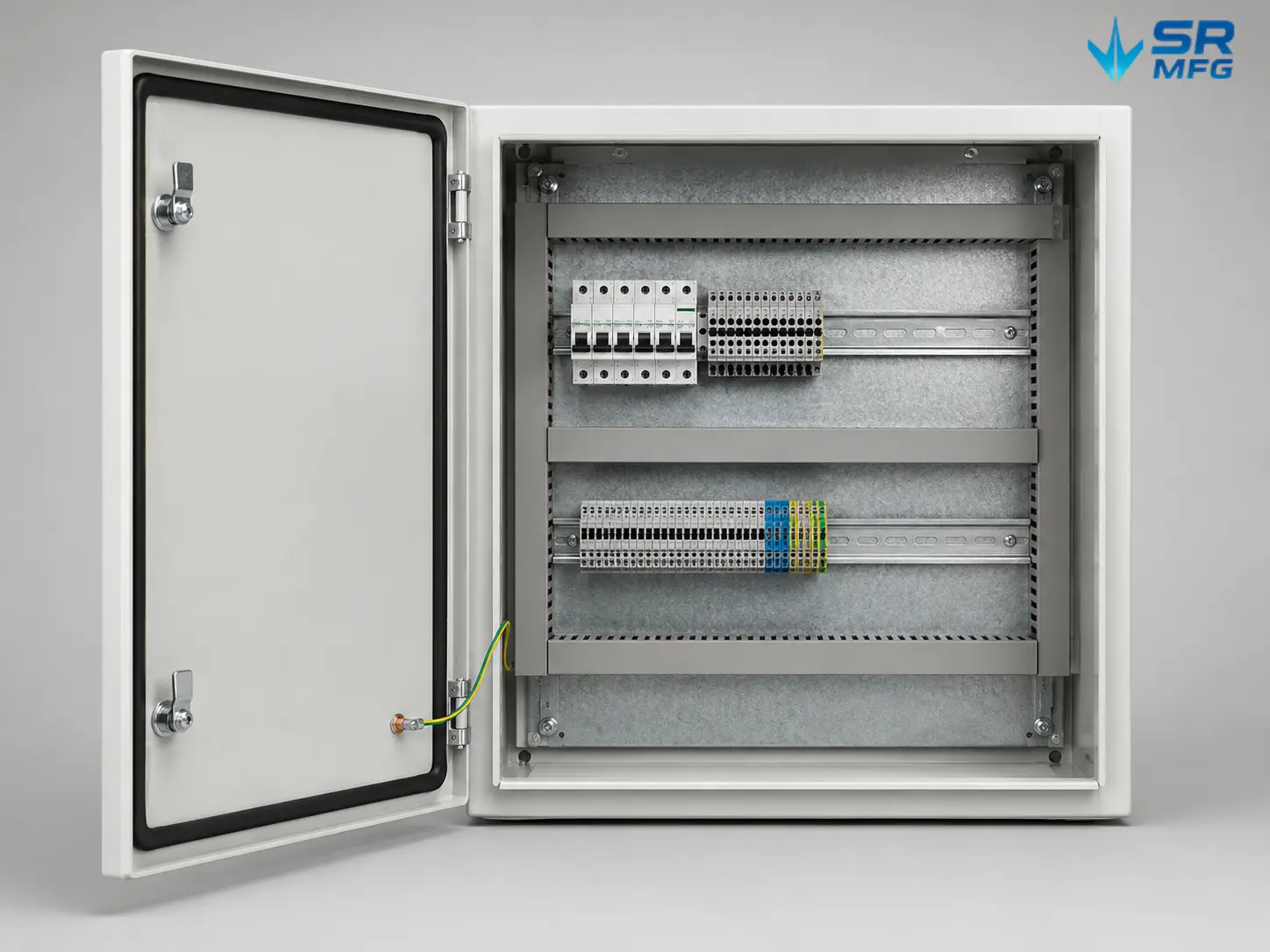

  • 内部機器取付プレート
  • DINレール取付ソリューション
  • 端子サポートブラケット
  • 接地スタッドおよび接続ポイント
  • ケーブル配線スペース
  • サポートエリアを補強し、より重いコンポーネントを支えます。

すでに電気レイアウト図 がある場合は、設計を確認し、生産要件に応じてエンクロージャー構造を調整できます。

カスタム板金加工能力

各屋外制御ボックス筐体は、一貫したカスタム板金加工プロセスにより製造できます。この生産方式は、試作、小ロット注文、および量産に対応します。

工程段階 製造サポート
切断 レーザーカットまたはパンチングにより、パネルやカスタム開口部を加工します。
成形 CNCベンディングにより、シャーシ本体、フランジ、成形エッジ、ブラケットを加工します。
接合 外殻構造の溶接および金物組立
仕上げ 研磨、バリ取り、エッジ処理
表面処理 粉体塗装、ステンレス鋼の表面処理、またはプロジェクト固有のコーティング
アセンブリ ロック、ヒンジ、ワッシャー、ブラケット、および内部支持部品
検査 寸法検査、組立検査、コーティング検査、および最終組立検査

設置およびメンテナンス用開口部の設計

屋外設置条件は大きく異なる場合があります。シャーシは壁掛け型の制御ポイントに設置することも、フィールドの遠隔機器に使用することもできます。シャーシは現地の設置方法に対応し、技術者が内部コンポーネントに簡単かつ安全にアクセスできるようにする必要があります。

利用可能な設置方法

設置方向 典型的なプロジェクト用途
壁掛け 建物の壁、機械フレーム、および屋外制御盤
ポール設置 太陽光発電システム、通信拠点、および遠隔監視ポイント
ベース設置 大型屋外電気機器および制御盤
フレーム 機器統合制御システムおよび航空機搭載用途
カスタムブラケット設計 特殊な現場条件を持つプロジェクト

電気制御システムを保護するため、産業建物の外壁に設置された壁掛け型屋外制御ボックス筐体

ユーティリティまたは工業プラント環境で鋼製ベースフレームに設置された据置型屋外制御ボックス筐体

メンテナンス構造は、蝶番付きドア、ネジ留めカバー、観察窓、または取り外し可能なパネルで構成できます。ロックは、セキュリティおよびメンテナンス要件に基づいて選択できます。

制御インターフェースおよびケーブル引込口用のカスタム開口部

屋外制御ボックス筐体には通常、フィールド配線および操作インターフェース用の精密レーザーカット開口部が必要です。これらの開口部は、シール性能、使いやすさ、製造精度のバランスを考慮して設計する必要があります。

カスタマイズオプション

  • ヒューマンマシンインターフェース画面および表示窓
  • ボタンおよび表示灯
  • ケーブルコネクタおよび電線管継手
  • 産業用コネクタ
  • アンテナインターフェース
  • ファンおよびフィルター部
  • ラベルおよび銘板

屋外制御ボックス筐体の事前加工されたケーブル入口切り欠きおよびノックアウト穴。ケーブルグランドおよびコネクタ用の精密レーザーカット開口部を示す

すべての開口部の詳細は、生産前に確認する必要があります。屋外用途では、選定されたケーブルジョイント、コネクタ、および継手は、プロジェクトのシール要件を満たす必要があります。

熱管理および屋外アクセサリ

密閉筐体内部の電気部品は熱を発生する場合があります。一部の屋外設置場所では、低温、直射日光、または結露からの保護も必要です。

熱管理オプション

オプション 目的
ルーバー 適切な用途において自然換気を支援
ファン開口部 強制換気用のスペースを確保
フィルター部 換気時の粉塵侵入を低減
雨よけフード 換気エリアを保護し、直接の雨の侵入を低減
ヒーター設置スペース 低温用途に対応
エアコン取付部 発熱量が大きいプロジェクトに適しています

これらのオプションはプロジェクトベースの構成であり、実際の機器および設置条件に応じて選択する必要があります。

材料と表面処理のオプション

材料選択は、耐食性、構造強度、重量、コストに影響します。適切な選択は、屋外電気エンクロージャーの設置場所とメンテナンス方法によって決まります。

材料 耐食性 重量 相対強度 一般的な使用環境
粉体塗装仕上げの炭素鋼 中程度、塗膜の完全性に依存 重い 高 一般的な屋外産業用途、遮蔽または半露出場所、およびコスト重視のプロジェクト
304 ステンレス鋼 大気腐食および湿気に対する良好な耐性 重い 高 湿潤地域、郊外環境、軽工業サイト、食品関連エリア、および洗浄ゾーン
316ステンレス鋼 塩水噴霧、薬品、および海洋大気に対する優れた耐性 重い 高 沿岸地域、海洋サイト、化学プラント、および高塩分環境
アルミ合金 自然酸化皮膜による良好な耐食性 軽量 中 移動式設備、屋上システム、重量重視の構造物、および一般的な屋外用途
亜鉛メッキ鋼 亜鉛コーティングによる良好な保護 重い 高 中程度の屋外曝露、ユーティリティプロジェクト、インフラサイト、および路側設置

表面処理は、外観、耐食性、ブランドの一貫性に基づいて選択できます。一般的なオプションには、粉体塗装、ヘアライン仕上げステンレス鋼、不動態化、カスタムカラー仕上げなどがあります。

エンクロージャーが塩害空気や化学薬品の煙にさらされる場合、316ステンレス鋼の板金加工により、メンテナンス頻度を抑えながら長寿命を実現できます。重量が大きな問題とならない一般的な屋外産業用途では、高品質な粉体塗装を施した炭素鋼が優れたコストパフォーマンスを提供します。電柱、屋上、移動式プラットフォームなど、取付荷重に制限がある場合、板金部品向けアルミ合金材料の選択は実用的な選択肢となります。亜鉛めっき鋼は、ユーティリティおよびインフラプロジェクトにおいて、耐食性と構造強度の良好なバランスを提供します。

屋外制御ボックスエンクロージャーの粉体塗装表面仕上げのクローズアップ。均一な塗膜厚と耐食性の品質が示されています

アプリケーションシナリオ

各用途に合わせて、材料グレード、表面処理、シール構成を実際の曝露条件に適応させます。例えば、沿岸部のソーラーインバーター板金エンクロージャープロジェクトでは、船舶向けグレードの粉体塗装を施した316ステンレス鋼が必要になる場合があります。高速道路の交通管制盤では、紫外線と道路用融雪塩への耐性のために、亜鉛めっき鋼に高膜厚ポリエステル塗装を使用することがあります。

一般的な用途は以下の通りです:

  • 信号機制御システム
  • 通信基地局および5G 設備エンクロージャー
  • PVインバーターおよび風力発電制御ユニット
  • 水処理プラントおよびポンプステーション制御盤
  • 産業オートメーションおよびPLC制御エンクロージャー
  • 石油・ガス田監視制御ユニット
  • セキュリティ・監視システム筐体
  • スマートシティインフラおよびIoTゲートウェイ筐体

太陽光発電所サイトの実際の屋外環境に設置された屋外制御ボックス筐体。フィールド条件下で耐候性鋼製ハウジングを示す

カスタムパラメータ範囲

お客様の正確な仕様に合わせてカスタム屋外筐体を製造いたします。以下のカスタマイズオプションはすべての注文でご利用いただけます。

カスタムパラメータ 対応範囲
外形寸法、W x H x D 図面に従って製造。具体的なサイズ制限についてはお問い合わせください
板金厚さ 1.0 mm~3.0 mm
開口形状と位置 任意の形状および位置、レーザー切断またはCNCパンチングによる加工
開口部公差 標準レーザー切断は±0.1 mmで評価可能です。穴サイズ、穴位置、組立公差は、図面、材料、板厚、工程に応じて確認する必要があります
表面処理 カスタムRAL色による粉体塗装、溶融亜鉛メッキ、陽極酸化、不動態化、またはブラッシング
シルクスクリーン印刷 ロゴ、ラベル、銘板、配線図をドアまたはサイドパネルに直接印刷
レーザーマーキング 永久シリアル番号、QRコード、またはコンプライアンスマーキング
内部レイアウト カスタム取付板位置、DINレール位置、およびケーブル配線経路
ドアおよびロック構成 片開きまたは両開きドア、ヒンジ位置、ロックタイプおよび位置、ハンドル方向
ケーブル入線レイアウト 配線図に従って配置された事前穿孔、ノックアウト、またはケーブルグランドプレート

屋外制御ボックス筐体の寸法図。幅・高さ・奥行きの寸法、取付穴位置、ケーブル入線位置を示す

アクセサリおよび対応製品

以下のアクセサリは筐体と一緒にご注文いただくか、別途ご購入いただけます。

内部実装

  • 調整可能な取付板、亜鉛メッキ鋼またはステンレス鋼で利用可能
  • 35 mm DINレール。複数の長さで、お客様の仕様に合わせて予め切断可能
  • 配線ダクトおよびケーブルチャネル、複数の幅で利用可能

ケーブル管理

  • ケーブルグランド。メートルおよびPGねじ、IP68等級、複数サイズ対応
  • 未使用ノックアウト用シーリングプラグ
  • 工具不要のメンブレンケーブル導入プレート

電気安全

  • 穴あき加工済み接地銅バー
  • 接地ボルトおよび等電位ボンディングストラップ
  • 扉-本体間接地ジャンパー、工場取付済み対応可能

熱管理

  • 防塵フィルター付きフィルターファン
  • サーモスタット制御ファンアセンブリ
  • 防虫網付きルーバー通気プレート
  • 高温環境下の密閉型キャビネット用熱交換器

セキュリティおよび扉制御

  • ロックアップグレード(同一キーロック、異鍵ロック、マスターキーシステムを含む)
  • 扉インターロックスイッチ
  • 南京錠用ハスプ

取付アクセサリ

  • 壁掛けブラケットキット
  • ポールクランプアセンブリ
  • 調節可能なアジャスターフット付き床置きベースフレーム
  • サンシールドおよび延長レインカバー

屋外制御ボックス筐体の分解組立図。ドアパネル、ハウジング本体、シールガスケット、取付プレート、ヒンジ、ロック、内部アクセサリーを個別部品として示す
