PEMナット付きカスタム板金部品

PEMナットおよびセルフクリンチングファスナーを取り付けたカスタム板金部品は、主にOEM機器の締結および組立構造に使用されます。SR MFGでは、カスタム板金部品を製造し、部品にPEMセルフクリンチングナットをプレスで圧入して、組立可能な統合コンポーネントとして納入します。

  • お客様の2D図面、3D CADファイル、またはサンプルに従って製造
  • PEMナット、セルフクリンチングナット、圧入スタッド、スタンドオフ、およびプロジェクト指定のファスナーに対応
  • レーザーカット、パンチング、曲げ、PEM圧入、表面仕上げ、検査を統合
  • 薄板金構造に信頼性の高いねじ付き取付ポイントを作成するのに最適
  • 材質、表面仕上げ、数量、金具要件に基づくカスタム見積もり

製品詳細

製品仕様

仕様項目 値 / 範囲
板金材質の選択肢 SPCC / SPHC冷延鋼板、SUS 304 / SUS 316ステンレス鋼、AL 5052 / AL 6061アルミニウム合金、SGCC亜鉛メッキ鋼板
板厚 0.5 mm – 6.0 mm、材料およびファスナー選定による
レーザーカット精度 ±0.1 mm標準; ±0.05 mmは要求に応じて対応可能
曲げ角度精度 ±0.5°標準; ±0.3°は要求に応じて対応可能
PEM取付穴の公差 PEM推奨基準に準拠、H12–H13精度等級相当
最小端距離要件 PEM推奨の各ファスナーシリーズの最小値に準拠; DFM段階で検証
適用可能なシート硬度 鋼: HRB ≤ 70 · ステンレス鋼: HRB ≤ 60 · アルミニウム: HRB ≤ 50、PEMファスナーシリーズによる
プッシュアウト性能 ファスナーシリーズ、ねじサイズ、板金材料により異なる; 構成に基づく試験データを提供可能
トルクアウト性能 ファスナーシリーズ、ねじサイズ、板金材料により異なる; 構成に基づく試験データを提供可能
PEM圧入後の平面度 裏面は板金表面から突出せず面一
寸法検査方法 CMM検査、光学測定、ゴー/ノーゴーゲージ
腐食試験 お客様の要求に応じて塩水噴霧試験が可能、48時間から1000時間のオプション期間
受入図面フォーマット STEP、IGES、DXF、DWG、PDF



PEMナットを取り付けたカスタム板金部品

SR MFGのPEMナット付きカスタム板金部品は、成形板金構造において、強固で安定した再現性のあるねじ付き取付ポイントを必要とするプロジェクト向けに設計されています。

板金部品自体の製造だけでなく、生産工程中に必要なセルフクリンチングファスナーの取り付けも行うことができます。これにより、お客様の二次組立作業を削減できます。

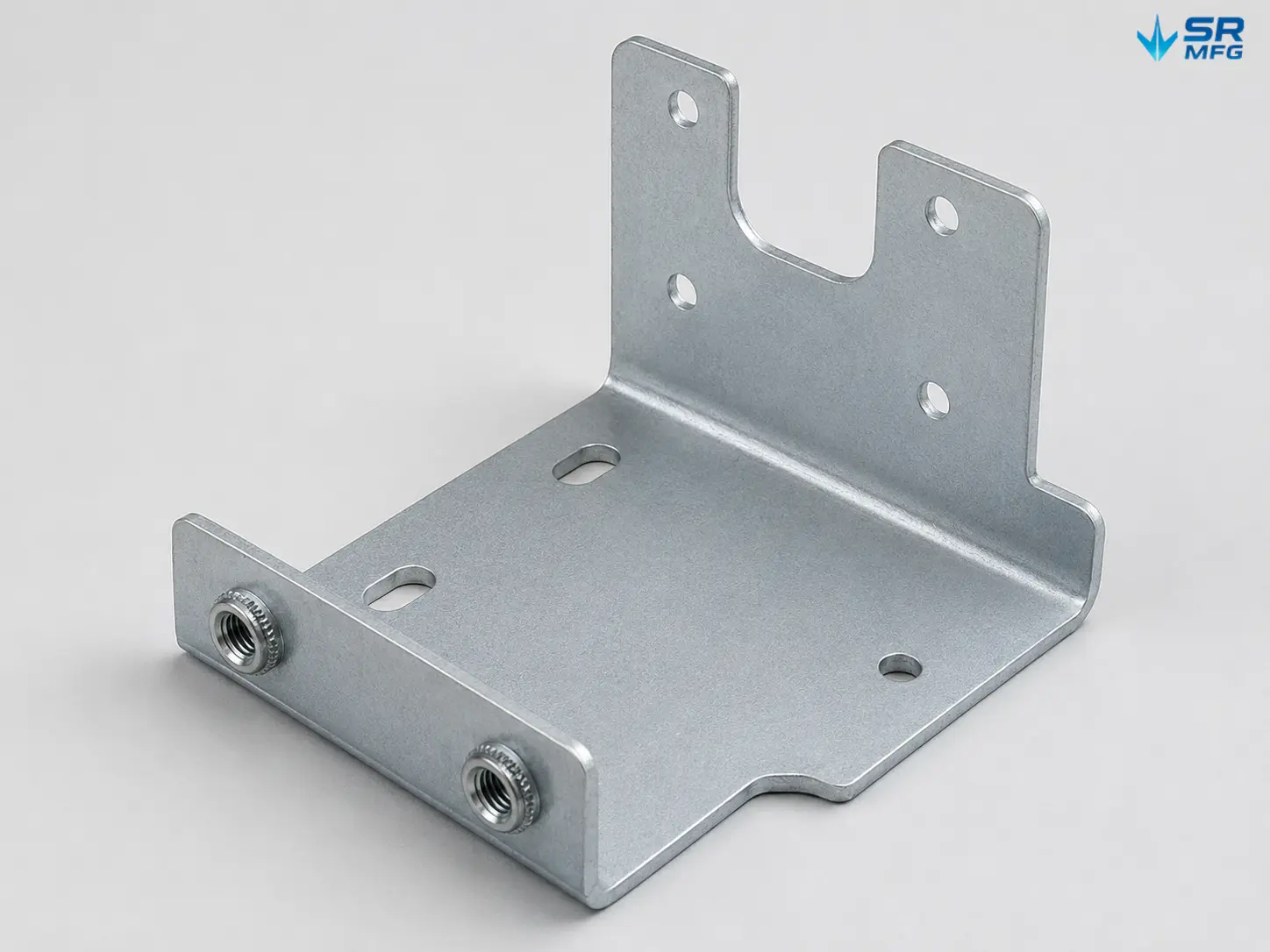

PEMナット圧入済みカスタム板金部品

PEMナット付きカスタム板金部品は、機器ブラケット、制御パネル、シャーシ構造のねじ付き取付ポイントに使用できます。

これにより、バイヤーは二次組立コストの削減、部品の一貫性の向上、最終設置工程の簡素化が可能になります。

これらの部品は一般的に以下に使用されます:

  • 機器取付ブラケット
  • 電気・電子機器パネル
  • 制御ボックスの内部構造部品
  • シャーシおよびフレーム部品
  • 機器カバーおよびアクセスパネル
  • PCB、モジュール、レール、または内部機器用の取付プレート
  • 組込みねじポイントを必要とするカスタム板金アセンブリ

信頼性の高いネジ山付き取付ポイントのための構造設計

板金が直接タップするには薄すぎる場合、または最終組立で恒久的なねじ接続ポイントが必要な場合、PEMナットおよびセルフクリンチングファスナーは通常、より良いソリューションです。

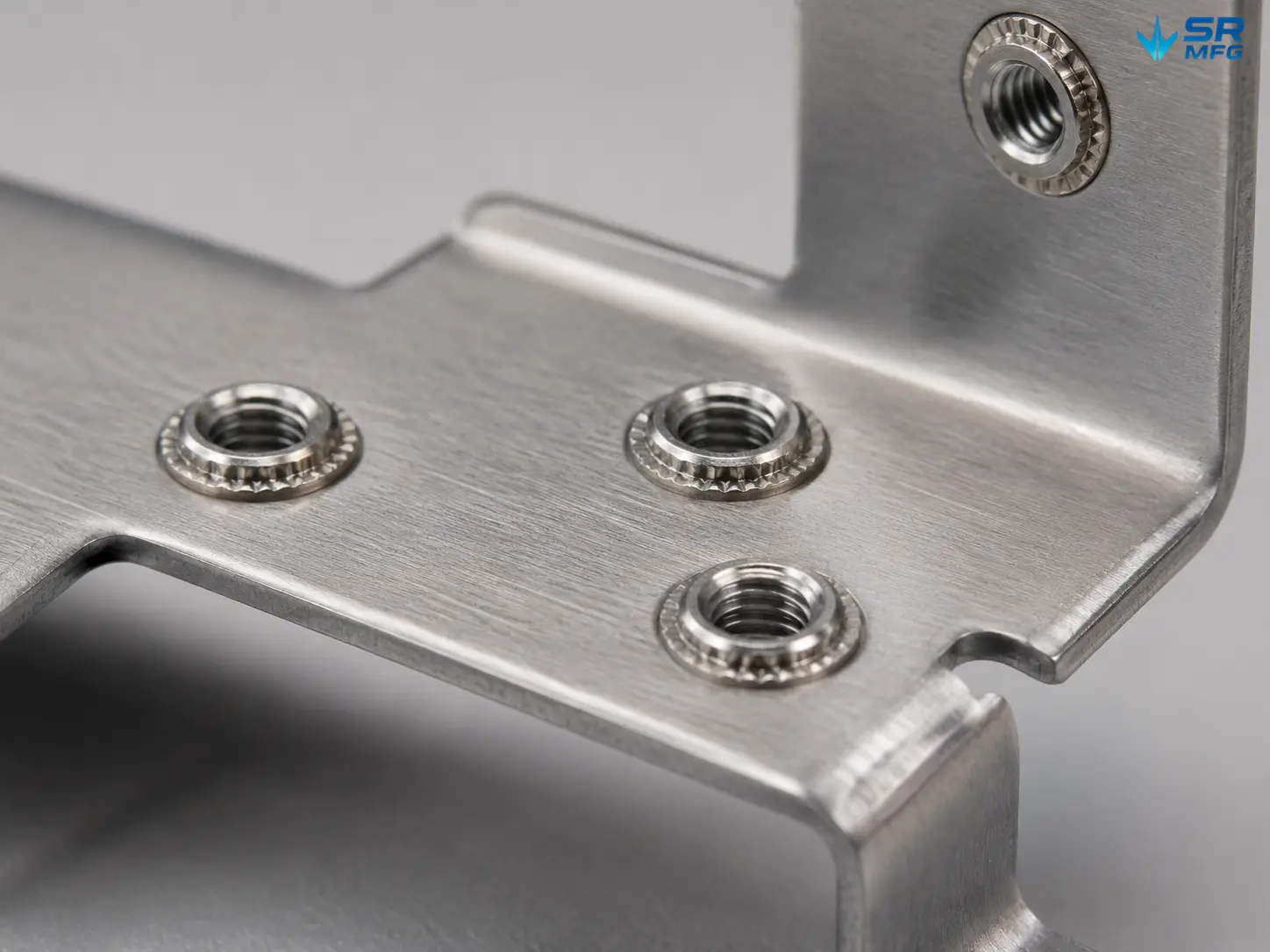

板金に圧入されたPEMナットのクローズアップ

精密板金部品に圧入されたPEMナットのクローズアップビュー。

OEMバイヤーにとって重要なのは、ナット自体だけでなく、製造工程全体の安定性です。

最終品質は以下に依存します:

  • 正確な穴加工
  • 適切な材質およびシート厚の評価
  • 正しいインサート位置と向き
  • 安定した管理されたPEM圧入プロセス
  • 適切な表面仕上げの工程構成
  • 後工程でのねじ部および外観検査

例えば、制御パネルでは、ブラケット、カバー、PCBサポート、または内部レールを固定するために、背面に複数のPEMナットを設置する必要があります。インサート位置が不均一な場合、最終組立が困難になり、場合によっては手直しが必要になることもあります。

当社の製造プロセスでは、金具の圧入とシートメタル加工の一連の工程を一体として検討し、信頼性の高い組立性能の確保に役立てています。

当社が製造可能なPEMナット付き板金部品の種類

部品タイプ 一般的な用途
シートメタルブラケット 装置、フレーム、パネル、または支持構造用のネジ山付き取付ポイント
取付プレート 内部モジュール、レール、PCBサポート、または装置固定用のPEMナット
シートメタルパネル カバー、ハンドル、ヒンジ、または内部部品取り付け用の裏面セルフクリンチングナット

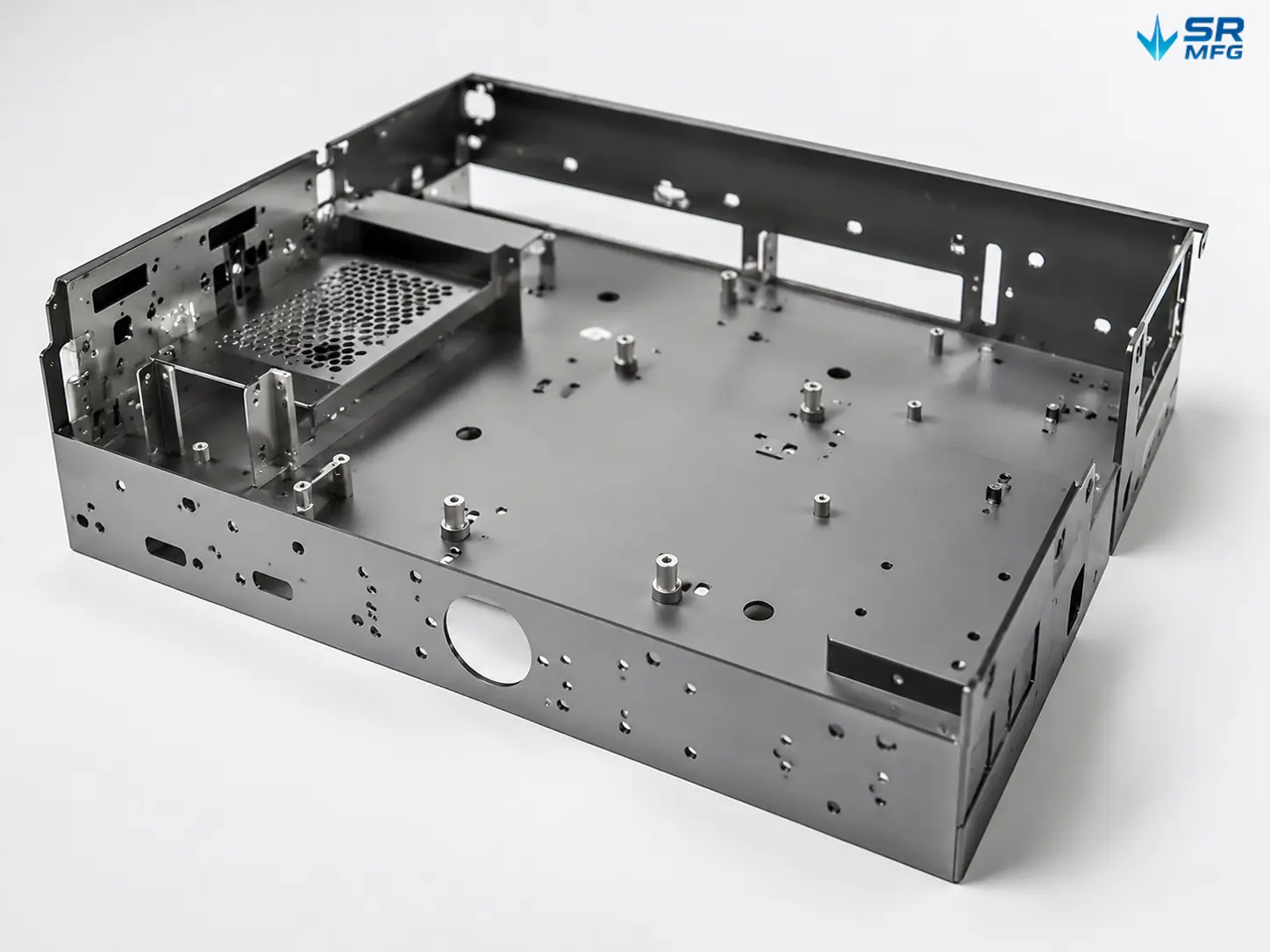

シャーシ部品 電子機器および産業機器組立用の一体型ナット、スタッド、またはスタンドオフ
機器カバー 取り外し可能なカバーおよびメンテナンスアクセスエリア用の固定ネジ山ポイント
特注フレーム 接続、位置決め、または二次組立用のセルフクリンチングハードウェア
半組立部品 ハードウェアが取り付けられた板金部品。お客様の最終組立プロセスに投入可能



材料とハードウェアの互換性

母材は、インサートの保持強度、表面仕上げ、シートメタルの曲げ加工性、および最終組立品質に影響します。生産前に、材料、板厚、金具の種類、インサート位置を評価します。

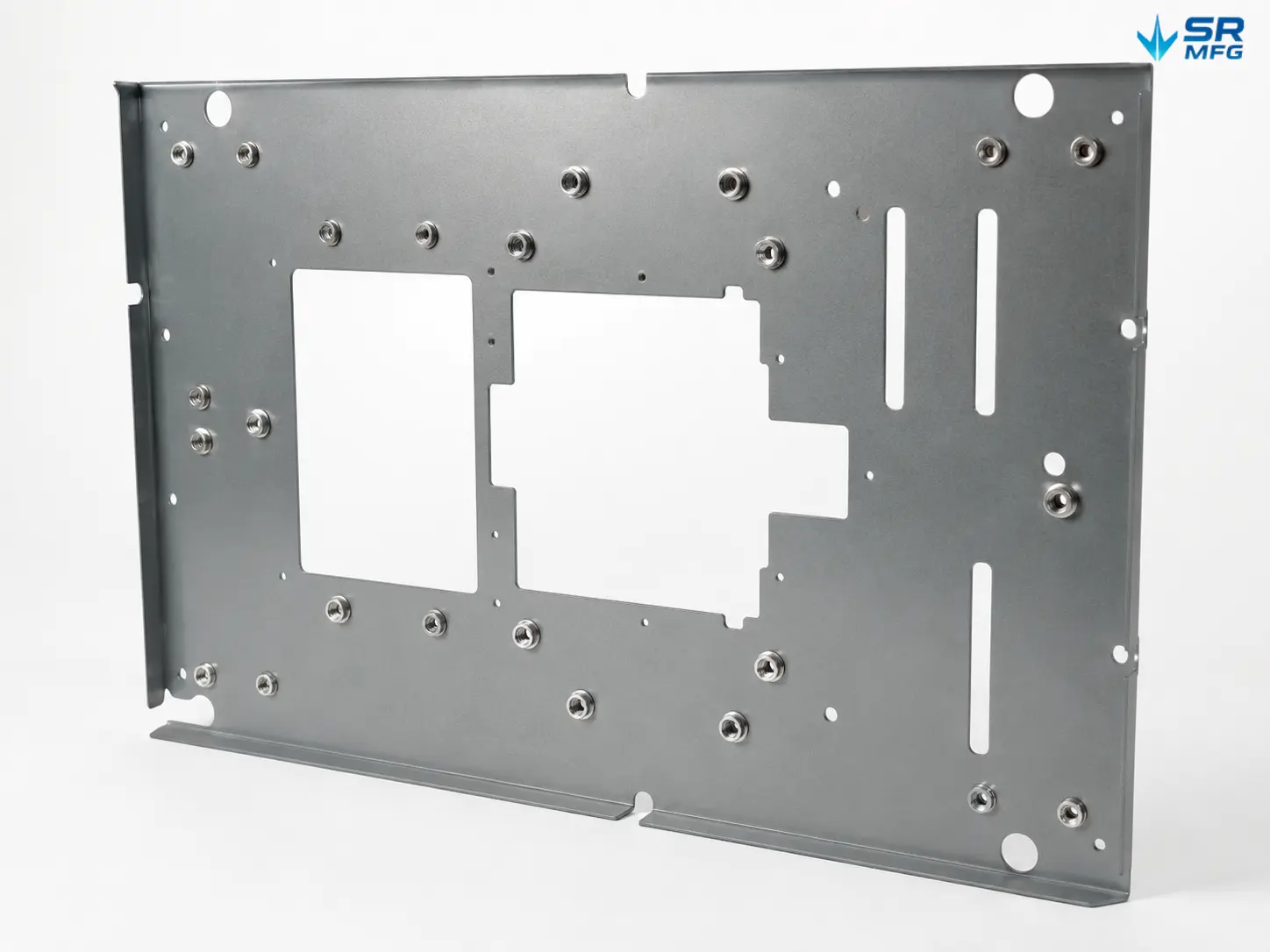

複数のPEMナットを備えた板金取付プレート

複数のPEMナットが取り付けられたシートメタル取付板の裏面図。

材料オプション 製造上の考慮事項
アルミ板 軽量で電子機器や構造部品に一般的に使用される;ハードウェアの選定と表面処理の順序を確認する必要がある
ステンレス鋼板 優れた耐食性;材料の硬度とインサートの互換性は慎重に評価する必要があります
炭素鋼板 ブラケット、フレーム、カバー、構造部品に一般的に使用され、通常は塗装、粉体塗装、またはめっきと組み合わせて使用されます
亜鉛メッキ鋼板 基本的な耐食性が求められる機能部品に適しています;PEMインサートおよび表面処理の要件を確認する必要があります
銅または導電性シートメタル材料 特定の電気用途またはシールド用途に使用されます;インサートと表面処理の互換性を検証する必要があります
プロジェクト指定材料 図面、使用環境、ハードウェア要件に基づいて評価できます

材料の適合性は、単純な材料リストだけでは決まりません。 部品構造、穴位置、端部距離、曲げ距離、および最終組立荷重は、すべてPEM金具の圧入が確実に行えるかどうかに影響します。

穴加工とインサート位置の管理

PEMナットは、正確な穴加工に依存します。穴径は選択したファスナータイプに一致させる必要があり、穴位置、端部、曲げ部、隣接する穴、および外観面との関係を適切に考慮する必要があります。

取付穴は以下の方法で加工できます:

  • レーザー切断
  • CNCパンチング
  • 穴あけ加工
  • 必要に応じた二次穴仕上げ
  • PEM圧入前のバリ取り

部品に複数のねじ付き取付ポイントがある場合、インサート位置の管理が特に重要になります。わずかな位置ずれでも、組立時のアライメント、ねじのかみ合い、または最終製品の嵌合に影響を与える可能性があります。

正確な見積もりをサポートするため、以下をご提供いただくことをお勧めします:

  • 金具タイプまたはPEMナットの要件
  • ねじサイズの要件
  • インサートの数
  • セルフクリンチング側または取付方向
  • 外観面の要件
  • 対向部品または組立機能の説明(あれば)

表面処理と組立オプション

板金部品にPEMナットやねじ付きインサートが含まれる場合、板金仕上げサービスは、コーティング、めっき、塗装がねじの状態、外観、組立性能に影響を与える可能性があるため、事前に計画する必要があります。

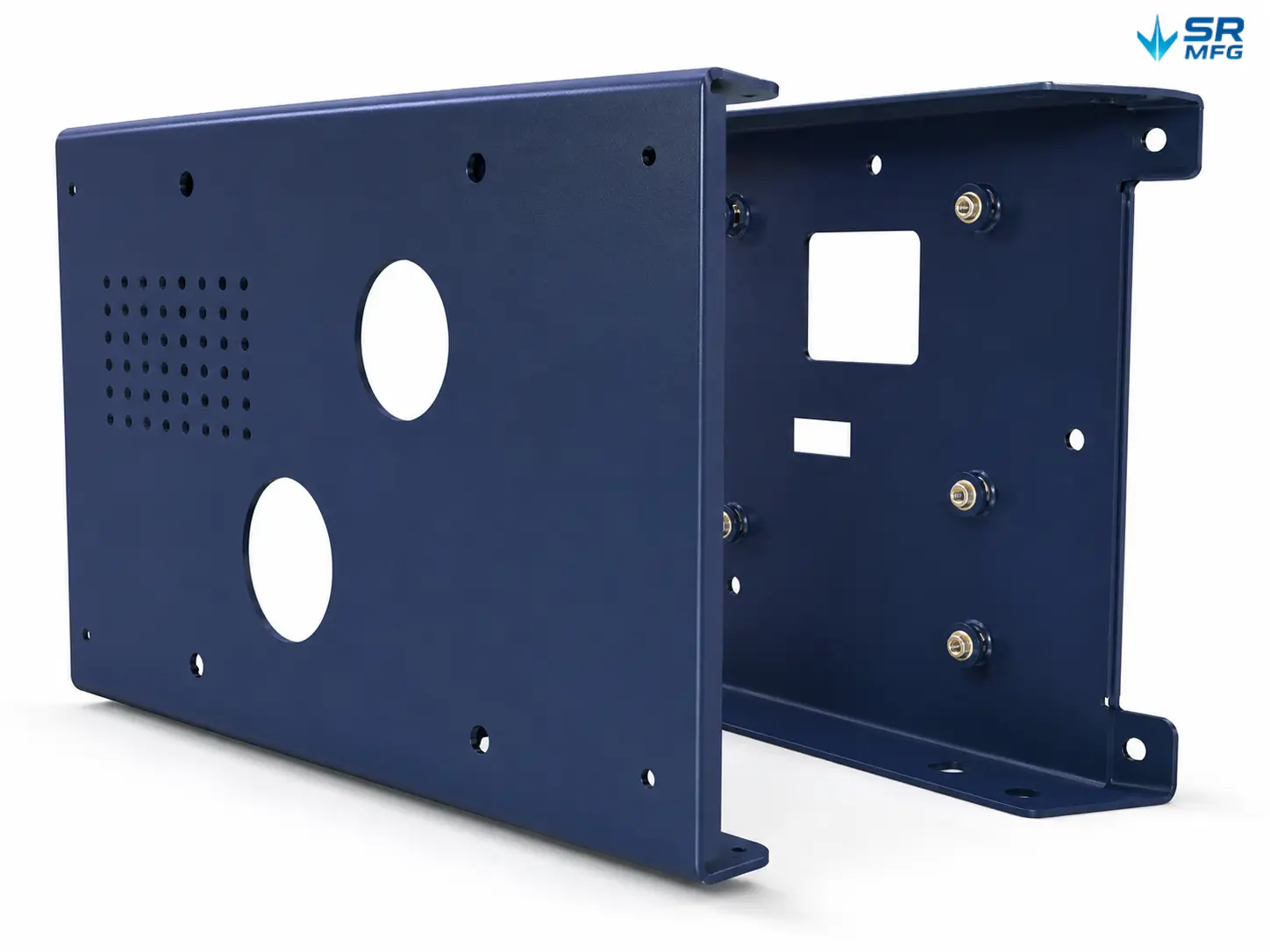

PEMナット付き板金材質・表面処理サンプル

異なる材料と仕上げオプションを示す、PEMナットを取り付けた板金サンプル。

利用可能な表面処理オプションは以下の通りです:

  • 粉体塗装
  • アルマイト処理
  • 電気めっき
  • ヘアライン加工
  • 塗装
  • 不動態化処理
  • サンドブラストまたは前処理
  • プロジェクト特有のカスタム表面仕上げ

仕上げ後の部品をねじで直接組み立てる必要がある場合、ねじ部の保護、マスキング、または仕上げ後のねじ検査については、プロジェクトの要件に応じて協議できます。

また、異なる組立レベルで製品を納品することもできます:

  • PEM金具のみを取り付けたシートメタル部品
  • 表面処理済みでPEMナットを取り付けた完成部品
  • 追加のブラケット、パネル、または金具を備えた半組立コンポーネント
  • お客様の取付工程に備えたプロジェクトベースのシートメタルアセンブリ

一般的な用途シナリオ

PEMナット統合サービスは、溶接や直接タッピングの欠点なしに、薄板シートメタル部品にねじ付き取付ポイントが必要とされる、幅広い業界で使用されています。

業界 代表的な用途
民生用電子機器 PCBスタンドオフ取付ポイントを備えたデバイス筐体、ノートパソコン筐体、内部ブラケット
通信・ネットワーク機器 ラックマウントパネル、サーバーシャーシ、ケーブル管理ブラケット
産業用制御 制御盤ベースプレート、ジャンクションボックス部品、DINレール取付金具
車載電子機器 ECUハウジング、センサーブラケット、内装部品取付ポイント
医療機器 装置筐体、計器パネル、診断機器フレーム
LED・照明 照明器具取付プレート、ヒートシンクブラケット、ドライバハウジング部品

各用途において、中核となる価値は同じです。ねじ付き接続ポイントは、製造工程中に部品に組み込まれ、後から追加されるものではありません。

よくある質問

はい。図面または金具BOMに、PEMナットのタイプ、ねじの要件、数量、および位置をご記載ください。

3Dファイルは構造を理解するのに役立ちます。ただし、プロジェクトでPEMナットの位置、ねじ要件、公差、表面仕上げ、検査に関する注記が明確に必要とされる場合は、2D図面もご提供いただくことをお勧めします。

はい。これは材質、表面仕上げ方法、およびねじ部保護の要件によって異なります。生産前に適切な工程順序を評価いたします。

はい。試作品および小ロット生産により、量産前に部品の組み付け、インサートの位置、表面仕上げ品質、および機能性能を検証することができます。

本ページでは、金具を取り付けたシートメタル部品のカスタム製作に焦点を当てています。同じプロジェクトで別納の金具が必要な場合は、別途ご相談いただけます。

PEMナット付きカスタム板金部品の見積もりを依頼

図面、CADファイル、サンプル、またはハードウェアBOMをお送りください。お客様のプロジェクト要件に基づいた個別のお見積りをご提供できます。

板金RFQを正確に評価できるよう、材質、板厚、PEMナットの種類、ねじ要件、インサート位置、表面仕上げ、数量、検査または組立要件など、できるだけ多くの情報をご提供ください。

図面をアップロードして、PEMセルフクリンチング金具を使用した板金部品の製造レビューと個別見積りをご依頼ください。
