製品詳細

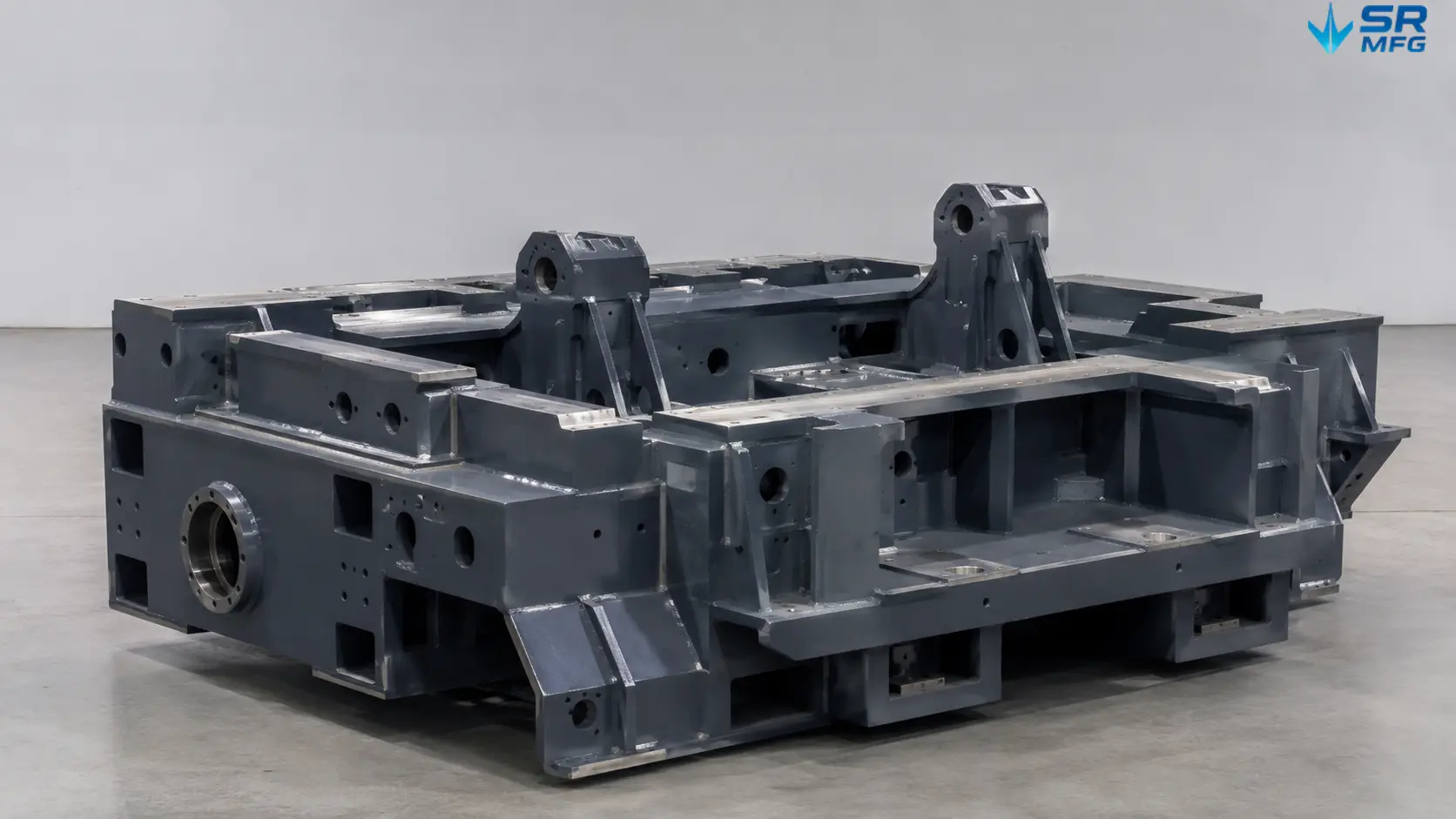

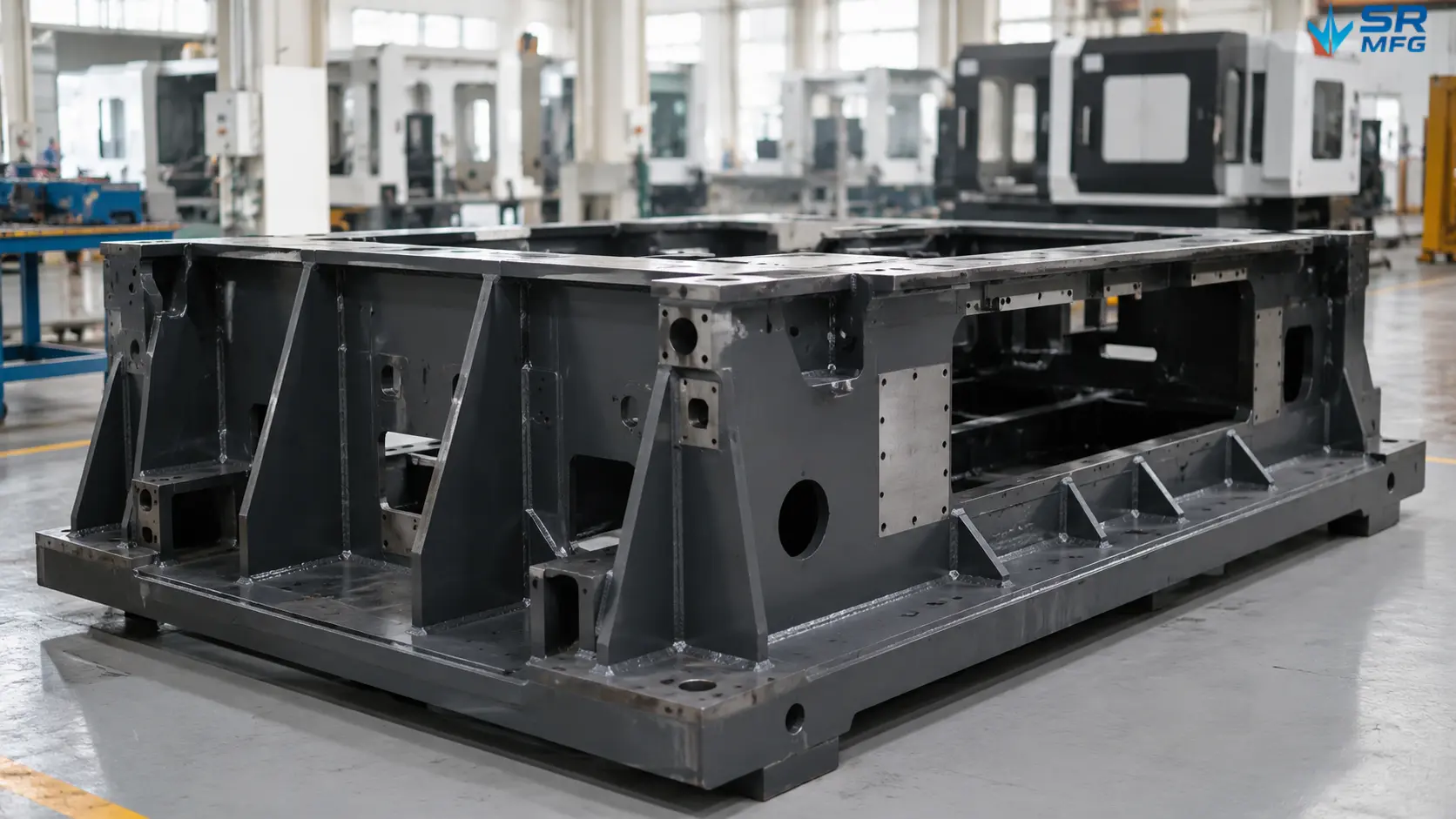

溶接機台フレームとは?
溶接機械ベースフレームは、厚鋼板、角パイプ、または構造用プロファイルから作られた構造アセンブリです。これらの部品は通常、溶接によって接合され、完全なフレームを形成します。これにより、鋳造機械ベースやボルト締めフレームアセンブリとは異なります。
主な目的は、リニアガイド、駆動システム、作業台、オペレーターインターフェースなどの産業機器に対して、強固な荷重支持プラットフォームを提供することです。
溶接機台フレームの核心的機能はシンプルです。設備を精密な位置合わせ状態で固定し、機械の重量を支持し、運転中の振動を吸収し、長期的な使用においてシステム全体の安定性を維持します。
鋳鉄ベースと比較して、溶接鋼製機械フレームは通常、リードタイムが短く、設計の柔軟性が高くなります。金型は必要ありません。お客様の図面と技術要件に基づき、SR MFGはフレーム溶接、構造組立、設計調整を含む溶接フレームプロジェクト向けカスタムOEM板金加工をサポートできます。

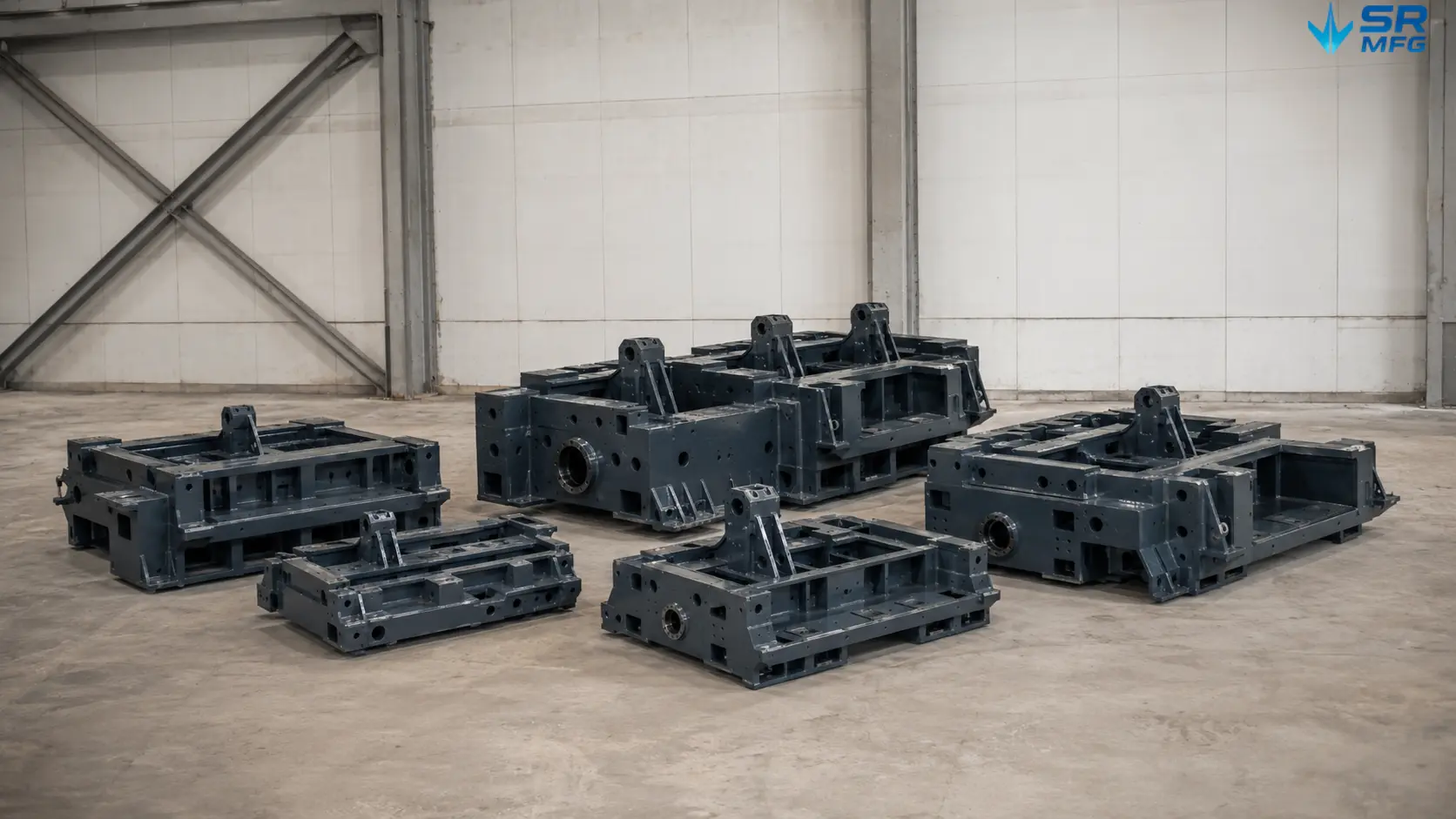

材質オプション
機械ベースフレームの材料は、荷重容量、作業環境、重量目標、耐食性要件、および予算を含むいくつかの要因に応じて選択する必要があります。
SR MFGは、幅広い板金材料オプションを加工でき、お客様のプロジェクトに適した材料ソリューションの選定をお手伝いします。
| 材料タイプ | 一般的なグレードまたは規格 | 機台フレームにおける主な特徴 | 一般的な用途 |
|---|---|---|---|
| 炭素鋼 / 軟鋼 | Q235、Q355、A36、S235、S355 | 重荷重用溶接フレーム向けの炭素鋼シートおよびプレート、優れた剛性、コスト管理が容易、溶接および機械加工が容易 | 重荷重機台、CNC設備、自動化フレーム、一般産業機器 |
| ステンレス鋼 | 304, 316L | 優れた耐食性、清浄な表面仕上げ、高い衛生要件が求められる環境に適しています | 食品・飲料設備、クリーンルーム設備、化学設備、湿潤または屋外環境 |
| アルミニウム | 5052, 6061 | 軽量、耐食性、より軽い荷重構造に適しています | 移動式設備、軽量自動化フレーム、電子機器、重量に敏感な機械 |
| その他の合金材料 | プロジェクト要件に応じて選定 | 強度、耐摩耗性、耐熱性、耐食性に合わせてカスタマイズ可能 | カスタムOEM機械、特殊加工設備、材料規格が指定された輸出プロジェクト |

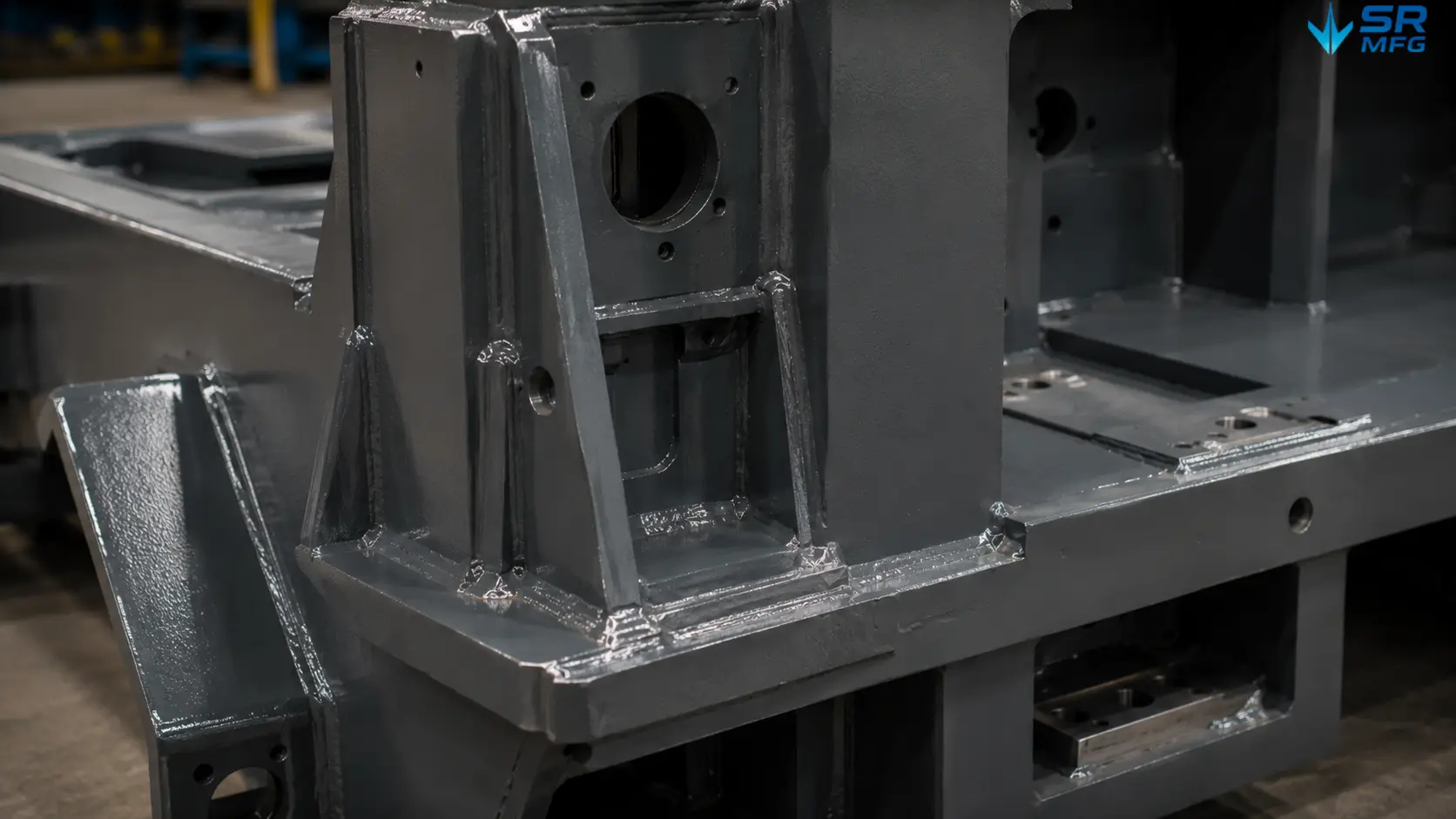

溶接・製作能力
SR MFGは、継手の種類、板厚、および品質要件に基づいて適切な板金溶接方法を選択します。
- MIG / MAG溶接
構造用鋼フレームの主要な溶接方法です。高い生産効率と強固な溶接部を提供し、厚板やプロファイルに適しています。 - TIG溶接
精密溶接フレーム向けのステンレス鋼板金加工やアルミニウム合金フレームに使用されます。スパッタが少なくクリーンな溶接部が得られるため、外観や精度の要件が高いプロジェクトに適しています。 - ロボット / 自動溶接

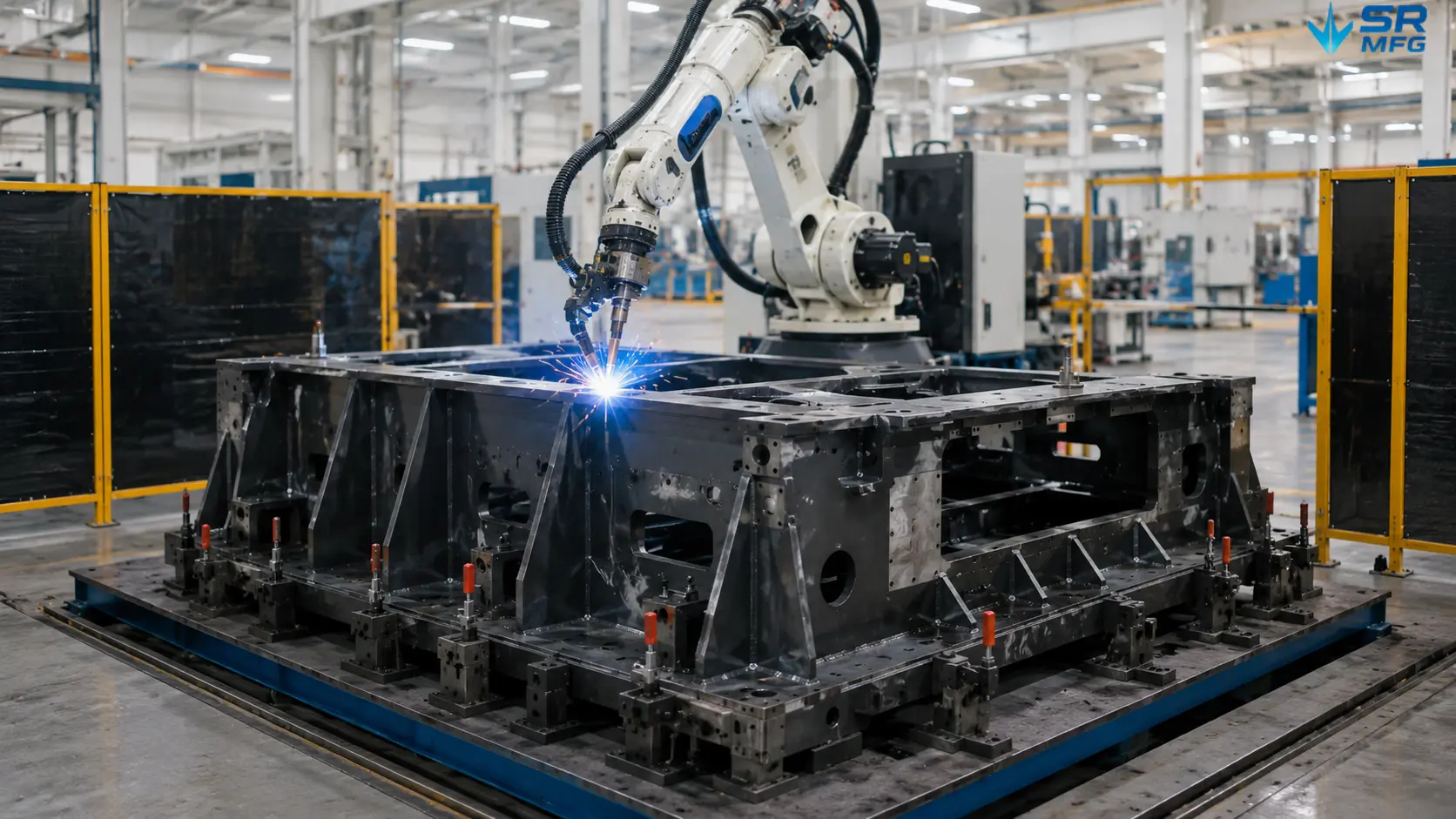

繰り返し溶接や大規模な生産ロットに使用されます。品質の一貫性の向上と生産サイクルの短縮に役立ちます。 - スポット溶接
フレーム内の薄板金属部品や軽量な内部サブアセンブリに選択的に使用されます。
仕様、パラメータ、公差基準
溶接機械ベースフレームは、溶接機械フレームの厳格な検査基準を満たす必要があります。取付面が平坦でない場合や、穴位置がずれた場合、機器は組み立てられるかもしれませんが、期待される性能が得られない可能性があります。
SR MFGでは、厳格なプロセス管理を実施し、各溶接機械フレームがお客様の用途に必要な公差要件を満たすよう努めています。
| パラメータ | SR MFG対応範囲 |
|---|---|
| 全体寸法公差 | ±0.5 mm~±1.0 mm(フレームサイズによる) |
| 取付面の平面度 | 二次加工後 ≤0.1 mm/m |
| 平行度 | 加工面 ≤0.05 mm/m |
| 垂直度 | ≤0.05 mm/m |
| 穴位置精度 | 加工穴 ±0.1 mm/溶接構造 ±0.3 mm |
| 溶接品質レベル | AWS D14.4/ISO 5817 クラスB |
| 機械加工面の表面粗さ | Ra 1.6~3.2 µm |
公差リファレンス
用途によって必要な公差レベルは異なります。最終的な公差基準は、お客様の図面および機器要件に従って設定してください。
表面仕上げおよび後処理オプション
適切な表面仕上げソリューションは、溶接機械ベースフレームの使用環境によって決まります。屋内の自動化ワークステーション、食品加工ライン、屋外設置では、それぞれ異なる要件があります。
適切な表面処理は、機械ベースフレームを腐食、摩耗、環境による損傷から保護するのに役立ちます。
| 表面処理 | 説明 |
|---|---|
| サンドブラスト/ショットブラスト | ミルスケール、溶接残留物、表面汚染を除去し、粉体塗装または塗装の下地処理を行います |
| 粉体塗装 | 耐久性のある保護層を形成します。RAL色オプションが利用可能で、産業環境に適しています |
| ウェット塗装 | カスタムカラー、大型フレーム、および耐薬品性が必要な一部の表面処理に適しています |
| 溶融亜鉛めっき | 屋外、湿潤、または過酷な環境において、より強力な防食保護を提供します |
| アルマイト処理 | 一部のアルミニウムフレームに適しており、耐食性を向上させ、きれいな表面仕上げを実現します |
| 接触面の精密加工 | ガイドレール、モーター、ベアリング、治具、設備の位置合わせに正確な取付面を提供します |
| 亜鉛めっきまたはその他の保護コーティング | 一部のブラケット、小型部品、またはファスナーに使用でき、追加の保護を提供します |

溶接工作機械ベースフレームの表面の処理前後の比較
業界別アプリケーション
溶接機械ベースフレームは、多くの産業分野で使用されています。機械および産業機器向けの板金ソリューションにおいて、安定した信頼性の高いベースが必要とされる場面では、溶接鋼製フレームが最適なソリューションとなることが多くあります。
| 業界 | フレームの役割と要件 |
|---|---|
| CNCおよび金属加工機器 | CNC旋盤、フライス盤、研削盤は、加工精度を維持するために高い剛性と優れた振動減衰性を備えたフレームを必要とします。溶接鋼製フレームは必要な剛性と質量を提供し、多くの場合、主軸やガイドレールを直接取り付けるための精密加工された取付面を備えています。 |
| 産業用オートメーションおよびロボティクス | ロボットワークステーション、ピックアンドプレースシステム、自動組立ラインには、非標準レイアウトに基づいて設計されたフレームが必要です。溶接構造により、ケーブルチャンネル、センサーマウント、モジュール式サブフレームをベース構造に直接統合できます。 |
| 包装およびラベル貼り機器 | 包装ラインは高速で稼働し、連続的な動的荷重下でも位置合わせを維持するフレームが必要です。この業界向けの溶接ベースフレームは、洗浄が容易な表面とアクセスしやすいメンテナンスエリアを備えた設計が一般的です。[内部リンク:包装機械部品] |
| 食品および飲料加工 | 食品生産における衛生要件により、ステンレス鋼が標準的な選択肢となることが多くあります。連続的かつ滑らかに研磨された溶接部と衛生的な表面仕上げを備えた溶接ステンレス鋼製ベースフレームは、この業界の厳格な清掃要件を満たすのに役立ちます。 |
| レーザー切断およびプラズマ切断機器 | 切断テーブルやガントリーシステムは、顕著な振動と熱負荷を発生します。これらの機械用の溶接フレームは、平坦度と熱安定性に特化して最適化されており、切断ヘッドが作業エリア全体にわたって精度を維持するのに役立ちます。 |
| 印刷・連続ウェブ(巻取材)加工設備 | 印刷の見当精度は、曲がったりずれたりしないフレームに依存します。印刷設備用の溶接鋼製フレームは、重厚なクロスブレーシングと精密加工された基準面を使用して、長時間の生産運転中に公差を維持します。 |
| 半導体・電子機器製造装置 | クリーンルーム対応フレームには、発塵しない表面と極めて厳密な平坦度管理が求められます。溶接アルミニウムまたはステンレス鋼で製造され、クリーンルーム基準に仕上げられたフレームは、ウェハハンドリングシステム、検査装置、テストプラットフォームを支えます。 |
| カスタムOEM装置 | 標準フレームが要件を満たせない場合、カスタム溶接ベースフレームが解決策となります。SR MFGはOEM装置メーカーと協力し、機械ベースのサイズ、荷重経路、統合要件に合わせてフレームをカスタマイズします。 |
