EVバッテリーボックスサイドパネル
電気自動車バッテリー筐体向けに精密製造されたサイドパネル。
- カスタム素材: アルミニウム、ステンレス鋼、亜鉛めっき鋼、冷間圧延鋼
- フレキシブルなサイズ: パネル長さは最大 2,000 mm、厚さは 0.8 から 4.0 mm まで
- 品質保証: ISO 9001 認証取得の製造システムで、IATF 16949 自動車品質要求事項に準拠した工程
- 無料DFMレビュー: 生産前に図面を提出して、製造可能性の評価を受けてください
- ワンストップ製造: レーザーカットから最終組立まで、全工程のトレーサビリティ
今すぐ無料見積もりを依頼 — 図面をアップロードすると、24 時間以内に詳細な提案をお送りします。
製品詳細
| 仕様 | 詳細 |
|---|---|
| パネル長さ範囲 | カスタム、通常800~2,000 mm;プロジェクト要件に応じてより大きなサイズも検討可能 |
| 板厚 | 0.8~4.0 mm、材料および用途による |
| 寸法公差 | 重要寸法で±0.1 mm;必要に応じてより厳しい公差も対応可能 |
| 材質オプション | アルミニウム合金(5xxx/6xxx系)、ステンレス鋼(304/316)、亜鉛メッキ鋼、冷延鋼 |
| 溶接工程 | レーザー溶接、TIG溶接、MIG溶接、摩擦攪拌接合(FSW)— ルート選定時には、アルミニウム筐体のTIG溶接とレーザー溶接の比較 もご覧ください。 |

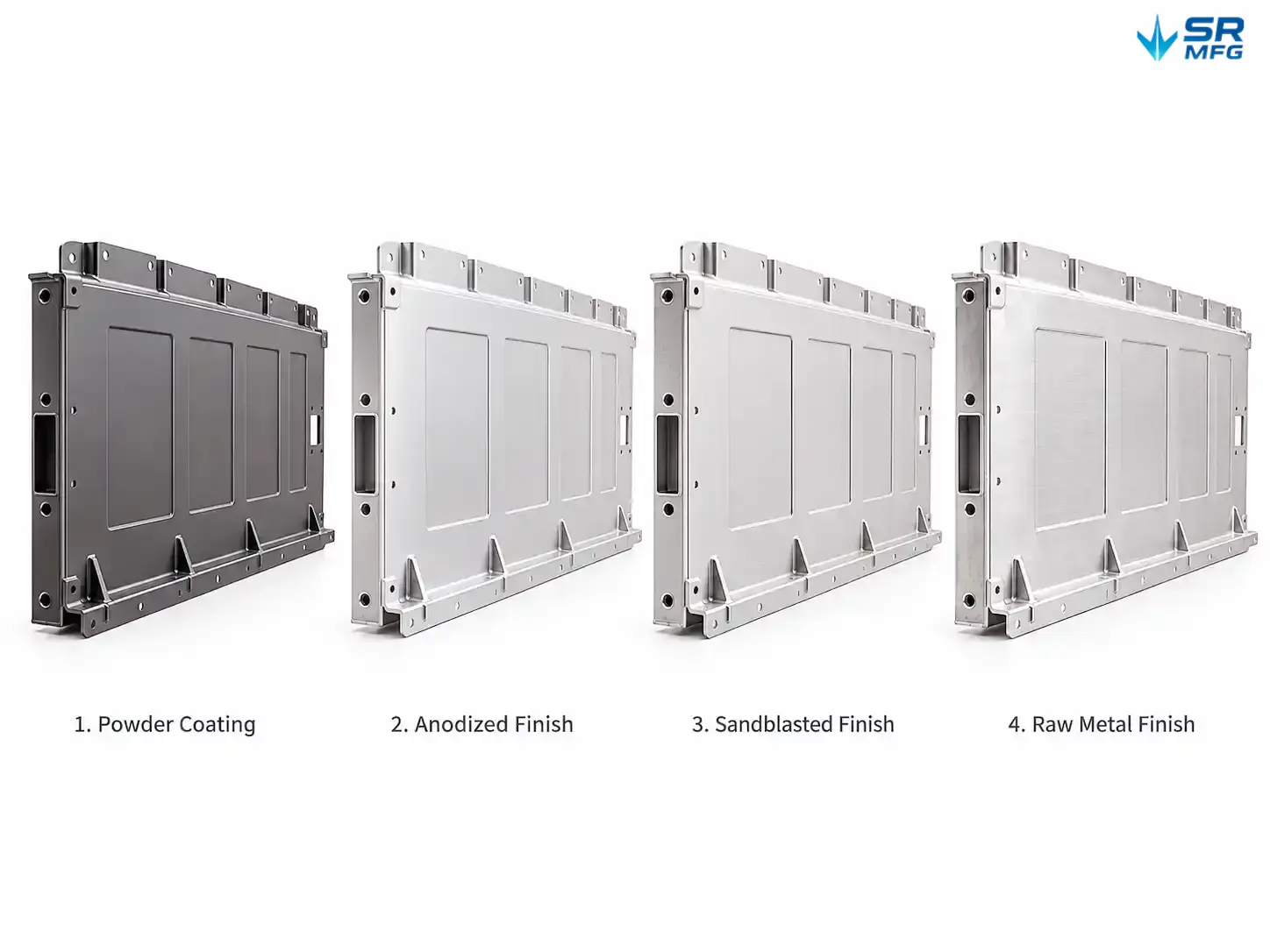

| 表面処理 | 粉体塗装、アルマイト処理、サンドブラスト、PVDFコーティング、ミルフィニッシュ |
| 侵入保護 | IP65、IP66、IP67、IP68、IP69K、シール設計および製造プロセスによる |
| 品質認証 | ISO 9001、IATF 16949自動車品質マネジメント要件 |
| 試作リードタイム | 7~10営業日、製品の複雑さによる |
| 量産リードタイム | 15~25営業日、数量および製品の複雑さによる |
| 最小発注数量 | 試作品は1個から;生産注文は通常100個から |
| 対応ファイル形式 | STEP、IGES、DXF、DWG、PDF図面 |

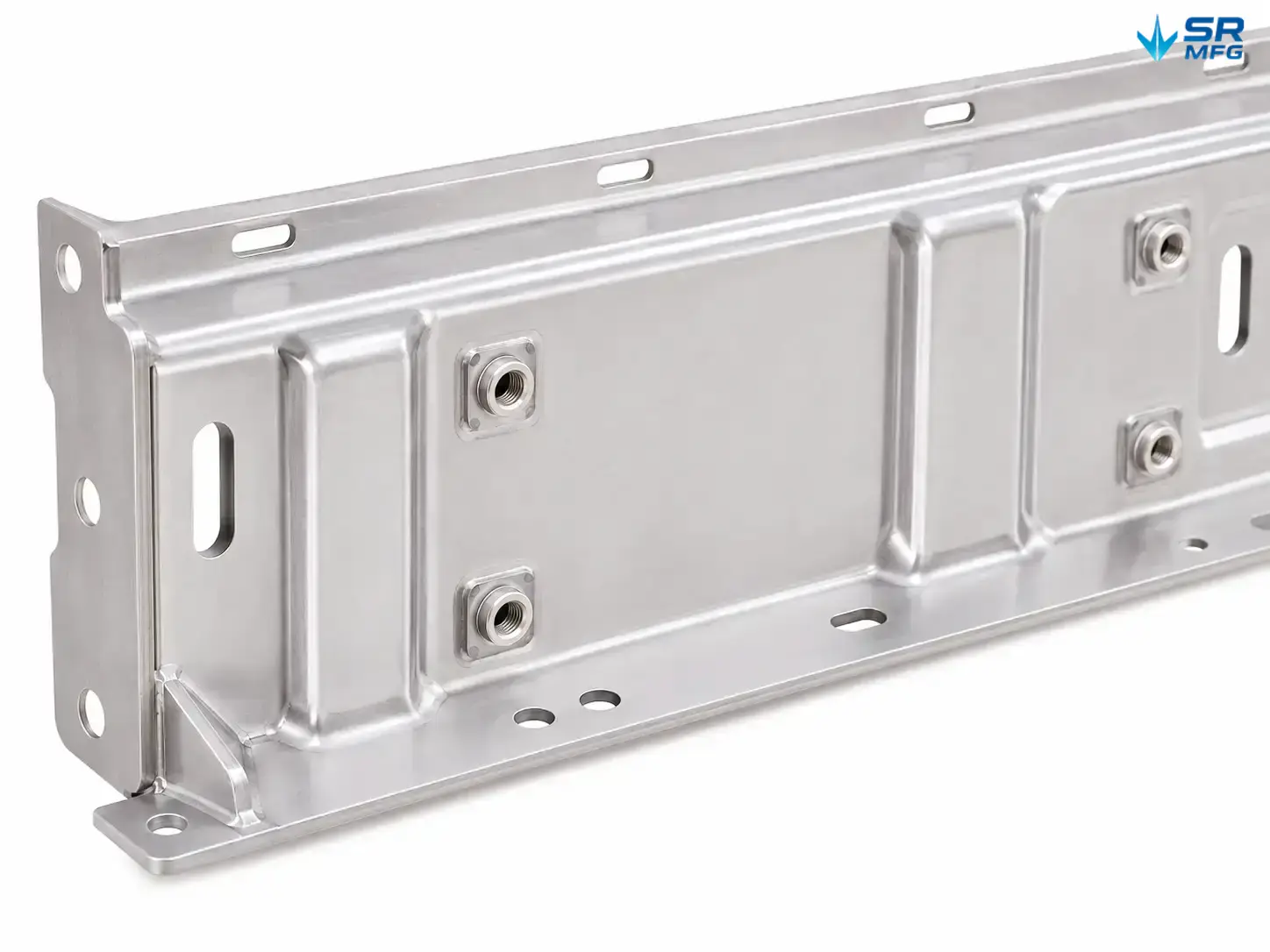

精密設計されたEVバッテリーボックスサイドパネル
EVバッテリーボックスのサイドパネルは、バッテリーパック筐体の構造用側壁を形成します。ベースプレート—多くの場合は EVバッテリーパック下部トレイ —やトップカバー、エンドパネルとともに、バッテリーモジュールとバッテリー管理システムを保護する密閉筐体を構成します。

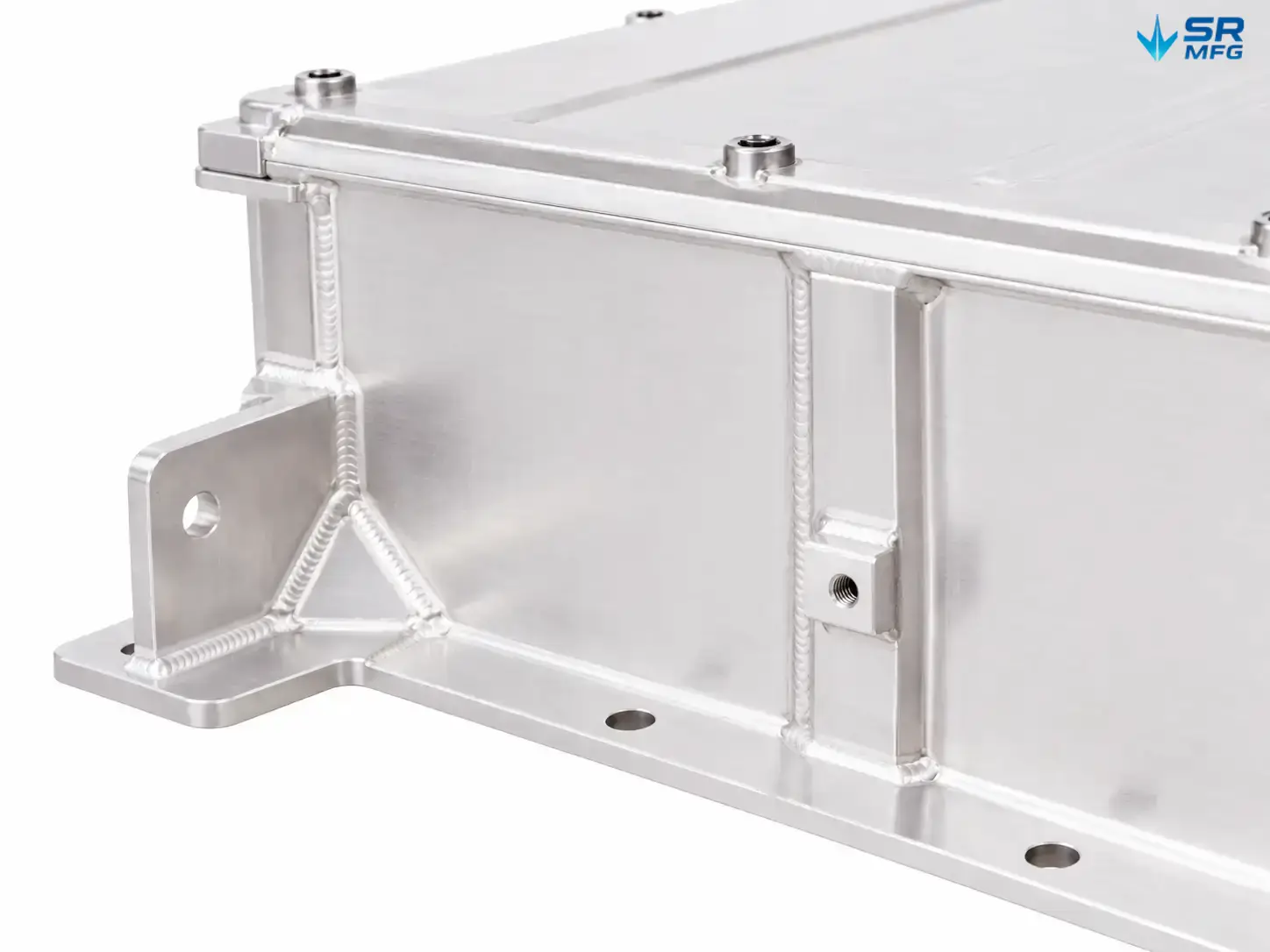

この画像は、完全なEVバッテリー筐体内におけるサイドパネルの位置を示しています。
これらのパネルは厳しい要件を満たす必要があります。モジュール荷重を支える十分な構造的完全性、信頼性の高いシーリングを確保するための厳密に管理された寸法、汚染を防止するための一貫した表面品質が求められます。
電気自動車用途では、サイドパネルはしばしば複数の機能を同時に果たします。衝突荷重経路内の構造部材として機能したり、路上の水しぶきや浸水に対するIP等級保護を提供したり、電磁干渉(EMI)シールドに寄与したりすることもあります—これらは、試作から量産までの 自動車板金加工ソリューション に典型的な要求事項です。

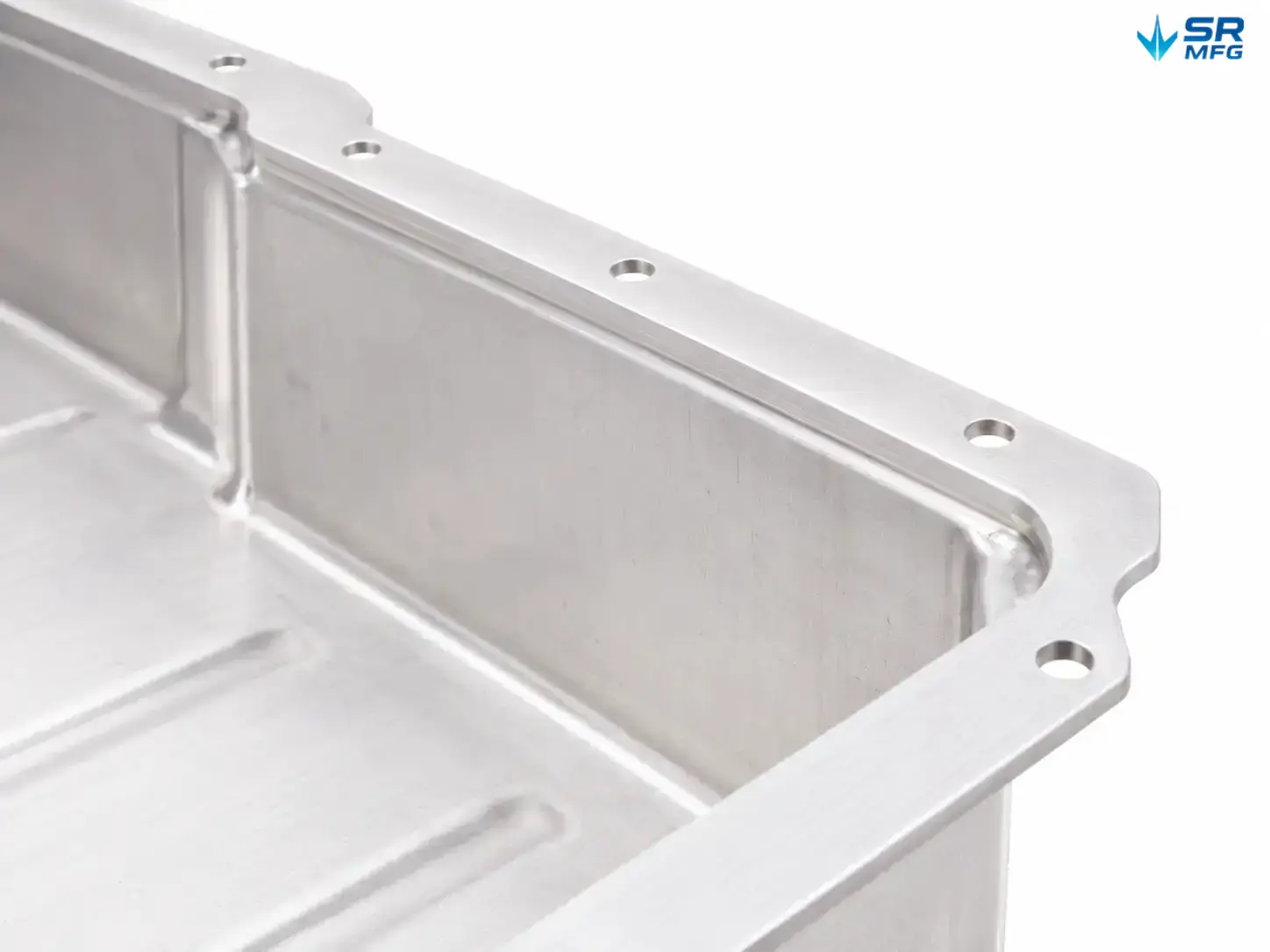

この画像は、サイドパネル設計のシーリング機能と一般的なIP保護レベルを説明しています。
当社はすべてのサイドパネルを精密部品として製造しています。
最初の部品を切断する前に、寸法公差分析を実施して重要形状、シーリング面、構造的取付点を特定します。その後、これらの要件に基づいて製造プロセス、検査頻度、作業基準が定義されます。
バッテリーボックスサイドパネルに適した材料の選び方
EVバッテリーボックスサイドパネルに選択される材料は、重量、耐食性、構造強度、コストに直接影響します。各選択肢にはそれぞれの利点とトレードオフがあります。

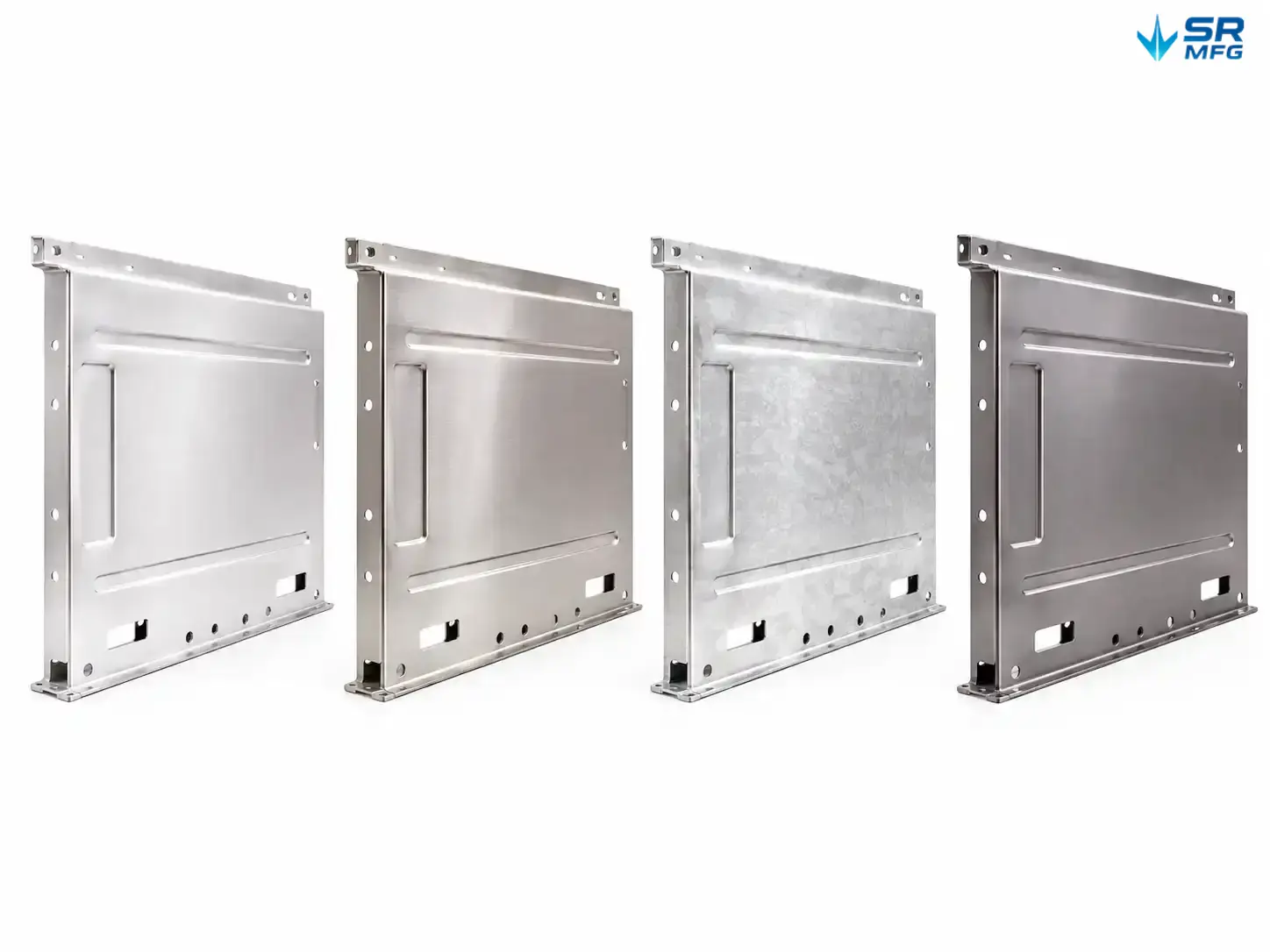

この画像は、EVバッテリーボックスサイドパネルに利用可能な主要な素材オプションを比較したものです。
| 材料 | 利点 | 最適な用途 | 考慮事項 |
|---|---|---|---|
| アルミニウム合金 —一般的な 5052 および 6061 アルミニウム合金(5xxx/6xxx 系) | 40–50%鋼より軽く、優れた耐食性を有します | 乗用EV、商用EV、軽量化が航続距離の改善に貢献する用途 | 材料コストが高く、FSWやレーザー溶接などの特殊な溶接プロセスが必要 |
| ステンレス鋼(304/316) | 優れた耐食性、高強度、良好な耐久性 | 海洋用途、オフショアシステム、化学環境 | アルミニウムより重く、材料コストが高く、特殊な溶接プロセスが必要 |
| 亜鉛メッキ鋼 | 比較的低コストで優れた腐食保護性能を持ち、構造性能にも優れる | 屋外エネルギー貯蔵、産業用途、コスト重視のプロジェクト | アルミニウムより重く、溶接時に亜鉛コーティングが影響を受ける可能性がある |
| 冷間圧延鋼 | 最も低い材料コスト、優れた成形性、良好な表面品質 | 屋内用途、通信機器、管理された環境 | 耐食性向上のための表面処理が必要で、他の材料選択肢よりも重い |
素材選定の推奨事項:
ほとんどのEV用途では、アルミニウム合金が軽量化と総合性能のバランスに優れています。
コストが最優先事項であるエネルギー貯蔵システムには、亜鉛めっき鋼板が低い材料コストで良好な保護を提供します。
海洋用途では、長期的な耐食性のために通常ステンレス鋼が必要です。
用途
多業界向けバッテリー筐体ソリューション
当社のサイドパネルは、それぞれ独自の技術要件を持つ幅広い用途向けに製造可能です。

電気自動車、エネルギー貯蔵、船舶、ポータブル電源システム向けEVバッテリーボックスサイドパネルの用途
乗用電気自動車
- 一般的な要求事項: 軽量構造、IP67 シーリング、衝突保護、EMIシールド
- 当社のソリューション: アルミニウム合金パネル、精密溶接、統合マウンティング機能
- 重要な考慮事項: 軽量化は航続距離に直接影響します — 重量を 10% 削減すると、航続距離が約 5–8% 改善されます
商用電気自動車
- 一般的な要件: 高い構造強度、耐久性、および保守性
- 当社のソリューション: 厚肉材料、補強された取付部、および保守しやすいアクセス機構
- 重要な考慮事項: 商用車では通常、バッテリーのメンテナンスや整備のために、より容易なアクセスが求められます
エネルギー貯蔵システム
- 一般的な要件: 大型パネル、屋外での耐食性、モジュール式の設置
- 当社のソリューション: 亜鉛めっき鋼板または粉体塗装鋼板のパネルと、耐候性シーリング設計の組み合わせ
- 重要な考慮事項: ESSパネルは長さが1,000 mmを超えることが多く、長期的な屋外曝露に耐える必要があります
海洋用途
- 一般的な要件: 耐塩水噴霧性、耐振動性、および長期的なシール性能
- 当社のソリューション: ステンレス鋼またはマリングレードのアルミ合金と、強化された表面保護の組み合わせ
- 重要な考慮事項: 海洋環境では通常、500時間を超える耐塩水噴霧腐食性が求められます
ポータブル電源システム
- 一般的な要件: 軽量構造、耐衝撃性、およびコンパクトな統合
- 当社のソリューション: ハンドル、ラッチ、ケーブルインターフェースを統合した薄肉アルミパネル
- 重要な考慮事項: 重量と設置可能なスペースが主な設計上の制約となります
当社のバッテリー筐体ソリューションを選ぶ理由
バッテリー筐体製造の専門知識 — 当社は、汎用的な板金加工だけでなく、バッテリー筐体向けの金属構造部品に注力しています。当社のエンジニアは、シールインターフェース、クラッシュ時の荷重経路、熱管理の統合、バッテリーモジュールの取付要件を理解しているため、バッテリーパック設計エンジニアの技術的ニーズをより深く把握できます。
一貫生産体制 — 切断から梱包までのすべての工程を、1つの製造拠点内で完結させています。これにより、複数のサプライヤー間での不要な受け渡しを排除し、複数ベンダーによる生産で生じる公差の累積を低減するのに役立ちます。
見積もり前の無料DFMレビュー — すべての図面に対して、無償で製造容易性設計(DFM)のレビューを実施します。潜在的な生産リスクを事前に特定し、コストと重量を削減する機会を提案し、プロジェクト予算を確定する前に材料選定のガイダンスを提供します。
製造プロセスに組み込まれた品質管理 — 当社の4段階の品質管理プロセスは、生産サイクル全体をカバーしています。重要寸法はCMM検査で検証し、シール面は表面粗さを確認し、溶接部はリーク試験を行い、受入原材料から完成したサイドパネルに至るまで、完全な材料トレーサビリティを維持しています。
試作から量産まで一貫した品質 — 私たちは、将来の量産を想定した工程で試作品を製造します。製品開発時に検証された品質は、量産製造においても同じ基準が維持されます。

EV電池ボックス側板の製造および品質管理の概要
カスタム製造プロセス
- 要件を送信 — 材料要件、公差、注文数量を指定した3D CADファイル(STEPまたはIGES形式)と2D図面をお送りください。
- 無料DFM分析 — 当社のエンジニアリングチームが設計の製造可能性をレビューし、潜在的な生産上の問題を特定した上で、24時間以内に最適化の提案をご提供します。
- 見積もりと確認 — 材料費、加工時間、物流費を含む詳細な見積もりをご提供します。価格はお客様の具体的なプロジェクト要件に基づいて算出されます。
- 試作品の製造 — 試作品は検証のために量産を想定した工程で製造され、承認されたサンプルが将来の量産部品と同一であることを確認するのに役立ちます。
- 量産と納品 — サンプルが承認されると、厳格な品質管理手順のもとで量産が開始されます。製品は輸出用に梱包され、お客様の要求納期に従って出荷されます。

この画像は、EV電池ボックス側板のカスタム製造工程を段階的に示しています。
