EVバッテリーパック下部トレイ
電気自動車プロジェクトにおいて、バッテリーエンクロージャーはシステムの重要な部分です。ロワトレイはバッテリーパックの中核に位置し、バッテリーモジュールを支持すると同時に、路面状況からの予期しない荷重や衝撃にも耐える必要があります。SR MFGは製造可能です カスタムEVバッテリーパックロワトレイ お客様のプロジェクト向けに。軽量ソリューション、押出プロファイル組立コンセプト、またはハイブリッド構造を開発されている場合でも、当社は開発プロセスを支援できます。.
- 車両航続距離とエネルギー効率目標の達成に貢献する軽量設計の可能性
- バッテリーモジュールおよびバッテリーパック全体に対する信頼性の高い構造支持
- 信頼性の高いエンクロージャー性能に向けて準備されたシーリングインターフェース面
- プロジェクト固有のカスタマイズ お客様のバッテリーパックアーキテクチャと車両統合要件に適合
| 材料 | アルミニウム、炭素鋼、ステンレス鋼 |
|---|---|
| 表面仕上げ | 陽極酸化処理、電着塗装、粉体塗装 |
| 加工 | 曲げ加工、レーザー切断、プレス加工、溶接 |
製品 詳細
EVバッテリーパックロワトレイとは？
EVバッテリーパックロワトレイは、バッテリーエンクロージャーの底部における荷重支持および保護構造です。モジュールまたはセルシステムの下方に位置し、主に搭載支持と底部保護を提供します。上部カバー、側面構造、シーリングシステムとともに、パック全体の耐衝撃性、侵入保護、防塵・防水性能の実現に寄与します。.
完成したEVバッテリーパックにおいて、ロワトレイは通常、シーリングフランジ、冷却関連インターフェース、内部支持構造、車両搭載ポイントと一体化されています。.
ロワトレイはバッテリーシステム全体の主要な荷重支持構造です。その設計はバッテリーパックの使用寿命に直接影響します。.
電気自動車バッテリーパックロワトレイの組立構造図
EVバッテリーパックロワトレイ仕様
標準的なEVバッテリーパックロワトレイプロジェクトで達成可能な一般的な仕様範囲を提供できます。ただし、最終的な生産仕様は、お客様の具体的なバッテリー設計に基づいて定義する必要があります。.
| であり、その特性は冷間加工とその後の安定化処理によって発現します。その結果、調質の指定は強度、伸び、および加工挙動に直接影響を与えます。 | 一般的な範囲または利用可能なオプション |
|---|---|
| 材料オプション | アルミニウム合金、6061、6063、6082、5083；炭素鋼；ステンレス鋼、304、316 |
| 板厚範囲 | 0 mm～6.0 mm、材料および構造要件による |
| トレイサイズ | プロジェクト固有、小型バッテリーパックから商用車向け大型トレイまで |
| 構造的特徴 | リブ、プレスエンボス、仕切り、取付ボス、シーリングフランジ、冷却チャネル |
| 製造プロセス | レーザー切断、プレス加工、成形、曲げ加工、押出加工、CNC machining、溶接、MIG、TIG、FSW、リベット締結、組立 |
| 表面仕上げオプション | ミル仕上げ、化成処理皮膜、粉体塗装、電着塗装、アルミニウム合金向け陽極酸化処理 |
| 公差参考 | プロジェクト図面に基づく、DIN ISO 2768-1に準拠した標準公差、またはプロジェクト固有の要件 |
| 接合方法 | MIGまたはTIG溶接、摩擦攪拌接合、抵抗スポット溶接、リベット（ブラインドリベット、ソリッドリベット、フロードリルリベットを含む）、接着接合 |
| 試作支援 | 対応可能、単一試作から小規模パイロット生産バッチまで |
| 生産能力 | 少量から大量生産まで、スケーラブルな製造能力 |
| カスタマイズ | プロジェクトごとに完全カスタマイズ、図面または3Dファイルに基づいて製造 |
EVバッテリーパックロワトレイの材料オプションと構造アプローチ
EVバッテリートレイ板金構造の材料選定 は主にお客様のプロジェクトの優先事項によって決まります。軽量化、高強度、コスト最適化のいずれに重点を置かれている場合でも、SR MFGは評価および選定プロセスを支援できます。.
| 材料または構造アプローチ | 一般的な利点 | 一般的な考慮事項 | プロジェクトの優先事項に最適 |
|---|---|---|---|
| アルミニウム合金バッテリートレイ | 軽量、同等の鋼材より約50%軽量、優れた強度対重量比、優れた耐食性、中～大量生産に適しています | 接合部の位置は構造の連続性を維持するために慎重な設計が必要であり、溶接要件もより厳しくなります | 軽量化、航続距離の向上、およびコスト効率の良い中量生産 |
| アルミニウム押出成形と組立 | 複雑な断面形状が可能で、特定方向への優れた剛性、統合しやすい柔軟な形状 | 押出金型費用が高く、組立工程が必要であり、完全な筐体を完成させるために接合が必要になる場合があります | 複雑なトレイ形状、少量から中量のプロジェクト、柔軟性を優先する設計 |
| スチールトレイソリューション | コスト重視のトレイ構造向け炭素鋼板金加工 材料コストが低く、良好な剛性、成熟した製造プロセス | アルミニウムより大幅に重く、腐食防止のための保護コーティングが必要 | コスト重視のプロジェクト、高負荷用途、大量生産の経済的EVプログラム |
| ステンレス鋼オプション | 優れた耐食性、高い耐久性、薄肉ゲージの可能性 | 材料コストが高く、アルミニウムより重く、機械加工と溶接に特別な配慮が必要 | 過酷な環境、高耐久性要件、化学物質に曝される用途 |
EVバッテリーパック下部トレイの製造プロセス
これらの部品には固定された製造テンプレートはありません。. 生産部品前の少量試作ビルド はまったく異なるプロセスに従う場合があります。SR MFGは成形、接合、 構造用バッテリートレイ向けの板金溶接および加工方法を含む各種製造方法を採用しており, 、お客様のカスタムプロジェクト要件に合わせて柔軟に組み合わせ、最良の結果を実現できます。.
当社の中核的な製造能力は以下の通りです：

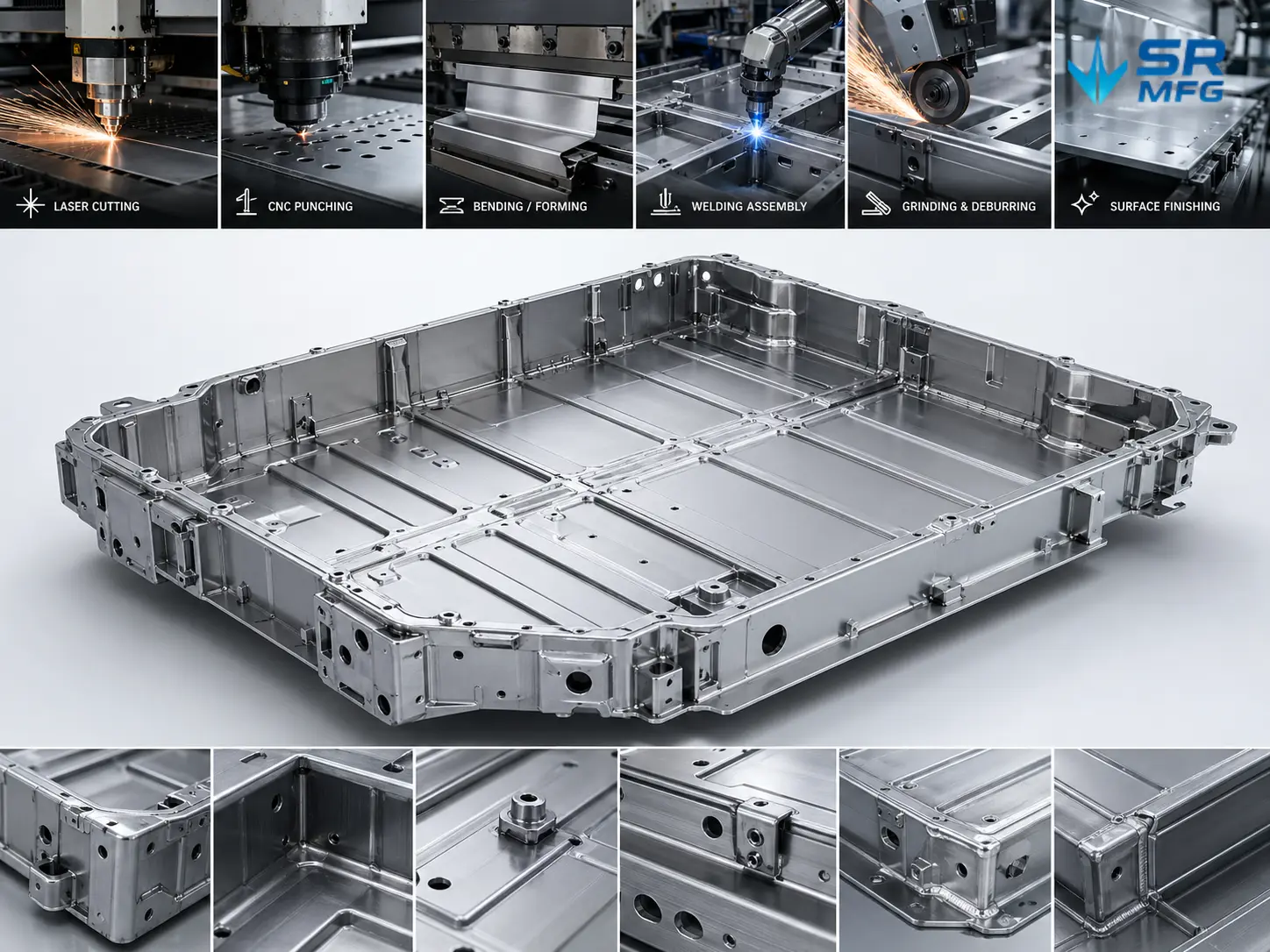

レーザー切断 → プレス加工 → 曲げ加工 → 押出加工 → 溶接 → 組立準備 → 表面処理
EVバッテリーパック下部トレイの用途
当社のEVバッテリーパック下部トレイは、幅広い用途にカスタマイズ可能です エネルギーおよび電力機器向け板金ソリューション, 、電気自動車およびハイブリッド車プログラムを含む.
一般的な用途は以下の通りです：
- 乗用EVバッテリーパック
セダン、SUV、クロスオーバー用バッテリープラットフォーム向け軽量アルミニウムトレイ - 商用EVバッテリーパック
より高い耐荷重と耐久性を必要とするバン、トラック、バス向けスチールまたは強化トレイ - ハイブリッド車バッテリー筐体
ハイブリッドおよびプラグインハイブリッドシステムに使用される小型バッテリーパック向けコンパクトトレイ設計 - 特殊車両の電動化
オフロード、建設、農業、防衛電動化プロジェクト向けカスタムトレイ - 試作開発プログラム
新規バッテリープラットフォーム開発向けの初回ビルドトレイ、テストユニット、検証段階部品 - パイロット生産および少量ビルド
本格生産前の移行生産 - 大量生産プログラム
組立ライン用に納期内に納入される、再現性があり検査済みで梱包されたトレイ
よくある質問
SR MFGはお客様の図面または3DファイルからEVバッテリーパック下部トレイを製造できますか？
はい。通常は以下から作業します 板金技術図面および3Dファイル, 、STEP、IGES、Parasolid、その他の一般的なフォーマットと技術仕様書。既に設計または初期コンセプトファイルをお持ちの場合は、お送りいただければ製造可能性を検討いたします。.
見積もりを依頼するにはどのような情報を提供すればよいですか？
正確な見積もりを作成するには、図面または3Dファイル、目標材料、推定年間数量、必要な表面仕上げ、組立要件、プロジェクトタイムラインを共有いただくのが最適です。まだ初期段階で完全なドキュメントがない場合でも、お気軽にお問い合わせください。必要な主要情報の特定をお手伝いいたします。.
大量生産前に試作品を製造できますか？
はい。試作ビルドおよび少量パイロット生産をサポートしており、初期検証用のワンオフ部品も含まれます。これにより、本格生産用の金型やプロセス設定にコミットする前に、適合性、機能、組立を検証できます。.
SR MFGはバッテリートレイプロジェクトにどのような材料を使用できますか？
当社はEVバッテリーパックロワートレイに適した各種材料を取り扱っており、6061、6063、6082、5083などのアルミニウム合金のほか、炭素鋼や304、316を含むステンレス鋼にも対応しています。お客様の構造、重量、耐食性の要件に基づいて材料の選択肢をご提案することも可能です。.
表面処理や組立サポートも含めることはできますか？
はい。化学化成処理、粉体塗装、電着塗装、アルミニウムトレイ用の陽極酸化処理など、各種表面処理オプションをご用意しています。また、インサートの取り付け、ファスナー組立、プロジェクトで必要な場合はバッテリーパックレベルの統合など、組立作業もサポートいたします。.
輸出用梱包はカスタマイズできますか？
はい。お客様の特定の要件に基づいて梱包を準備いたします。輸出グレードの木製クレート、パレット輸送、バッテリー筐体部品に必要な特別な取り扱い指示などに対応可能です。.
SR MFGは小ロットと量産の両方のプロジェクトに対応していますか？
はい。小ロットの試作品やパイロット生産から大量生産まで、全生産範囲をサポートしています。当社の製造能力は、需要の増加に合わせてお客様のプログラムに応じて拡張できます。.
